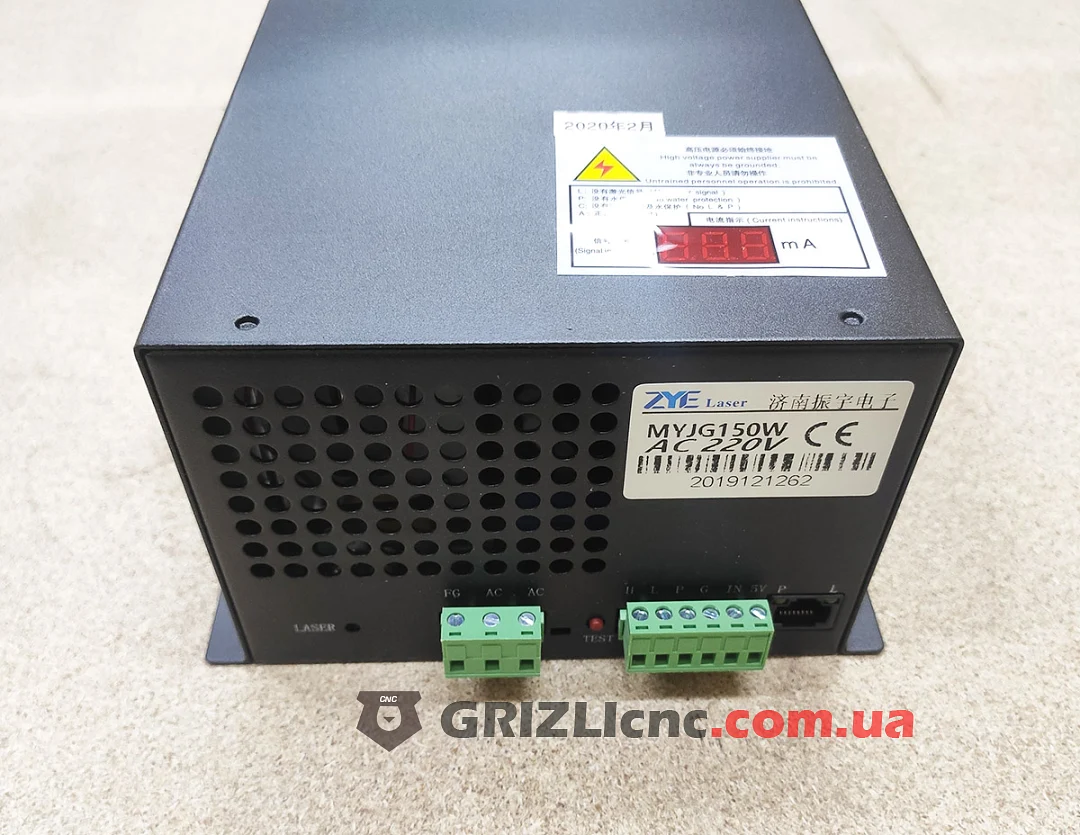

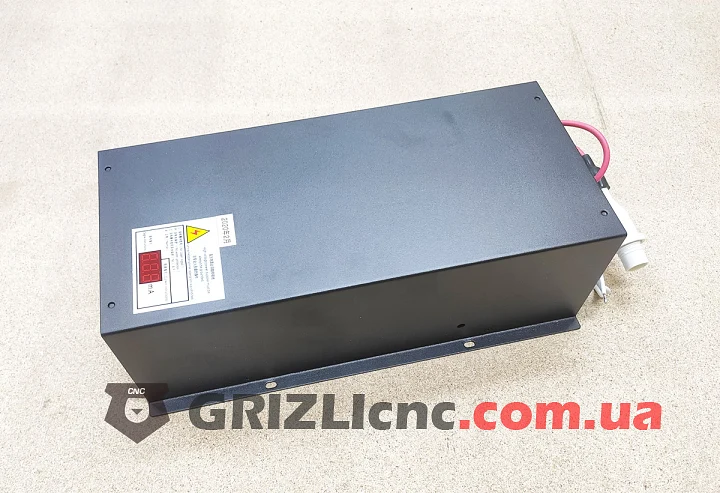

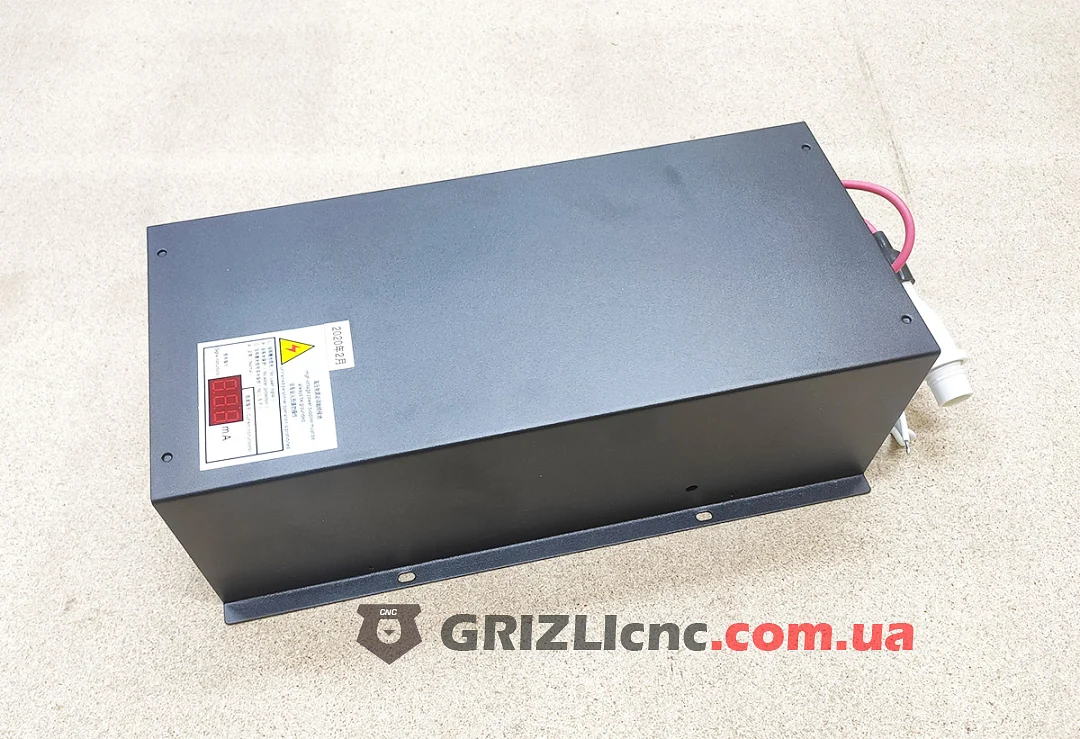

Высоковольтный блок питания MYJG150W выпускает ZYE Laser. Производитель указывает назначение блока: стеклянная лазерная трубка CO2 мощностью 150 Вт. На шильдике указаны модель MYJG150W, питание AC 220V и маркировка CE. Сверху у блока дисплей выходного тока в мА и предупреждение о высоком напряжении, на задней панели клеммы подключения, кнопка TEST, индикатор LASER и разъём RJ45.
Данные производителя
- Назначение: стеклянная лазерная трубка CO2 мощностью 150 Вт.
- Максимальный выходной ток: 38 мА.
- Включение лазера сигналом высокого или низкого уровня (TTL).
- Регулировка мощности аналоговым сигналом 0-5 В или ШИМ-сигналом.
- Вход защиты для датчика протока воды.
- Функция TEST и порт для подключения внешнего цифрового контроллера.
- Охлаждение вентилятором.
Клеммы и разъёмы
- FG, AC, AC: защитное заземление и сеть AC 220 В.
- H, L: входы включения лазера сигналом высокого (H) и низкого (L) уровня.
- P: вход защиты по протоку воды.
- G: общий провод сигналов управления.
- IN: вход регулировки мощности, 0-5 В или ШИМ.
- 5V: выход 5 В.
- RJ45: порт для подключения внешнего цифрового контроллера.
- TEST: кнопка ручного тестового включения лазера.
- LASER: индикатор на задней панели.
Подключение
- Все подключения выполняйте при отключённом питании.
- Клемму FG соедините с защитным заземлением.

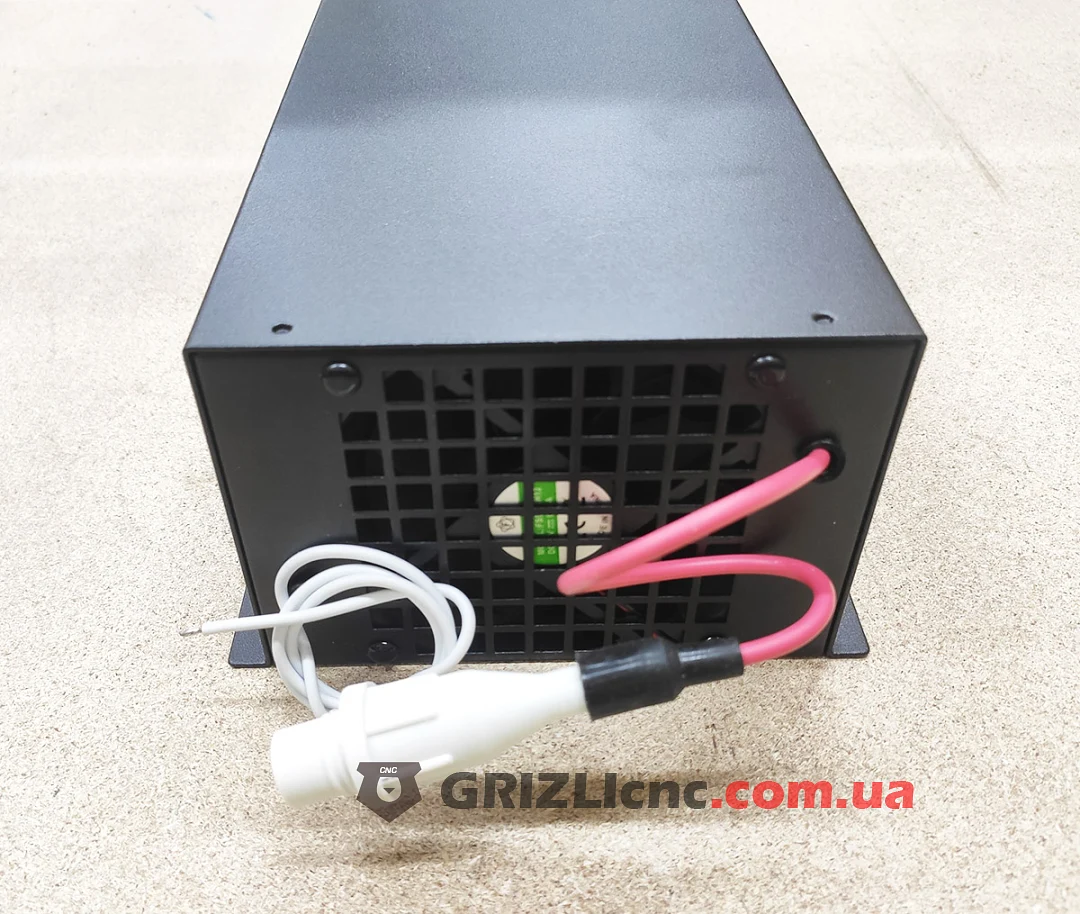

- Высоковольтный выход блока подключается к аноду (+) трубки, обратный провод к катоду (-).
- При настройке не превышайте максимальный ток, указанный в паспорте трубки.
