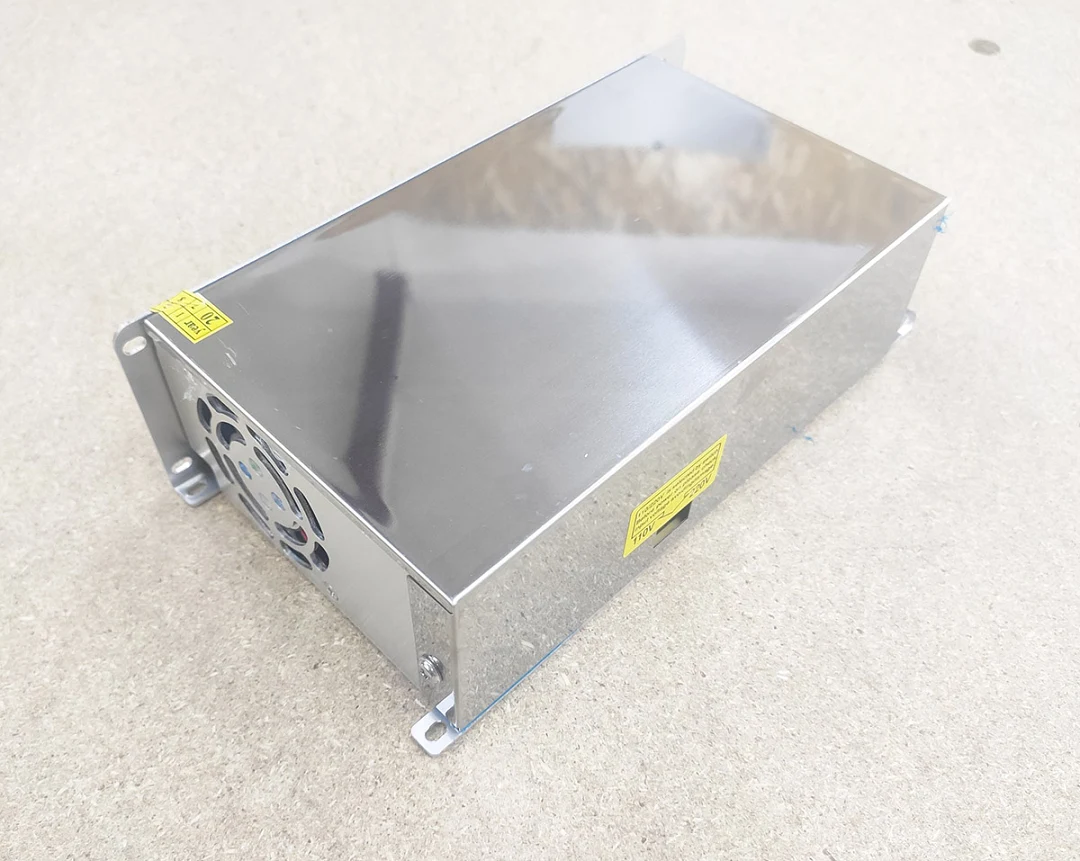

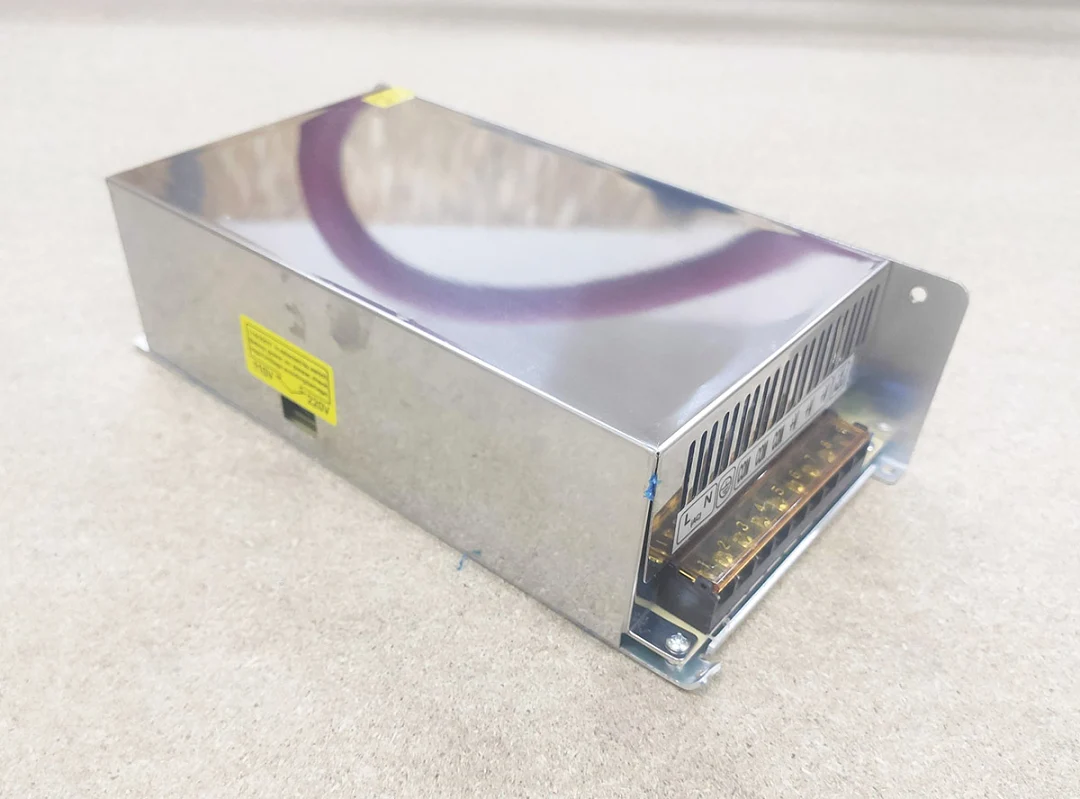

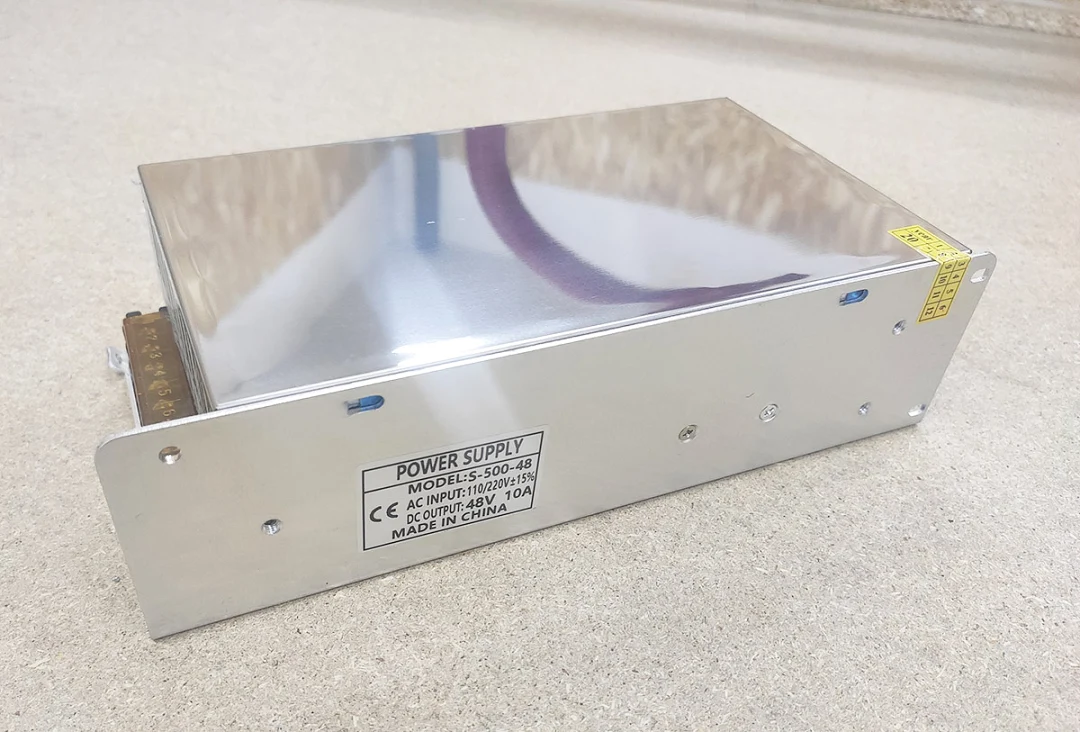

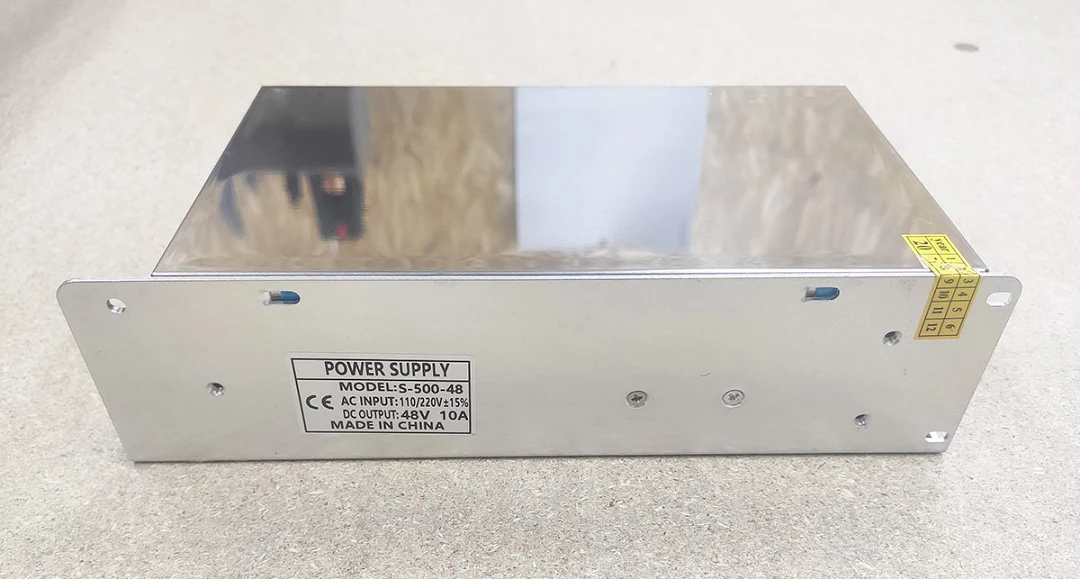

Імпульсний блок живлення S-500-48 на 48 В постійного струму з вихідним струмом до 10 А і потужністю 500 Вт (номінал серії S-500, при 48 В і 10 А на виході це 480 Вт). Корпус металевий з перфорацією, вентилятор стоїть на торці, клемна колодка закрита прозорою захисною кришкою. Вхід за маркуванням 110/220 В ±15 %, в Україні блок працює від мережі 220 В. На бічних гранях корпусу є кріпильні отвори: блок можна закріпити боком до стінки шафи або до бічної сторони панелі, так він займає менше місця на монтажній панелі.
Для чого підходить
Напругу 48 В застосовують для живлення драйверів крокових двигунів і сервоприводів, розрахованих на цю напругу. Чим вища напруга живлення драйвера, тим швидше наростає струм в обмотках, і тим краще двигун тримає момент на високих обертах. Драйвер обирають із запасом за максимальною вхідною напругою: під час гальмування двигун повертає енергію в коло живлення, і напруга на ньому піднімається вище 48 В. Контролер, датчики і реле на 12 В або 24 В від цього блока напряму не живлять: для них ставлять окремий блок живлення або знижувальний перетворювач. При підборі складають потужність усіх драйверів і залишають запас 20-30 %.
Охолодження
Вентилятор продуває корпус і відводить тепло від силових елементів. Отвори вентилятора і перфорацію корпусу не можна закривати: залиште вільне місце навколо блока і не ставте його впритул до інших пристроїв, що нагріваються. Пил від фрезерування забиває вентилятор, тому блок краще ставити в закриту шафу керування і періодично продувати.
Підключення

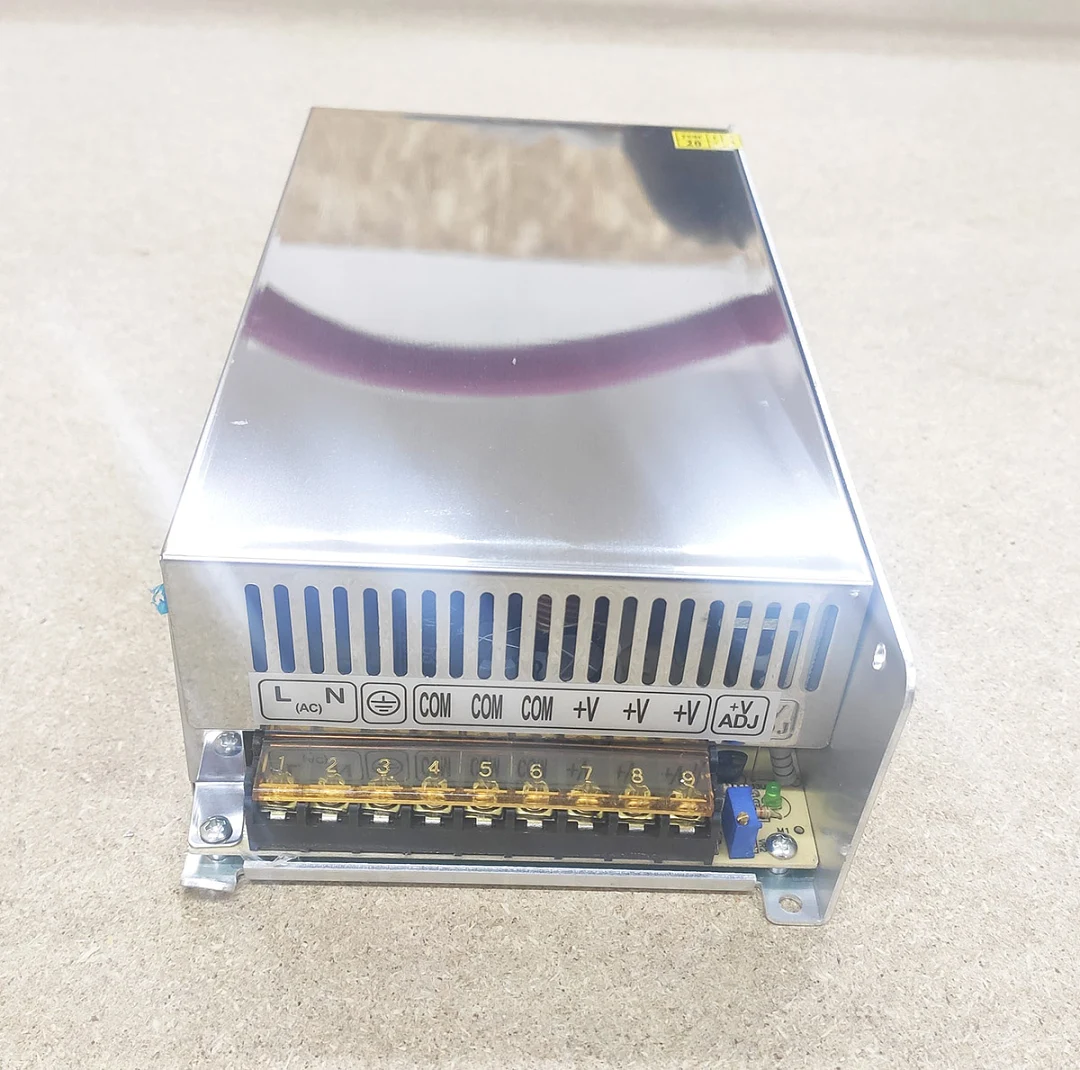

Перед першим увімкненням перевірте перемикач вхідної напруги 110/220 В на бічній стінці: він має стояти в положенні 220 В, у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Маркування колодки: L і N - мережа, клема заземлення, по три клеми COM (мінус) і +V (плюс), поруч підстроювальний резистор +V ADJ і світлодіод індикації роботи. Мережу підключають до клем L і N, а напругу 48 В знімають з вихідних клем. Підстроювальним резистором +V ADJ вихідну напругу можна трохи підняти або опустити, наприклад щоб компенсувати падіння на довгих дротах. Корпус обов’язково з’єднують із заземленням. Дроти підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
