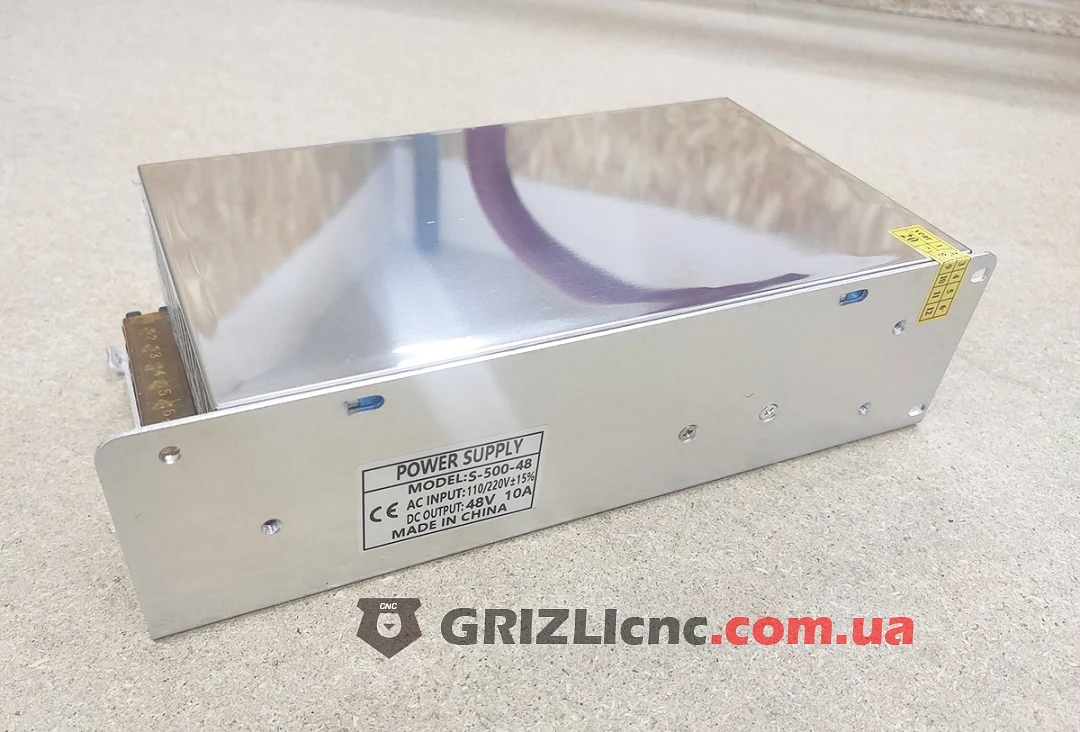

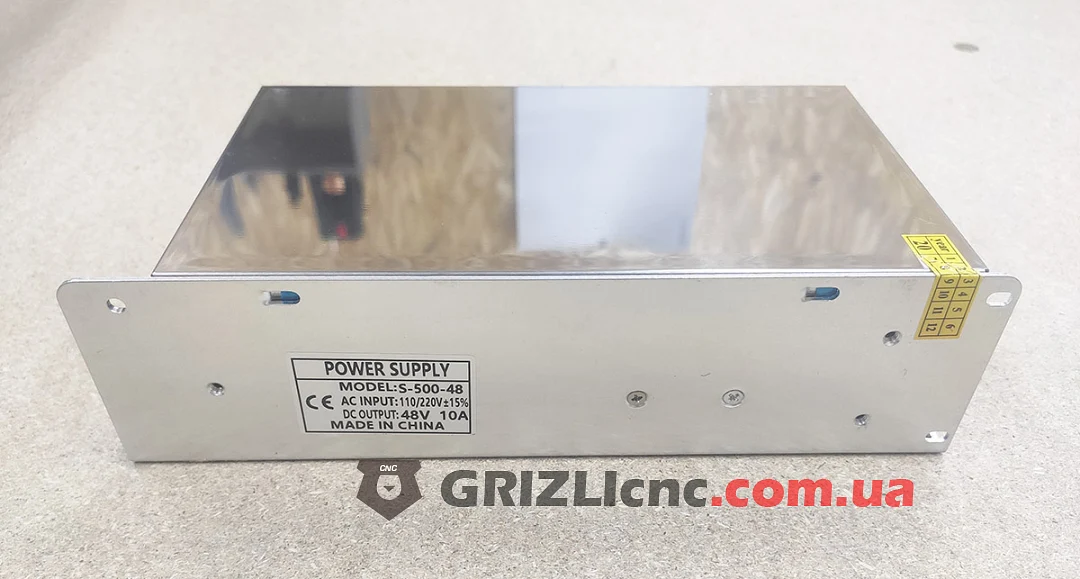

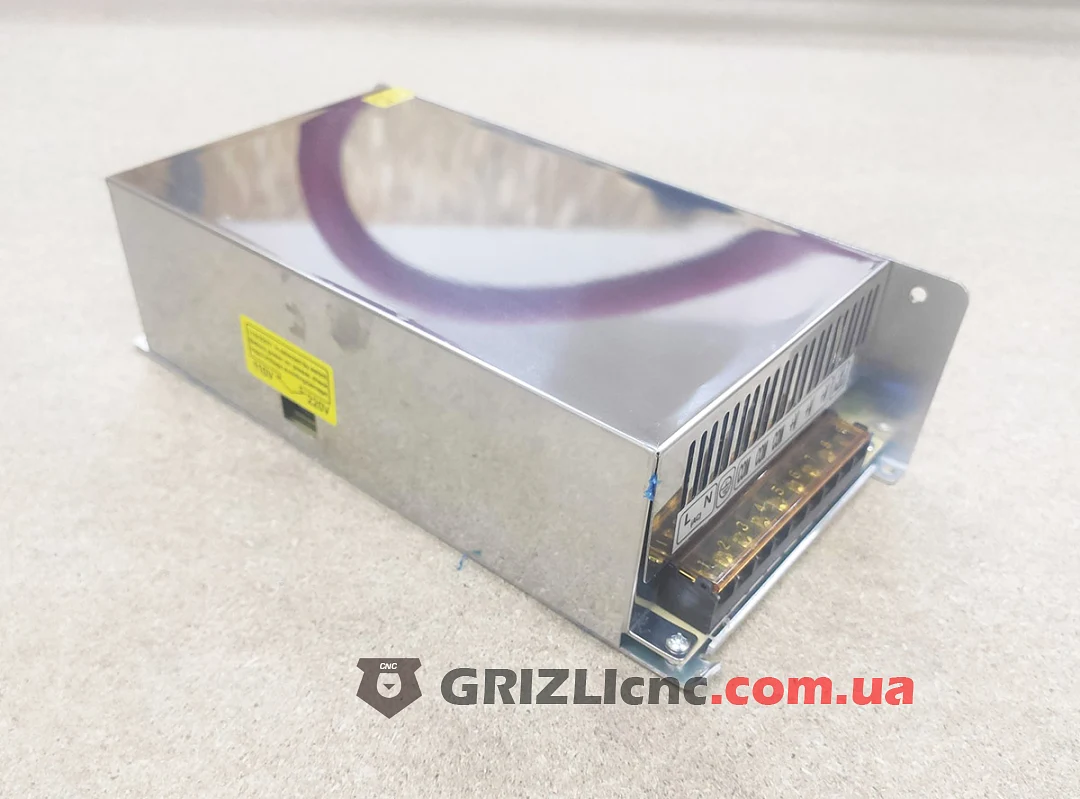

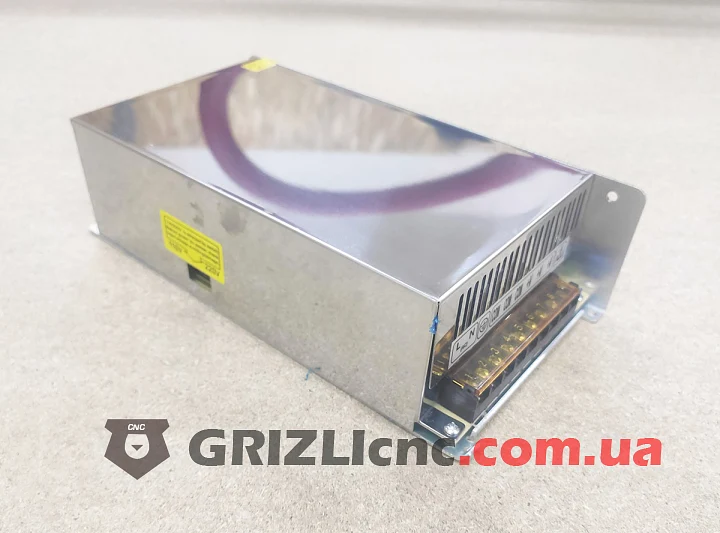

Импульсный блок питания S-500-48 на 48 В постоянного тока с выходным током до 10 А и мощностью 500 Вт (номинал серии S-500, при 48 В и 10 А на выходе это 480 Вт). Корпус металлический с перфорацией, вентилятор стоит на торце, клеммная колодка закрыта прозрачной защитной крышкой. Вход по маркировке 110/220 В ±15 %, в Украине блок работает от сети 220 В. На боковых гранях корпуса есть крепёжные отверстия: блок можно закрепить боком к стенке шкафа или к боковой стороне панели, так он занимает меньше места на монтажной панели.
Для чего подходит
Напряжение 48 В применяют для питания драйверов шаговых двигателей и сервоприводов, рассчитанных на это напряжение. Чем выше напряжение питания драйвера, тем быстрее нарастает ток в обмотках, и тем лучше двигатель держит момент на высоких оборотах. Драйвер выбирают с запасом по максимальному входному напряжению: при торможении двигатель возвращает энергию в цепь питания, и напряжение на ней поднимается выше 48 В. Контроллер, датчики и реле на 12 В или 24 В от этого блока напрямую не питают: для них ставят отдельный блок питания или понижающий преобразователь. При подборе складывают мощность всех драйверов и оставляют запас 20-30 %.
Охлаждение

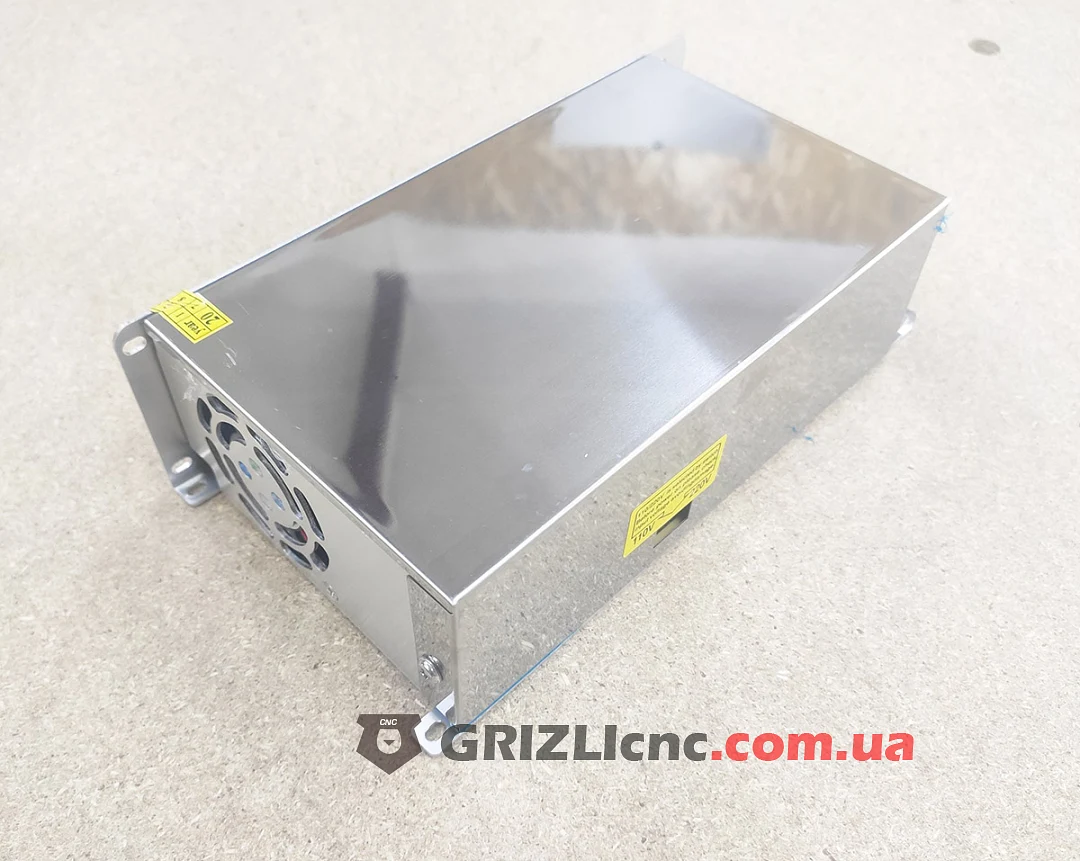

Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место вокруг блока и не ставьте его вплотную к другим нагревающимся устройствам. Пыль от фрезеровки забивает вентилятор, поэтому блок лучше ставить в закрытый шкаф управления и периодически продувать.
Подключение

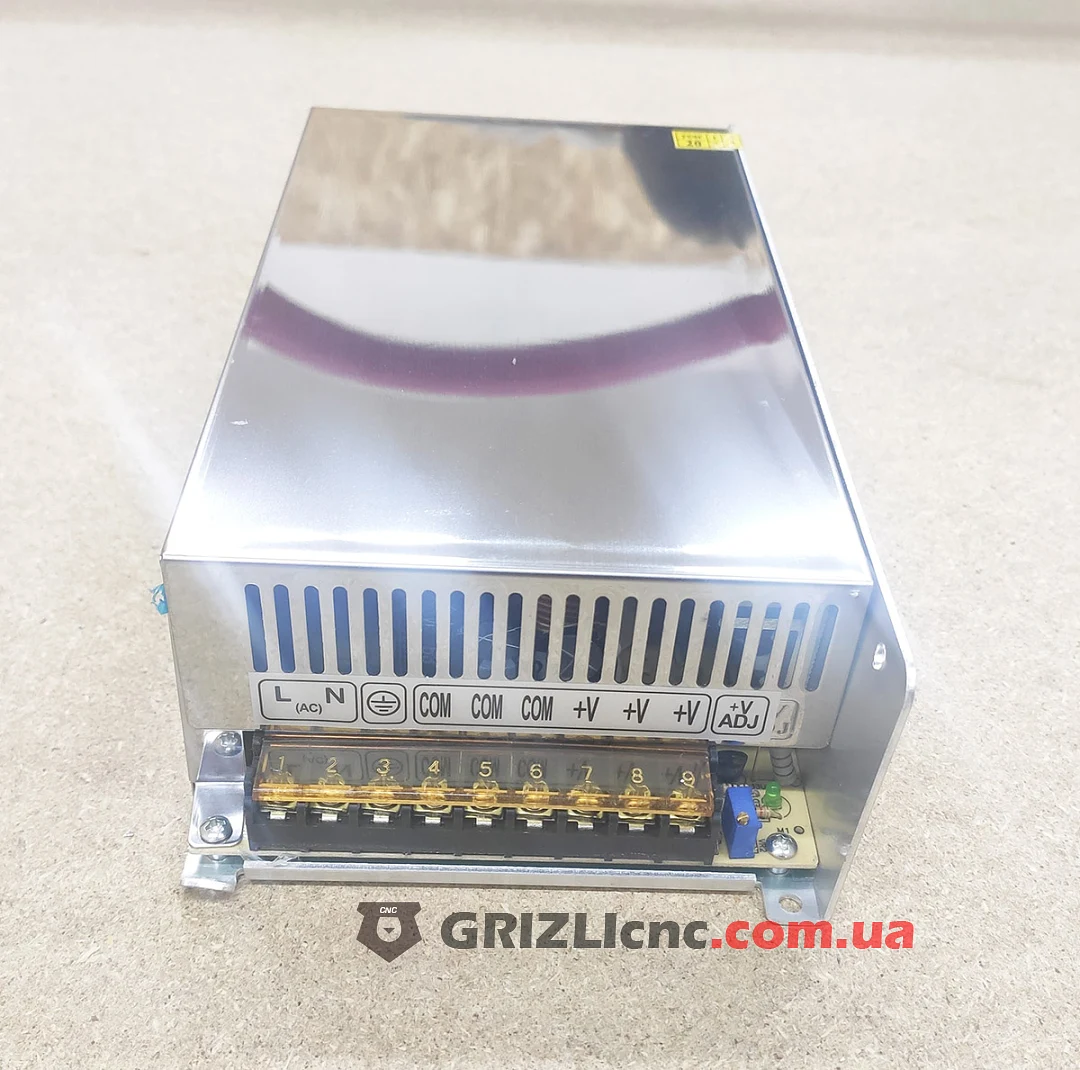

Перед первым включением проверьте переключатель входного напряжения 110/220 В на боковой стенке: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Маркировка колодки: L и N - сеть, клемма заземления, по три клеммы COM (минус) и +V (плюс), рядом подстроечный резистор +V ADJ и светодиод индикации работы. Сеть подключают к клеммам L и N, а напряжение 48 В снимают с выходных клемм. Подстроечным резистором +V ADJ выходное напряжение можно немного поднять или опустить, например чтобы компенсировать падение на длинных проводах. Корпус обязательно соединяют с заземлением. Провода подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
