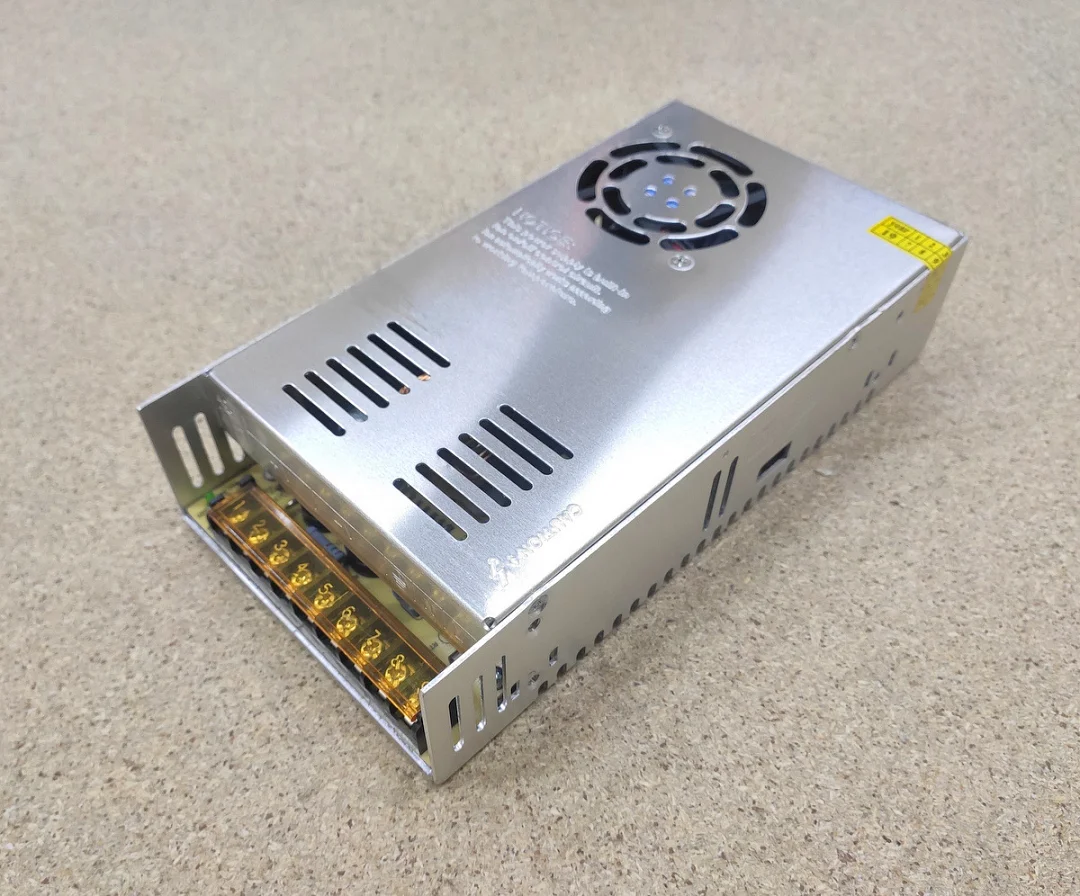

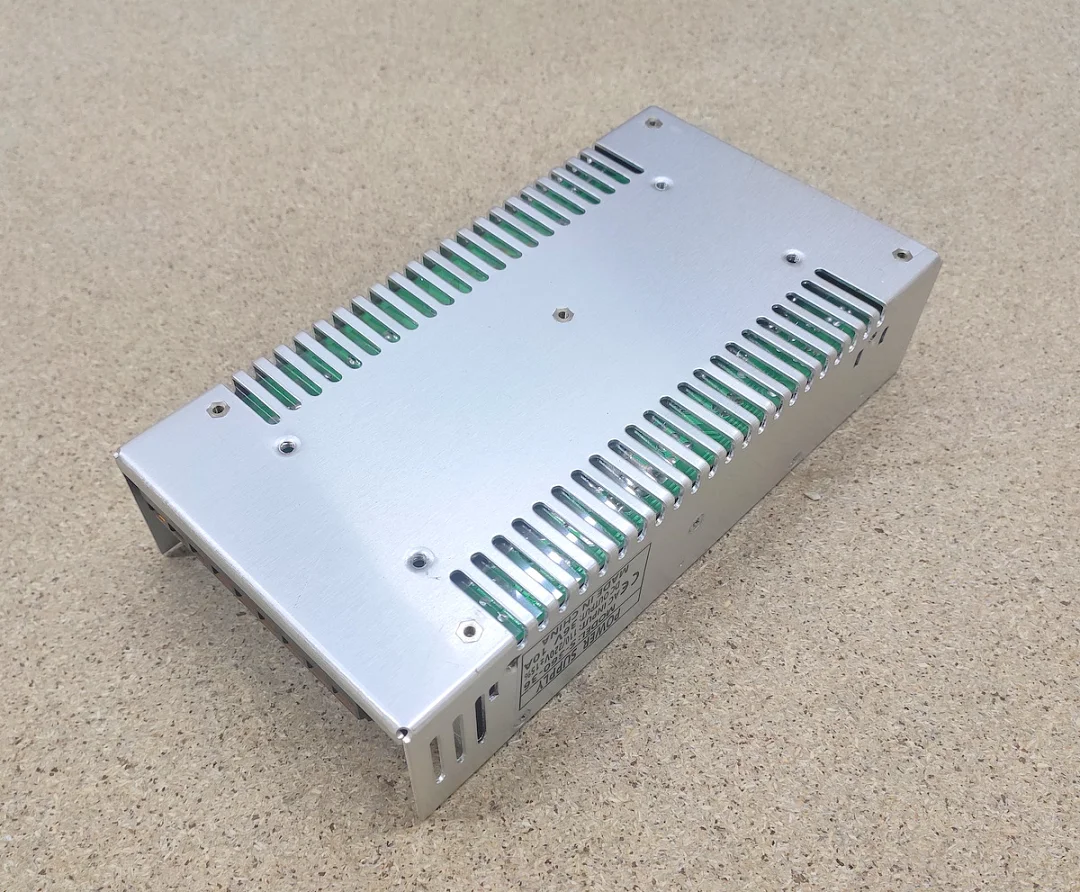

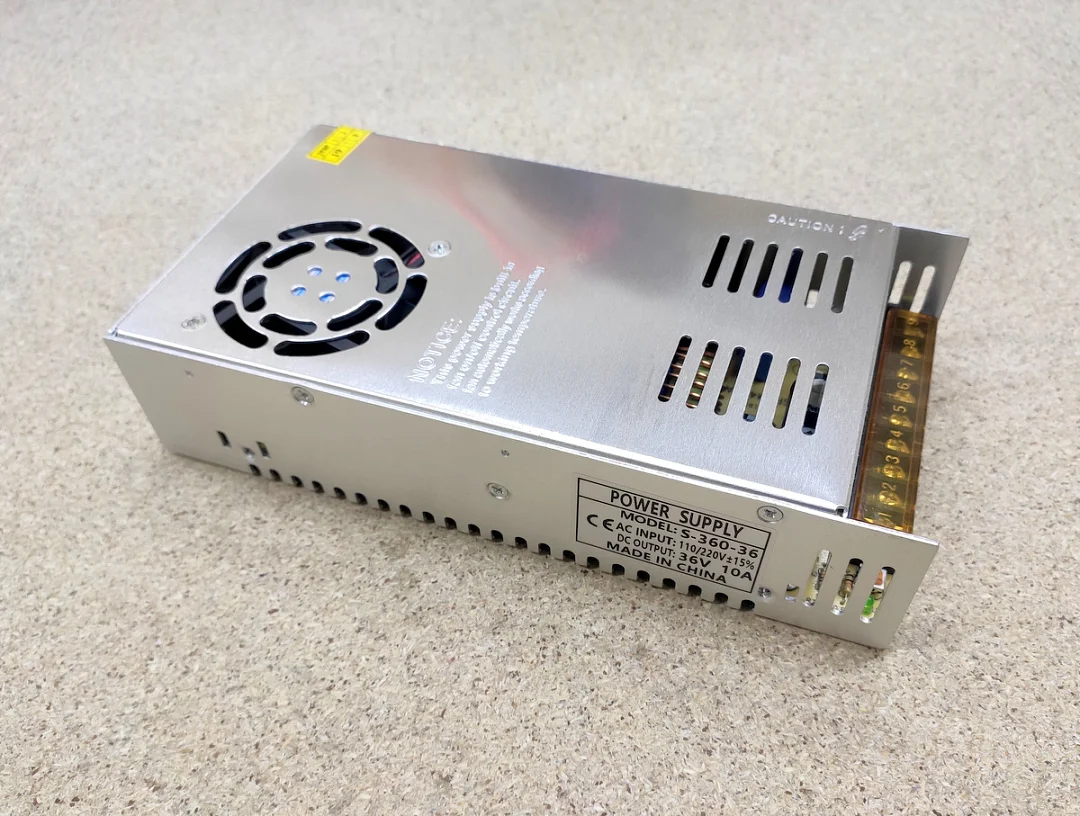

Імпульсний блок живлення S-360-36 на 36 В постійного струму з вихідним струмом до 10 А і потужністю 360 Вт. Корпус металевий з перфорацією, на кришці стоїть вентилятор, на торці клемна колодка під захисною кришкою. Вхід за маркуванням 110/220 В ±15 %, в Україні блок працює від мережі 220 В.
Для чого підходить
Напругу 36 В застосовують для живлення драйверів крокових двигунів. Чим вища напруга живлення драйвера, тим швидше наростає струм в обмотках, і тим краще двигун тримає момент на високих обертах. Перед підключенням перевірте, що 36 В входить у допустимий діапазон драйвера із запасом. Контролер, датчики і реле на 12 В або 24 В від цього блока напряму не живлять: для них ставлять окремий блок живлення або знижувальний перетворювач. При підборі складають потужність усіх драйверів і залишають запас 20-30 %.
Охолодження
Вентилятор продуває корпус і відводить тепло від силових елементів. Отвори вентилятора і перфорацію корпусу не можна закривати: залиште вільне місце над кришкою і з боків і не ставте блок впритул до інших пристроїв, що нагріваються. Пил від фрезерування забиває вентилятор, тому блок краще ставити в закриту шафу керування і періодично продувати.
Підключення
Перед першим увімкненням перевірте перемикач вхідної напруги 110/220 В: він має стояти в положенні 220 В, у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Мережу підключають до вхідних клем за маркуванням на колодці, корпус обов’язково з’єднують із заземленням через клему заземлення, а напругу 36 В знімають з вихідних клем. Дроти до драйверів підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
