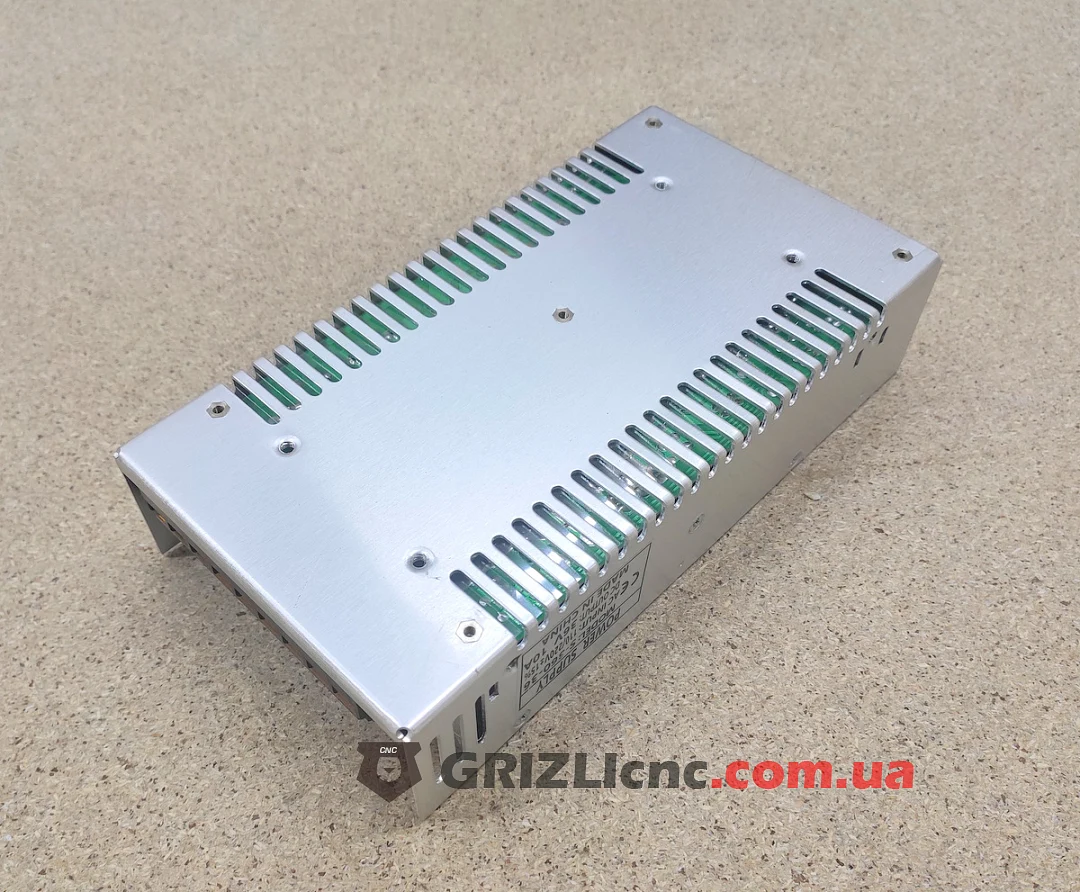

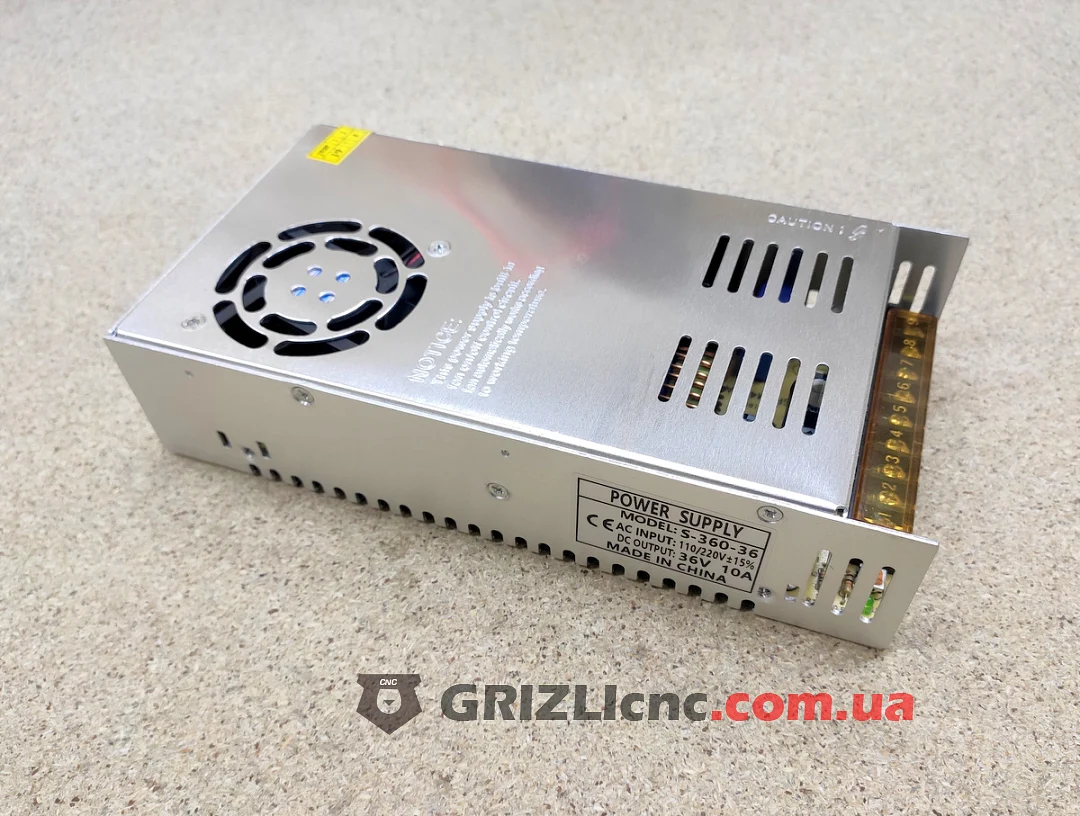

Импульсный блок питания S-360-36 на 36 В постоянного тока с выходным током до 10 А и мощностью 360 Вт. Корпус металлический с перфорацией, на крышке стоит вентилятор, на торце клеммная колодка под защитной крышкой. Вход по маркировке 110/220 В ±15 %, в Украине блок работает от сети 220 В.
Для чего подходит
Напряжение 36 В применяют для питания драйверов шаговых двигателей. Чем выше напряжение питания драйвера, тем быстрее нарастает ток в обмотках, и тем лучше двигатель держит момент на высоких оборотах. Перед подключением проверьте, что 36 В входит в допустимый диапазон драйвера с запасом. Контроллер, датчики и реле на 12 В или 24 В от этого блока напрямую не питают: для них ставят отдельный блок питания или понижающий преобразователь. При подборе складывают мощность всех драйверов и оставляют запас 20-30 %.
Охлаждение

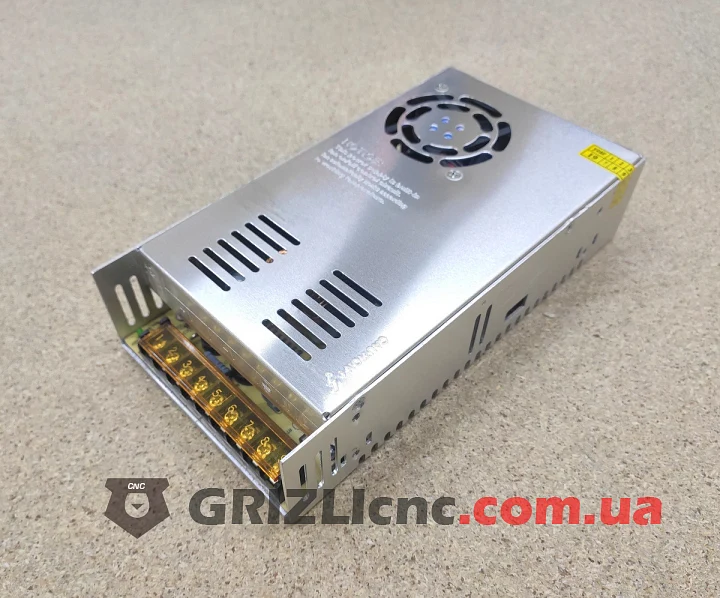

Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место над крышкой и по бокам и не ставьте блок вплотную к другим нагревающимся устройствам. Пыль от фрезеровки забивает вентилятор, поэтому блок лучше ставить в закрытый шкаф управления и периодически продувать.
Подключение

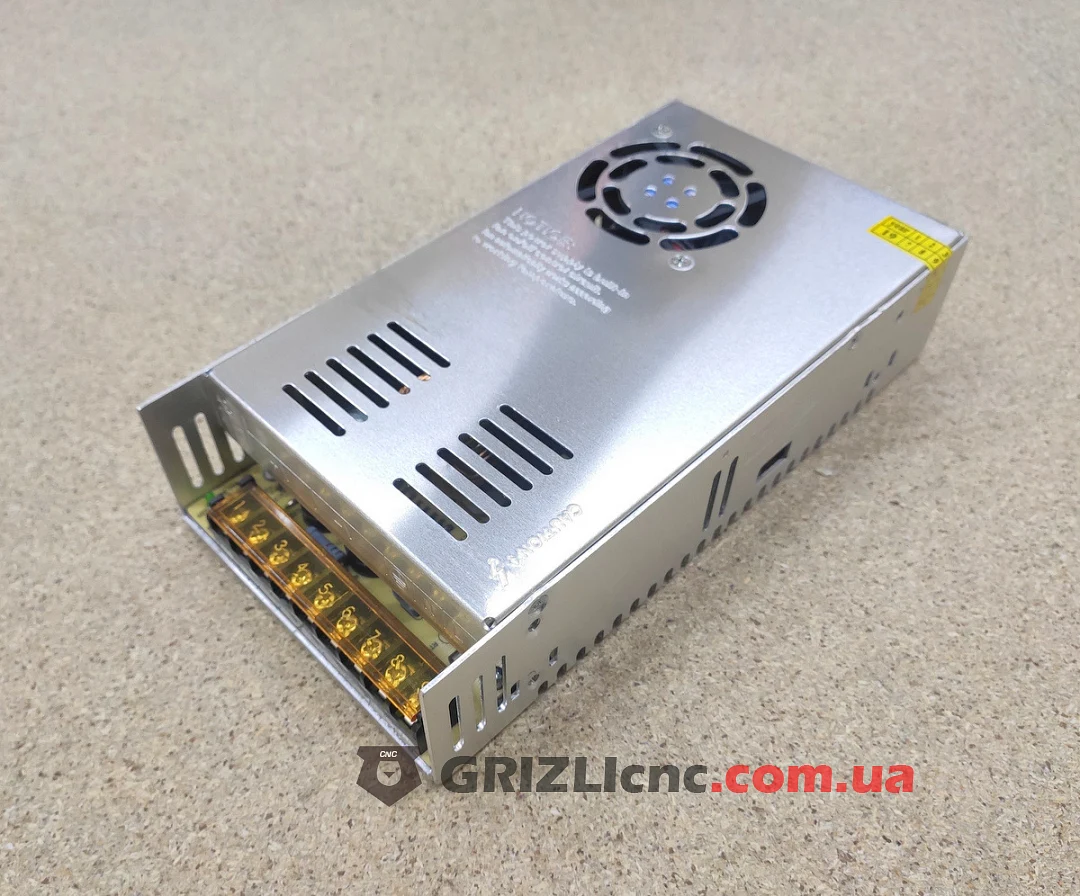

Перед первым включением проверьте переключатель входного напряжения 110/220 В: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Сеть подключают к входным клеммам по маркировке на колодке, корпус обязательно соединяют с заземлением через клемму заземления, а напряжение 36 В снимают с выходных клемм. Провода к драйверам подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
