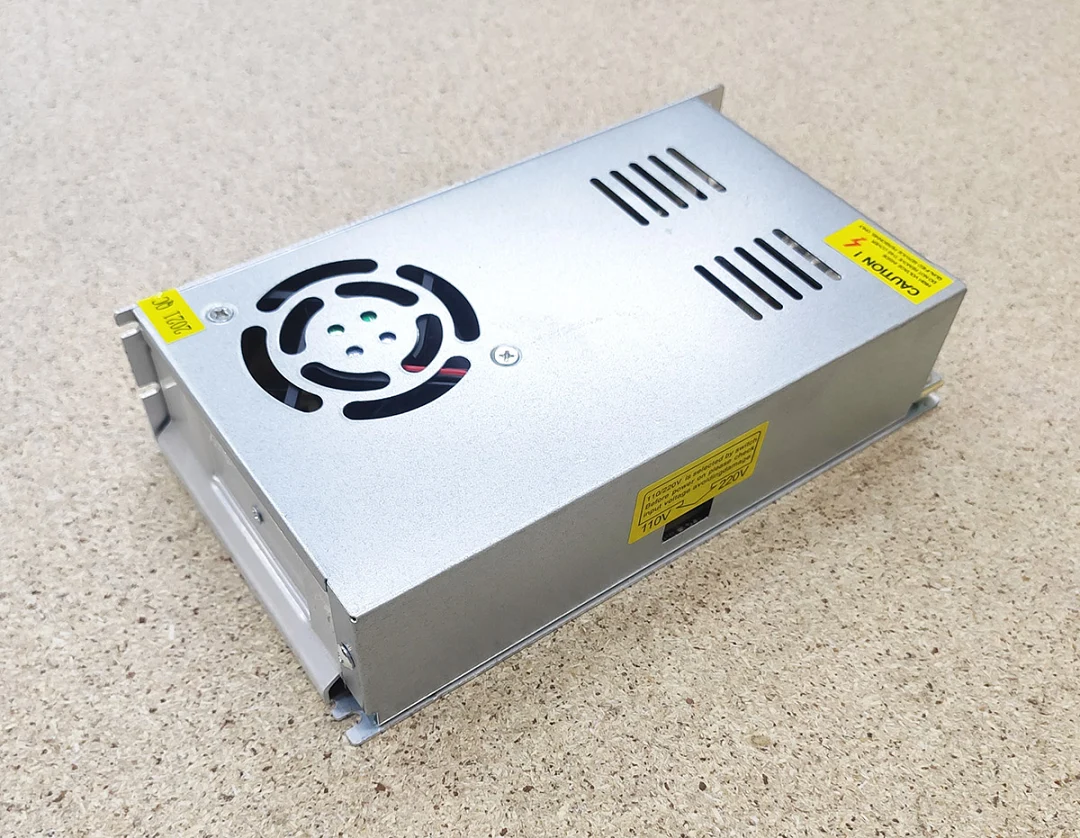

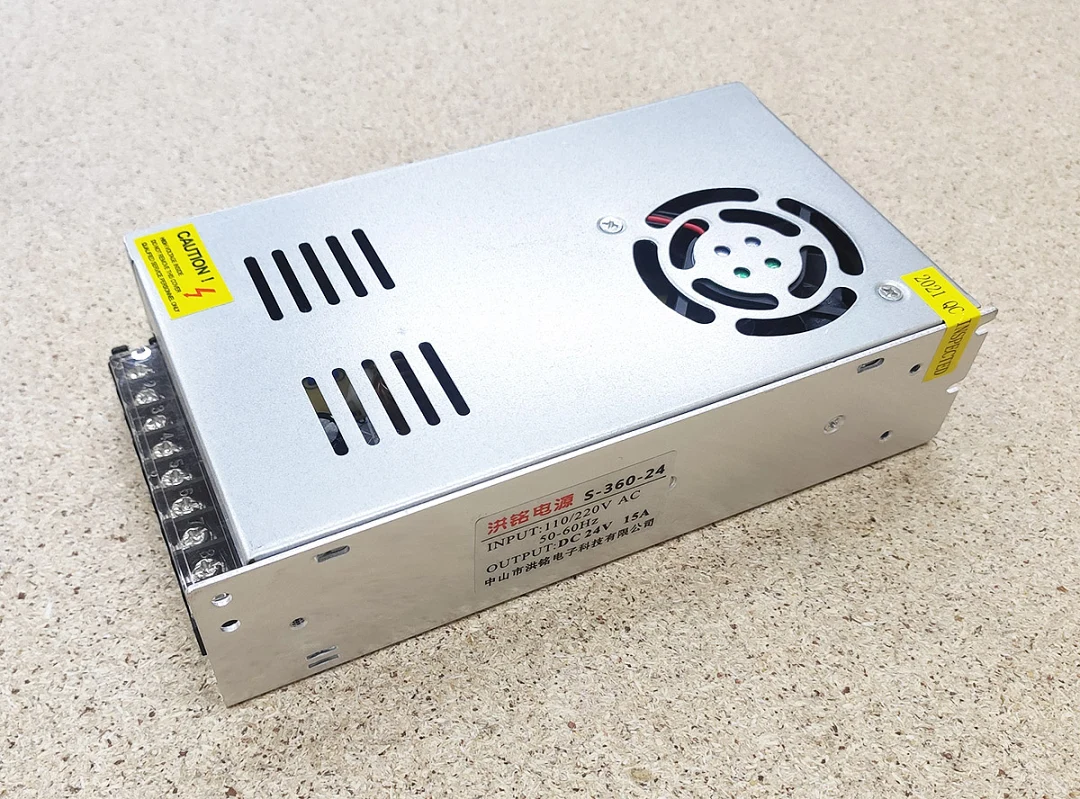

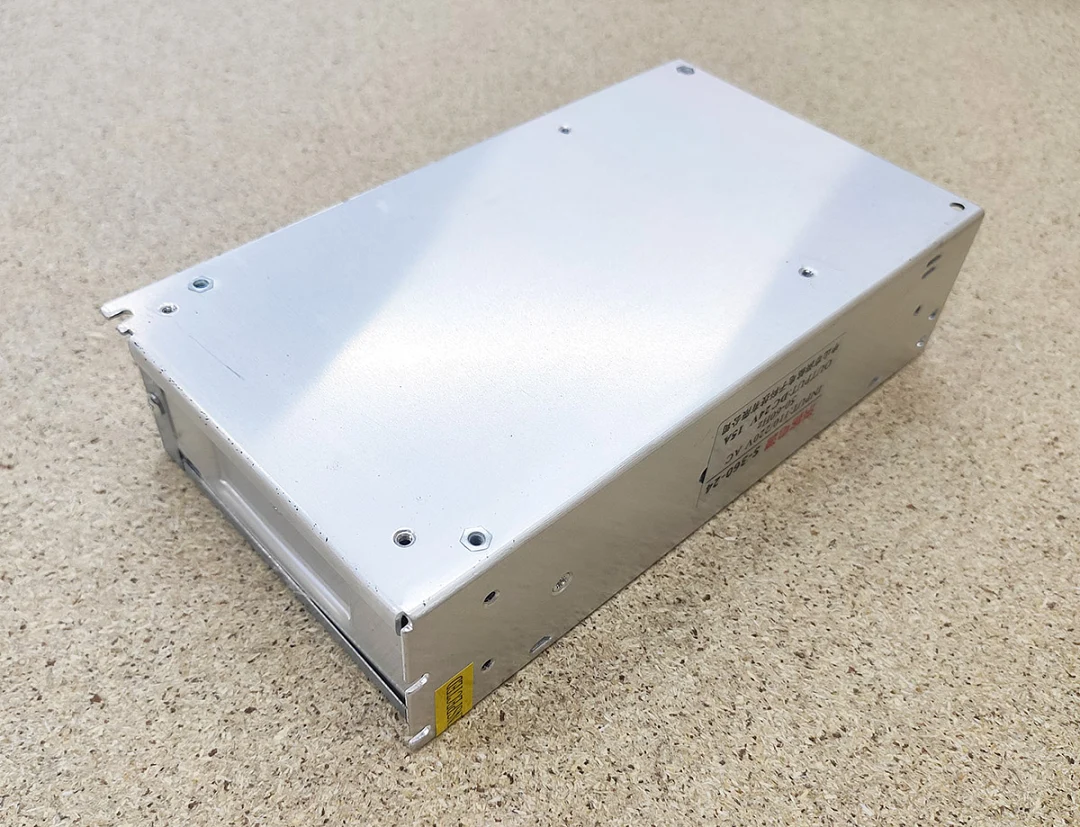

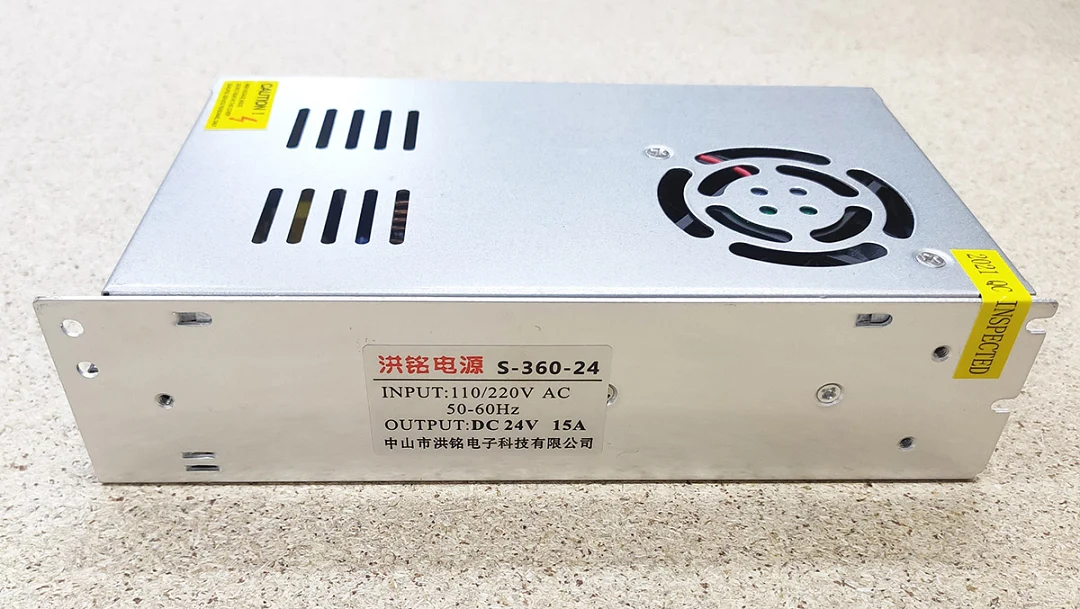

Імпульсний блок живлення S-360-24 на 24 В постійного струму з вихідним струмом до 15 А і потужністю 360 Вт. Корпус металевий, вентилятор стоїть на кришці, клемна колодка винесена на торець. Вхід за маркуванням 110/220 В AC 50-60 Гц, в Україні блок працює від мережі 220 В. На бічних гранях корпусу є кріпильні отвори: блок можна закріпити боком до стінки шафи, так він займає менше місця на монтажній панелі.
Для чого підходить
Напруга 24 В підходить для драйверів крокових двигунів, контролерів, індуктивних датчиків, реле і вентиляторів шафи. Зручно, коли силова частина і кола керування живляться від однієї напруги: датчики і входи контролера на 24 В підключають до того самого блока. При підборі складають потужність усіх споживачів і залишають запас 20-30 %: блок, який постійно працює на межі, сильніше гріється і швидше виходить з ладу.
Охолодження
Вентилятор продуває корпус і відводить тепло від силових елементів. Отвори вентилятора і перфорацію корпусу не можна закривати: залиште вільне місце навколо блока і не ставте його впритул до інших пристроїв, що нагріваються. Пил від фрезерування забиває вентилятор, тому блок краще ставити в закриту шафу керування і періодично продувати.
Підключення

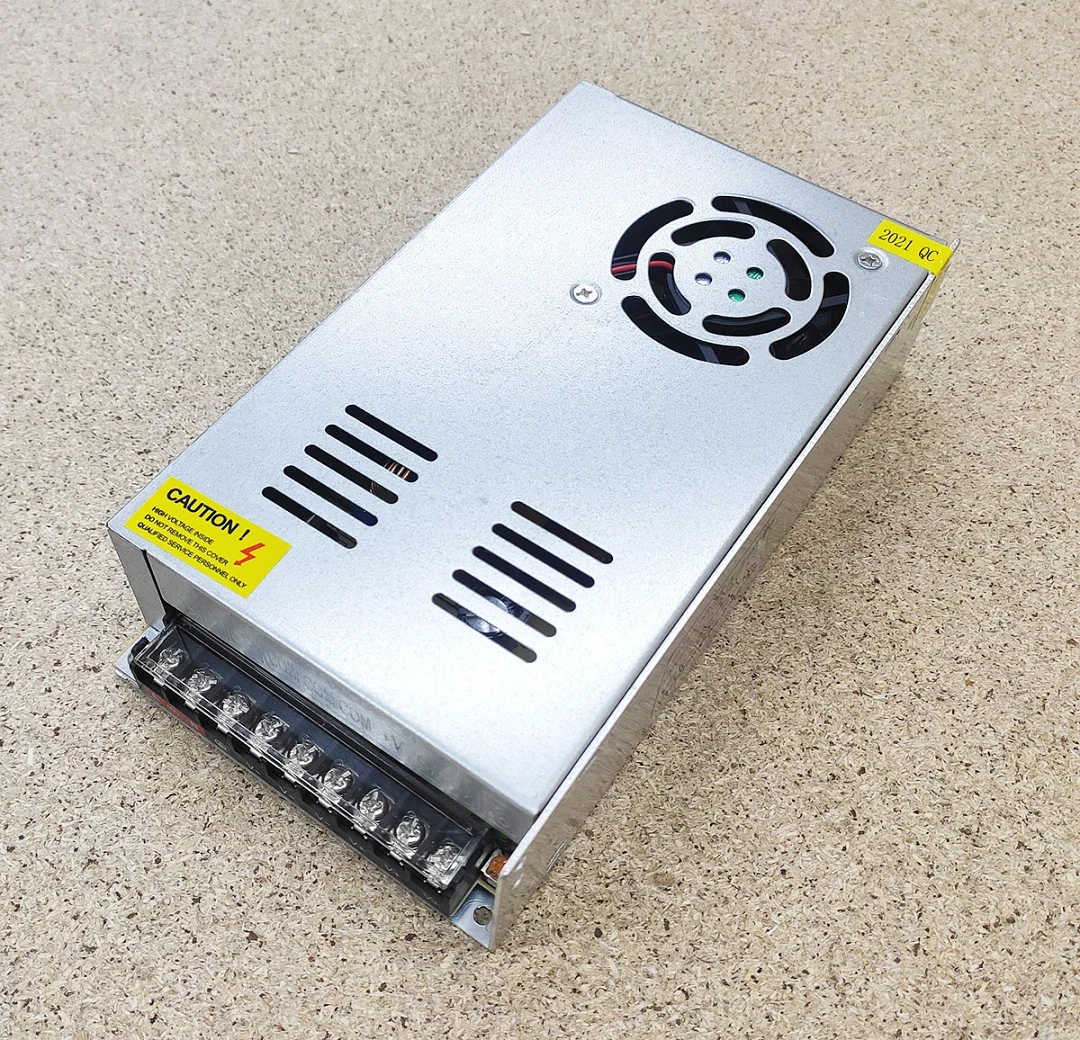

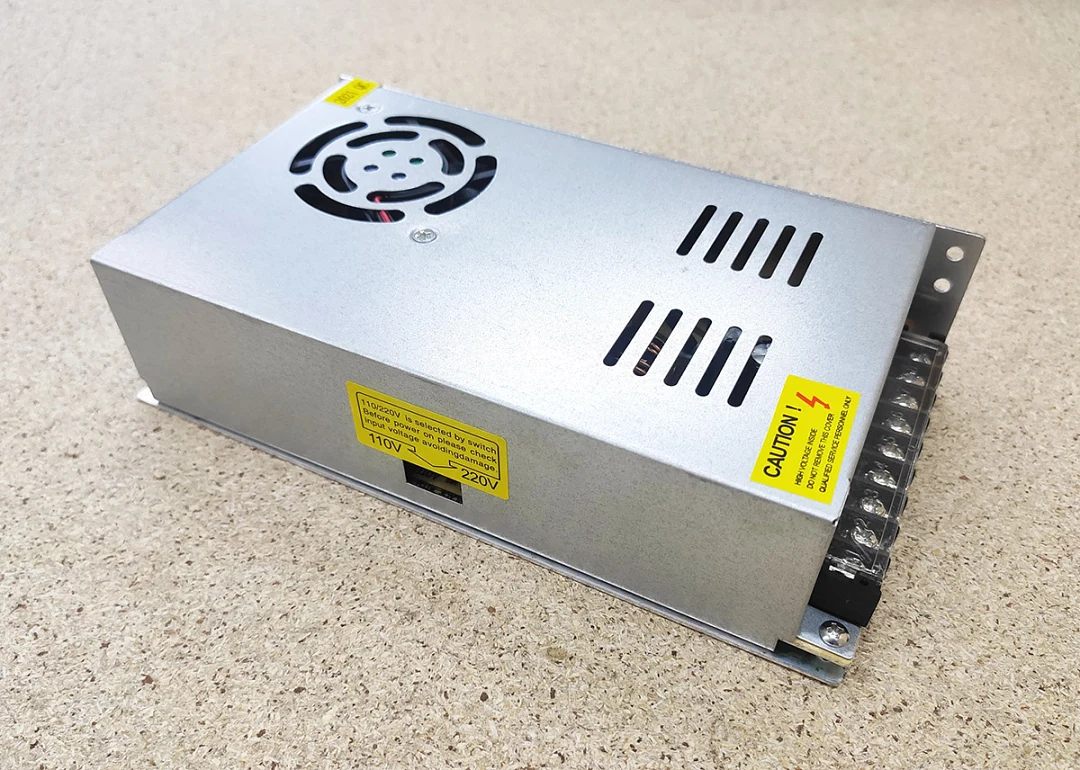

Перед першим увімкненням перевірте перемикач вхідної напруги 110/220 В на бічній стінці: він має стояти в положенні 220 В, у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Маркування колодки: L і N - мережа, клема заземлення, вихідні клеми мінус і плюс 24 В. Мережу підключають до клем L і N, а напругу 24 В знімають з вихідних клем. Корпус обов’язково з’єднують із заземленням. Дроти підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
