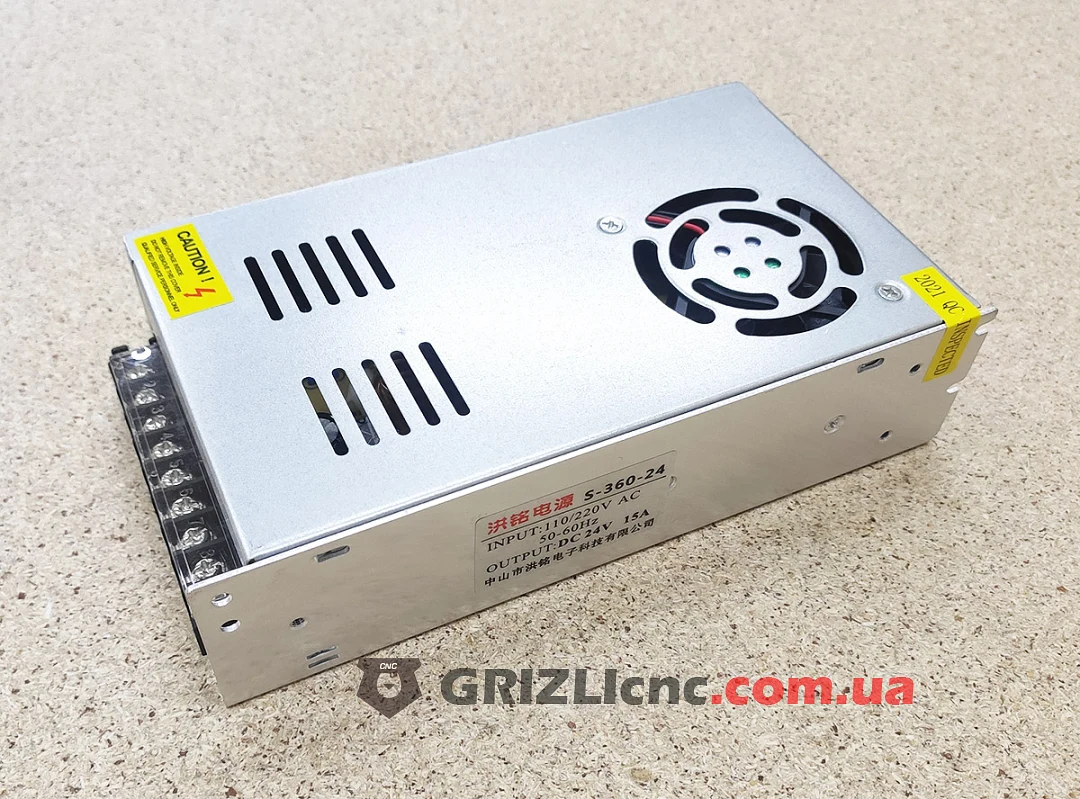

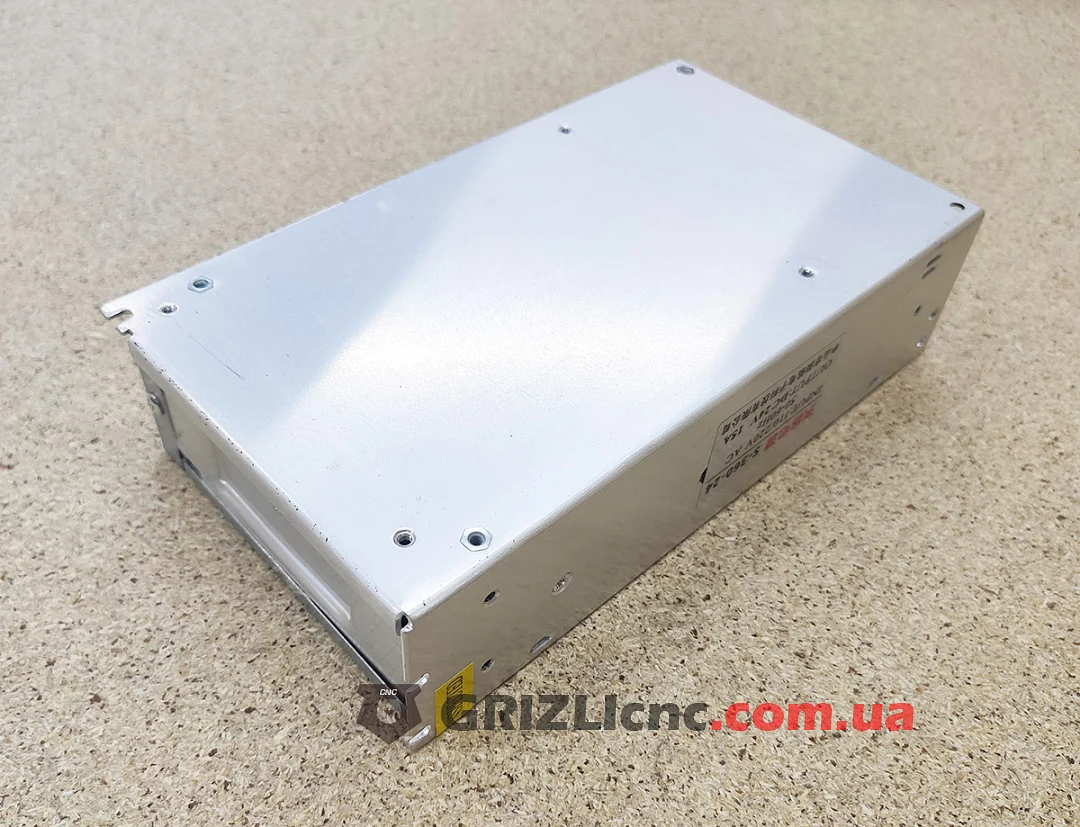

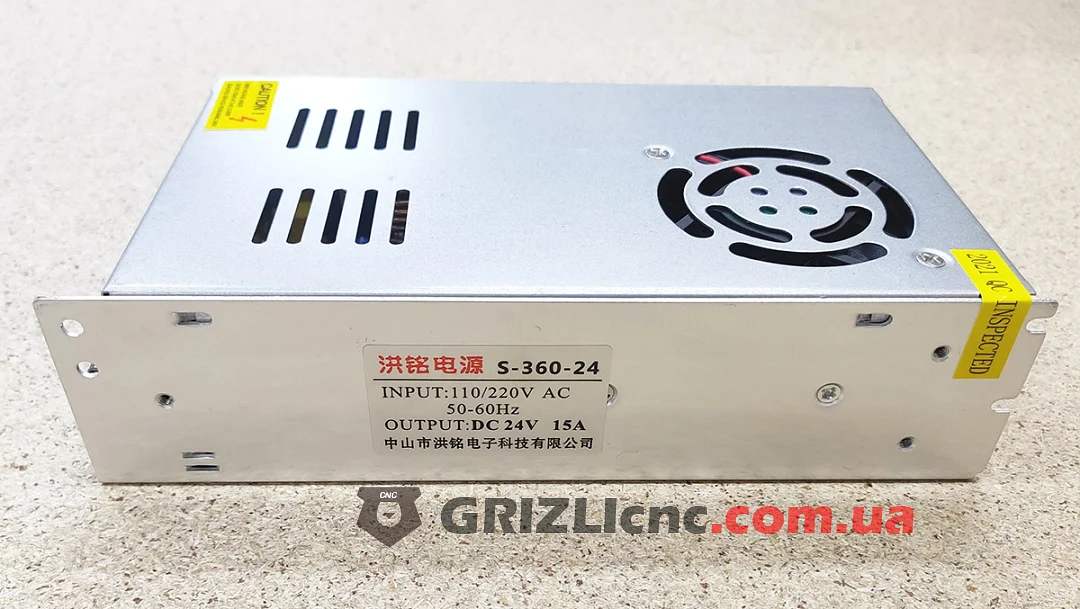

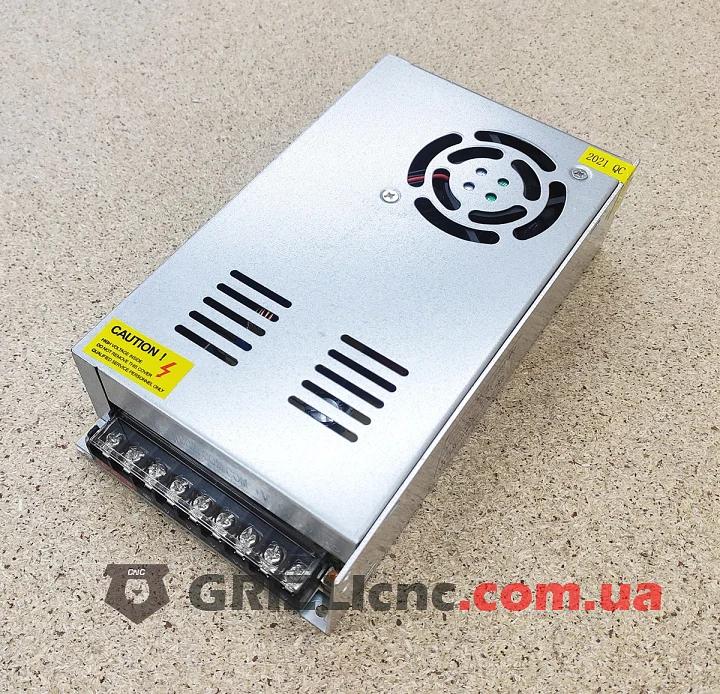

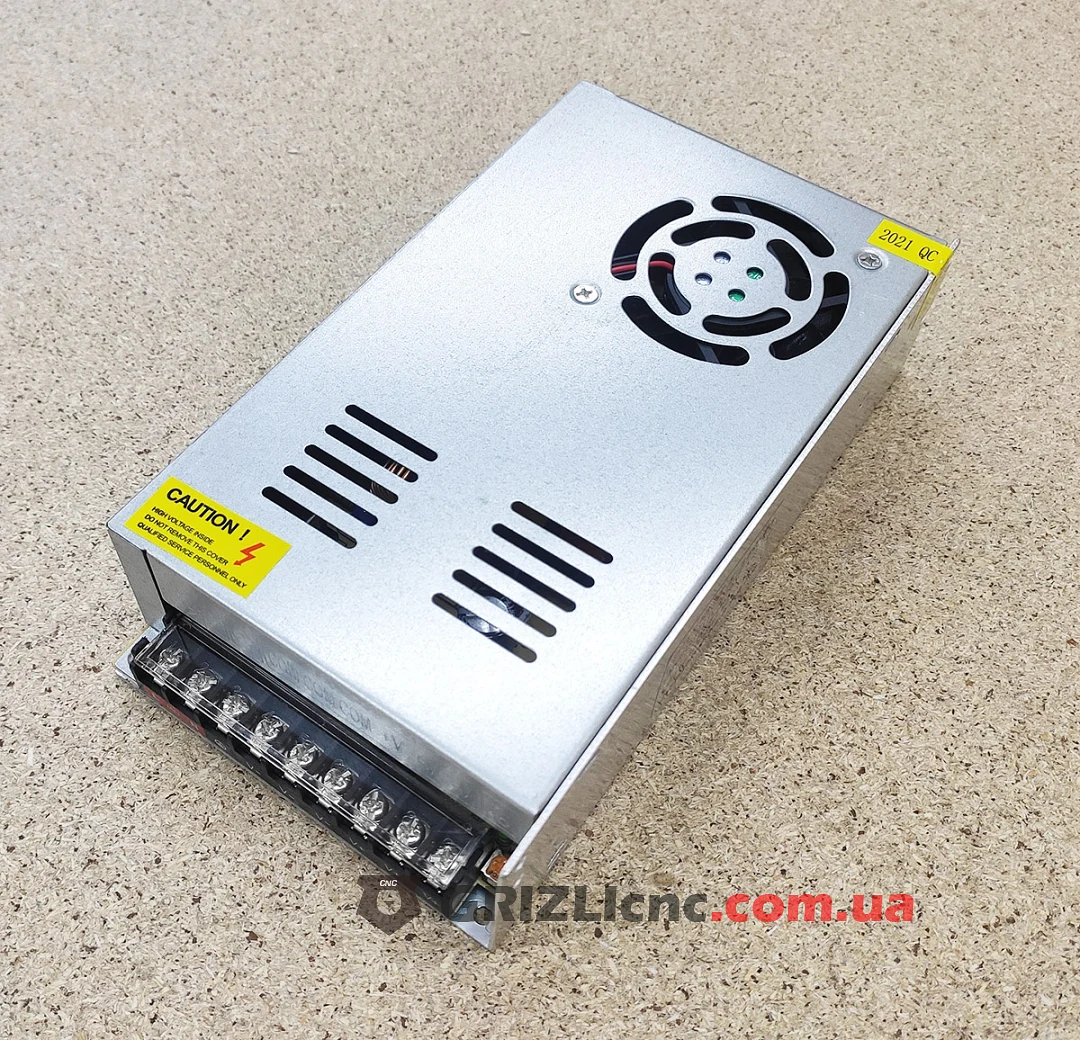

Импульсный блок питания S-360-24 на 24 В постоянного тока с выходным током до 15 А и мощностью 360 Вт. Корпус металлический, вентилятор стоит на крышке, клеммная колодка вынесена на торец. Вход по маркировке 110/220 В AC 50-60 Гц, в Украине блок работает от сети 220 В. На боковых гранях корпуса есть крепёжные отверстия: блок можно закрепить боком к стенке шкафа, так он занимает меньше места на монтажной панели.
Для чего подходит
Напряжение 24 В подходит для драйверов шаговых двигателей, контроллеров, индуктивных датчиков, реле и вентиляторов шкафа. Удобно, когда силовая часть и цепи управления питаются от одного напряжения: датчики и входы контроллера на 24 В подключают к тому же блоку. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %: блок, который постоянно работает на пределе, сильнее греется и быстрее выходит из строя.
Охлаждение
Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место вокруг блока и не ставьте его вплотную к другим нагревающимся устройствам. Пыль от фрезеровки забивает вентилятор, поэтому блок лучше ставить в закрытый шкаф управления и периодически продувать.
Подключение

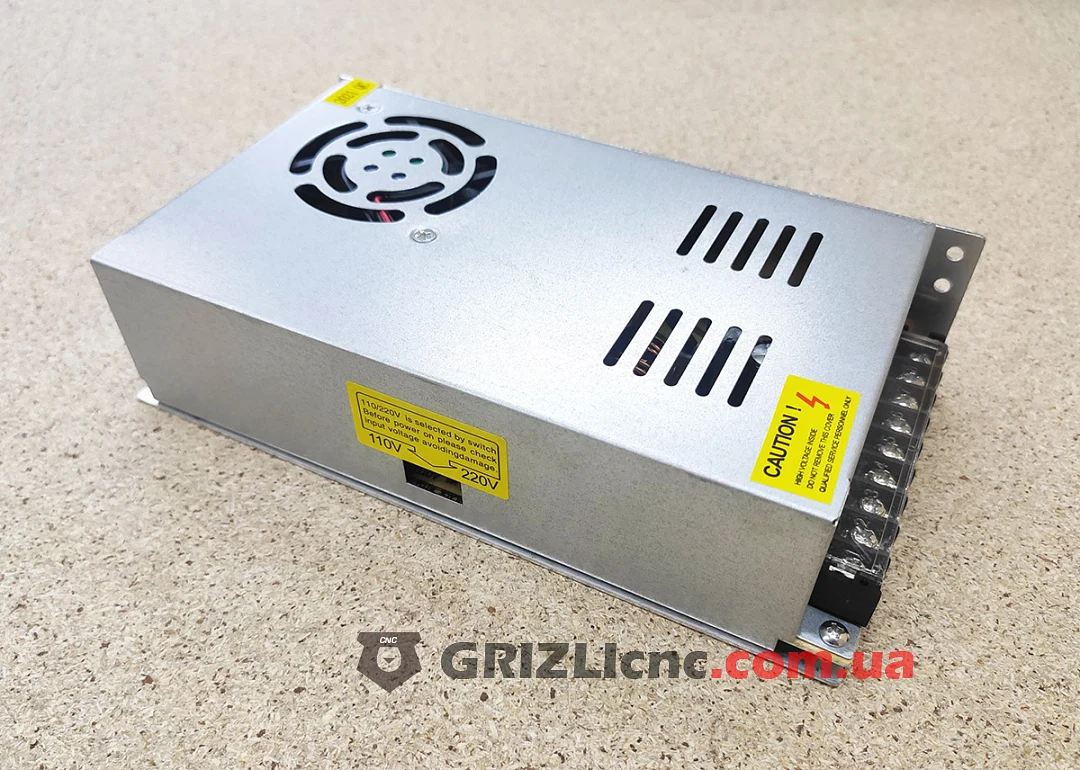

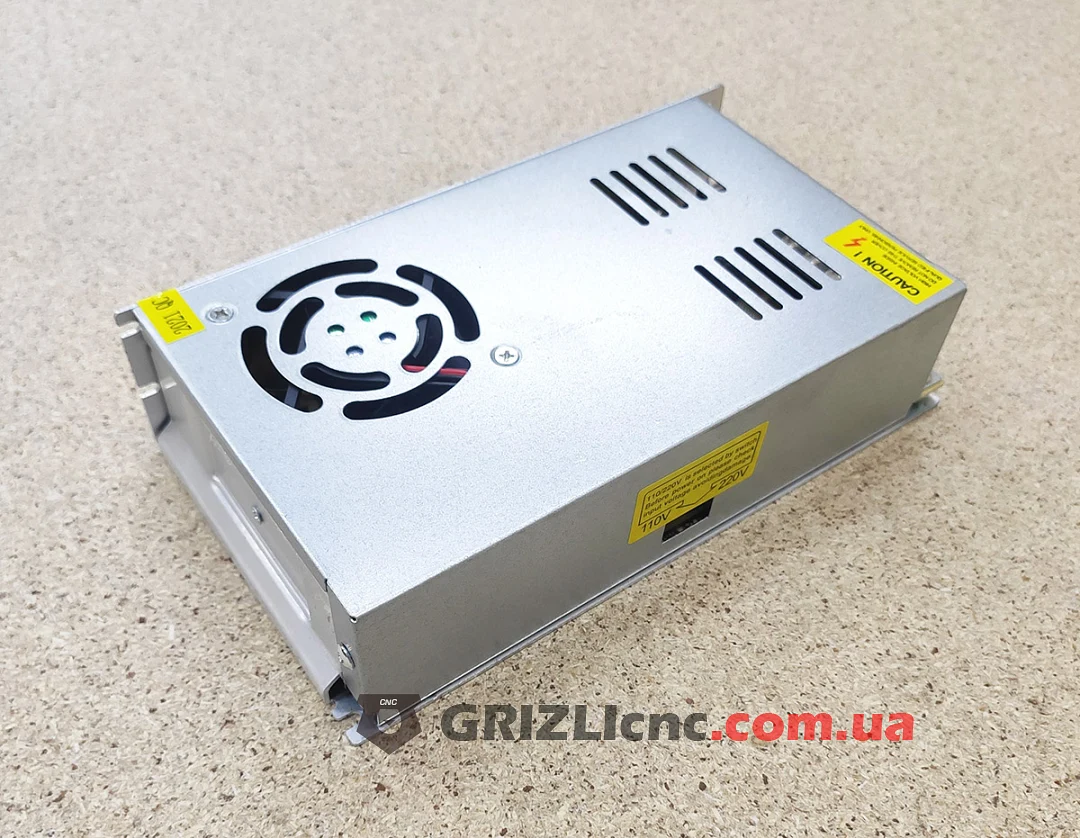

Перед первым включением проверьте переключатель входного напряжения 110/220 В на боковой стенке: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Маркировка колодки: L и N - сеть, клемма заземления, выходные клеммы минус и плюс 24 В. Сеть подключают к клеммам L и N, а напряжение 24 В снимают с выходных клемм. Корпус обязательно соединяют с заземлением. Провода подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
