Блок живлення 24 В 12.5 А 300 Вт для верстата ЧПУ

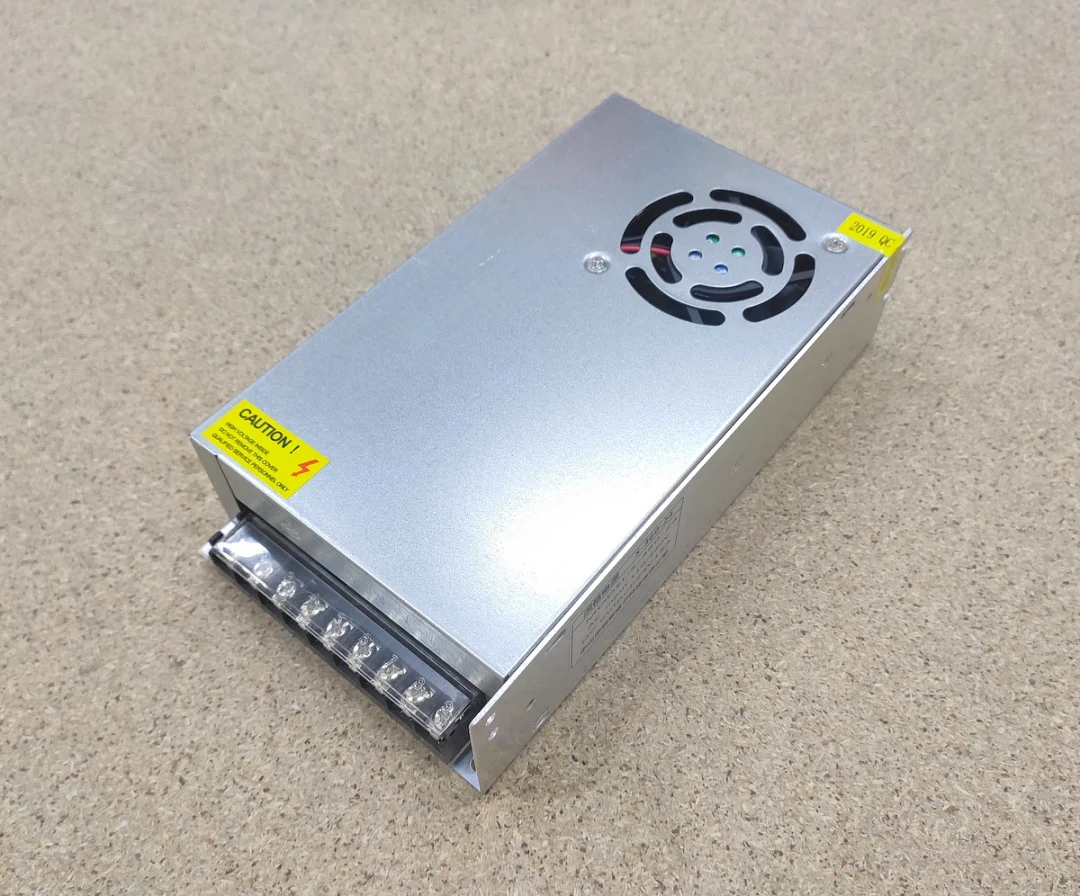

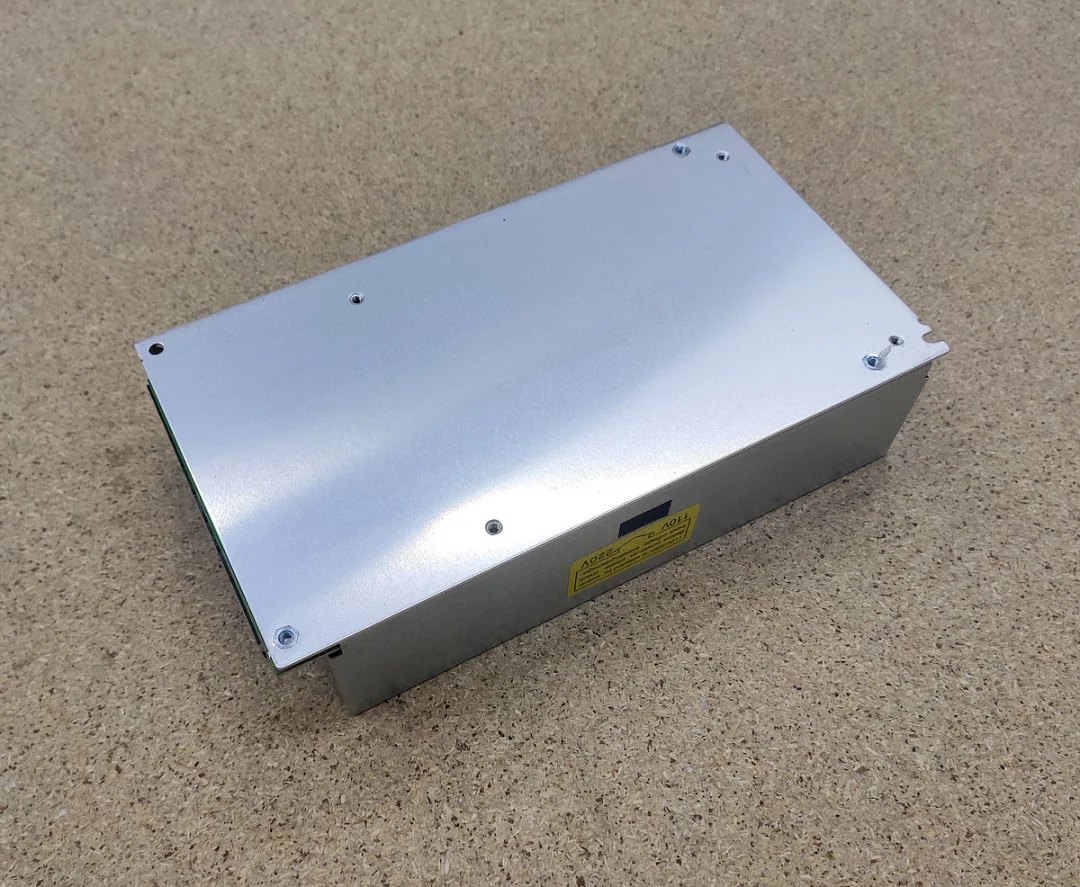

Імпульсний блок живлення на 24 В постійного струму з вихідним струмом до 12.5 А і потужністю 300 Вт. Корпус металевий з перфорацією, на кришці стоїть вентилятор, на торці клемна колодка під прозорою захисною кришкою. Блок живиться від мережі 220 В 50/60 Гц.

Для чого підходить

Напруга 24 В підходить для драйверів крокових двигунів, контролерів, індуктивних датчиків, реле і вентиляторів шафи. Потужності 300 Вт вистачає на кілька драйверів невеликого верстата. При підборі складають потужність усіх споживачів і залишають запас 20-30 %: блок, який постійно працює на межі, сильніше гріється і швидше виходить з ладу.

Охолодження

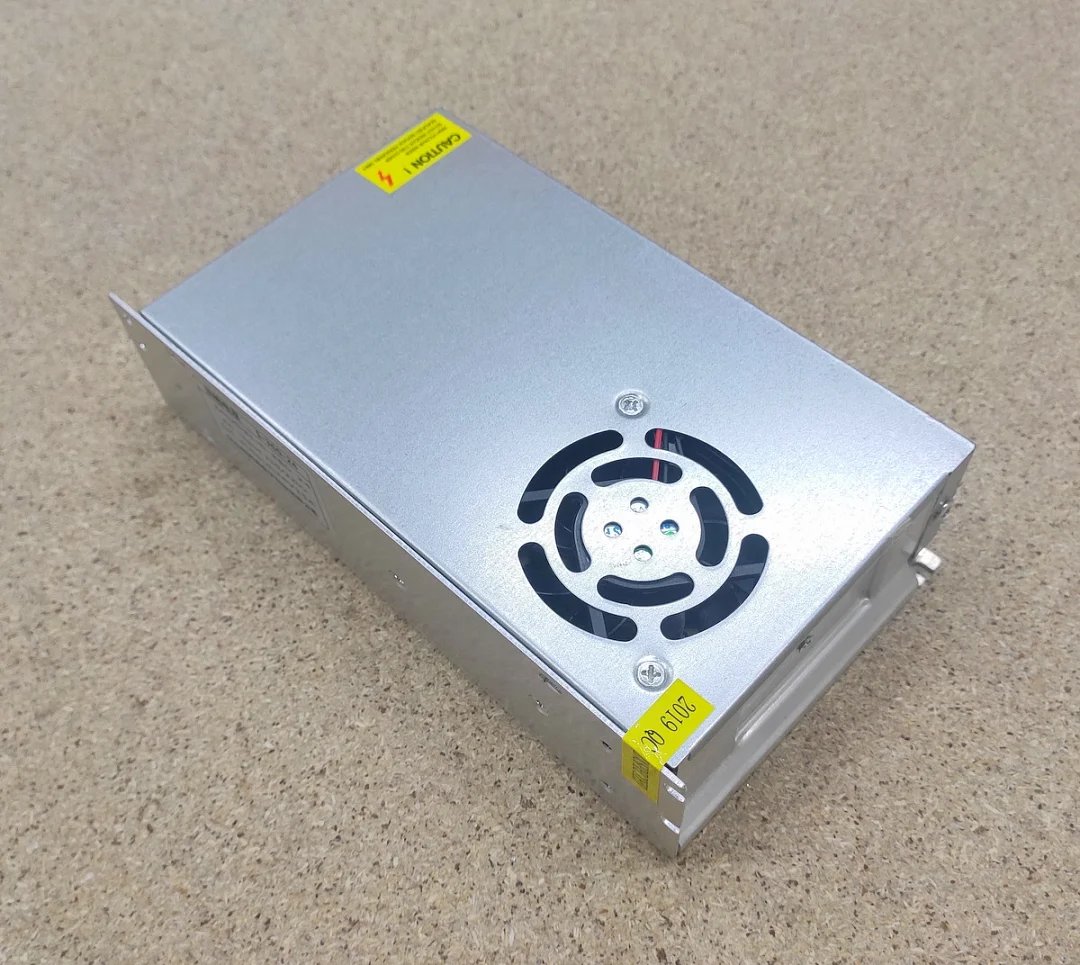

Вентилятор продуває корпус і відводить тепло від силових елементів. Отвори вентилятора і перфорацію корпусу не можна закривати: залиште вільне місце над кришкою і з боків і не ставте блок впритул до інших пристроїв, що нагріваються.

Підключення

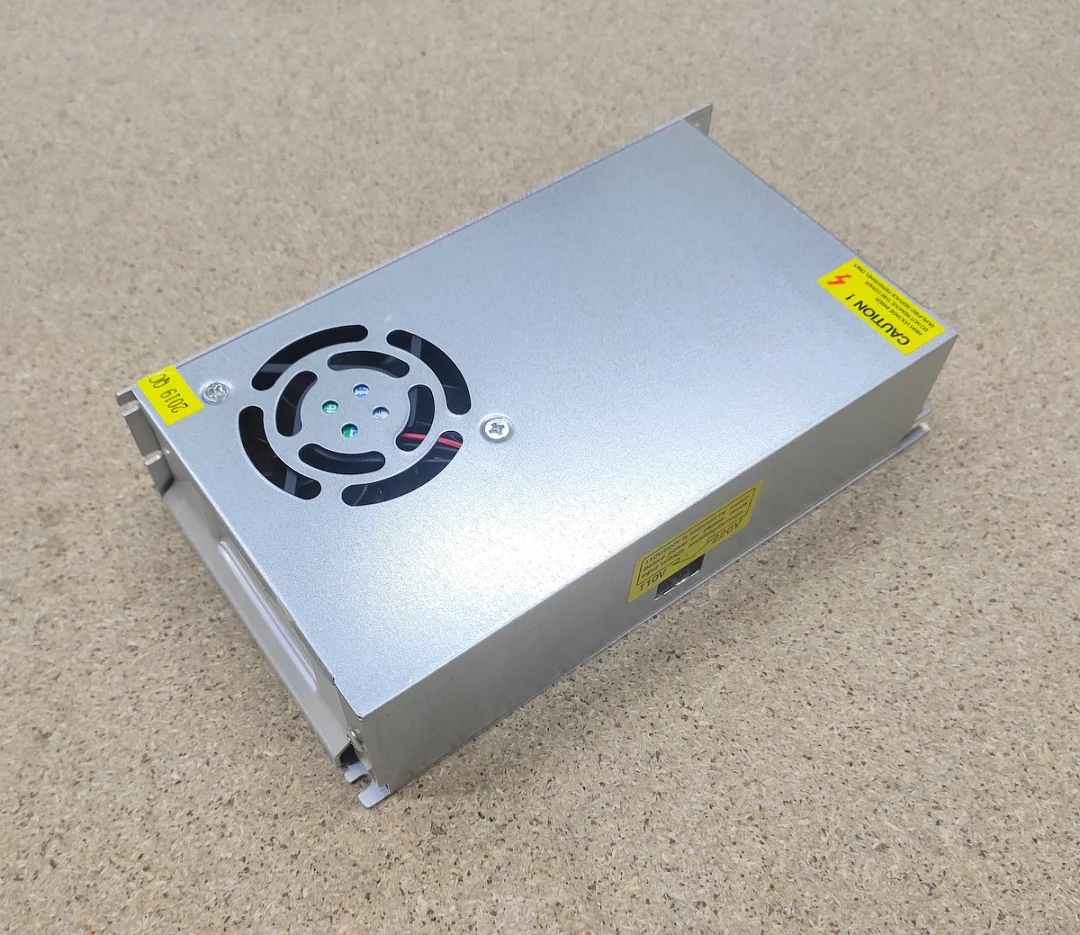

На бічній стінці є перемикач вхідної напруги 110/220 В. Перед першим увімкненням перевірте, що він стоїть у положенні 220 В: у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Мережу підключають до вхідних клем за маркуванням на колодці, корпус обов’язково з’єднують із заземленням через клему заземлення, а 24 В знімають з вихідних клем. Дроти до драйверів підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
