Блок питания 24 В 12.5 А 300 Вт для станка ЧПУ

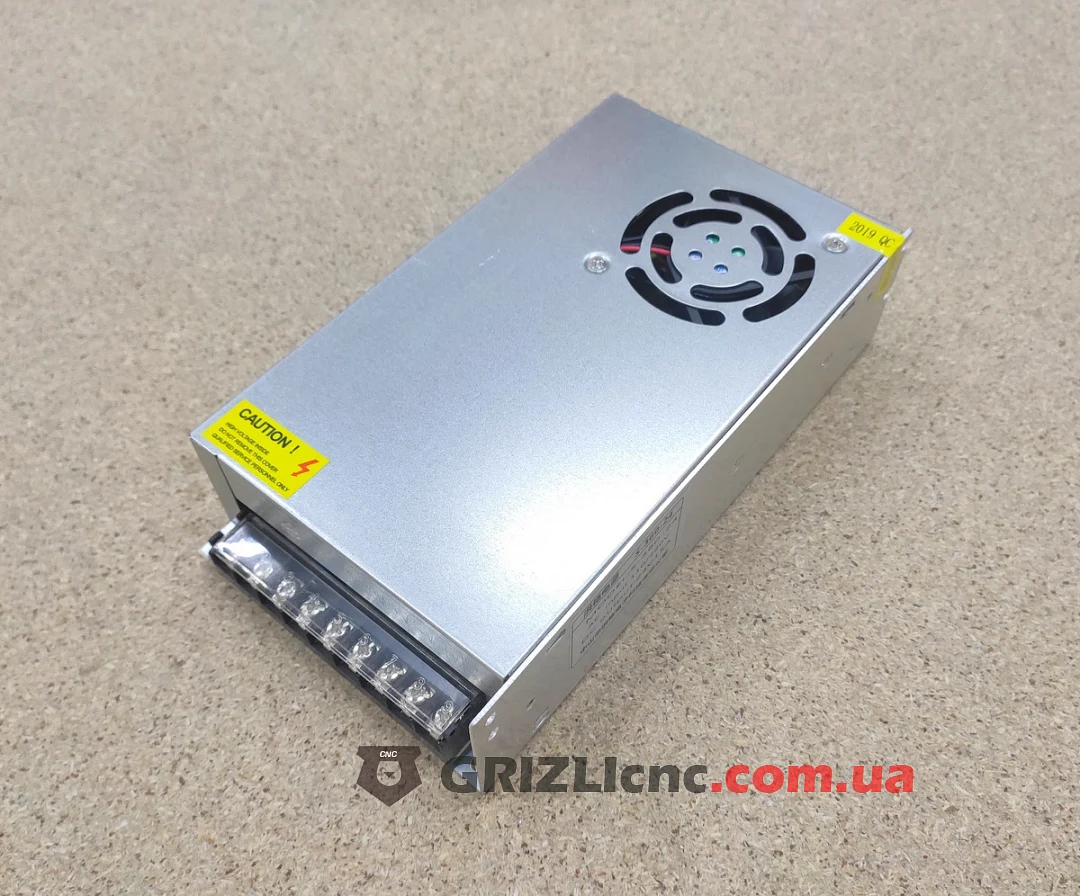

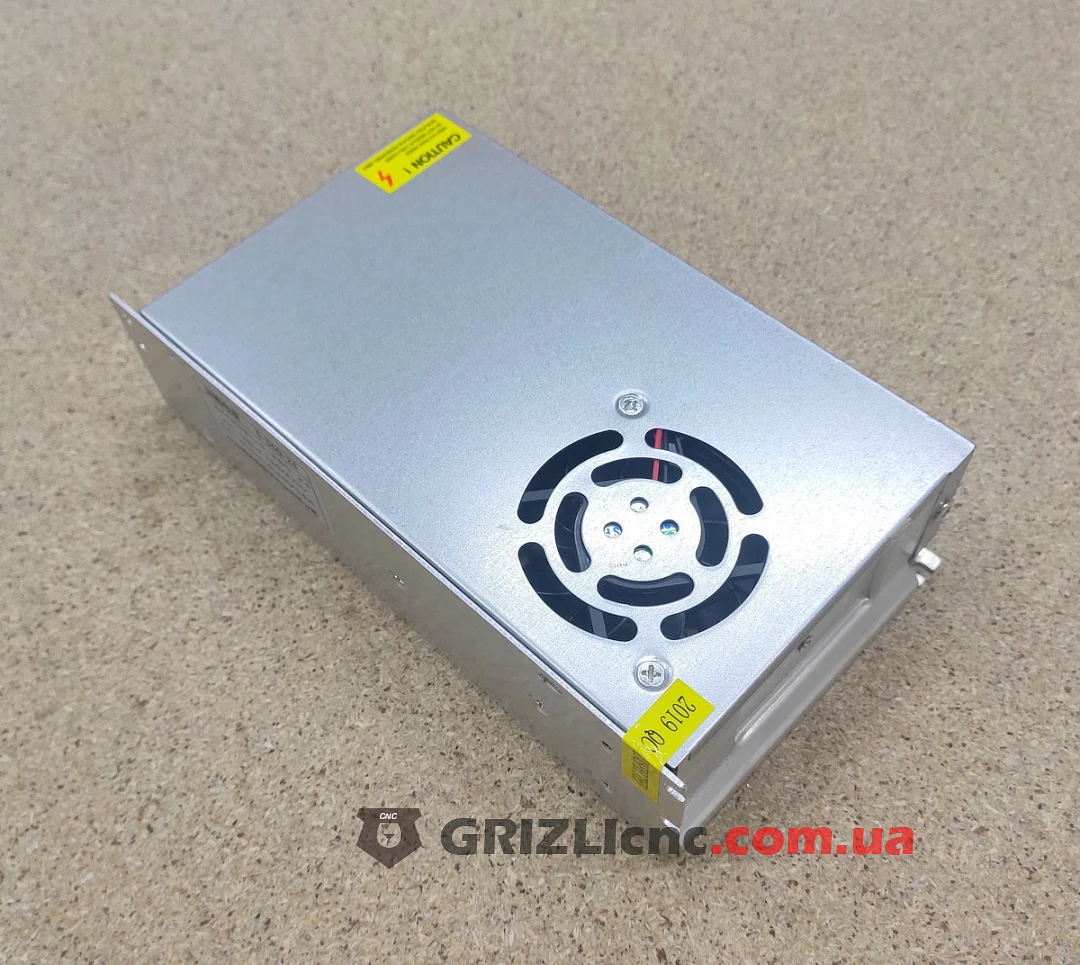

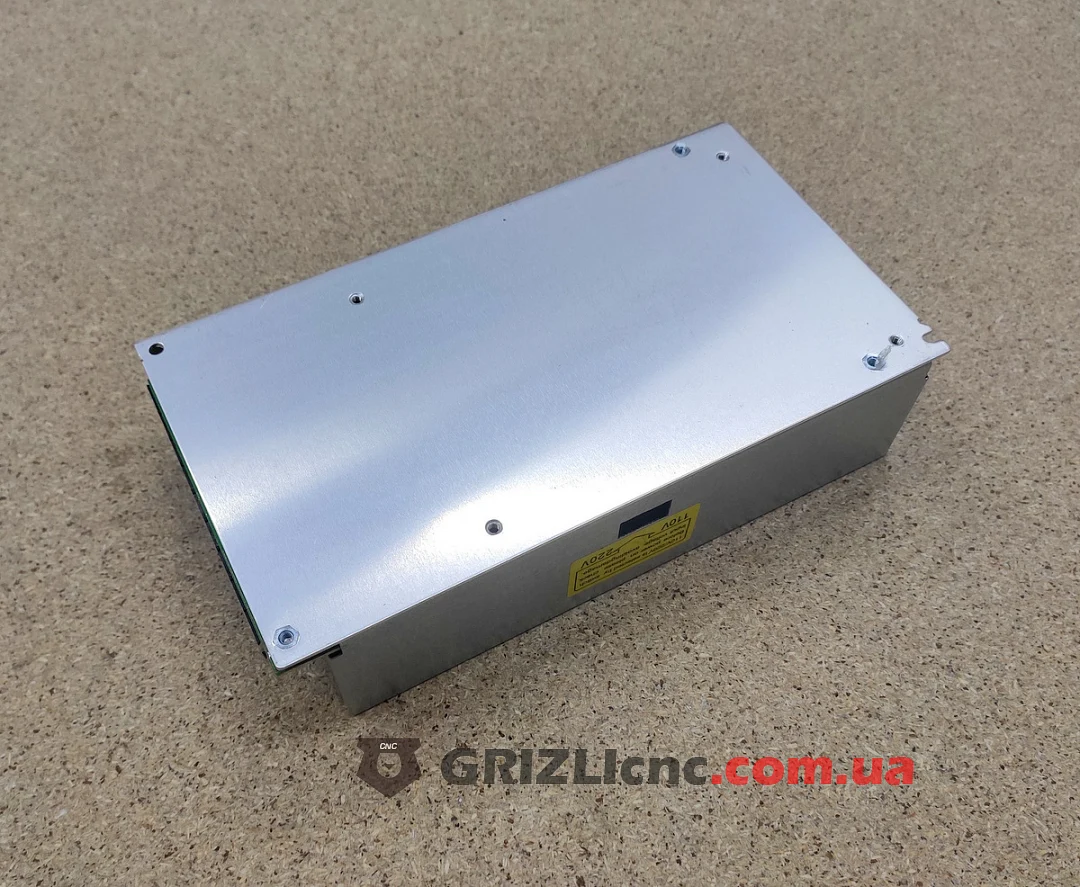

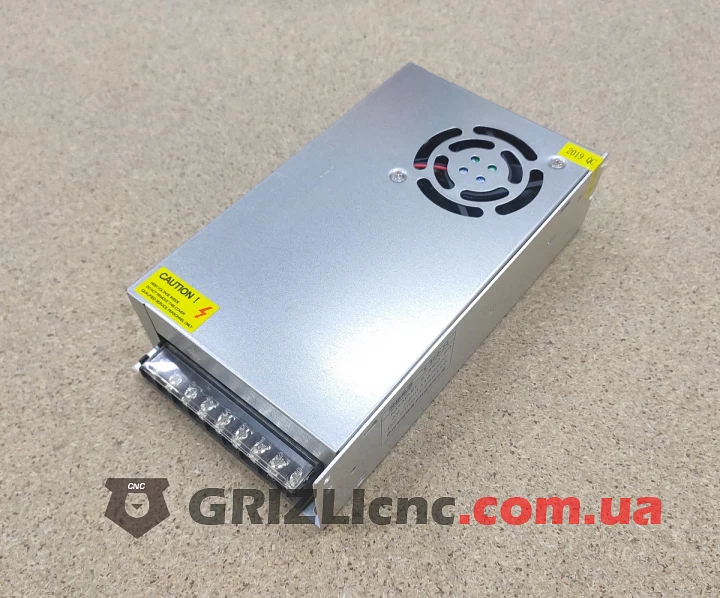

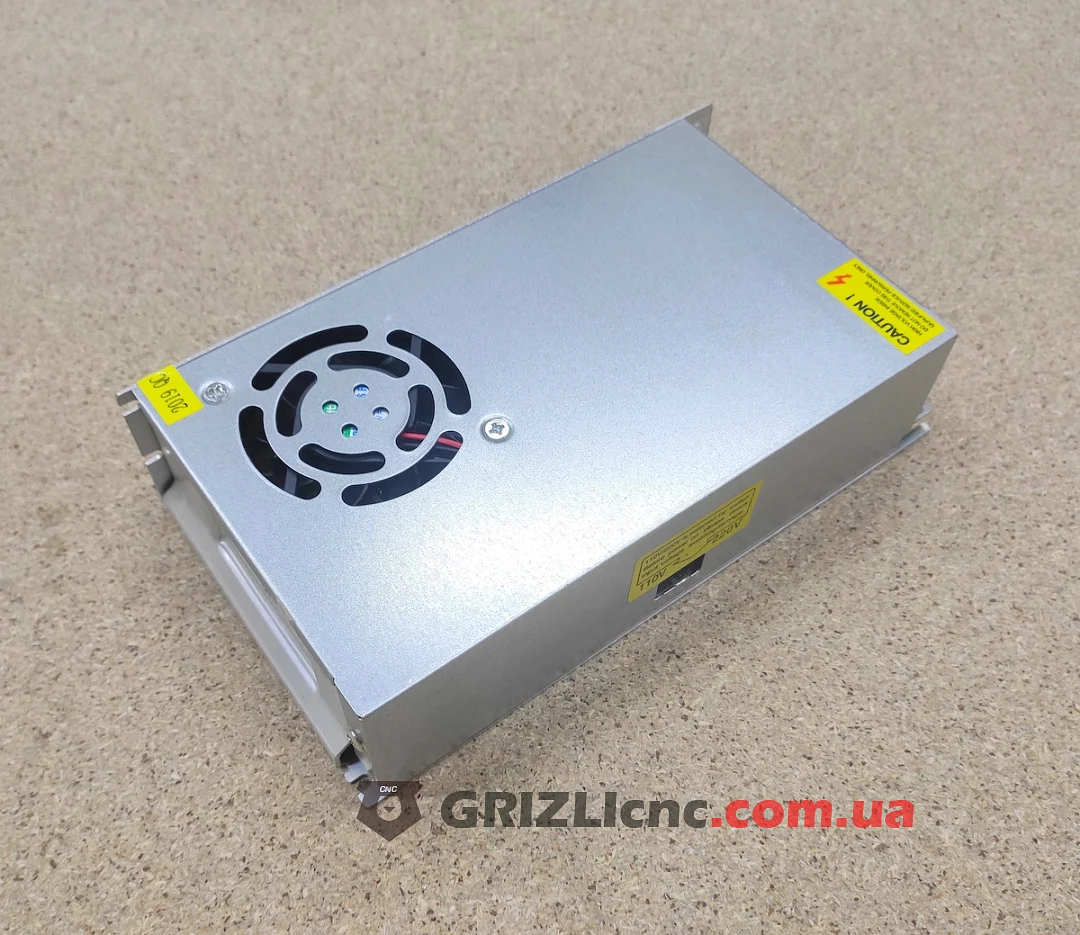

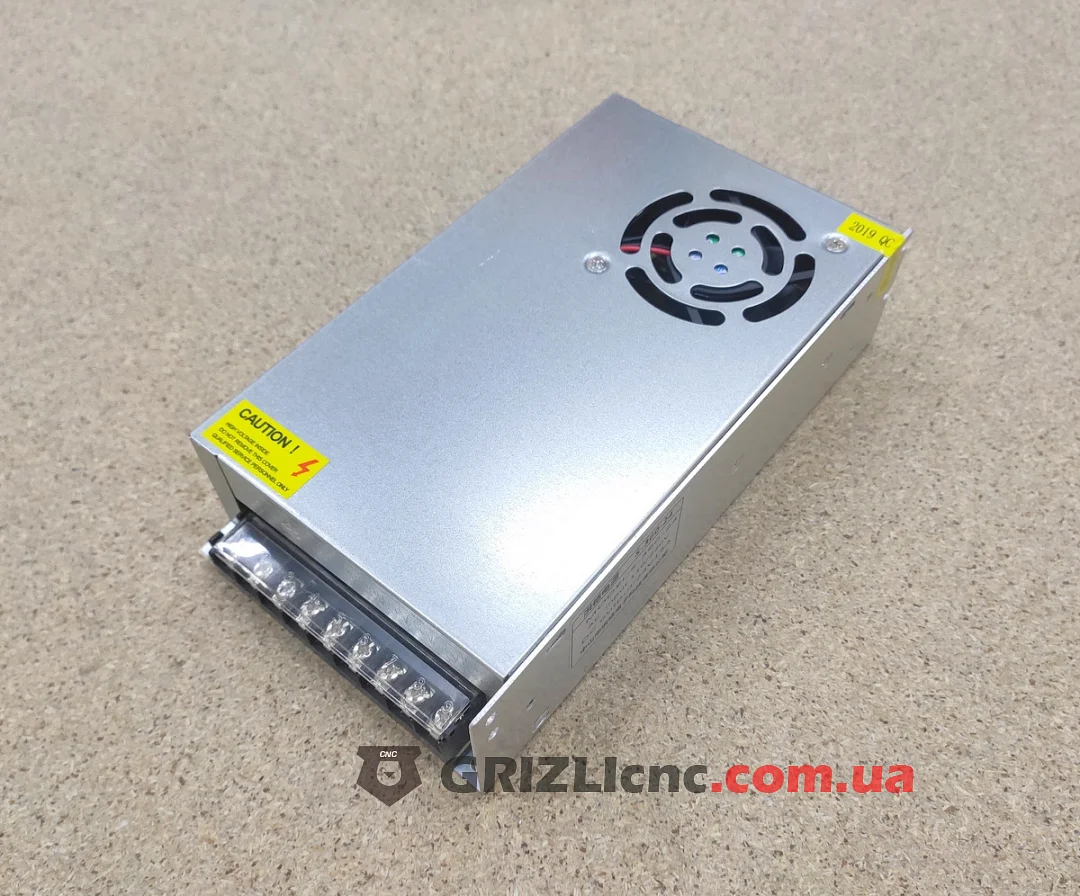

Импульсный блок питания на 24 В постоянного тока с выходным током до 12.5 А и мощностью 300 Вт. Корпус металлический с перфорацией, на крышке стоит вентилятор, на торце клеммная колодка под прозрачной защитной крышкой. Блок питается от сети 220 В 50/60 Гц.

Для чего подходит

Напряжение 24 В подходит для драйверов шаговых двигателей, контроллеров, индуктивных датчиков, реле и вентиляторов шкафа. Мощности 300 Вт хватает на несколько драйверов небольшого станка. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %: блок, который постоянно работает на пределе, сильнее греется и быстрее выходит из строя.

Охлаждение

Вентилятор продувает корпус и отводит тепло от силовых элементов. Отверстия вентилятора и перфорацию корпуса нельзя закрывать: оставьте свободное место над крышкой и по бокам и не ставьте блок вплотную к другим нагревающимся устройствам.

Подключение

На боковой стенке есть переключатель входного напряжения 110/220 В. Перед первым включением проверьте, что он стоит в положении 220 В: в положении 110 В подключение к сети 220 В выводит блок из строя. Сеть подключают к входным клеммам по маркировке на колодке, корпус обязательно соединяют с заземлением через клемму заземления, а 24 В снимают с выходных клемм. Провода к драйверам подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
