Блок живлення 24 В 10 А 240 Вт для верстата ЧПУ

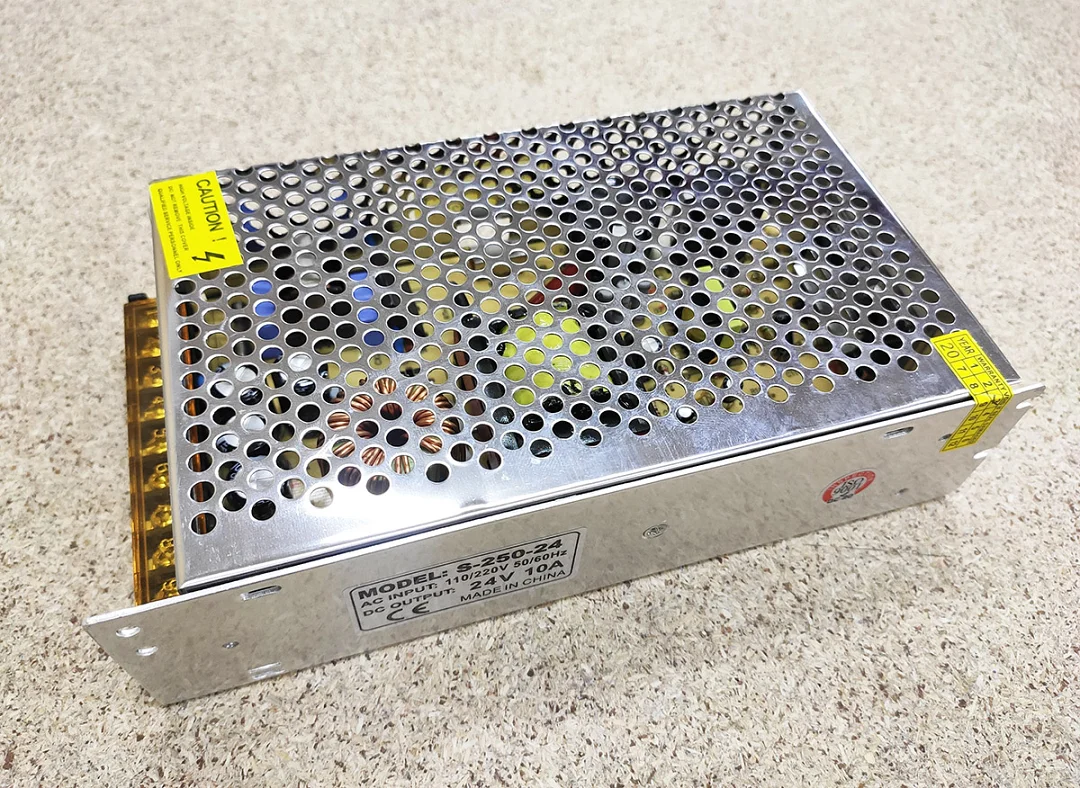

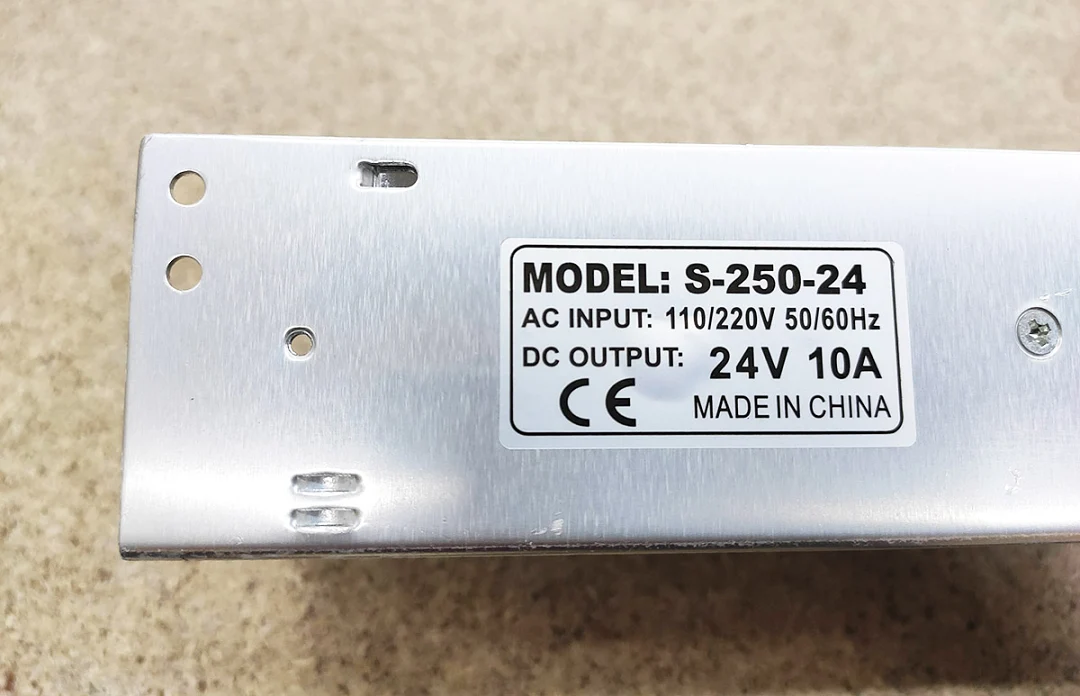

Імпульсний блок живлення S-250-24 на 24 В постійного струму з вихідним струмом до 10 А і потужністю 240 Вт (24 В x 10 А, корпус серії S-250). Корпус металевий, повністю перфорований, вентилятора немає, клемна колодка закрита прозорою захисною кришкою. Вхід за маркуванням 110/220 В 50/60 Гц, в Україні блок працює від мережі 220 В.

Для чого підходить

Напруга 24 В підходить для драйверів крокових двигунів, контролерів, індуктивних датчиків, реле і вентиляторів шафи. Зручно, коли силова частина і кола керування живляться від однієї напруги: датчики і входи контролера на 24 В підключають до того самого блока. При підборі складають потужність усіх споживачів і залишають запас 20-30 %: блок, який постійно працює на межі, сильніше гріється і швидше виходить з ладу.

Охолодження і встановлення

Вентилятора немає: тепло виходить через перфорований металевий корпус, тому блок працює безшумно і в ньому нічому зношуватися, але йому потрібне вільне повітря навколо. Не закривайте перфорацію, не ставте блок впритул до інших пристроїв, що нагріваються, і залиште місце над ним. Корпус не вологозахищений: блок ставлять у сухому приміщенні й захищають від металевої стружки і струмопровідного пилу, найкраще в закритій шафі керування.

Підключення

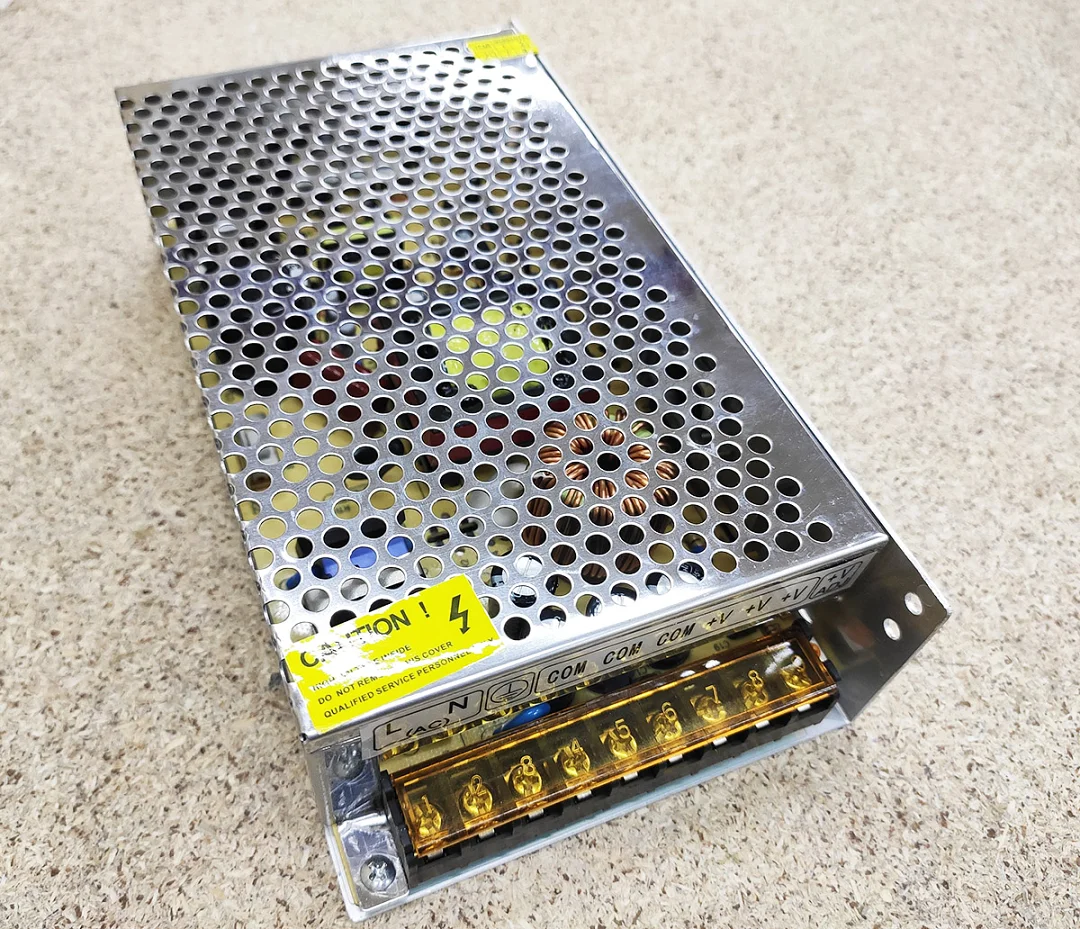

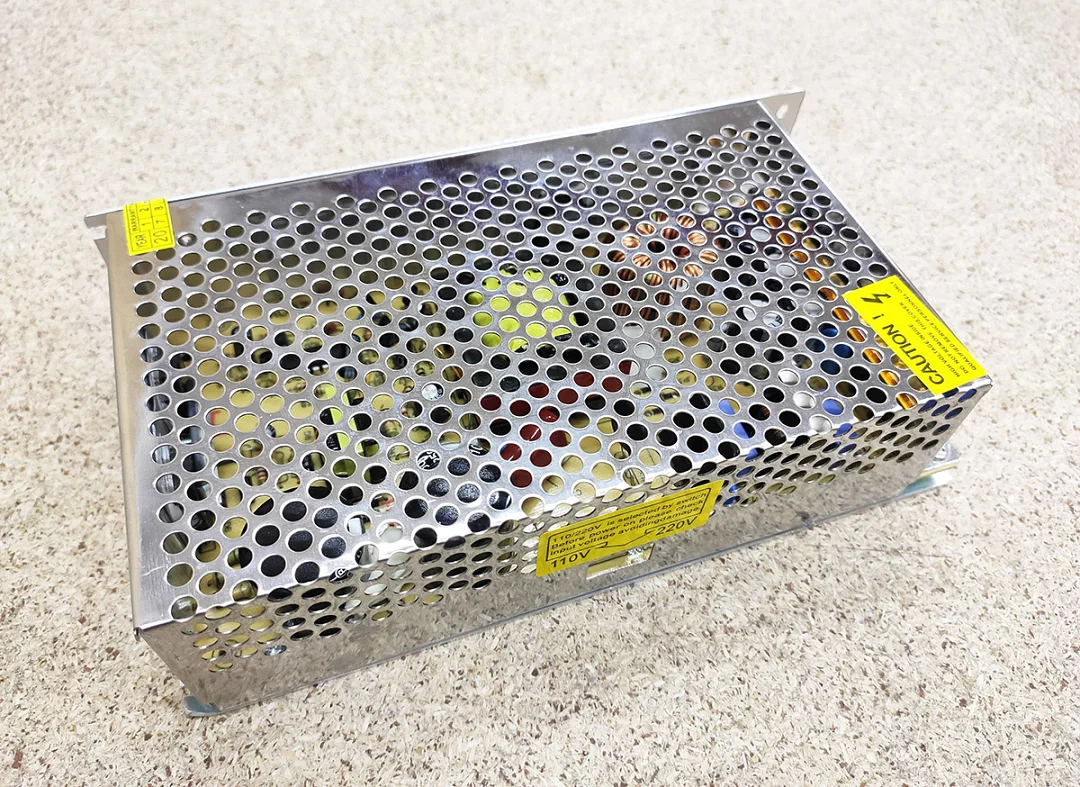

Перед першим увімкненням перевірте перемикач вхідної напруги 110/220 В на бічній стінці: він має стояти в положенні 220 В, у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Маркування колодки: L і N - мережа, клема заземлення, по три клеми COM (мінус) і +V (плюс), поруч підстроювальний резистор +V ADJ і світлодіод індикації роботи. Мережу підключають до клем L і N, а напругу 24 В знімають з вихідних клем. Підстроювальним резистором +V ADJ вихідну напругу можна трохи підняти або опустити, наприклад щоб компенсувати падіння на довгих дротах. Корпус обов’язково з’єднують із заземленням. Дроти підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
