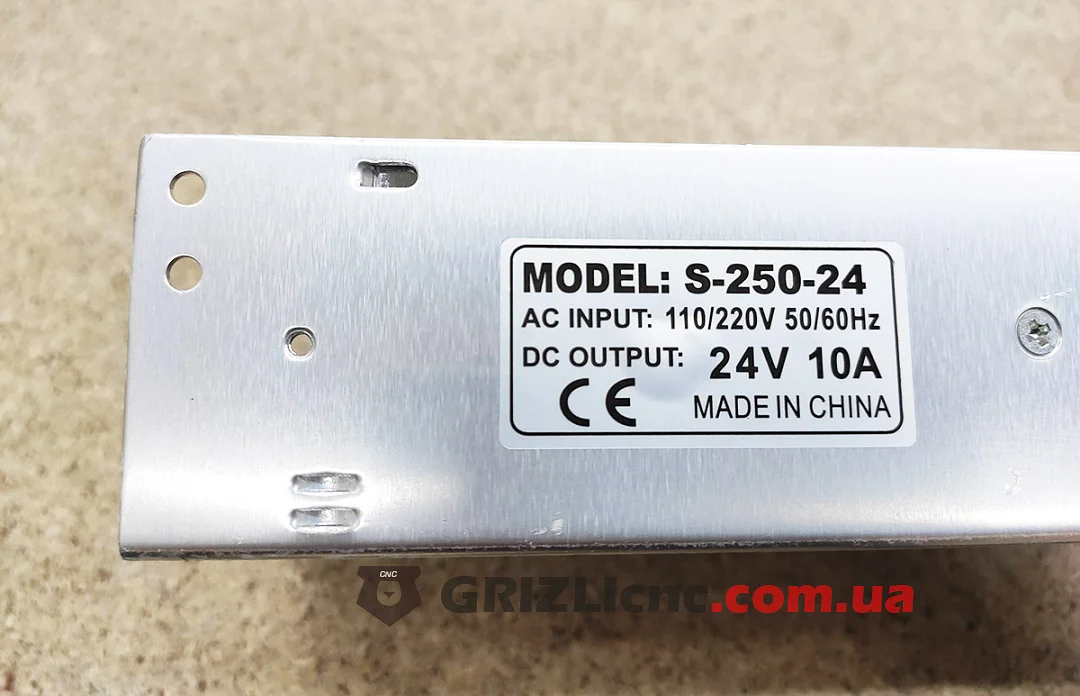

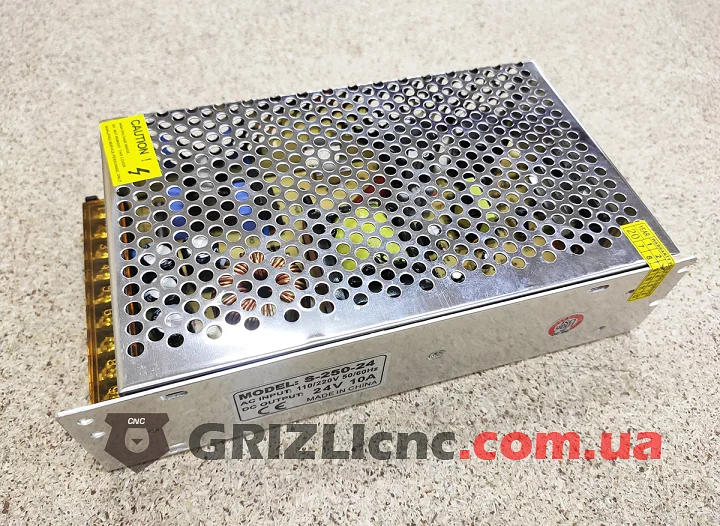

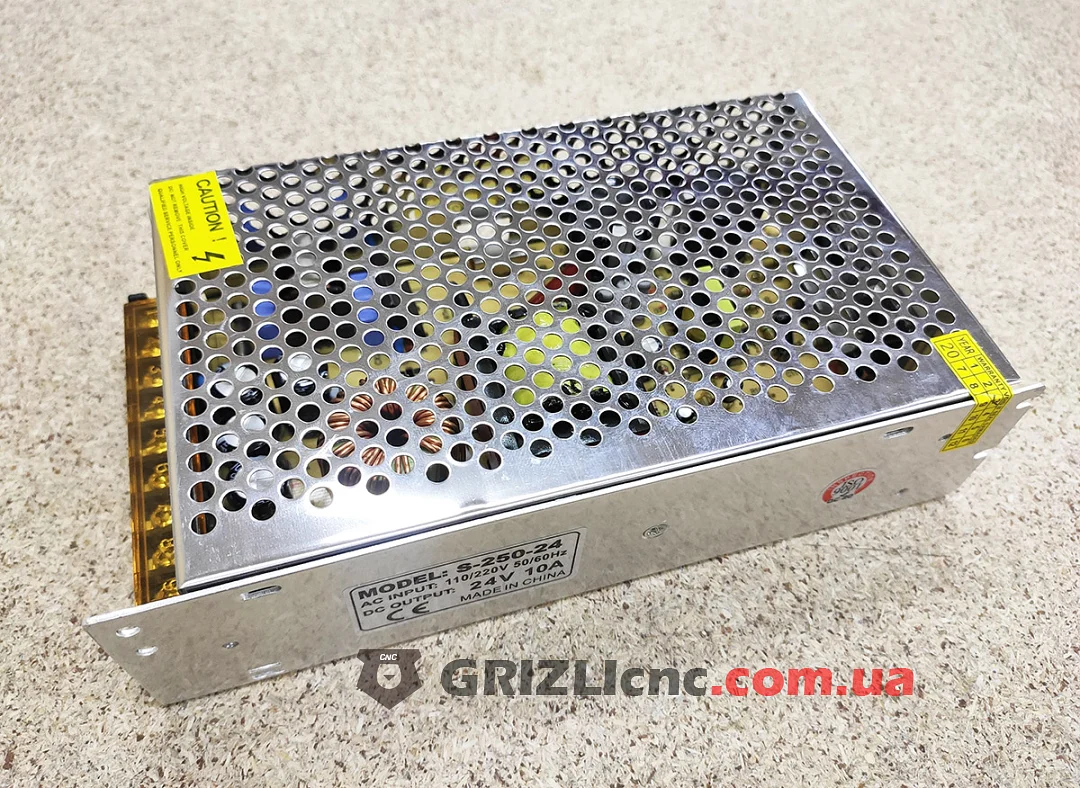

Импульсный блок питания S-250-24 на 24 В постоянного тока с выходным током до 10 А и мощностью 240 Вт (24 В x 10 А, корпус серии S-250). Корпус металлический, полностью перфорированный, вентилятора нет, клеммная колодка закрыта прозрачной защитной крышкой. Вход по маркировке 110/220 В 50/60 Гц, в Украине блок работает от сети 220 В.
Для чего подходит
Напряжение 24 В подходит для драйверов шаговых двигателей, контроллеров, индуктивных датчиков, реле и вентиляторов шкафа. Удобно, когда силовая часть и цепи управления питаются от одного напряжения: датчики и входы контроллера на 24 В подключают к тому же блоку. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %: блок, который постоянно работает на пределе, сильнее греется и быстрее выходит из строя.
Охлаждение и установка

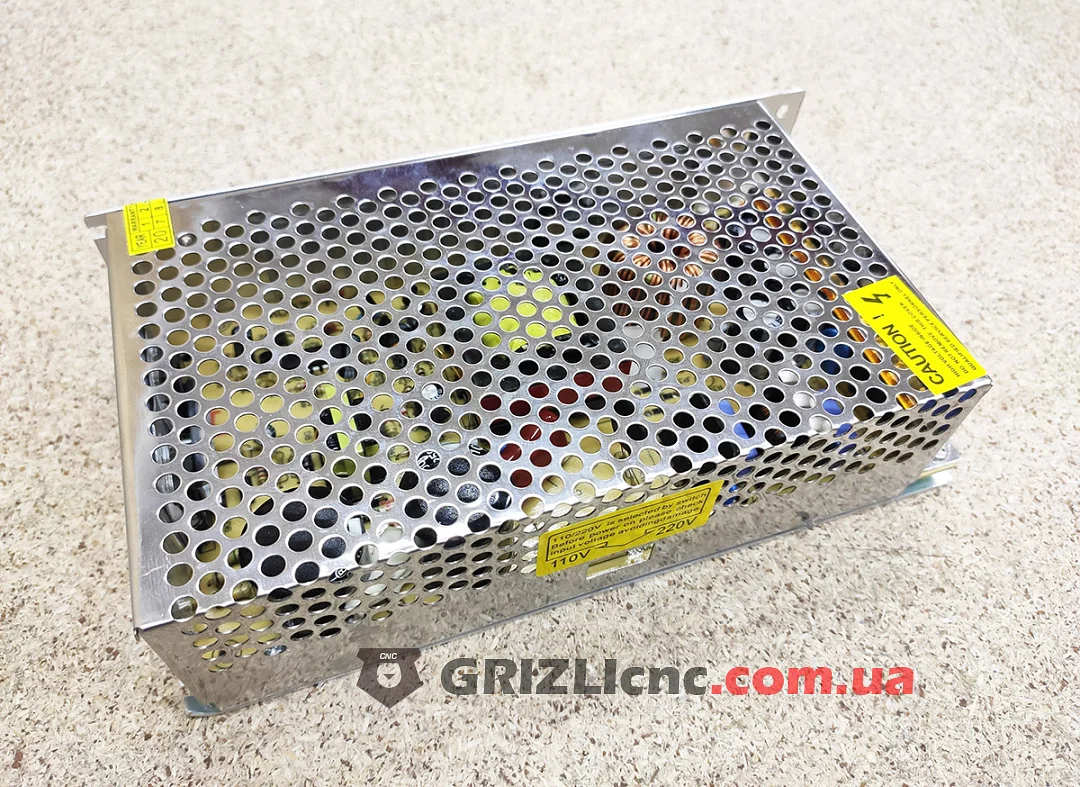

Вентилятора нет: тепло уходит через перфорированный металлический корпус, поэтому блок работает бесшумно и в нём нечему изнашиваться, но ему нужен свободный воздух вокруг. Не закрывайте перфорацию, не ставьте блок вплотную к другим нагревающимся устройствам и оставьте место над ним. Корпус не влагозащищённый: блок ставят в сухом помещении и защищают от металлической стружки и токопроводящей пыли, лучше всего в закрытом шкафу управления.
Подключение

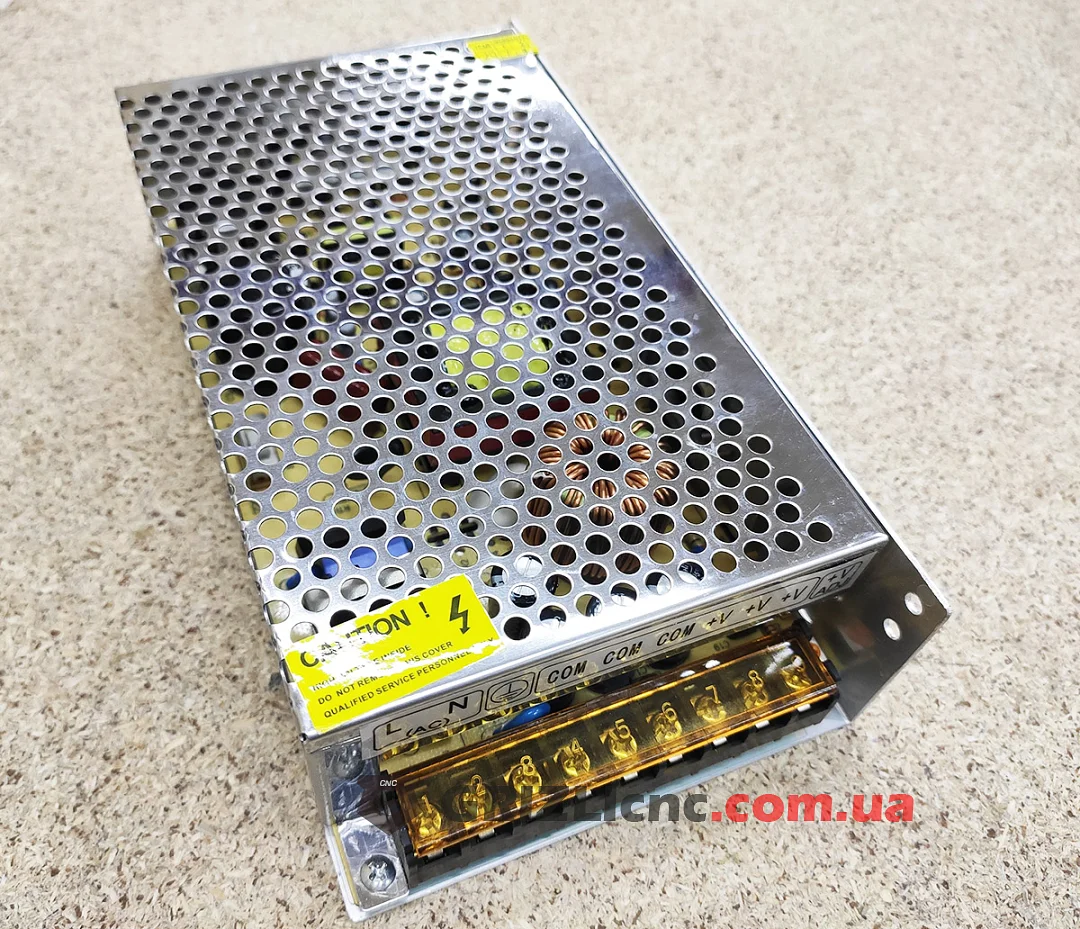

Перед первым включением проверьте переключатель входного напряжения 110/220 В на боковой стенке: он должен стоять в положении 220 В, в положении 110 В подключение к сети 220 В выводит блок из строя. Маркировка колодки: L и N - сеть, клемма заземления, по три клеммы COM (минус) и +V (плюс), рядом подстроечный резистор +V ADJ и светодиод индикации работы. Сеть подключают к клеммам L и N, а напряжение 24 В снимают с выходных клемм. Подстроечным резистором +V ADJ выходное напряжение можно немного поднять или опустить, например чтобы компенсировать падение на длинных проводах. Корпус обязательно соединяют с заземлением. Провода подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
