Блок живлення 12 В 6.5 А 80 Вт для верстата ЧПУ

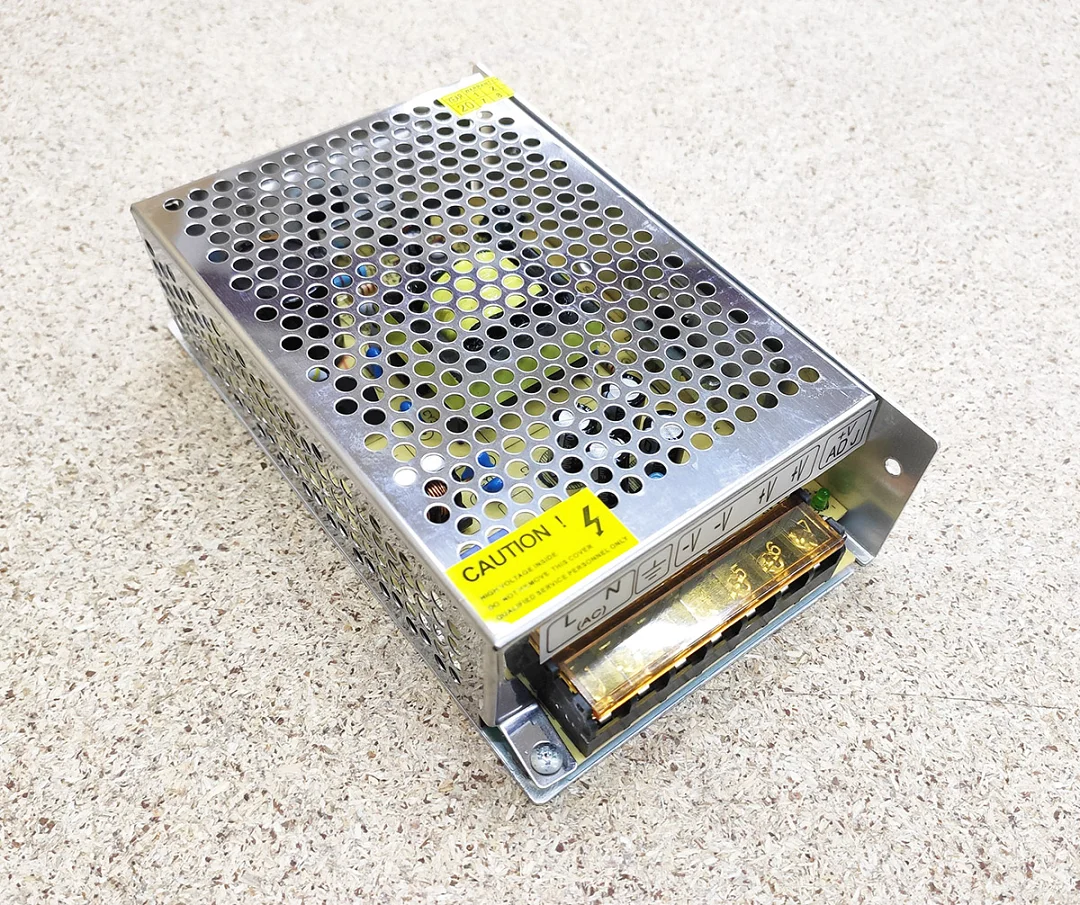

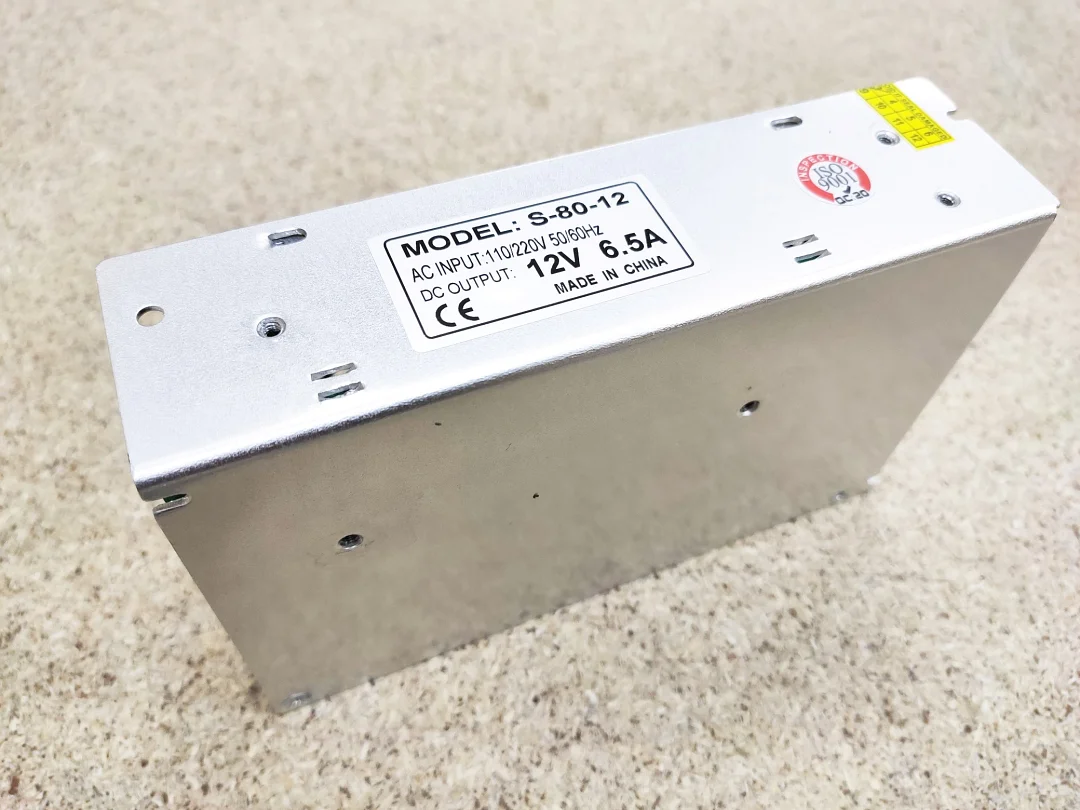

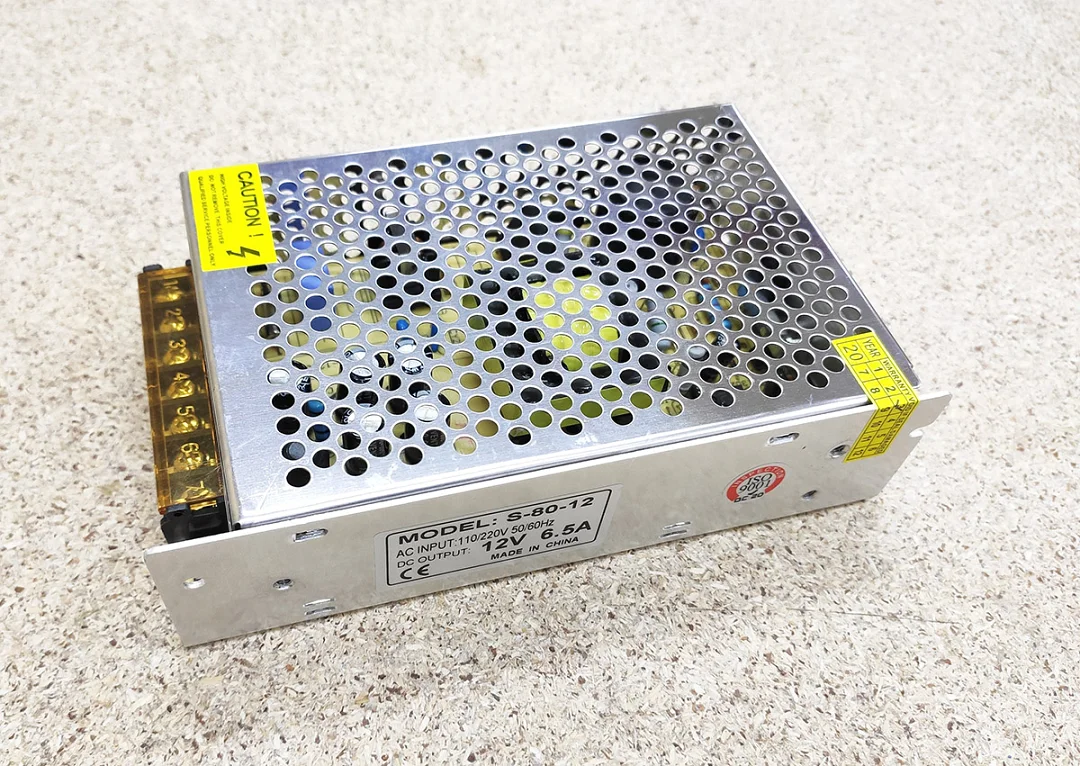

Імпульсний блок живлення S-80-12 на 12 В постійного струму з вихідним струмом до 6.5 А і потужністю 80 Вт (12 В x 6.5 А = 78 Вт). Корпус металевий, повністю перфорований, вентилятора немає, клемна колодка закрита прозорою захисною кришкою. Вхід за маркуванням 110/220 В 50/60 Гц, в Україні блок працює від мережі 220 В.

Для чого підходить

Напруга 12 В потрібна для контролерів і плат оптичної розв’язки, індуктивних датчиків на 12 В, реле, вентиляторів, світлодіодного підсвічування робочої зони і насосів охолодження шпинделя на 12 В. Окремий невеликий блок для кіл керування відокремлює їх від силового блока драйверів: завади і просідання напруги під час розгону двигунів не доходять до контролера. При підборі складають потужність усіх споживачів і залишають запас 20-30 %.

Охолодження і встановлення

Вентилятора немає: тепло виходить через перфорований металевий корпус, тому блок працює безшумно і в ньому нічому зношуватися, але йому потрібне вільне повітря навколо. Не закривайте перфорацію, не ставте блок впритул до інших пристроїв, що нагріваються, і залиште місце над ним. Корпус не вологозахищений: блок ставлять у сухому приміщенні й захищають від металевої стружки і струмопровідного пилу, найкраще в закритій шафі керування.

Підключення

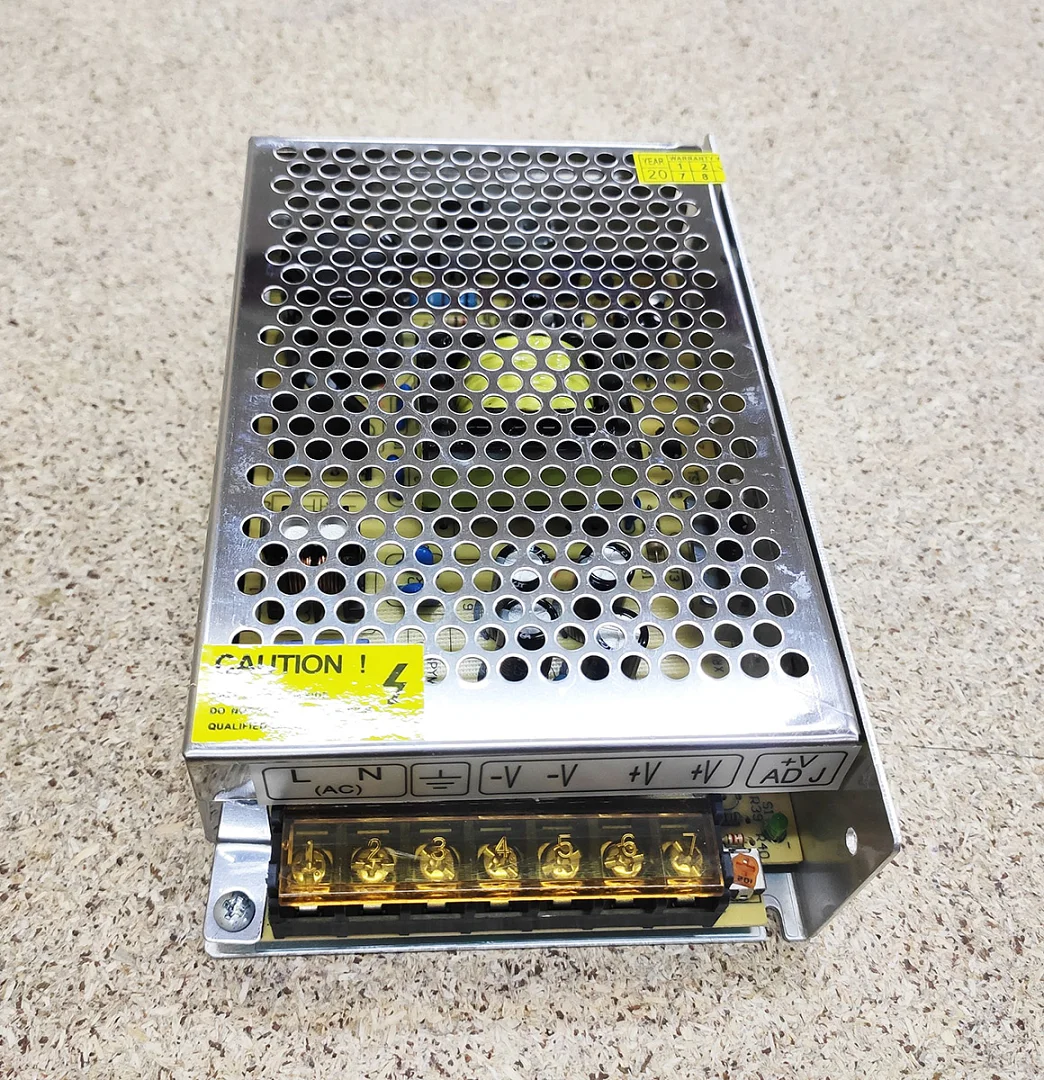

Маркування колодки: L і N - мережа, клема заземлення, по дві клеми -V (мінус) і +V (плюс), поруч підстроювальний резистор +V ADJ. Мережу підключають до клем L і N, а напругу 12 В знімають з вихідних клем. Підстроювальним резистором +V ADJ вихідну напругу можна трохи підняти або опустити, наприклад щоб компенсувати падіння на довгих дротах. Корпус обов’язково з’єднують із заземленням. Дроти підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
