Блок питания 12 В 6.5 А 80 Вт для станка ЧПУ

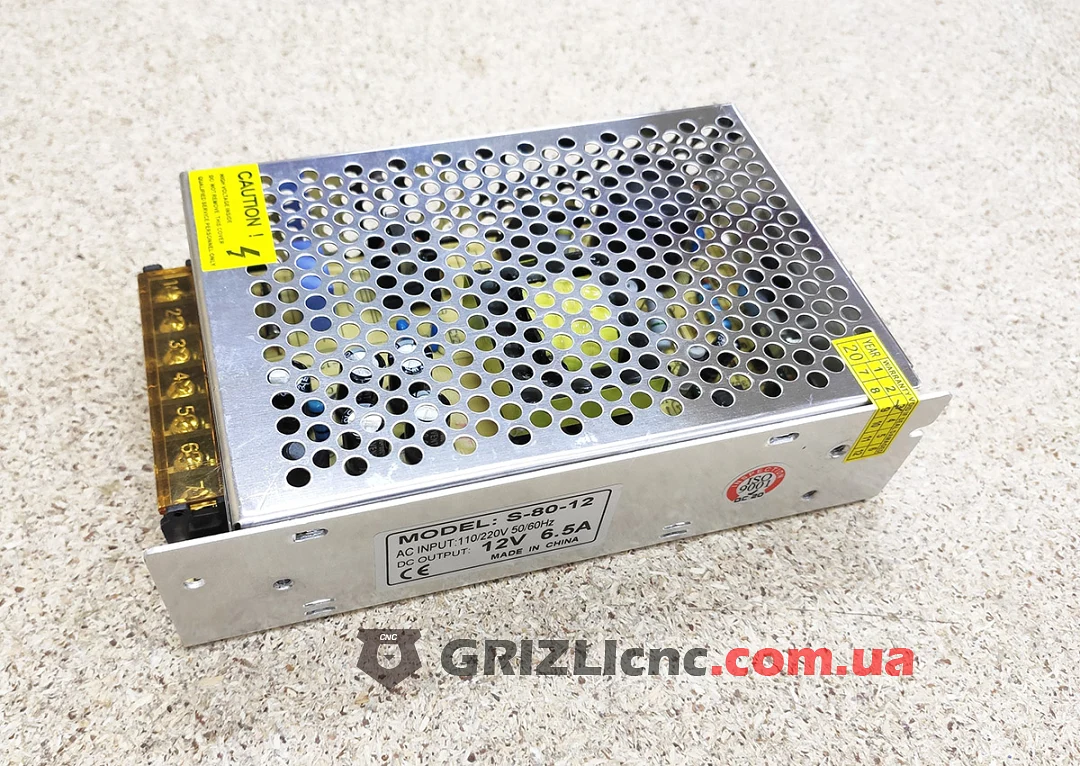

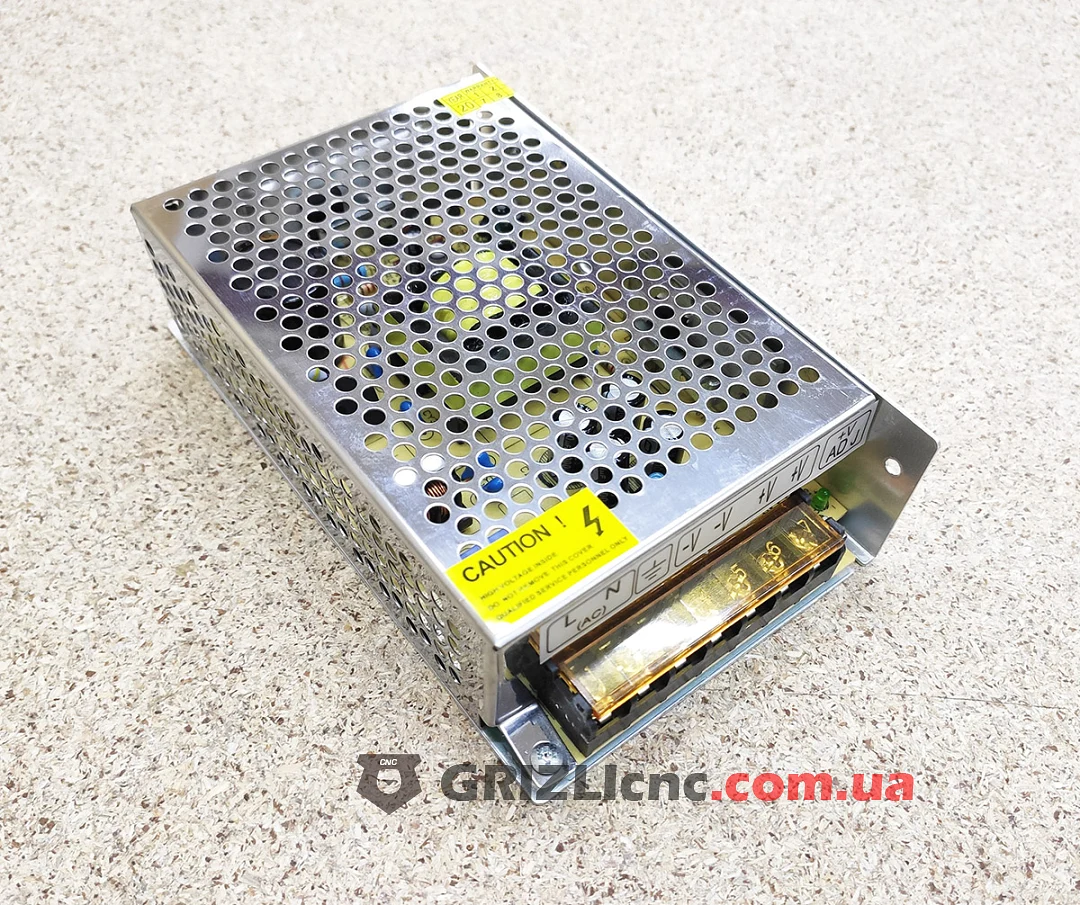

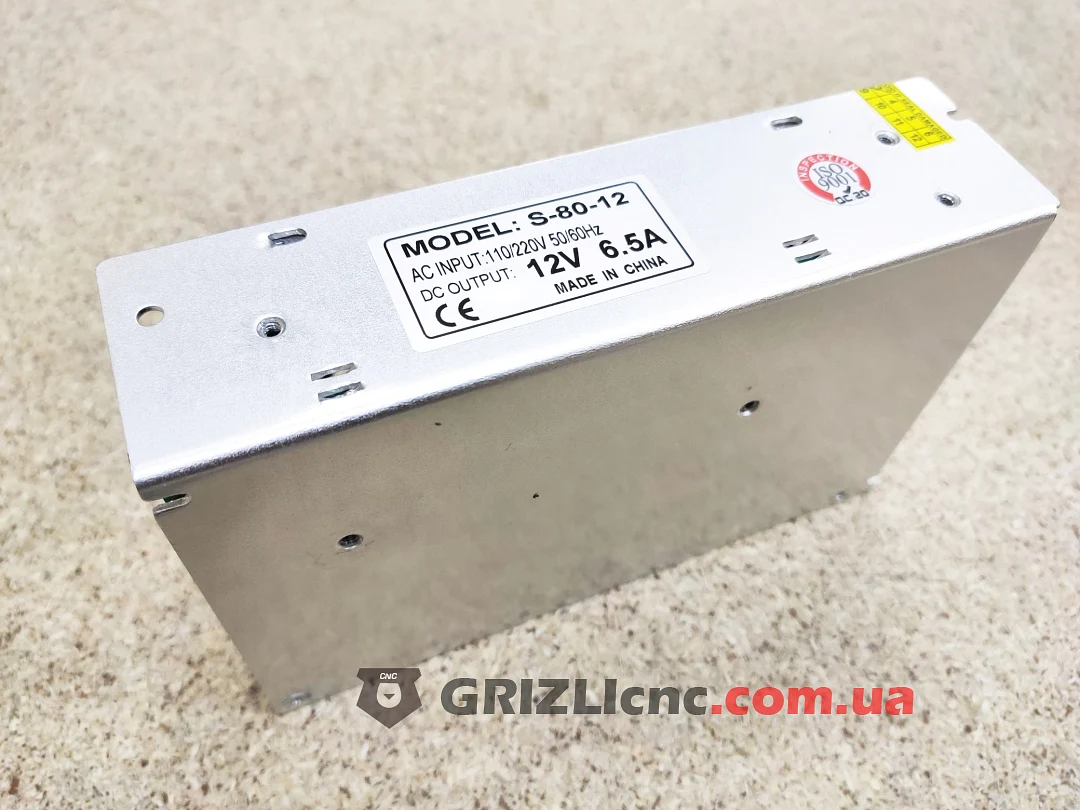

Импульсный блок питания S-80-12 на 12 В постоянного тока с выходным током до 6.5 А и мощностью 80 Вт (12 В x 6.5 А = 78 Вт). Корпус металлический, полностью перфорированный, вентилятора нет, клеммная колодка закрыта прозрачной защитной крышкой. Вход по маркировке 110/220 В 50/60 Гц, в Украине блок работает от сети 220 В.

Для чего подходит

Напряжение 12 В нужно для контроллеров и плат опторазвязки, индуктивных датчиков на 12 В, реле, вентиляторов, светодиодной подсветки рабочей зоны и насосов охлаждения шпинделя на 12 В. Отдельный небольшой блок для цепей управления отделяет их от силового блока драйверов: помехи и просадки напряжения при разгоне двигателей не доходят до контроллера. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %.

Охлаждение и установка

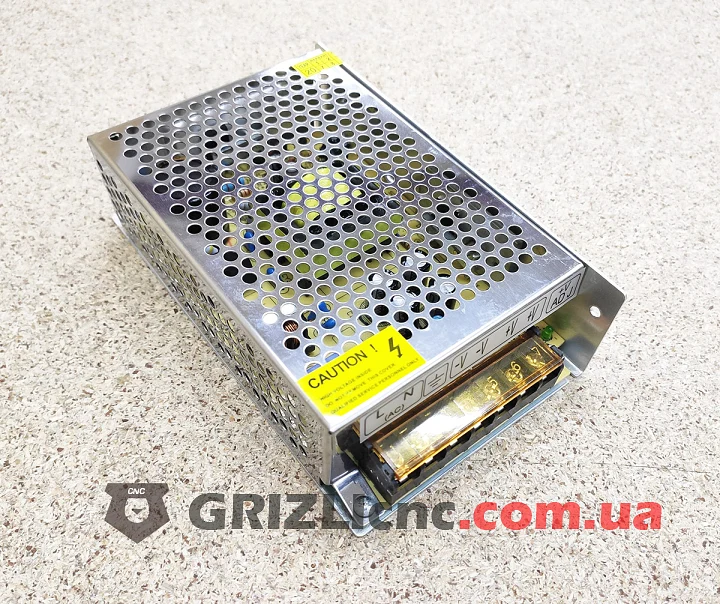

Вентилятора нет: тепло уходит через перфорированный металлический корпус, поэтому блок работает бесшумно и в нём нечему изнашиваться, но ему нужен свободный воздух вокруг. Не закрывайте перфорацию, не ставьте блок вплотную к другим нагревающимся устройствам и оставьте место над ним. Корпус не влагозащищённый: блок ставят в сухом помещении и защищают от металлической стружки и токопроводящей пыли, лучше всего в закрытом шкафу управления.

Подключение

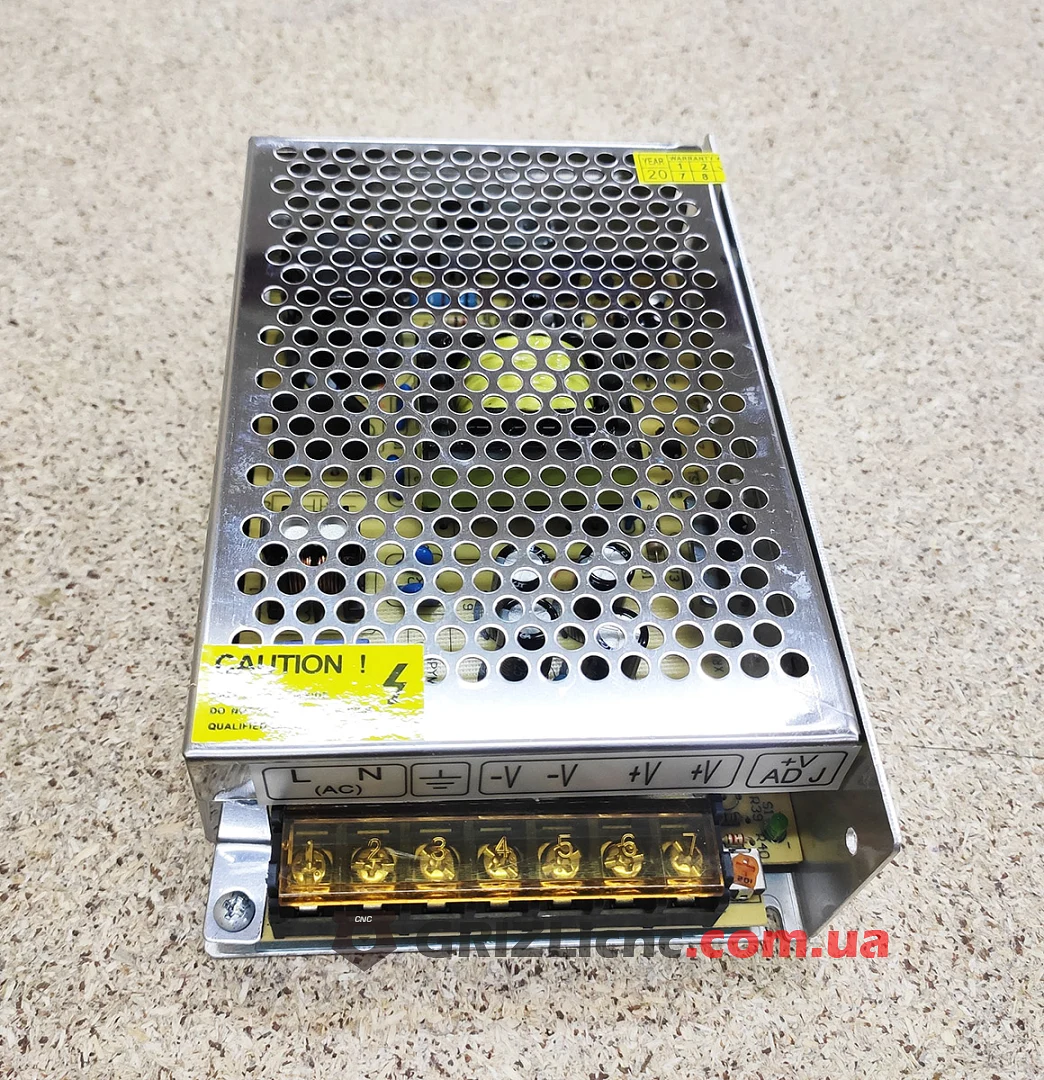

Маркировка колодки: L и N - сеть, клемма заземления, по две клеммы -V (минус) и +V (плюс), рядом подстроечный резистор +V ADJ. Сеть подключают к клеммам L и N, а напряжение 12 В снимают с выходных клемм. Подстроечным резистором +V ADJ выходное напряжение можно немного поднять или опустить, например чтобы компенсировать падение на длинных проводах. Корпус обязательно соединяют с заземлением. Провода подбирают по току и затягивают винты клемм до упора, слабый контакт под током греется. Работы на колодке выполняйте только при отключённой сети.
