Блок живлення 12 В 8.5 А 102 Вт для верстата ЧПУ

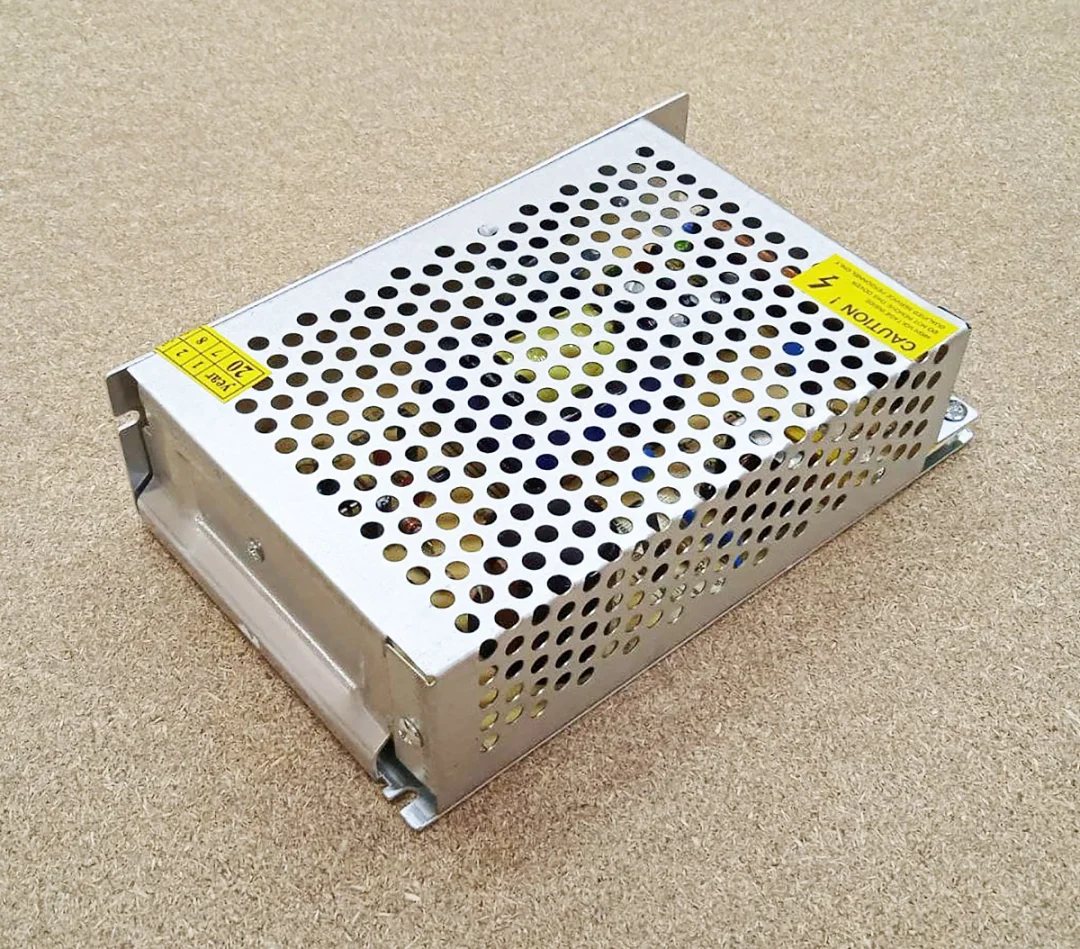

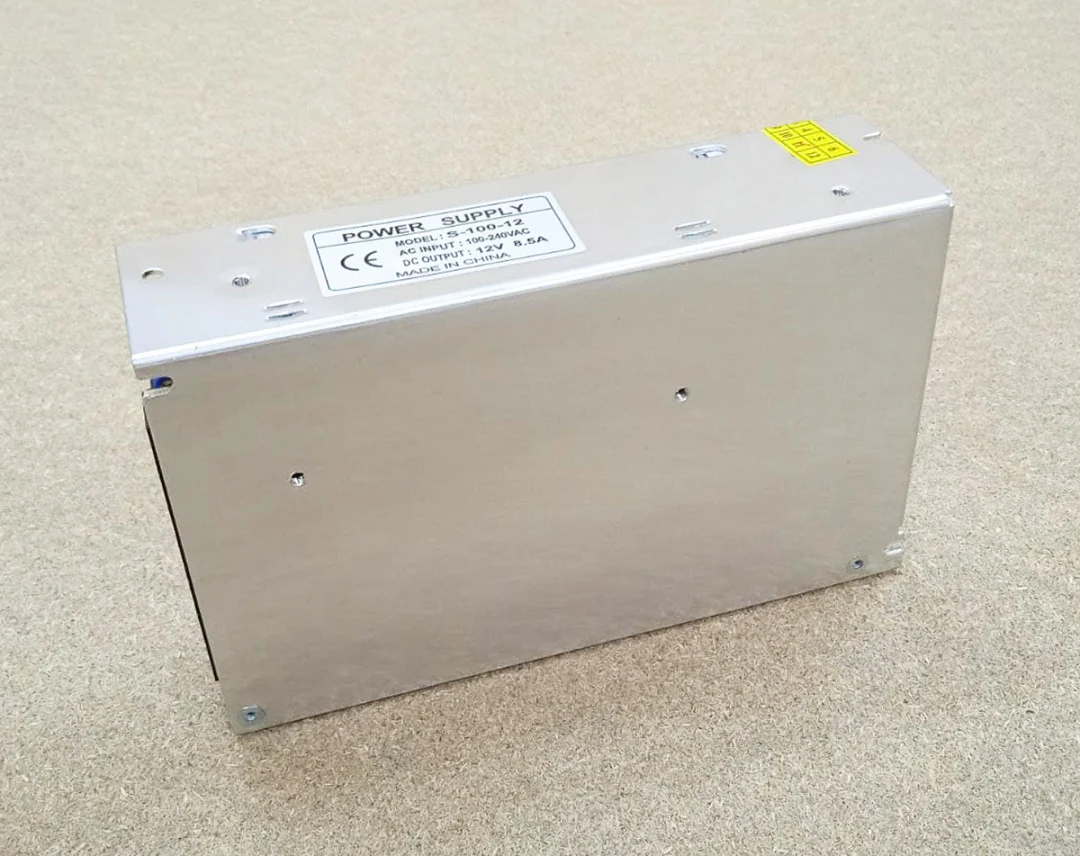

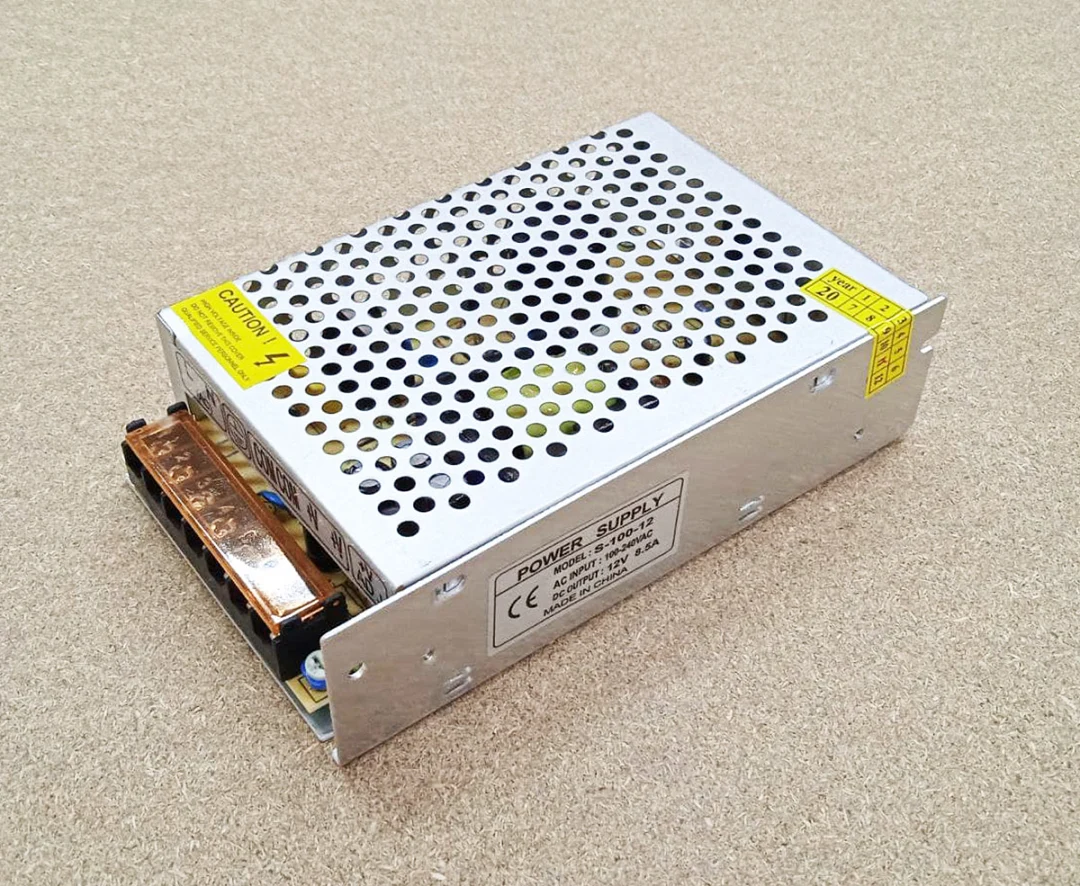

Імпульсний блок живлення S-100-12 на 12 В постійного струму з вихідним струмом до 8.5 А і потужністю 102 Вт. Корпус металевий з перфорованою кришкою, охолодження пасивне: вентилятора немає, тому блок працює безшумно і в ньому нічому зношуватися. Клемна колодка закрита прозорою захисною кришкою, поруч стоїть підстроювальний резистор вихідної напруги.

Для чого підходить

Напруга 12 В потрібна для контролерів і плат оптичної розв’язки, індуктивних датчиків на 12 В, реле, вентиляторів, світлодіодного підсвічування робочої зони і насосів охолодження шпинделя на 12 В. Окремий невеликий блок для кіл керування відокремлює їх від силового блока драйверів: завади і просідання напруги під час розгону двигунів не доходять до контролера. При підборі складають потужність усіх споживачів і залишають запас 20-30 %.

Охолодження і встановлення

Без вентилятора тепло виходить через перфорацію і металевий корпус, тому блоку потрібне вільне повітря навколо. Не закривайте отвори кришки, не ставте блок впритул до інших пристроїв, що нагріваються, і залиште місце над ним. Перфоровану кришку захищайте від металевої стружки і струмопровідного пилу: блок краще ставити в закриту шафу керування.

Підключення

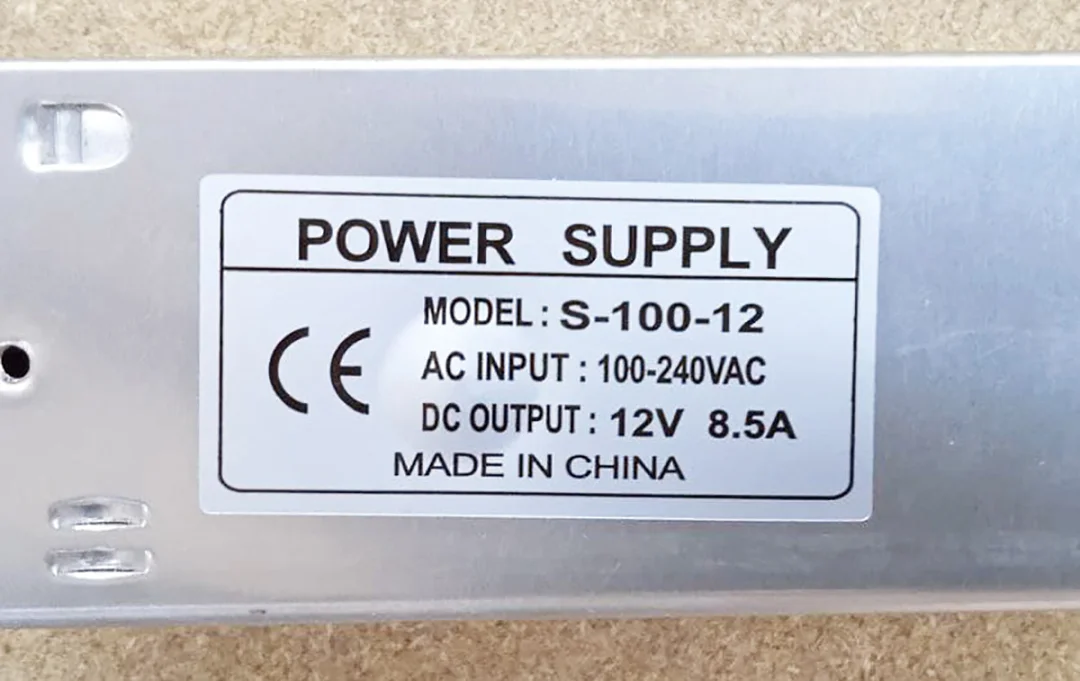

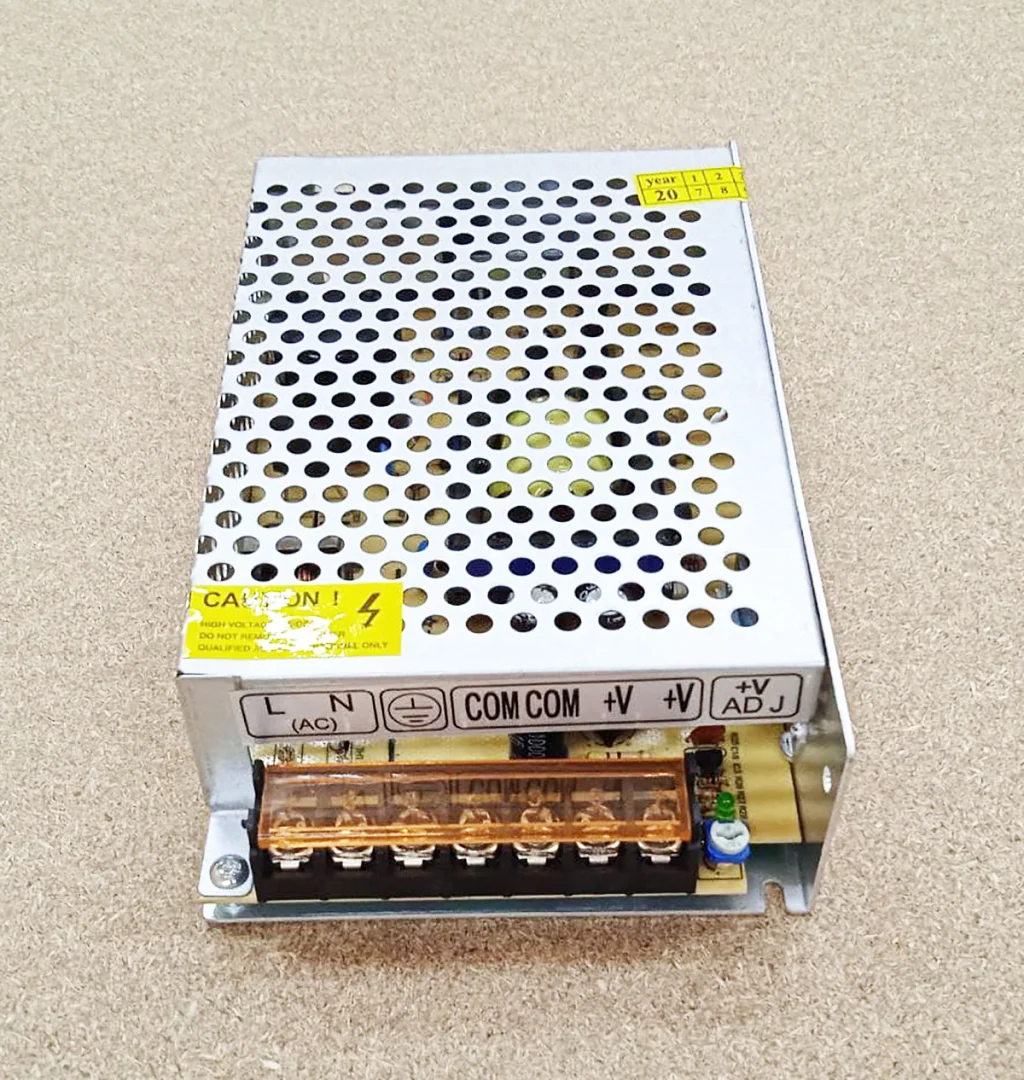

Вхід за маркуванням 100-240 В змінного струму, тому перемикати нічого не потрібно: блок працює від мережі 220 В одразу. Маркування колодки: L і N - мережа, клема заземлення, COM - мінус виходу, +V - плюс 12 В; клем COM і +V по дві, щоб зручно підключити кілька споживачів. Корпус обов’язково з’єднують із заземленням. Підстроювальним резистором вихідну напругу можна трохи підняти або опустити, наприклад щоб компенсувати падіння на довгих дротах. Роботи на колодці виконуйте тільки при відключеній мережі.
