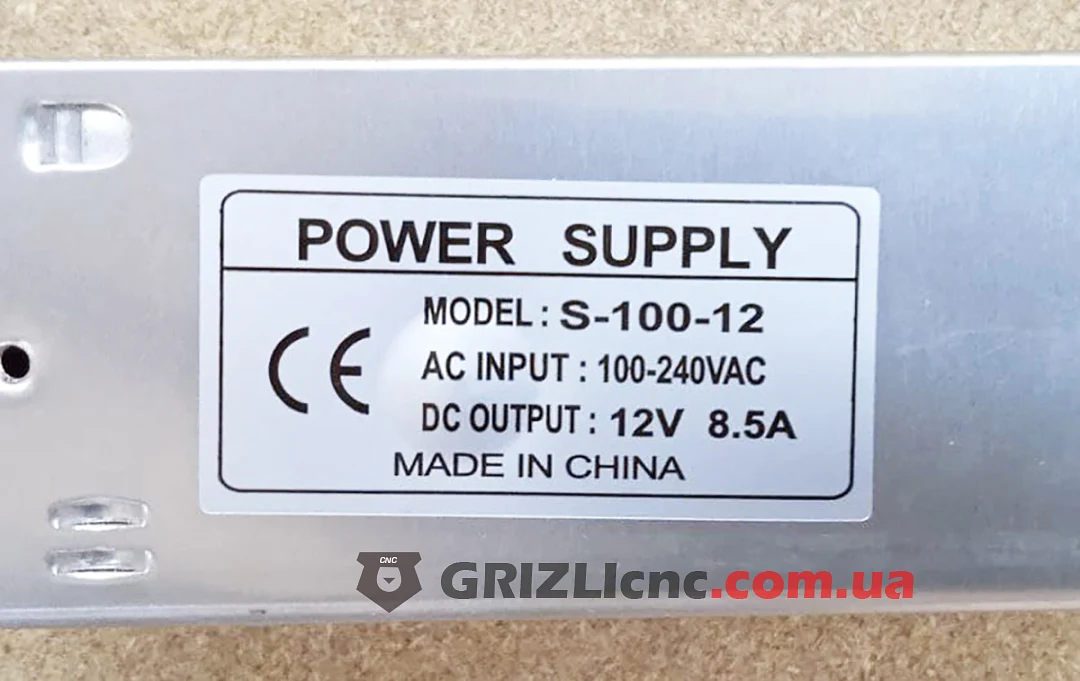

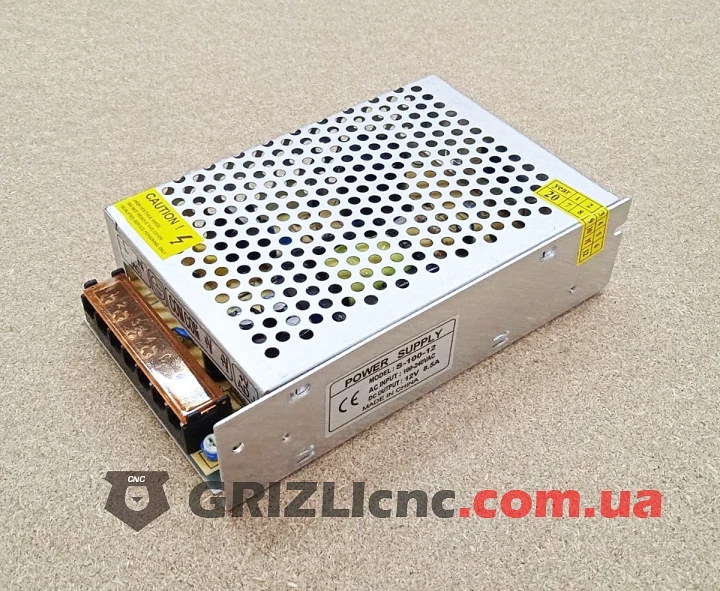

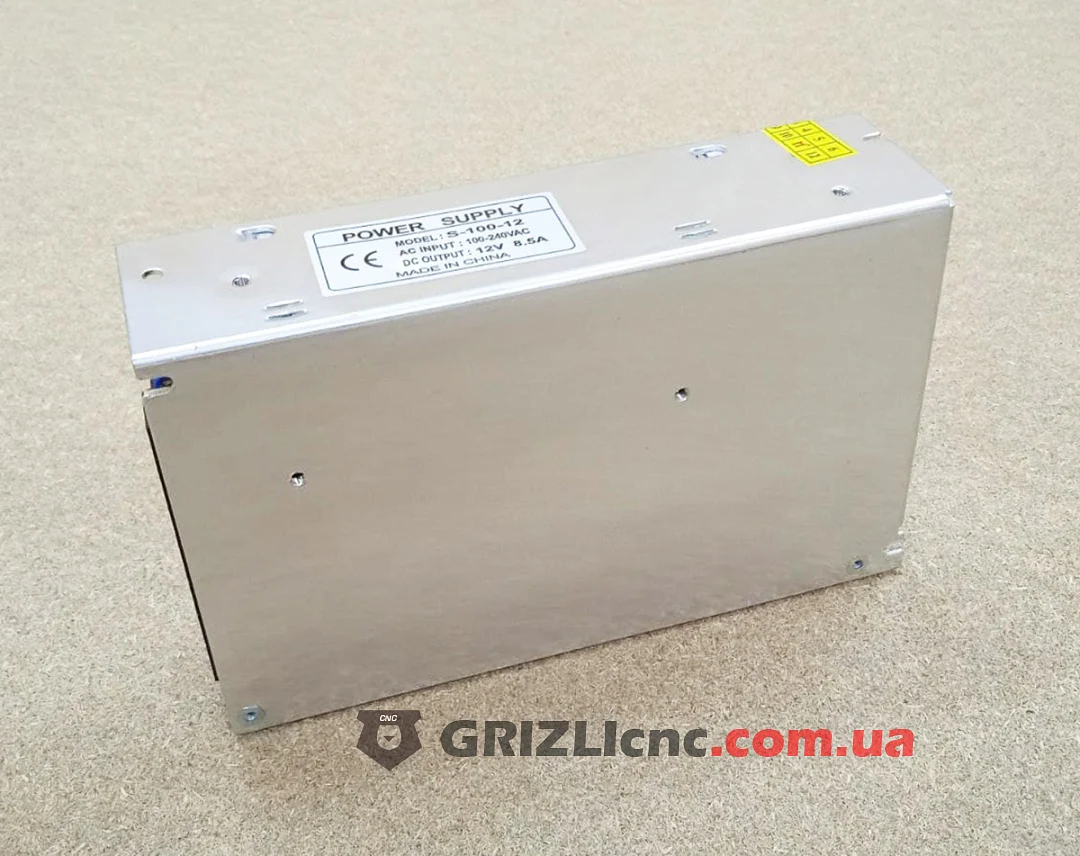

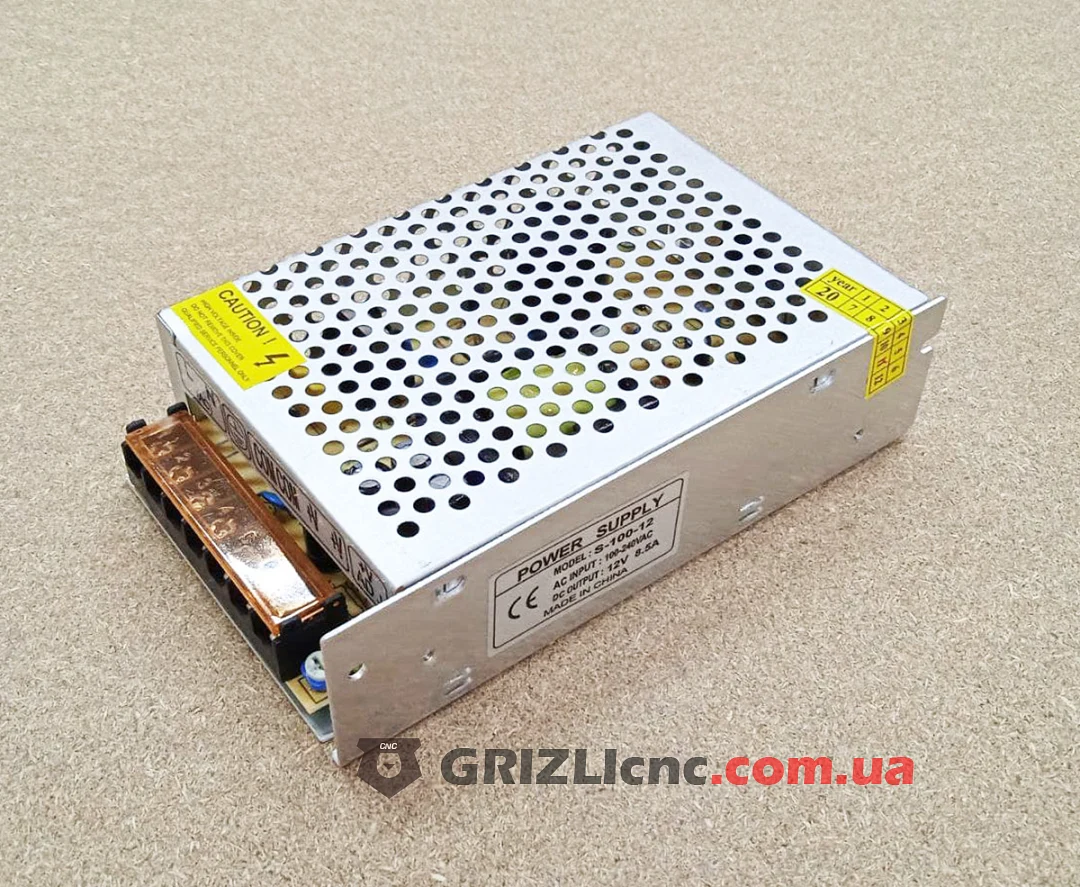

Импульсный блок питания S-100-12 на 12 В постоянного тока с выходным током до 8.5 А и мощностью 102 Вт. Корпус металлический с перфорированной крышкой, охлаждение пассивное: вентилятора нет, поэтому блок работает бесшумно и в нём нечему изнашиваться. Клеммная колодка закрыта прозрачной защитной крышкой, рядом стоит подстроечный резистор выходного напряжения.
Для чего подходит
Напряжение 12 В нужно для контроллеров и плат опторазвязки, индуктивных датчиков на 12 В, реле, вентиляторов, светодиодной подсветки рабочей зоны и насосов охлаждения шпинделя на 12 В. Отдельный небольшой блок для цепей управления отделяет их от силового блока драйверов: помехи и просадки напряжения при разгоне двигателей не доходят до контроллера. При подборе складывают мощность всех потребителей и оставляют запас 20-30 %.
Охлаждение и установка

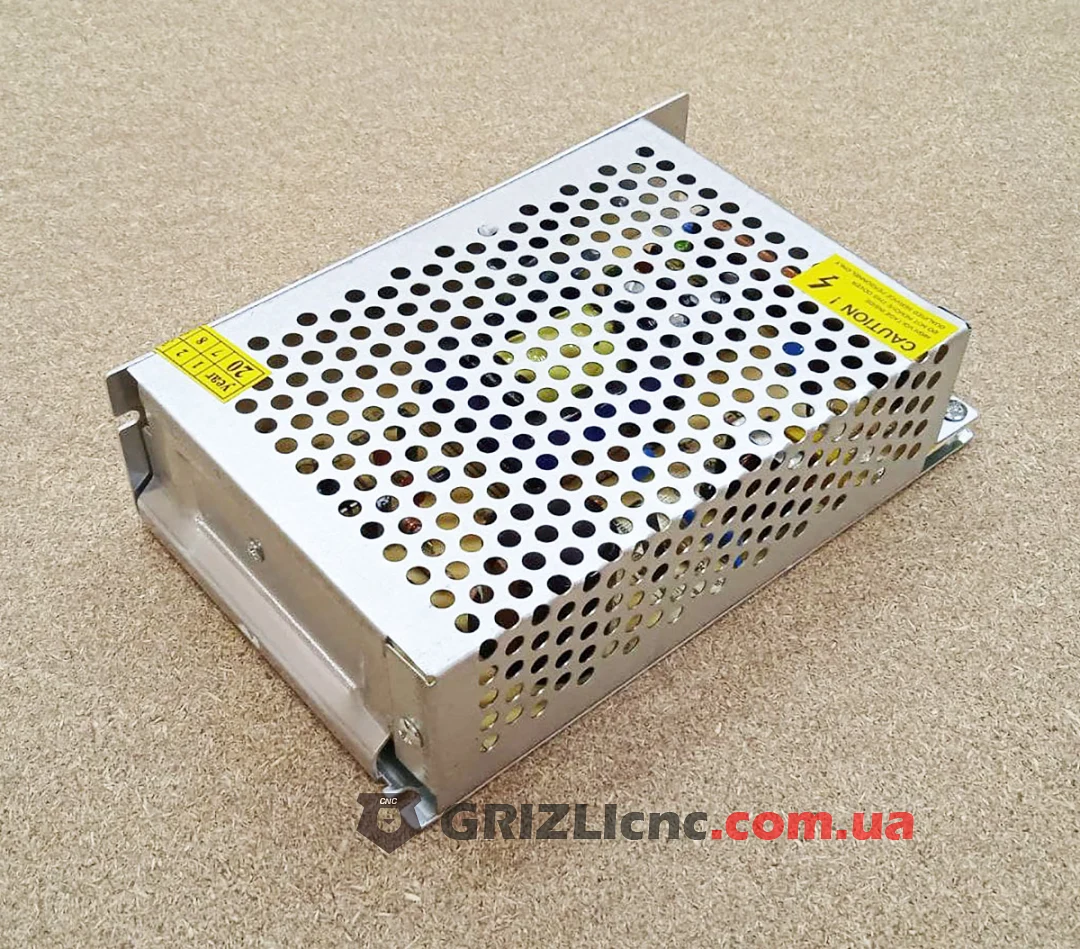

Без вентилятора тепло уходит через перфорацию и металлический корпус, поэтому блоку нужен свободный воздух вокруг. Не закрывайте отверстия крышки, не ставьте блок вплотную к другим нагревающимся устройствам и оставьте место над ним. Перфорированную крышку защищайте от металлической стружки и токопроводящей пыли: блок лучше ставить в закрытый шкаф управления.
Подключение

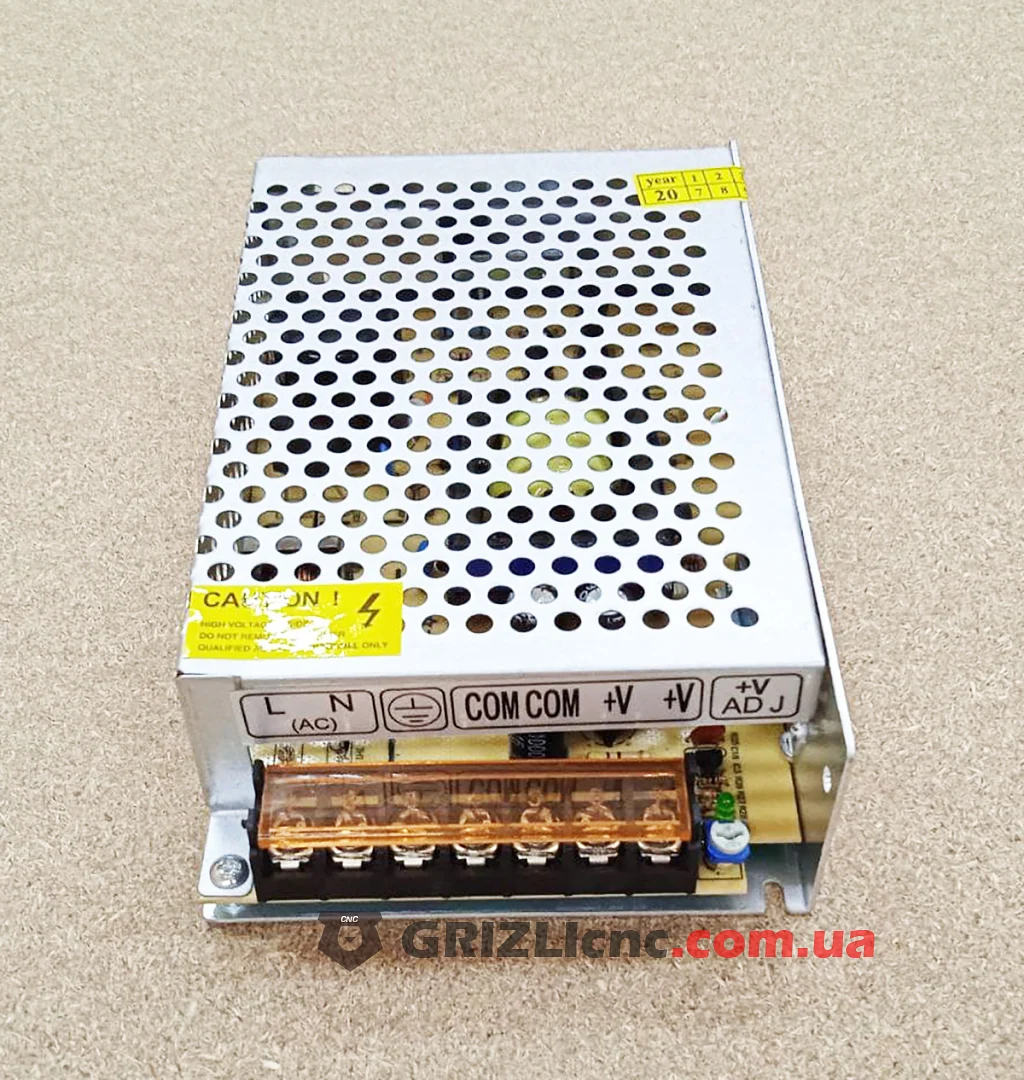

Вход по маркировке 100-240 В переменного тока, поэтому переключать ничего не нужно: блок работает от сети 220 В сразу. Маркировка колодки: L и N - сеть, клемма заземления, COM - минус выхода, +V - плюс 12 В; клемм COM и +V по две, чтобы удобно подключить несколько потребителей. Корпус обязательно соединяют с заземлением. Подстроечным резистором выходное напряжение можно немного поднять или опустить, например чтобы компенсировать падение на длинных проводах. Работы на колодке выполняйте только при отключённой сети.
