Високовольтний блок живлення MYJG100W 100 Вт з дисплеєм для лазерного верстата CO2

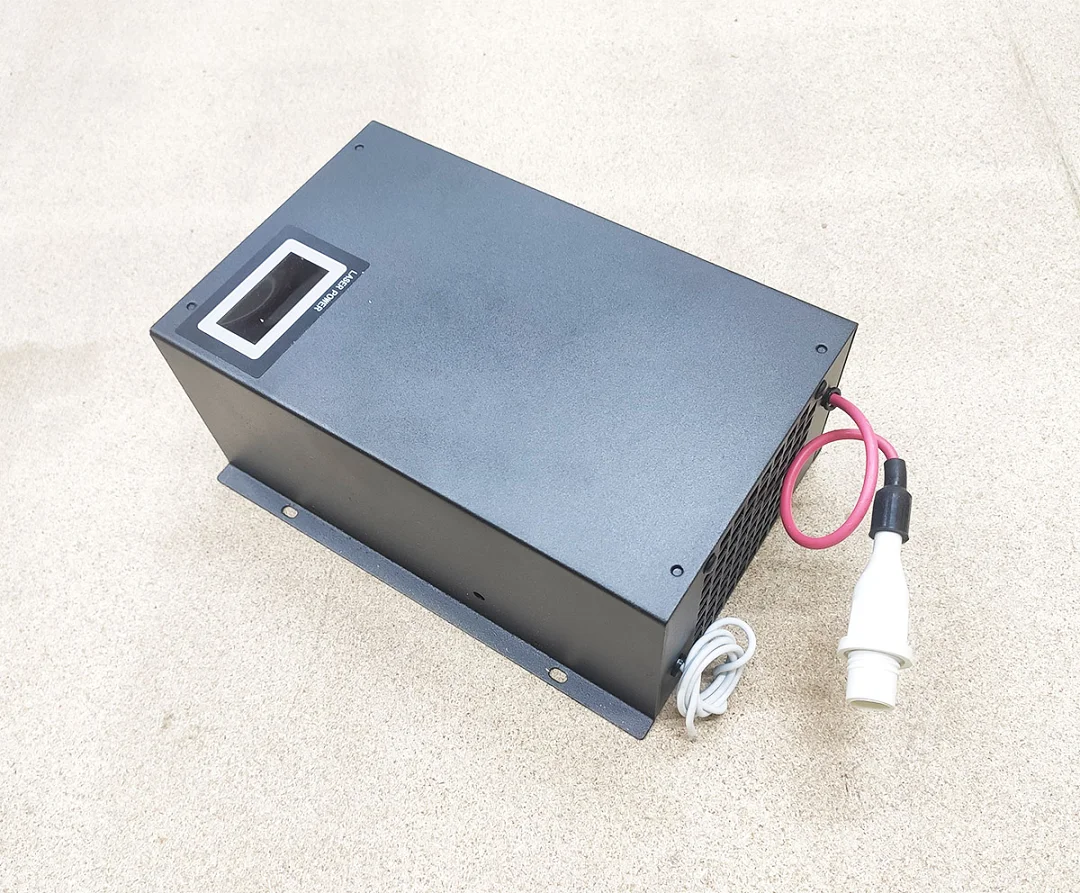

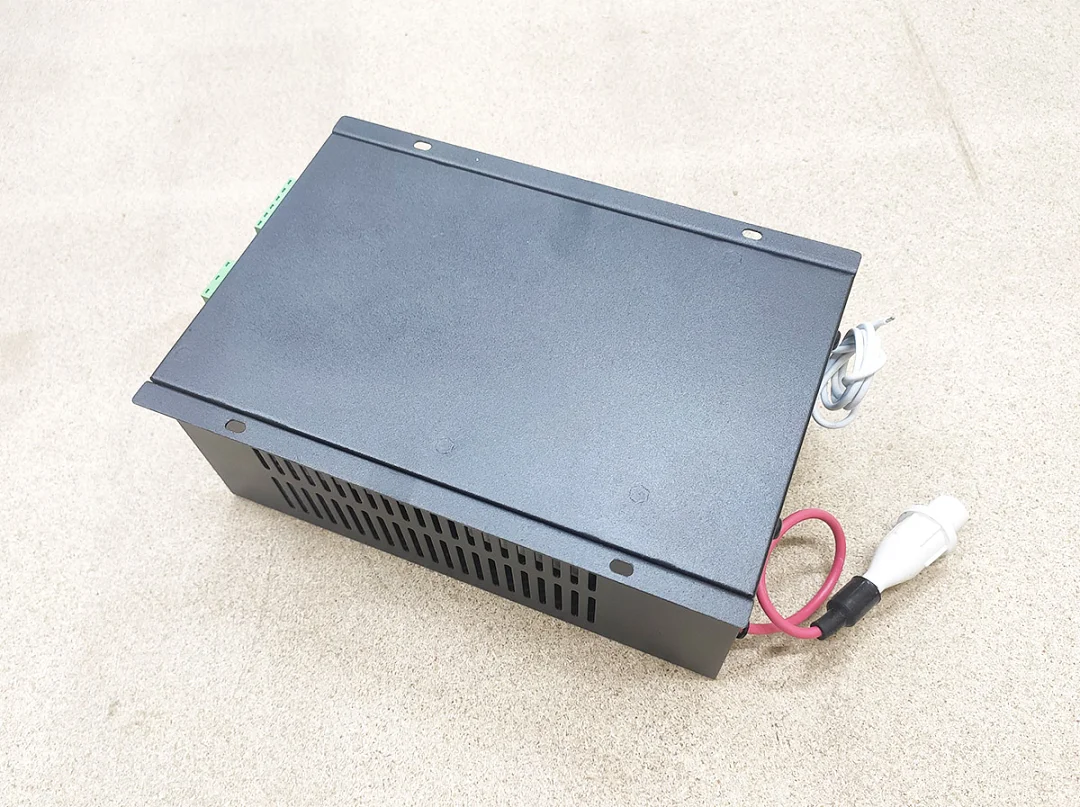

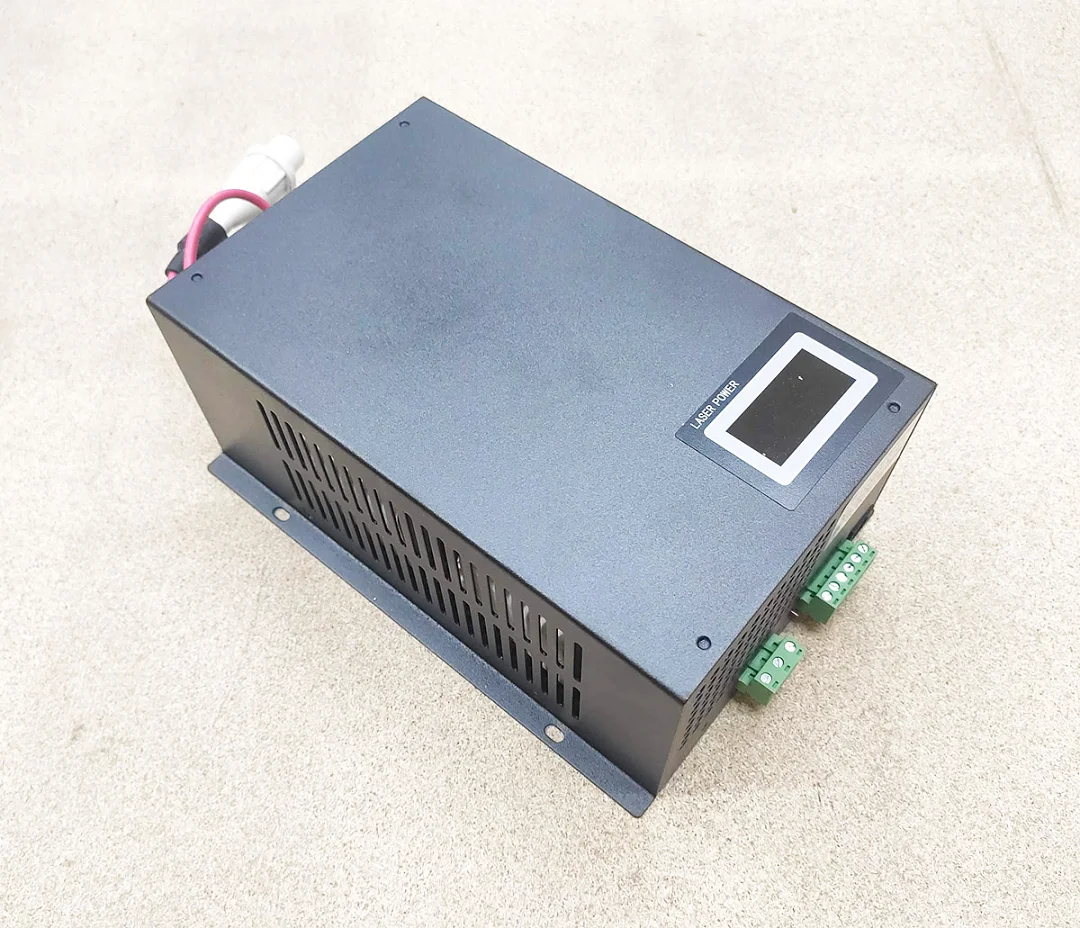

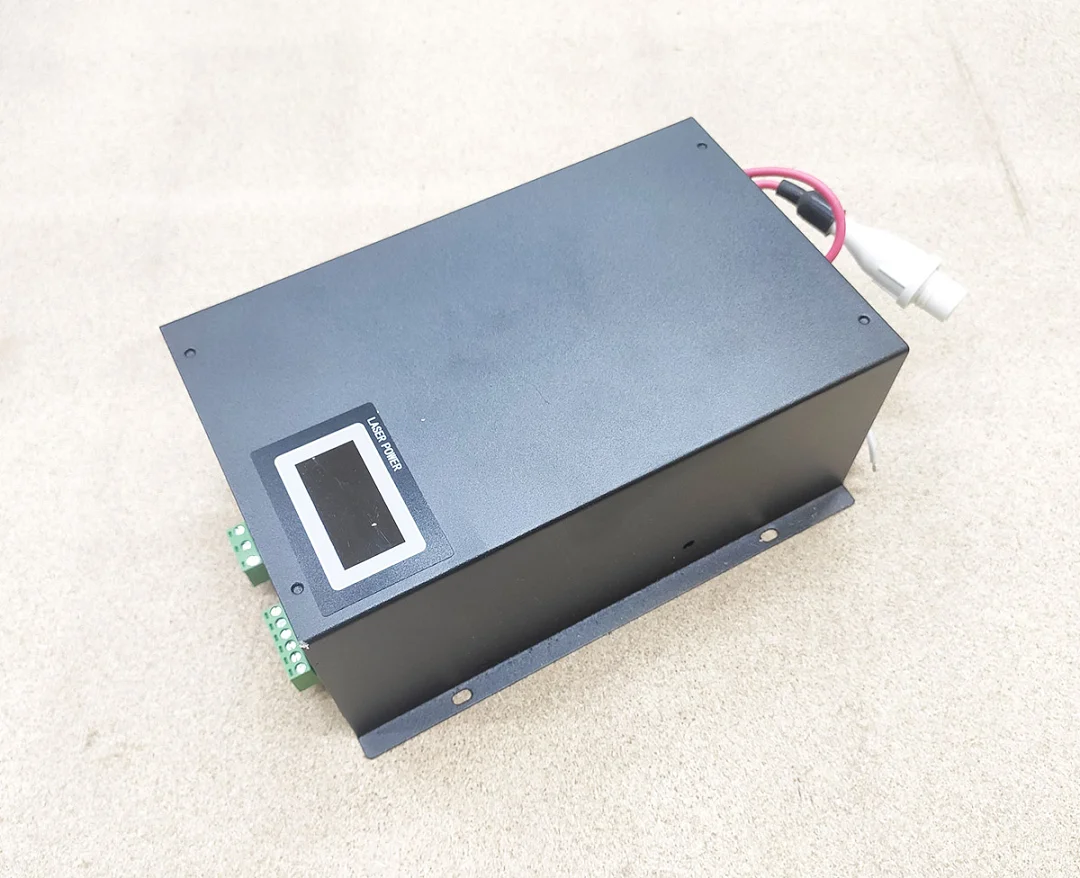

Високовольтний блок живлення MYJG100W випускає ZYE Laser. Виробник зазначає призначення блока: скляна лазерна трубка CO2 потужністю 100 Вт. На шильдику вказані модель MYJG100W, живлення AC 220V і маркування CE. Зверху блок має дисплей, на задній панелі клеми підключення, кнопку TEST, індикатор LASER і роз’єм RJ45.

Дані виробника

• Призначення: скляна лазерна трубка CO2 потужністю 100 Вт.
• Максимальний вихідний струм: 30 мА.
• Ввімкнення лазера сигналом високого або низького рівня (TTL).
• Регулювання потужності аналоговим сигналом 0-5 В або ШІМ-сигналом.
• Вхід захисту для датчика протоку води.
• Охолодження вентилятором.

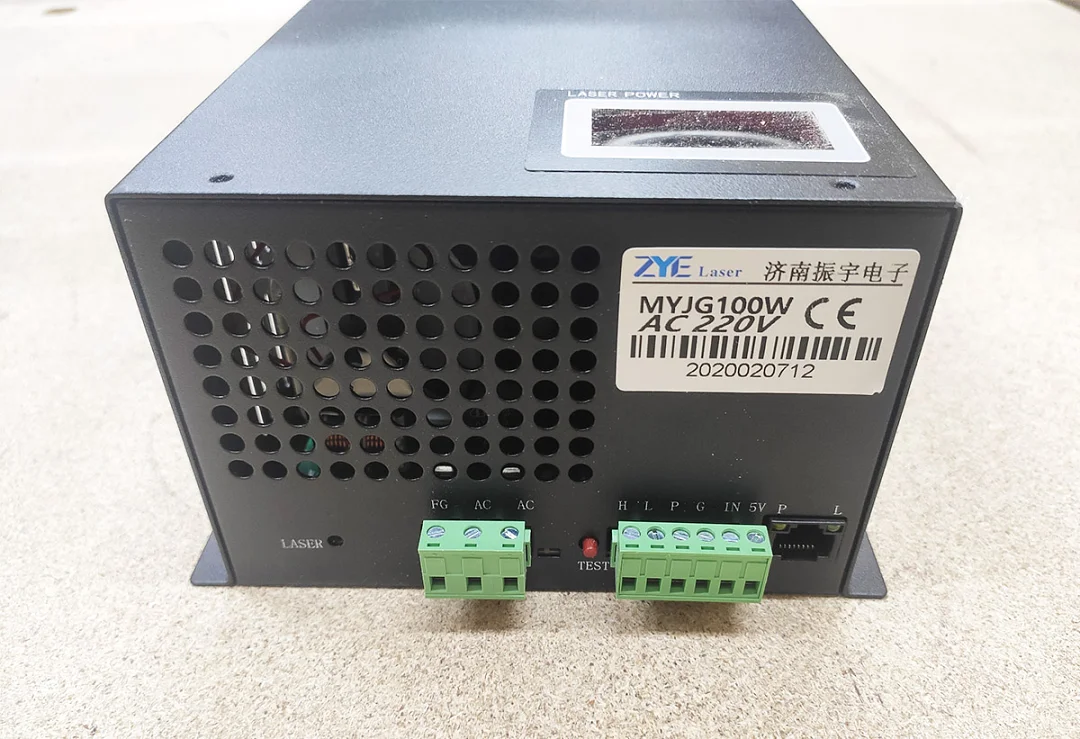

Клеми та роз’єми

• FG, AC, AC: захисне заземлення і мережа AC 220 В.
• H, L: входи ввімкнення лазера сигналом високого (H) і низького (L) рівня.
• P: вхід захисту за протоком води.
• G: спільний провід сигналів керування.
• IN: вхід регулювання потужності, 0-5 В або ШІМ.
• 5V: вихід 5 В.
• RJ45: роз’єм на задній панелі.
• TEST: кнопка ручного тестового ввімкнення лазера.
• LASER: індикатор на задній панелі.

Підключення

• Усі підключення виконуйте при вимкненому живленні.
• Клему FG з’єднайте із захисним заземленням.
• Високовольтний вихід блока підключається до анода (+) трубки, зворотний провід до катода (-).
• Під час налаштування не перевищуйте максимальний струм, зазначений у паспорті трубки.
