Высоковольтный блок питания MYJG100W 100 Вт с дисплеем для лазерного станка CO2

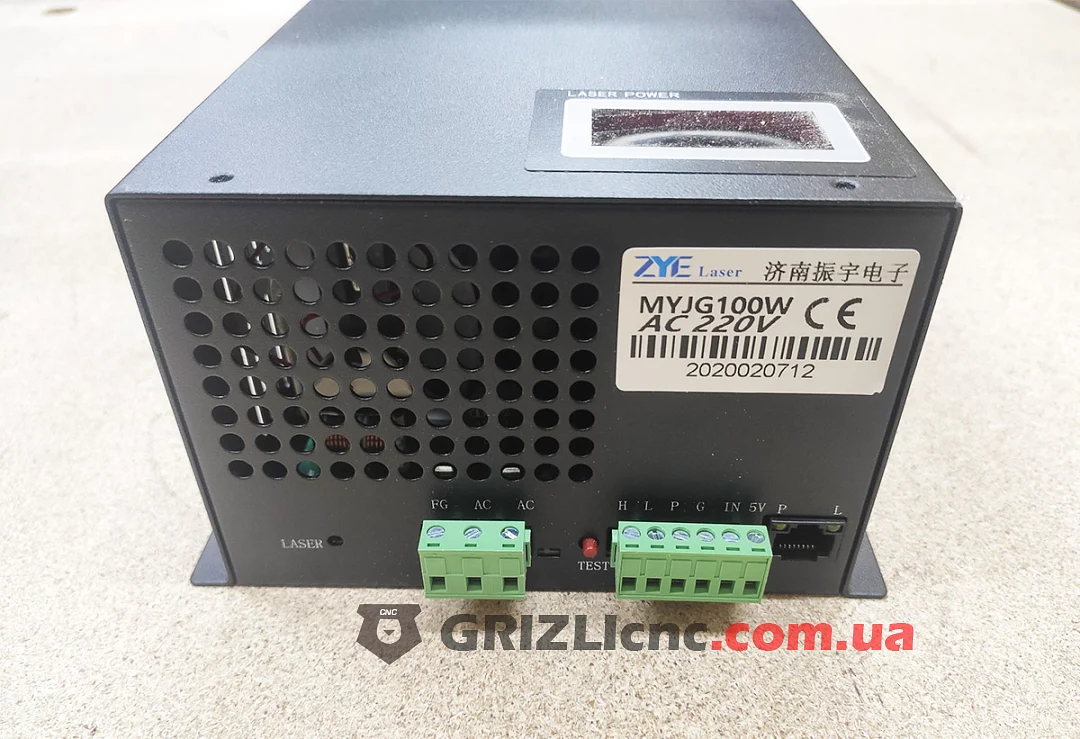

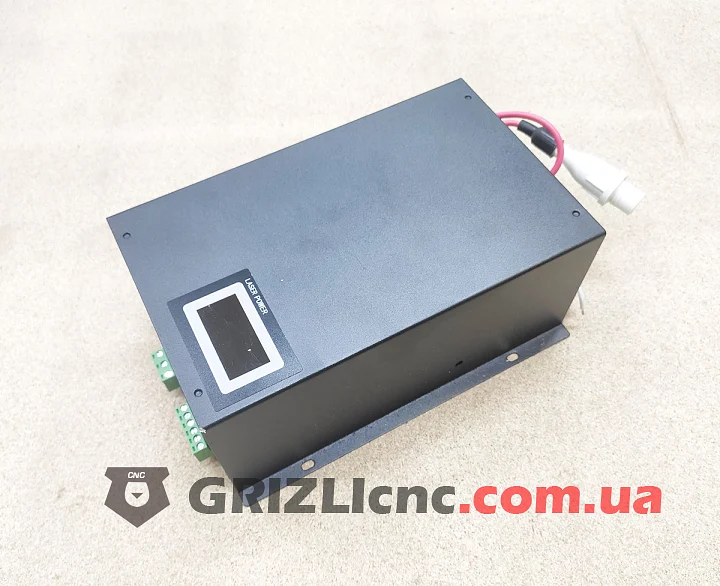

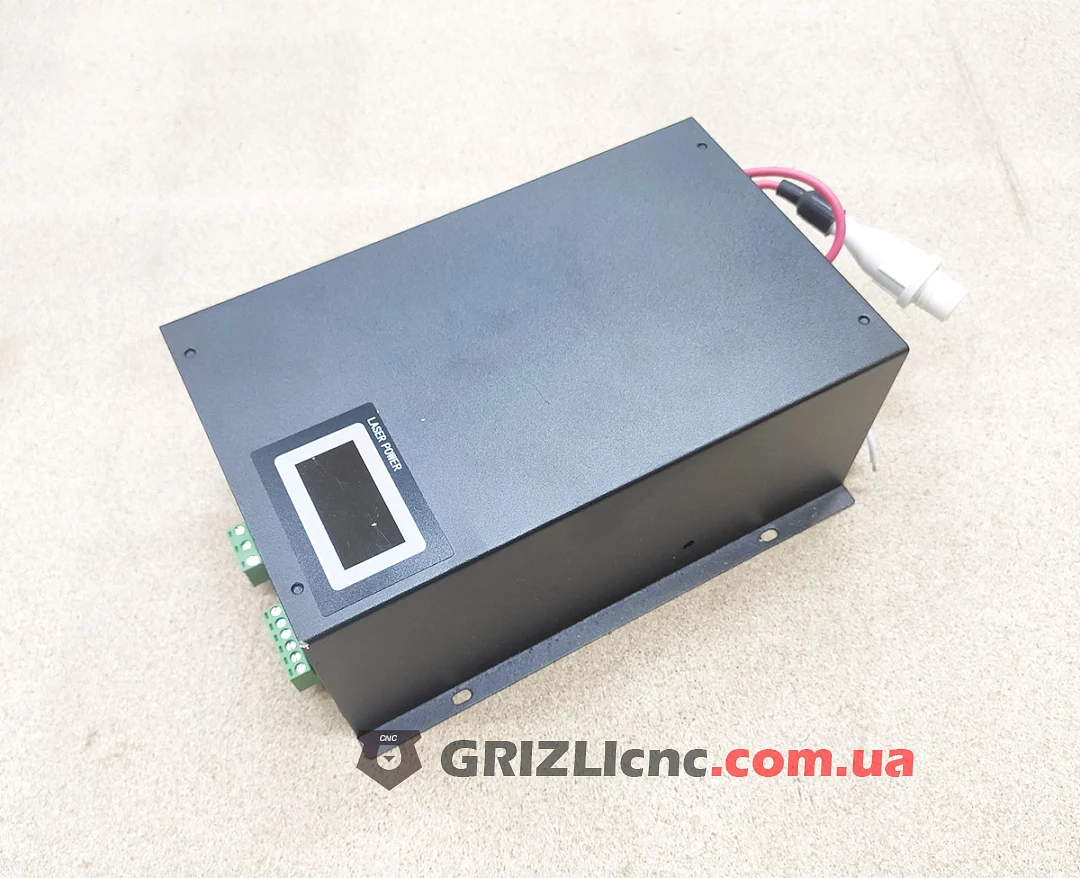

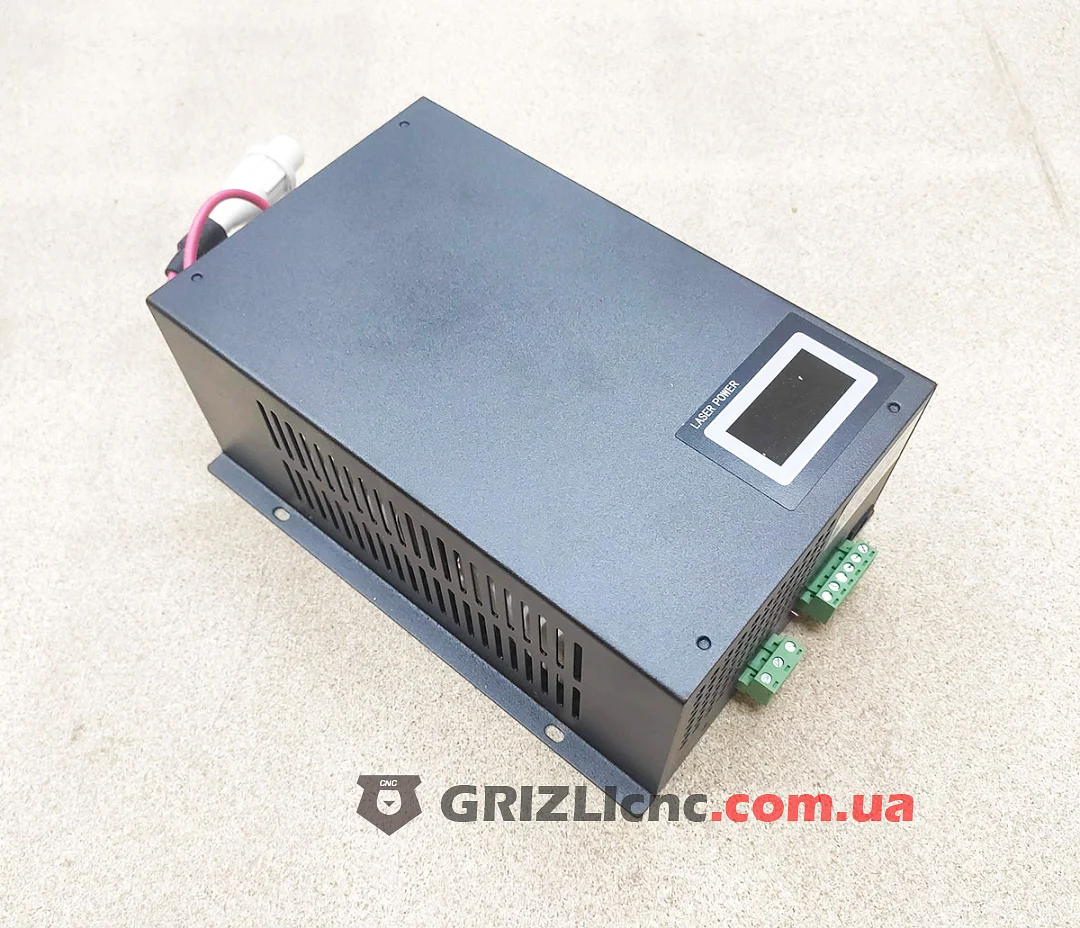

Высоковольтный блок питания MYJG100W выпускает ZYE Laser. Производитель указывает назначение блока: стеклянная лазерная трубка CO2 мощностью 100 Вт. На шильдике указаны модель MYJG100W, питание AC 220V и маркировка CE. Сверху у блока дисплей, на задней панели клеммы подключения, кнопка TEST, индикатор LASER и разъём RJ45.

Данные производителя

• Назначение: стеклянная лазерная трубка CO2 мощностью 100 Вт.
• Максимальный выходной ток: 30 мА.
• Включение лазера сигналом высокого или низкого уровня (TTL).
• Регулировка мощности аналоговым сигналом 0-5 В или ШИМ-сигналом.
• Вход защиты для датчика протока воды.
• Охлаждение вентилятором.

Клеммы и разъёмы

• FG, AC, AC: защитное заземление и сеть AC 220 В.
• H, L: входы включения лазера сигналом высокого (H) и низкого (L) уровня.
• P: вход защиты по протоку воды.
• G: общий провод сигналов управления.
• IN: вход регулировки мощности, 0-5 В или ШИМ.
• 5V: выход 5 В.
• RJ45: разъём на задней панели.
• TEST: кнопка ручного тестового включения лазера.
• LASER: индикатор на задней панели.

Подключение

• Все подключения выполняйте при отключённом питании.
• Клемму FG соедините с защитным заземлением.

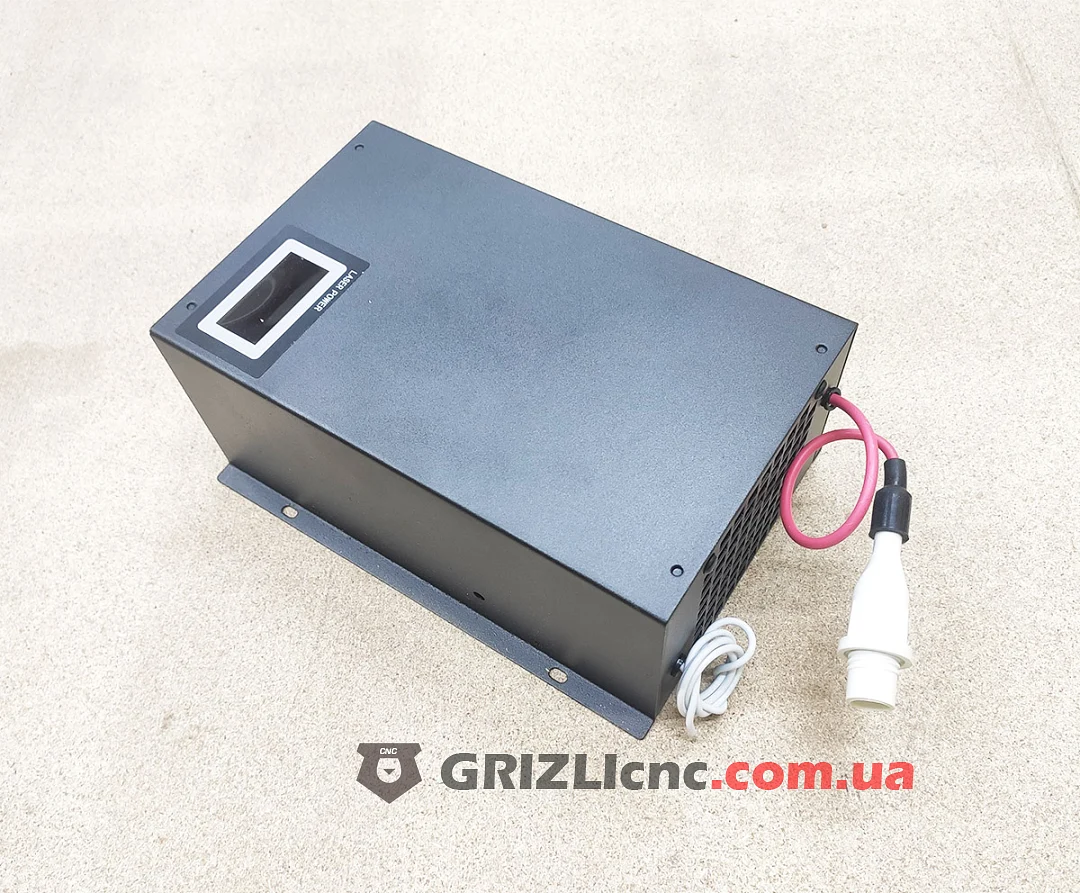

• Высоковольтный выход блока подключается к аноду (+) трубки, обратный провод к катоду (-).
• При настройке не превышайте максимальный ток, указанный в паспорте трубки.
