Алюмінієвий радіатор для твердотільного реле до 60 А

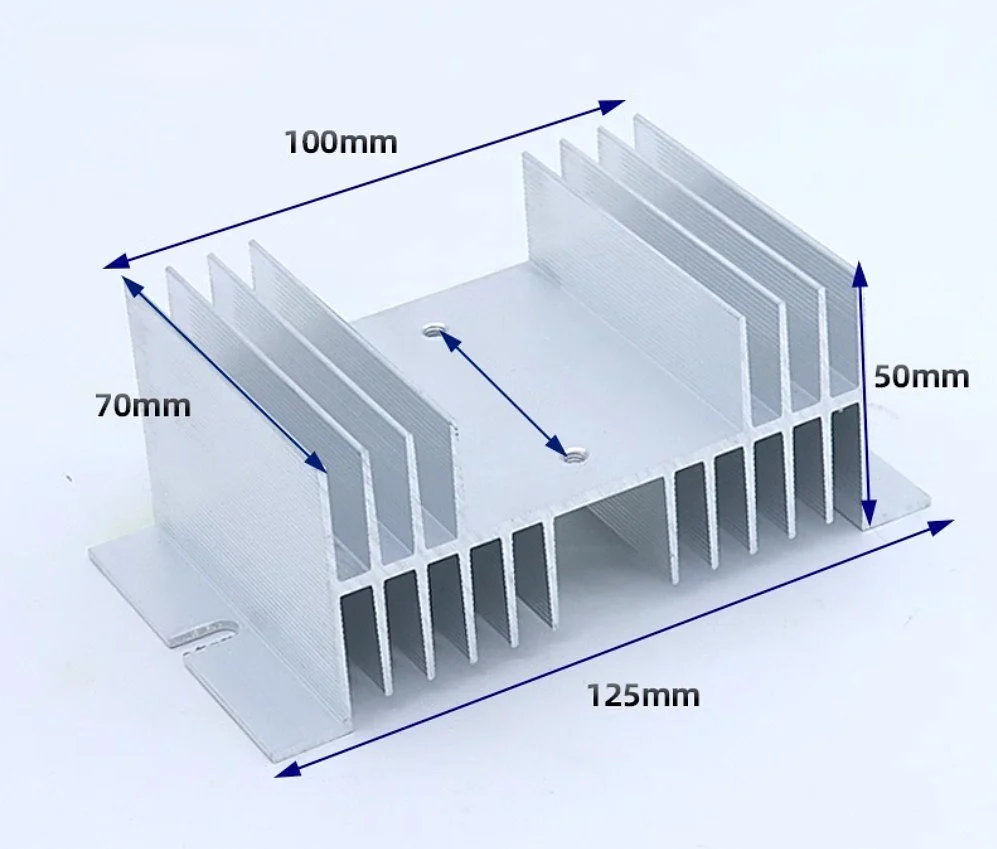

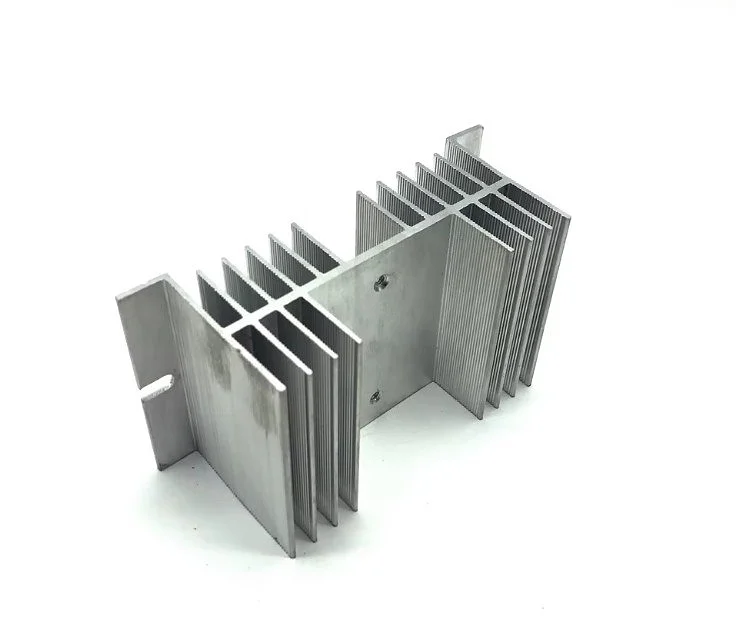

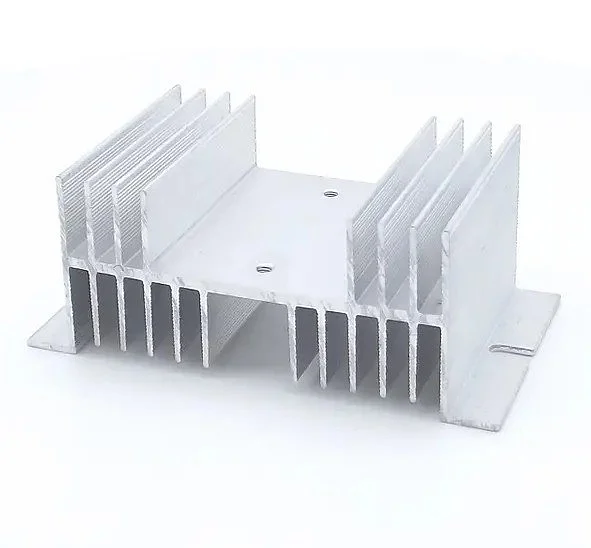

Алюмінієвий радіатор для однофазного твердотільного реле SSR зі струмом до 60 А. Габарити 125x100x50 мм, по ширині 125 мм з урахуванням кріпильних фланців. У центрі рівний майданчик під основу реле, з боків два блоки вертикальних ребер, знизу фланці з пазами для кріплення до панелі шафи.

Навіщо реле радіатор

На відкритому ключі твердотільного реле падає напруга, і реле виділяє тепло пропорційно струму навантаження: при струмі 20 А це понад 20 Вт. Без радіатора корпус реле швидко перегрівається, і воно виходить з ладу. Номінальний струм реле вказаний для роботи на радіаторі, тому радіатор ставлять завжди, коли струм навантаження помітно більший за кілька ампер.

Встановлення

Майданчик і основу реле очищають від пилу, наносять тонкий шар термопасти і прикручують реле гвинтами. Радіатор ставлять так, щоб ребра йшли вертикально: тепле повітря піднімається вздовж них, і охолодження працює краще. Над радіатором і під ним залишають вільне місце, не ставте його впритул до інших пристроїв, що нагріваються. При струмі понад 40 А або в закритій шафі додайте обдув вентилятором.

Перевірка

Після перших годин роботи під навантаженням перевірте температуру радіатора: якщо його не можна тримати рукою, потрібен більший радіатор, обдув або реле з більшим запасом за струмом.
