Алюминиевый радиатор для твердотельного реле до 60 А

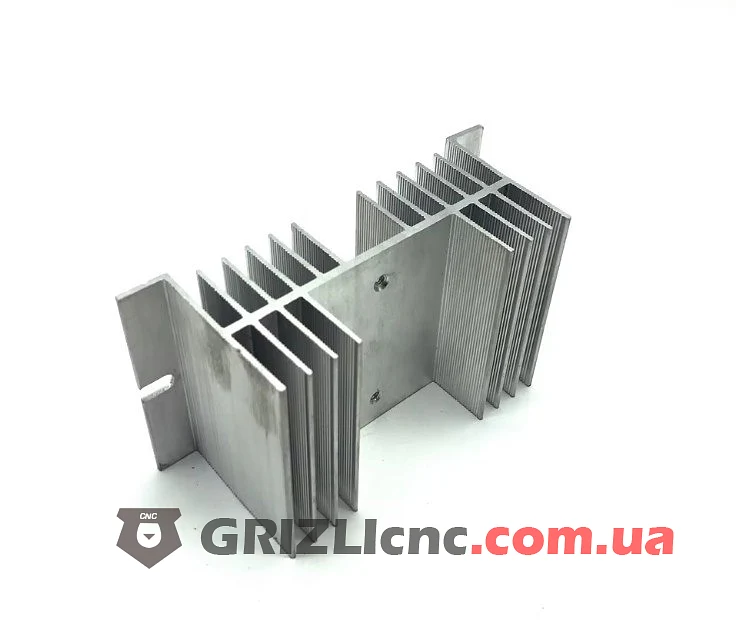

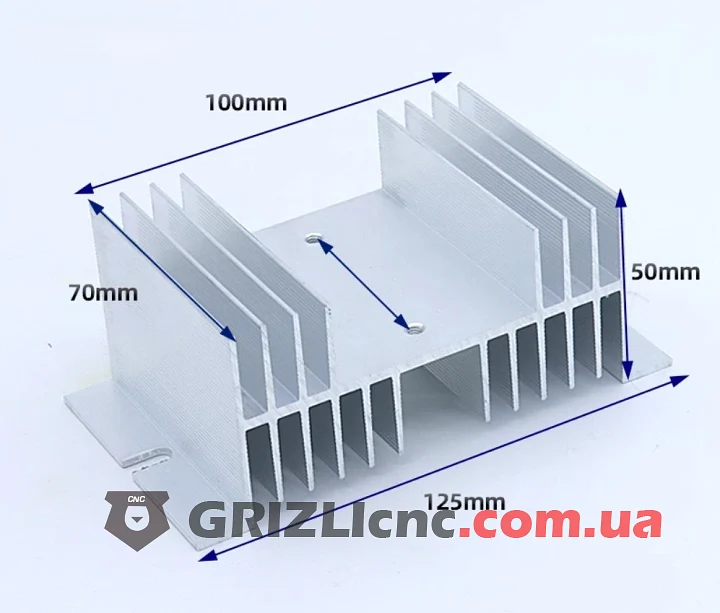

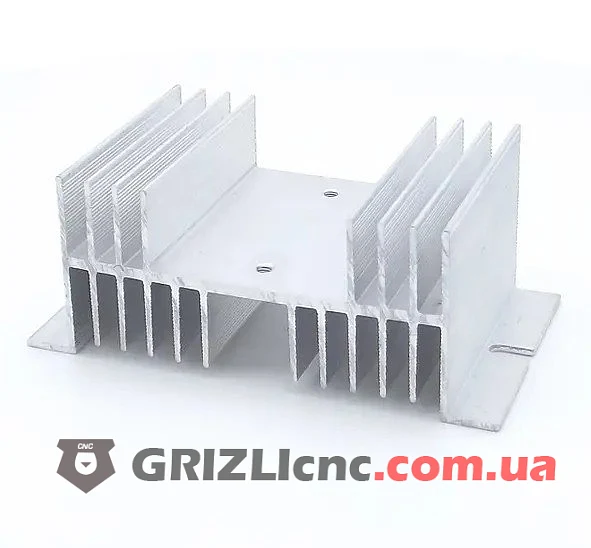

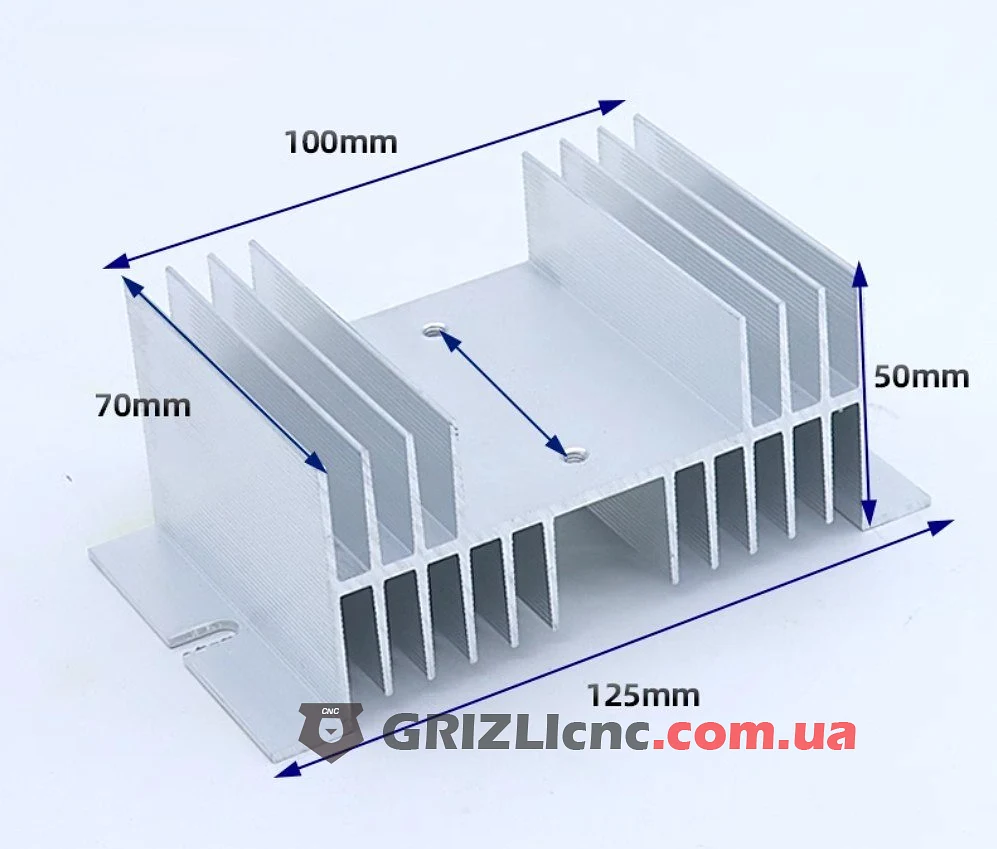

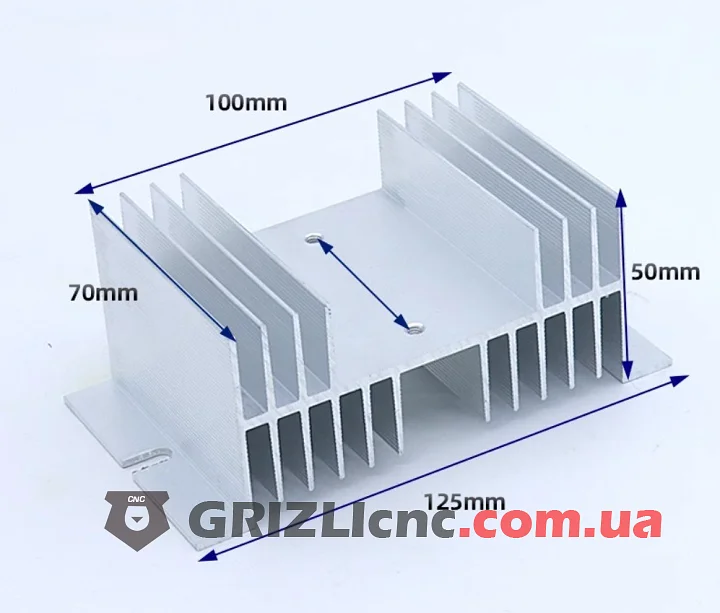

Алюминиевый радиатор для однофазного твердотельного реле SSR с током до 60 А. Габариты 125x100x50 мм, по ширине 125 мм с учётом крепёжных фланцев. В центре ровная площадка под основание реле, по бокам два блока вертикальных рёбер, снизу фланцы с пазами для крепления к панели шкафа.

Зачем реле радиатор

На открытом ключе твердотельного реле падает напряжение, и реле выделяет тепло пропорционально току нагрузки: при токе 20 А это больше 20 Вт. Без радиатора корпус реле быстро перегревается, и оно выходит из строя. Номинальный ток реле указан для работы на радиаторе, поэтому радиатор ставят всегда, когда ток нагрузки заметно больше нескольких ампер.

Установка

Площадку и основание реле очищают от пыли, наносят тонкий слой термопасты и прикручивают реле винтами. Радиатор ставят так, чтобы рёбра шли вертикально: тёплый воздух поднимается вдоль них, и охлаждение работает лучше. Над радиатором и под ним оставляют свободное место, не ставьте его вплотную к другим нагревающимся устройствам. При токе выше 40 А или в закрытом шкафу добавьте обдув вентилятором.

Проверка

После первых часов работы под нагрузкой проверьте температуру радиатора: если его нельзя держать рукой, нужен радиатор крупнее, обдув или реле с большим запасом по току.
