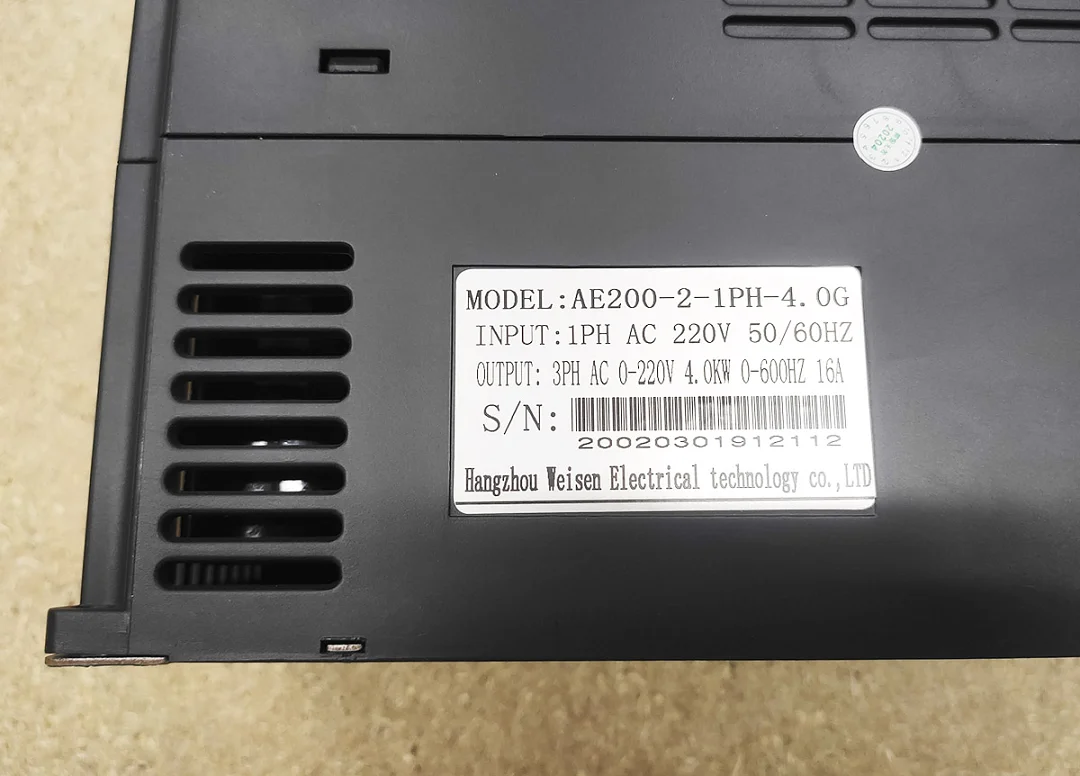

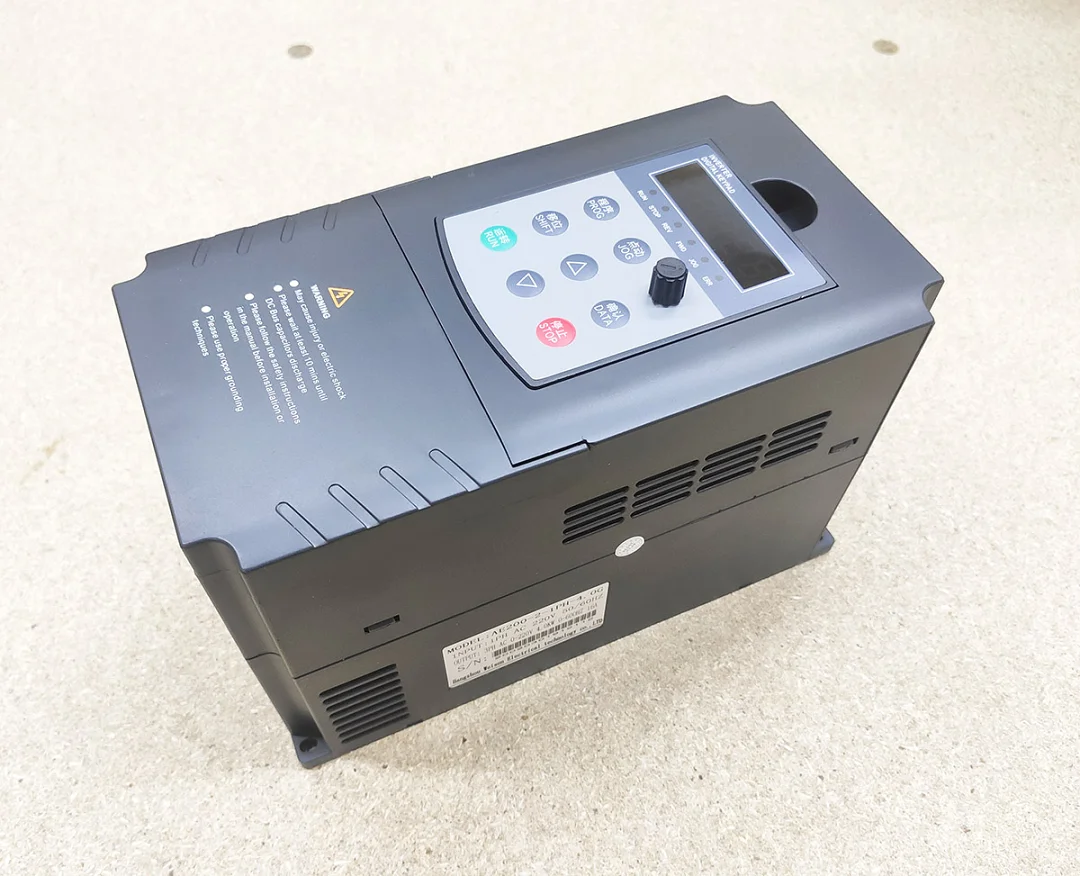

Частотний перетворювач YINGSHIDA AE200 4 кВт (модель AE200-2-1PH-4.0G) живиться від однофазної мережі 220 В 50/60 Гц і видає на шпиндель три фази 0-220 В із частотою 0-600 Гц. Номінальний вихідний струм 16 А.
Що таке частотний перетворювач YINGSHIDA AE200
Це перетворювач загального призначення для трифазних асинхронних двигунів. Він випрямляє напругу мережі й збирає з неї три фази потрібної частоти, тому шпиндель на 400 Гц можна запустити й плавно регулювати від мережі 50 Гц. За посібником виробника серія працює в режимі V/f із частотою до 600 Гц і в режимі безсенсорного векторного керування до 300 Гц, частота несучої ШІМ 1-15 кГц, перевантаження 150% номінального струму протягом 1 хвилини.
Для яких шпинделів і завдань
Перетворювач підходить для шпинделів фрезерних верстатів ЧПУ на 220 В потужністю до 4 кВт і з номінальним струмом до 16 А, водяного й повітряного охолодження. Частота до 600 Гц перекриває шпинделі на 400 Гц: двополюсний шпиндель на цій частоті дає 24000 об/хв. Ним можна живити й інші трифазні асинхронні двигуни на 220 В: насоси, вентилятори, приводи верстатів.
Клеми й керування

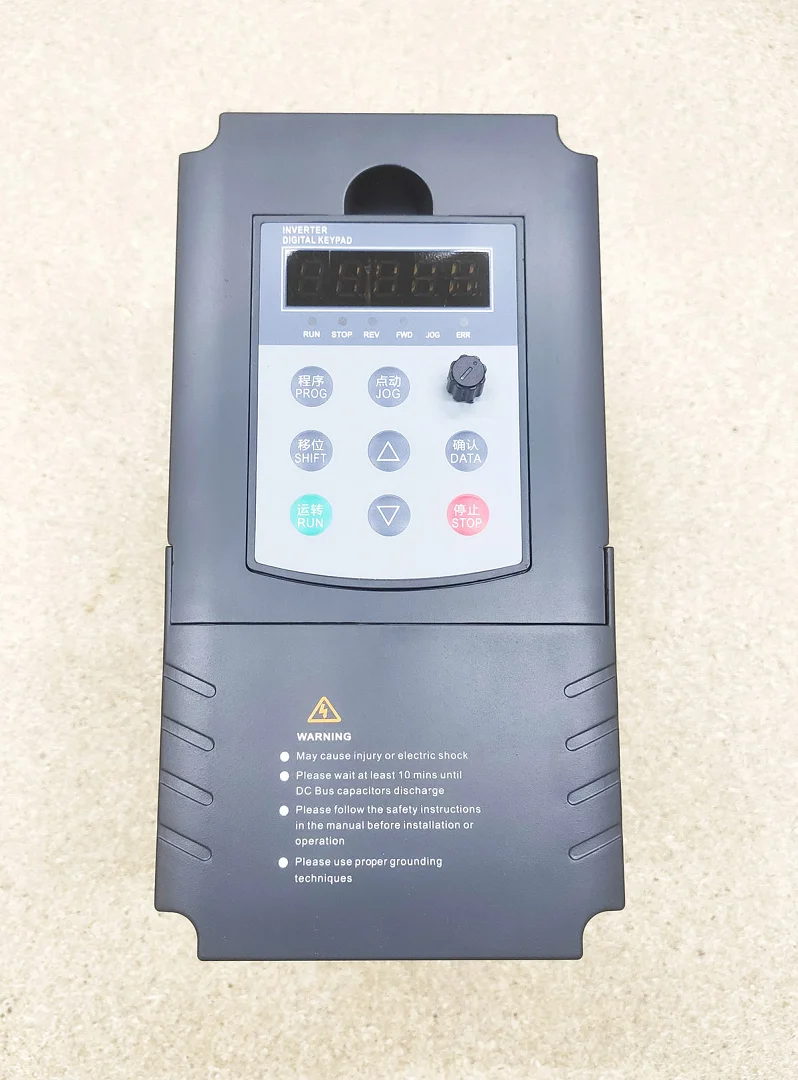

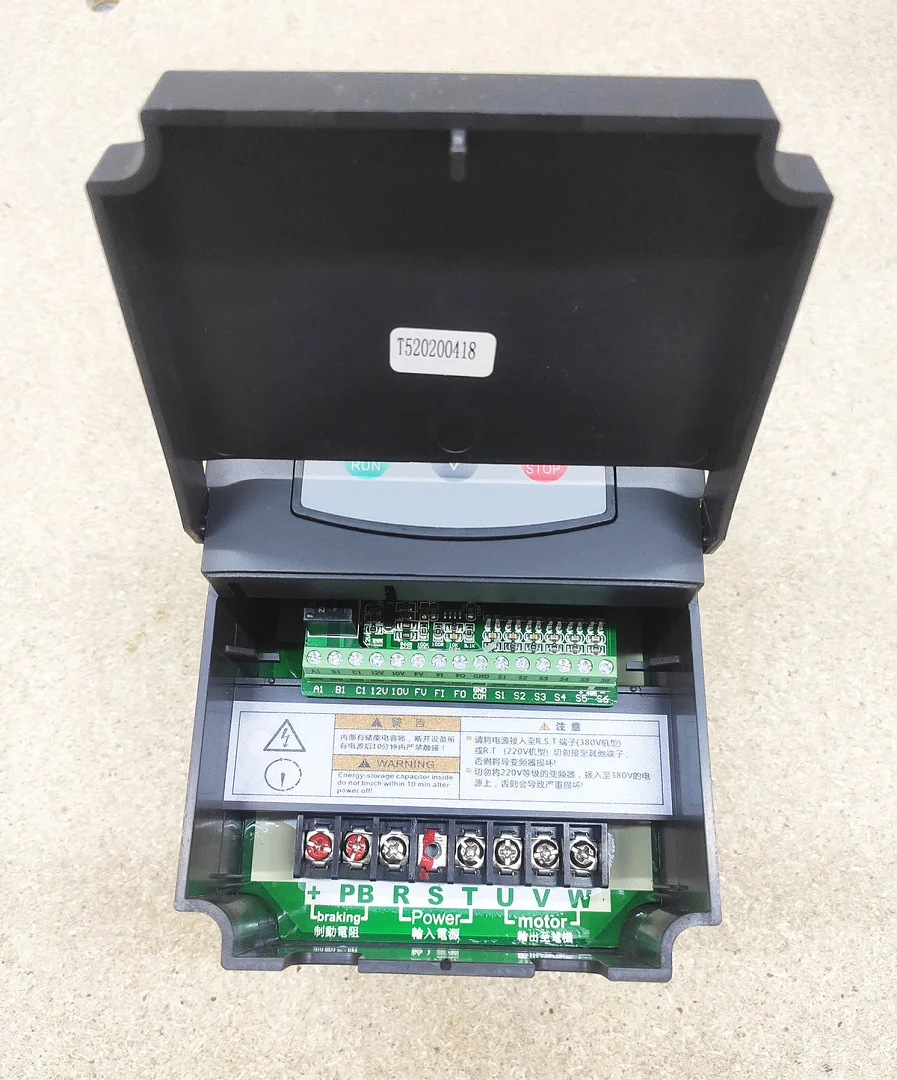

Силові клеми: вхід R, S, T, вихід на двигун U, V, W, заземлення й клеми для гальмівного резистора. Мережу під’єднують до клем R і T, як вимагає посібник для однофазного входу. На панелі є кнопки програмування, пуску RUN і зупинки STOP та потенціометр для ручного регулювання частоти.
Керування від контролера ЧПУ йде через клеми: FV це аналоговий вхід 0-10 В для завдання обертів, S1 за замовчуванням пуск уперед, S2 пуск назад, COM спільний провід. Є струмовий вхід FI, аналоговий вихід FO, живлення 10 В для зовнішнього потенціометра й релейний вихід A1, B1, C1 для сигналу аварії.
Переваги
- Частота до 600 Гц із запасом для шпинделів на 400 Гц.
- Два режими: V/f для високообертових шпинделів і векторний для двигунів до 300 Гц.
- Завдання обертів із пульта, потенціометром або сигналом 0-10 В від контролера.
- Захисти від короткого замикання, обриву фази, перевантаження за струмом, перенапруги, зниженої напруги й перегріву.
- Вбудований ПІД-регулятор і до 16 швидкостей для роботи з насосами та іншими приводами.
Рекомендації
- До першого пуску задайте максимальну й базову частоту за шильдиком шпинделя (400 Гц для шпинделя на 24000 об/хв), номінальну напругу й струм двигуна. Із заводськими 50 Гц шпиндель перевантажується струмом.
- Для керування від ЧПУ виберіть джерело частоти «аналоговий вхід» і джерело команди пуску «клеми».
- Кабель до шпинделя беріть екранований, чотирижильний: U, V, W і PE. Корпус перетворювача обов’язково заземліть.
- Встановлюйте перетворювач вертикально, з вільним місцем не менше 150 мм зверху й знизу та 50 мм з боків.
- Якщо шпиндель потрібно зупиняти швидко й з’являється помилка перенапруги, збільште час гальмування або під’єднайте гальмівний резистор.
- Роботи на клемах починайте не раніше ніж через 10 хвилин після вимкнення живлення.
