Від дипломної лінії 2009 року до пілота 2026 року: як кавітація робить біодизель

У 2009 році я захистив у Приазовському державному технічному університеті дипломний проєкт комплексної лінії з виробництва біопалива. Ядром лінії був ультразвуковий кавітаційний реактор. У 2026 році я повернувся до теми як автор наукового огляду з кавітаційного виробництва біодизеля за 2009-2026 роки і зібрав в одну картину експериментальні роботи цих років. Картина вийшла чесною: мій студентський проєкт стоїть на початку траєкторії, а в кінці стоїть пілотна установка, для якої автори рахують строк окупності. Нижче коротка версія цієї історії і розбір, які стандартні вузли приводу й автоматики працюють у такій лінії.

Чому олія і метанол не хочуть реагувати швидко

Біодизель отримують переетерифікацією: тригліцериди олії реагують з метанолом і дають метилові ефіри жирних кислот і гліцерин. Олія і метанол не змішуються. Реакція йде на межі фаз, і швидкість упирається в площу цієї межі. У реакторі з механічною мішалкою вихід на вміст ефірів 96,5% за EN 14214 займає 60-120 хвилин за 60 °C.

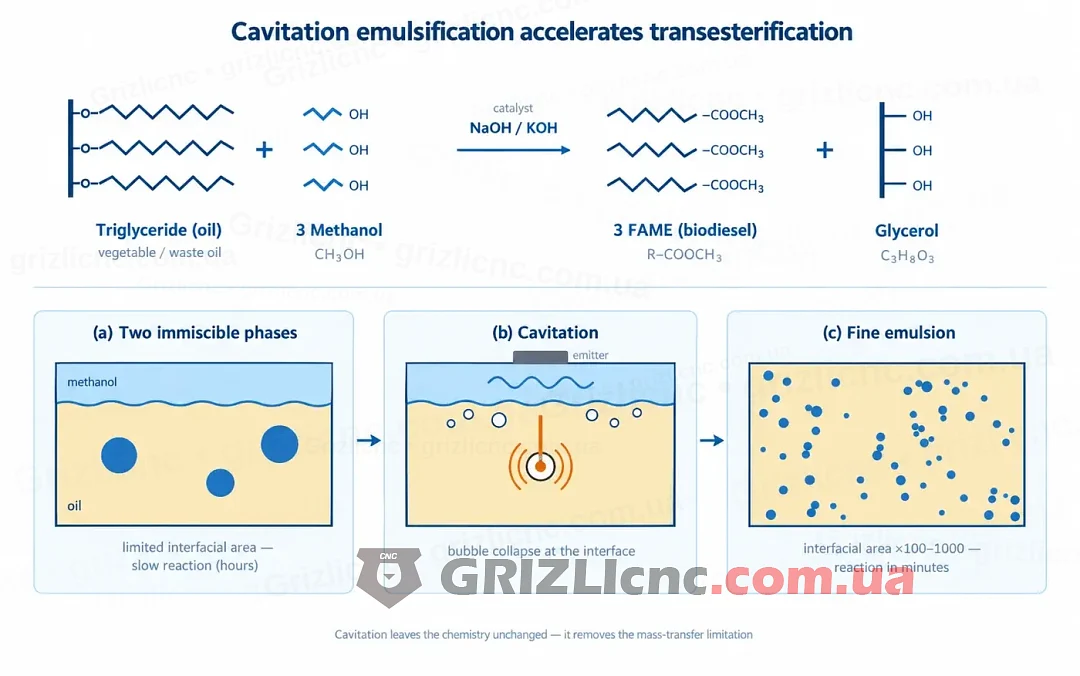

Кавітація знімає це обмеження фізично. У рідині утворюються мікробульбашки, вони ростуть і схлопуються. Схлопування дає мікрострумені і зсувні навантаження, які дроблять суміш у тонку емульсію. Межа фаз зростає, каталізатор розподіляється по всьому об’єму, і повільний початковий етап реакції скорочується з десятків хвилин до хвилин.

Моя лінія 2009 року

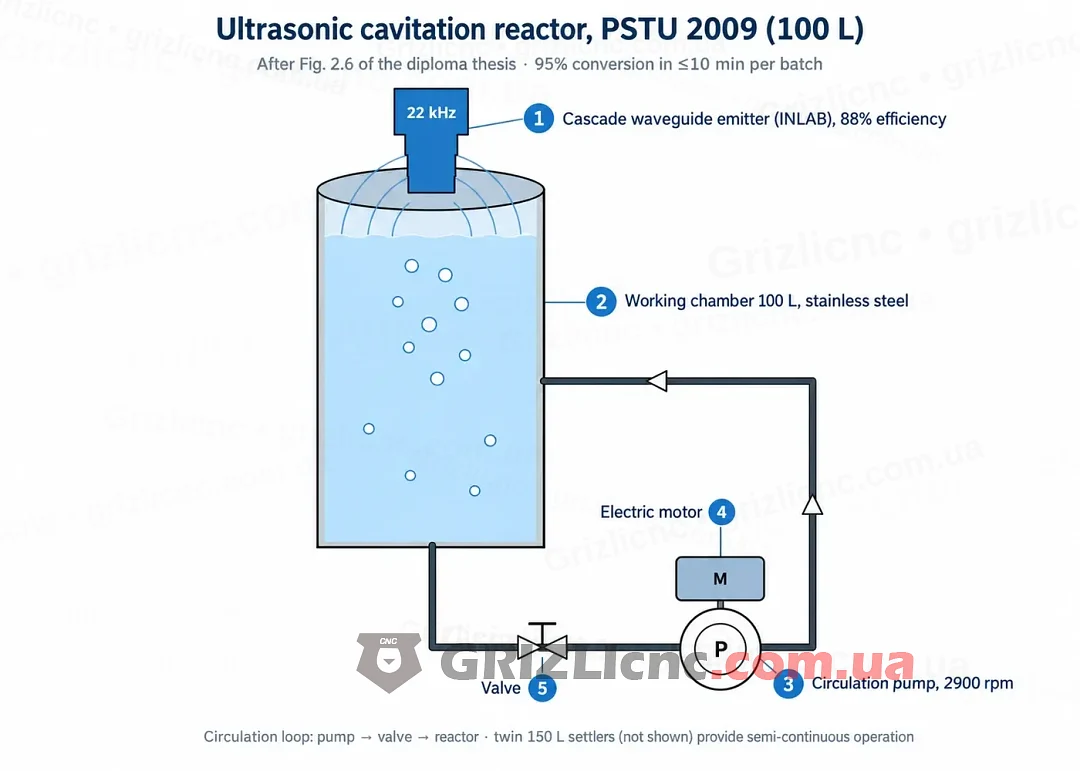

Робоча камера реактора - 100 дм³. У ній стояв каскадний хвилеводний випромінювач на 22 кГц: каскад збільшує випромінювальну поверхню, а саме вона обмежує одиночний хвилевід. Коефіцієнт перетворення енергії в кавітацію в проєкті - 88%. Розрахункова мета лінії - 95% конверсії за 10 хвилин на партію, а контрольна крива давала 95% за 5-10 хвилин з кавітацією проти 20-25 хвилин без неї.

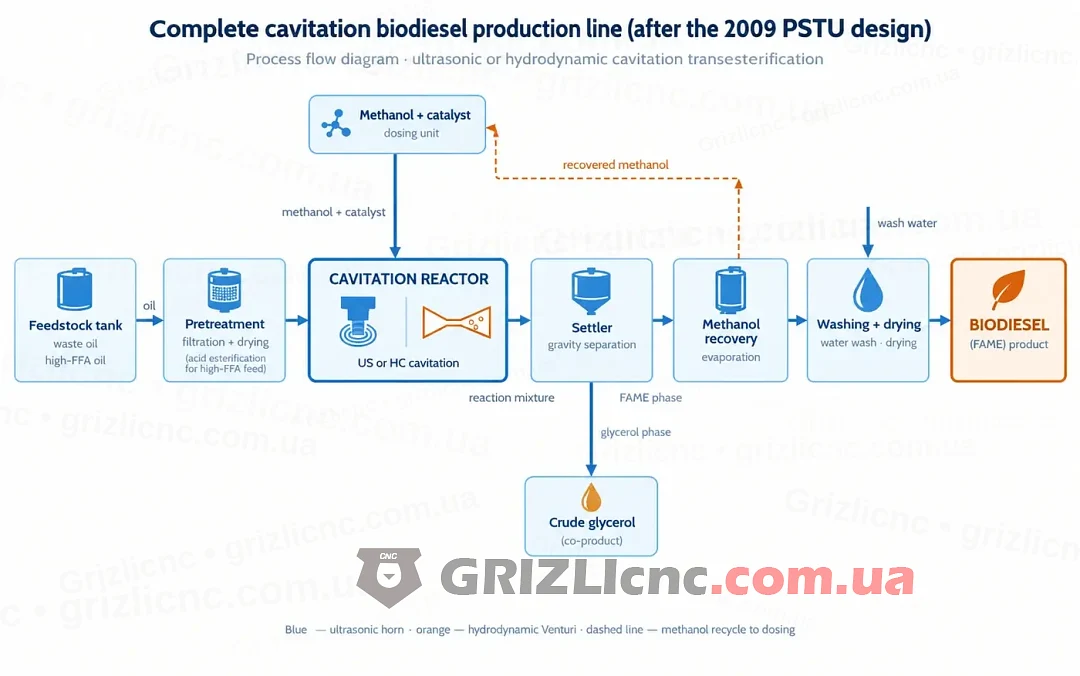

Сам реактор стояв у посудині на 150 л з нержавіючої сталі. Матеріал вибрано свідомо: кавітаційне поле руйнує поверхню, і м’який матеріал у цій зоні довго не живе. Циркуляцію вів відцентровий насос. Поруч стояли два гравітаційні відстійники по 150 л, відстоювання - 20 хвилин: поки один відстійник відділяє гліцерин, другий заповнюється, і лінія працює в напівбезперервному режимі. Усього в лінії чотири насоси: на олію, метанол, продукт і гліцерин. Другою частиною диплома була технологія виготовлення вала редуктора лінії, з режимами обробки й оснащенням. Диплом був не про пробірку, а про установку цілком: реактор, насоси, відстійники, матеріали й економіку.

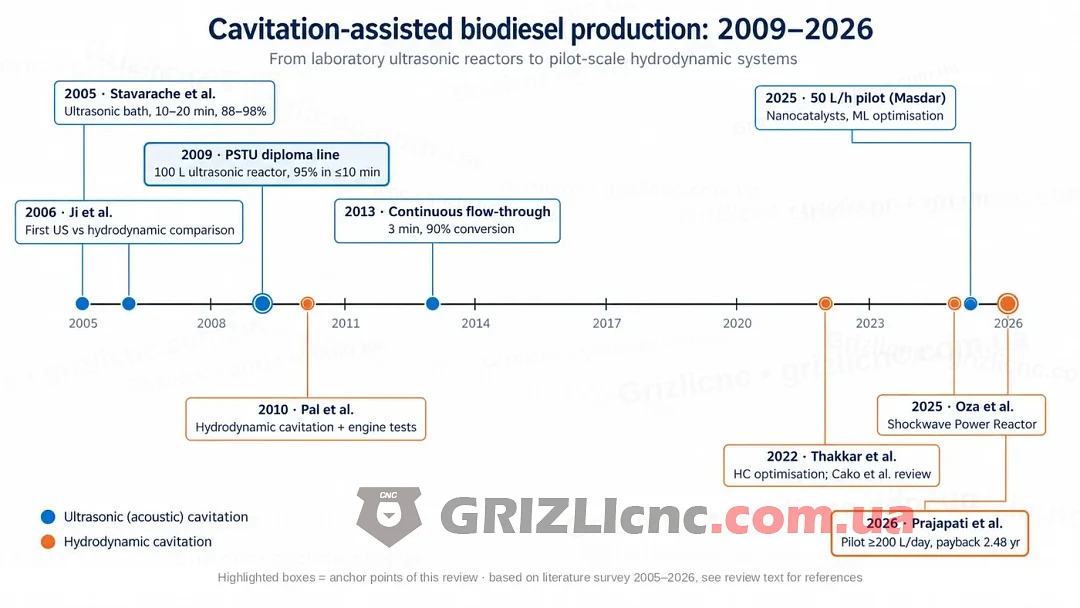

Що змінилося за 17 років

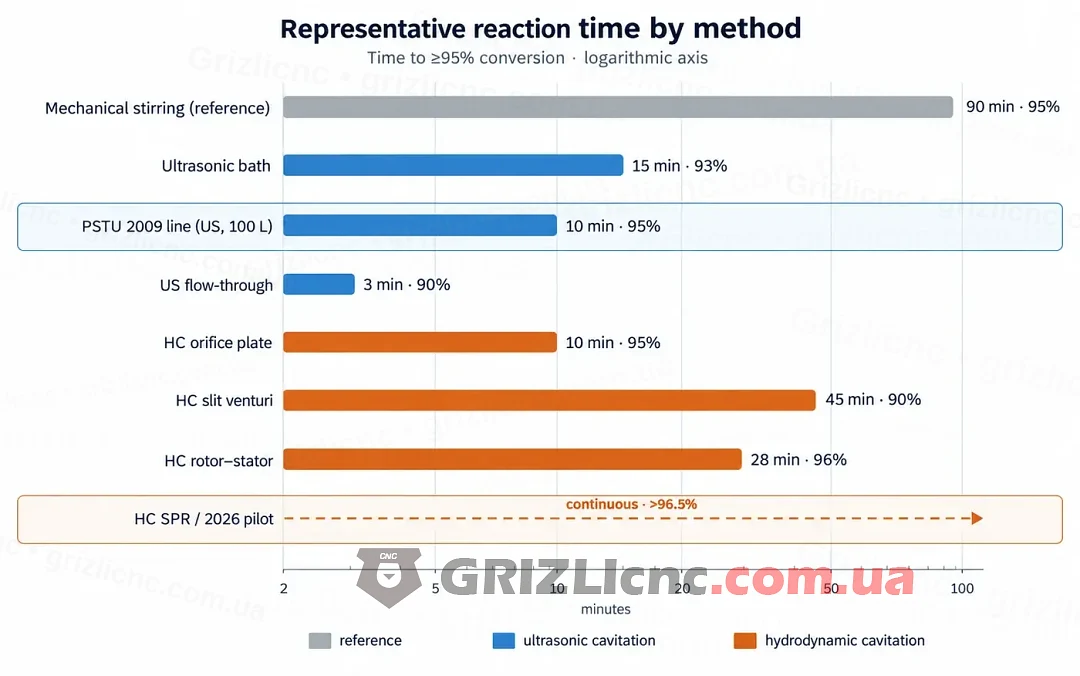

Ультразвук залишився точним малим інструментом, але вперся в геометрію. Енергія входить у рідину через випромінювачі, тому зростання потужності означає зростання числа випромінювачів, генераторів і ущільнень. Безперервні ультразвукові установки у відкритій літературі дають десятки літрів на годину, найбільша описана - 50 л/год.

Гідродинамічна кавітація пішла іншим шляхом. Перепад тиску створює сам потік: рідина проходить звуження, діафрагму з отворами, трубку Вентурі або зазор ротор-статор, тиск за звуженням падає, і там утворюється хмара кавітаційних бульбашок. Режим задає число кавітації: воно залежить від тиску за звуженням, тиску пари рідини і швидкості у звуженні. Енергію дає насос технологічного потоку, окремий випромінювач не потрібен, тому такі реактори одразу будують безперервними.

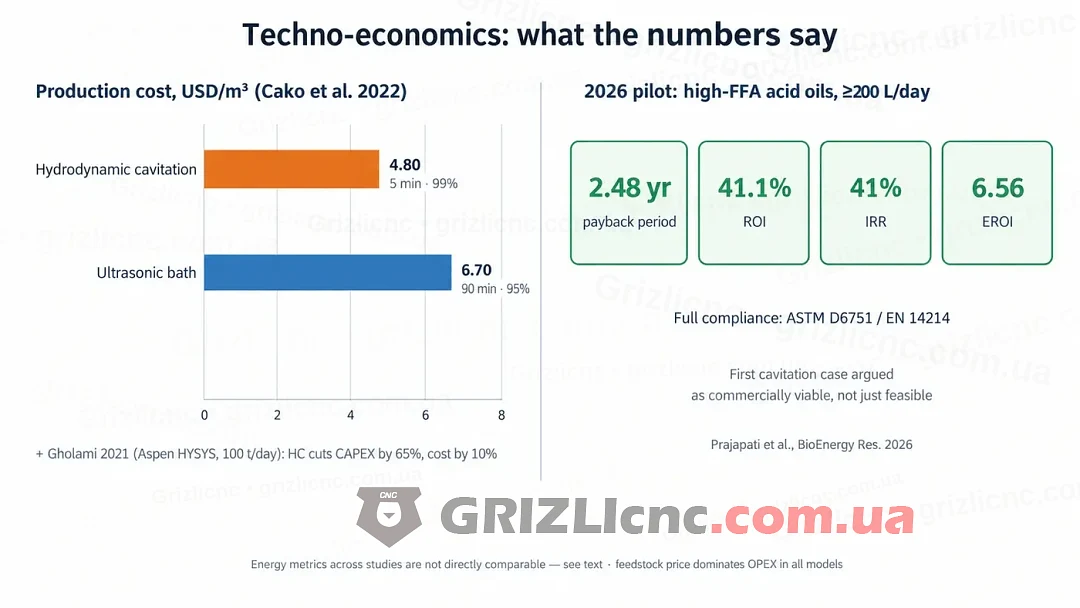

Зрушила і сировина. Перші роботи йшли на рафінованих оліях. Далі основною сировиною стали відпрацьовані кулінарні олії. Пілот 2026 року працює на кислих оліях з високим вмістом вільних жирних кислот, тобто на сировині, яку лужний каталізатор у класичній схемі витрачає на мило. Для цього пілота заявлені продуктивність від 200 л на добу, строк окупності 2,48 року і відповідність продукту ASTM D6751 та EN 14214.

Межу поля називаю прямо: промислової установки кавітаційного біодизеля на тисячі тонн на рік у відкритій літературі немає, а вихрові діоди для переетерифікації експериментально ще не перевірені. Пілот з економікою є, заводу ще немає.

Які категорії з каталогу працюють у такій лінії

Лінія складається не з одного реактора. Привід насоса, нагрівання, автоматика, живлення і шафа керування збираються зі стандартних вузлів. Ось що з каталогу мого магазину лягає в цю схему без натяжок.

• Частотні перетворювачі - керують електродвигуном циркуляційного насоса. Витрата і тиск перед звуженням задають число кавітації, тобто режим реактора. Плавний пуск прибирає гідроудар під час старту, а захист перетворювача вимикає насос під час перевантаження.
• Електроніка для ЧПУ - тут зібрана автоматика нагрівання і безпеки: ПІД терморегулятори REX-C100 і REX-C400 з термопарою типу K тримають олію на 60 °C, твердотільне реле вмикає нагрівач без механічних контактів та іскріння. Тут же датчики, кнопка аварійної зупинки й екранований кабель для сигнальних ланцюгів.
• Блоки живлення - дають ланцюгам керування постійну напругу 12 і 24 В: контролеру, датчикам, реле і вентиляторам шафи. Окремий блок на ланцюги керування відділяє логіку від силової частини насоса і частотного перетворювача.
• Контролери ЧПУ - у малій установці контролер з опторозв’язаними входами читає датчики й аварійну кнопку, а сигналом 0-10 В задає оберти частотному перетворювачу насоса. Опторозв’язка відділяє сигнальні ланцюги від силової частини.
• Комплектуючі для верстата ЧПУ - проводка, гнучкі кабель-канали і муфти для приводів допоміжних механізмів. У цьому ж розділі знаходяться помпи допоміжних контурів: вони годяться на циркуляцію охолоджувальної рідини і малі перекачувальні контури, а головний технологічний насос лінії підбирають окремо, за витратою і напором.
• Пневматика - електромагнітні розподільники і клапани керують приводами заслінок і дозаторів, а блок підготовки повітря з фільтром і регулятором тримає заданий тиск у пневмолінії і прибирає з повітря воду.

Чого в каталозі немає: самого кавітаційного реактора, трубки Вентурі і діафрагм під задане число кавітації, технологічного насоса під витрату лінії, баків і відстійників з нержавіючої сталі. Це ядро лінії проєктують під задачу. Категорії вище закривають привід, нагрівання, автоматику, живлення ланцюгів керування й обв’язку шафи.

Про автора

Гужва Андрій Олександрович - випускник Приазовського державного технічного університету (ПДТУ), Маріуполь. Дипломний проєкт 2009 року - комплексна лінія з виробництва біопалива з ультразвуковим кавітаційним реактором. Інженер-конструктор 2 категорії, проєктно-конструкторський відділ (ПКВ) Маріупольського металургійного комбінату ім. Ілліча. З 2016 року - розробник і автор виробничих верстатів з ЧПУ з обробки металів і дерева, власник магазину комплектуючих для верстатів з ЧПУ. Диплом видано книгою: LAP LAMBERT Academic Publishing, ISBN 978-66-30-51959-4. Повні тексти: Zenodo, DOI 10.5281/zenodo.23112079, Figshare, OSF. ORCID: 0009-0001-0838-2942. Автор оглядової статті «Cavitation-assisted biodiesel production: from laboratory ultrasonic reactors to pilot-scale hydrodynamic systems (2009-2026)», рукопис готується до подання в журнал BioEnergy Research (Springer).
