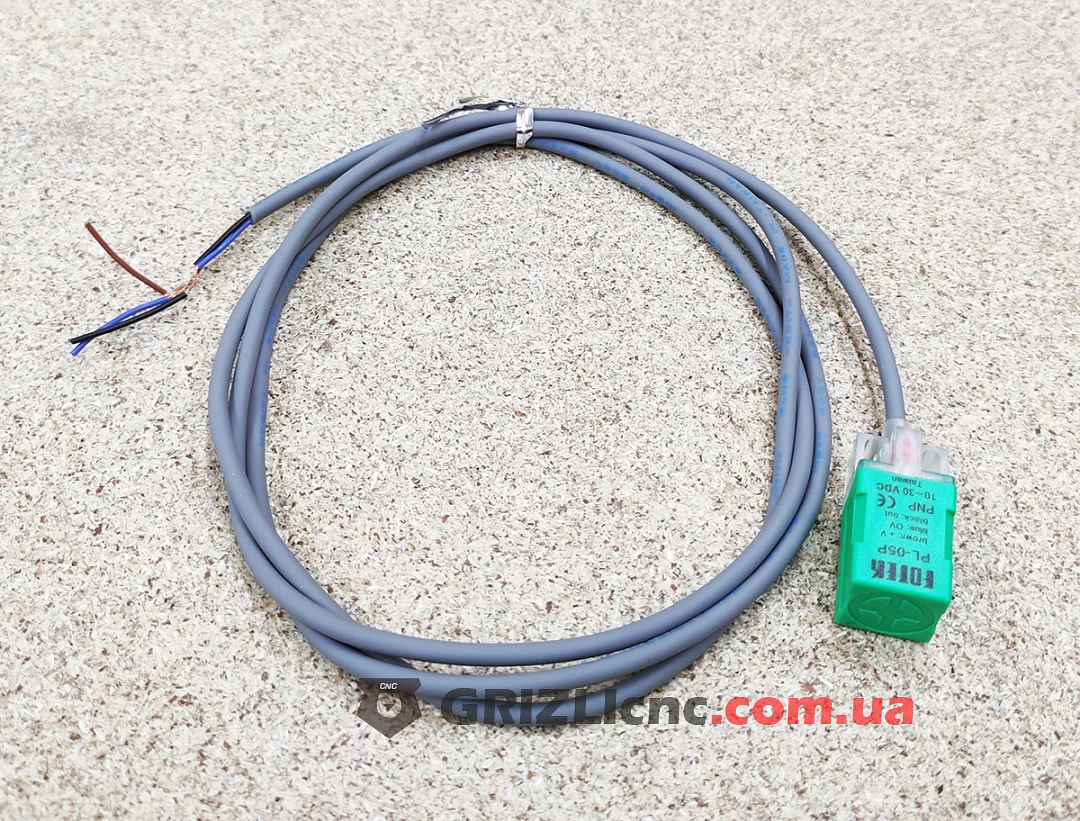

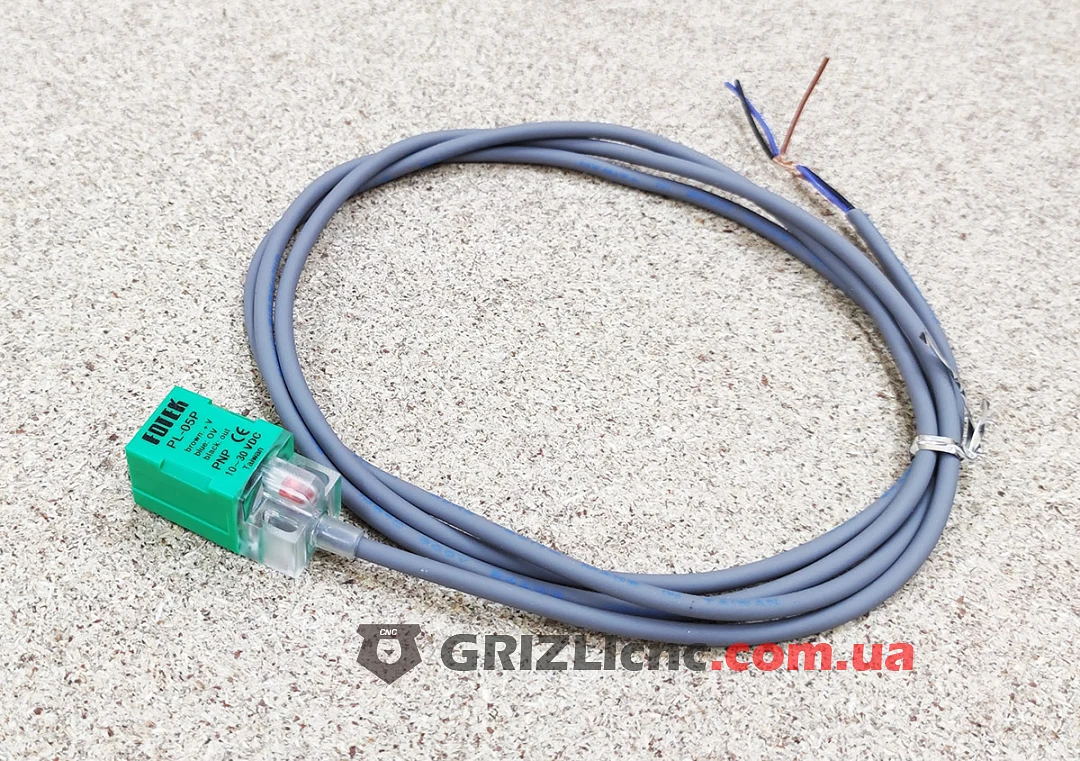

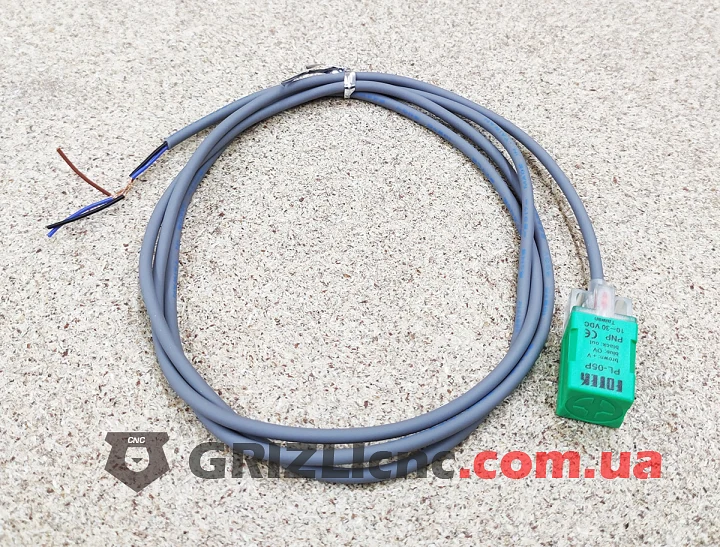

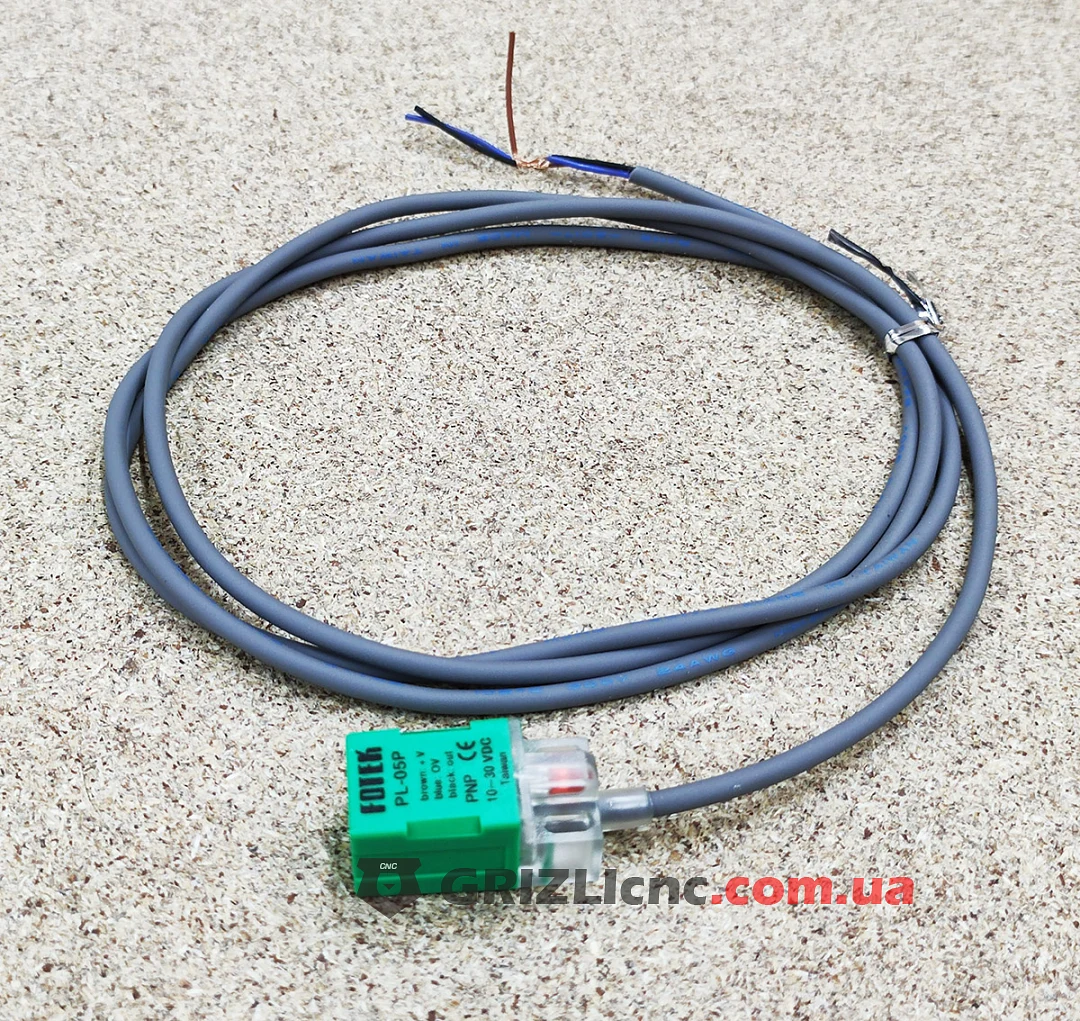

Индуктивный датчик PL-05P PNP для станка ЧПУ

Код: elc010
94грн
Цена: 93грн
В наличии

Доставка

По всей Украине
Новой Почтой

Оплата

  • При получении на почтовом отделении
  • Карта ПриватБанк MonoBank
  • Iban перевод
  • На р/с ФОП (Без НДС)



Характеристики

  • Материал ABS пластик
  • Напряжение питания DC 10-30 Вольт
  • Дистанция срабатывания 5 мм
  • Тип выхода PNP
  • Тип переключателей Нормально открытый
  • Страна производитель Тайвань

Описание

PL-05P это индуктивный бесконтактный датчик с выходом PNP и нормально открытым контактом в удлинённом прямоугольном корпусе из ABS-пластика. На станке ЧПУ его ставят концевым выключателем или датчиком нулевой точки (home): он срабатывает, когда к чувствительной поверхности подходит металлический флажок, упор или деталь каретки, без механического касания.

Как работает датчик

Катушка внутри корпуса создаёт переменное магнитное поле перед чувствительной поверхностью. Когда в это поле входит металл, в нём наводятся вихревые токи, генератор датчика теряет энергию, и схема переключает выход. Дистанция срабатывания 5 мм указана для стальной мишени; алюминий, латунь и медь датчик замечает на меньшем расстоянии, а пластик, дерево и стекло не замечает совсем. Касания нет, поэтому нет и механического износа, а пыль и древесная стружка не мешают работе так, как механическому концевику.

Маркировка

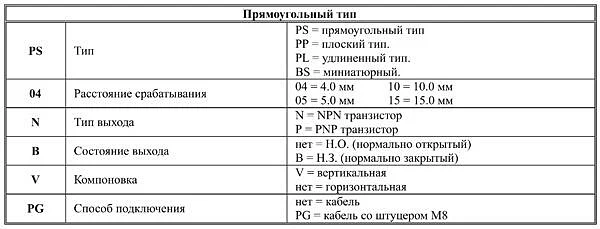

Артикул расшифровывается по таблице производителя: PL означает удлинённый прямоугольный корпус, 05 дистанцию 5 мм, P выход PNP. Буквы B в артикуле нет, значит контакт нормально открытый; буквы V нет, значит компоновка горизонтальная; PG нет, значит датчик с кабелем без разъёма.

Подключение

У датчика три провода: коричневый это плюс питания, синий 0 В (минус), чёрный сигнальный выход. Питание 10-30 В постоянного тока. Выход PNP: при появлении металла транзистор подаёт на чёрный провод плюс питания. Такой датчик подключают к входам, которые срабатывают от положительного сигнала, например к входам ПЛК на 24 В. На вход с логикой 5 В или 3.3 В сигнал PNP напрямую не подают, нужен делитель напряжения или оптрон. Минус питания датчика соединяют с общим проводом контроллера.

Нормально открытый (NO) контакт означает, что без металла выход выключен, а когда металл входит в зону срабатывания, выход включается. Обрыв провода у такого датчика контроллер воспринимает как отсутствие сигнала.

Установка

Датчик ставят так, чтобы флажок на подвижной части проходил перед чувствительной поверхностью с зазором меньше 5 мм: так срабатывание будет уверенным. Кабель на подвижной части ведут в кабель-канале, отдельно от проводов шаговых двигателей или в экранированном кабеле.
