Жёсткая муфта 12-14 мм D32L45 для станка ЧПУ

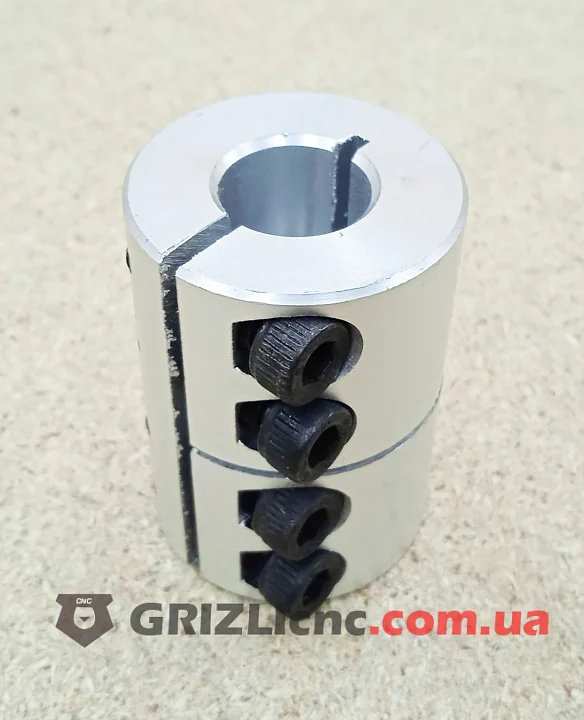

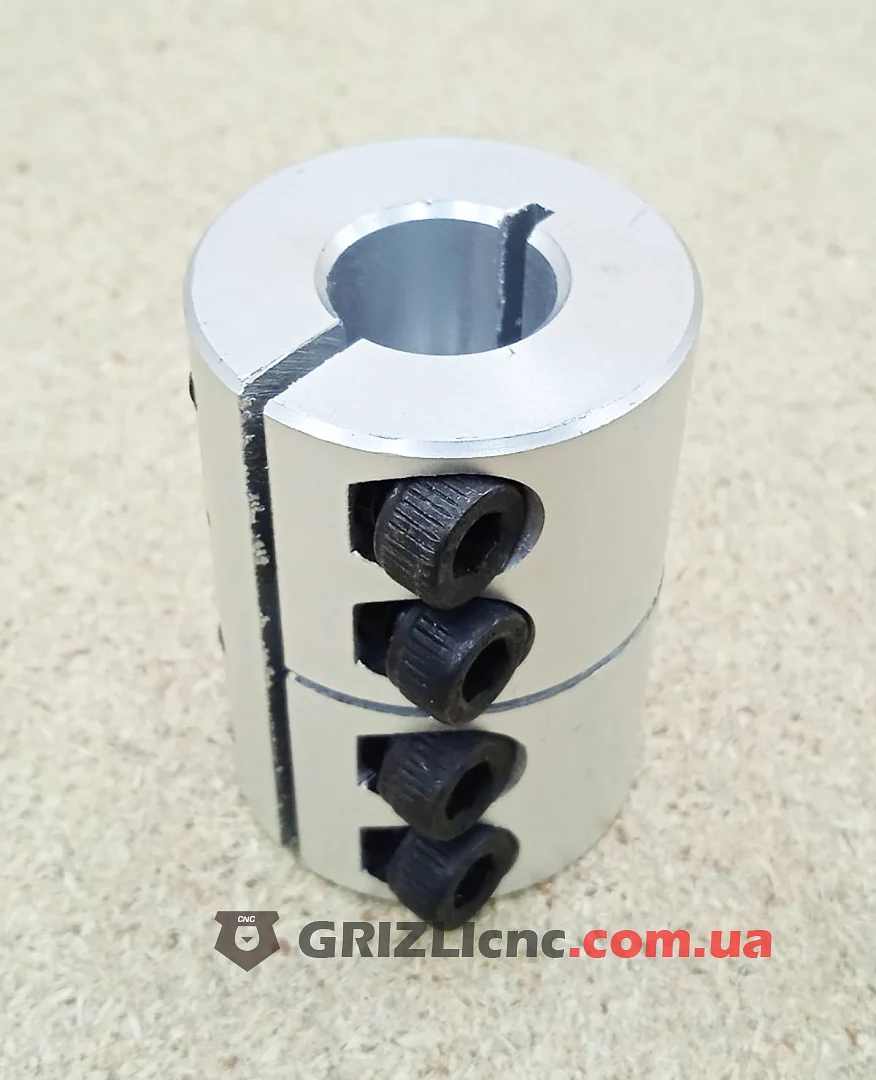

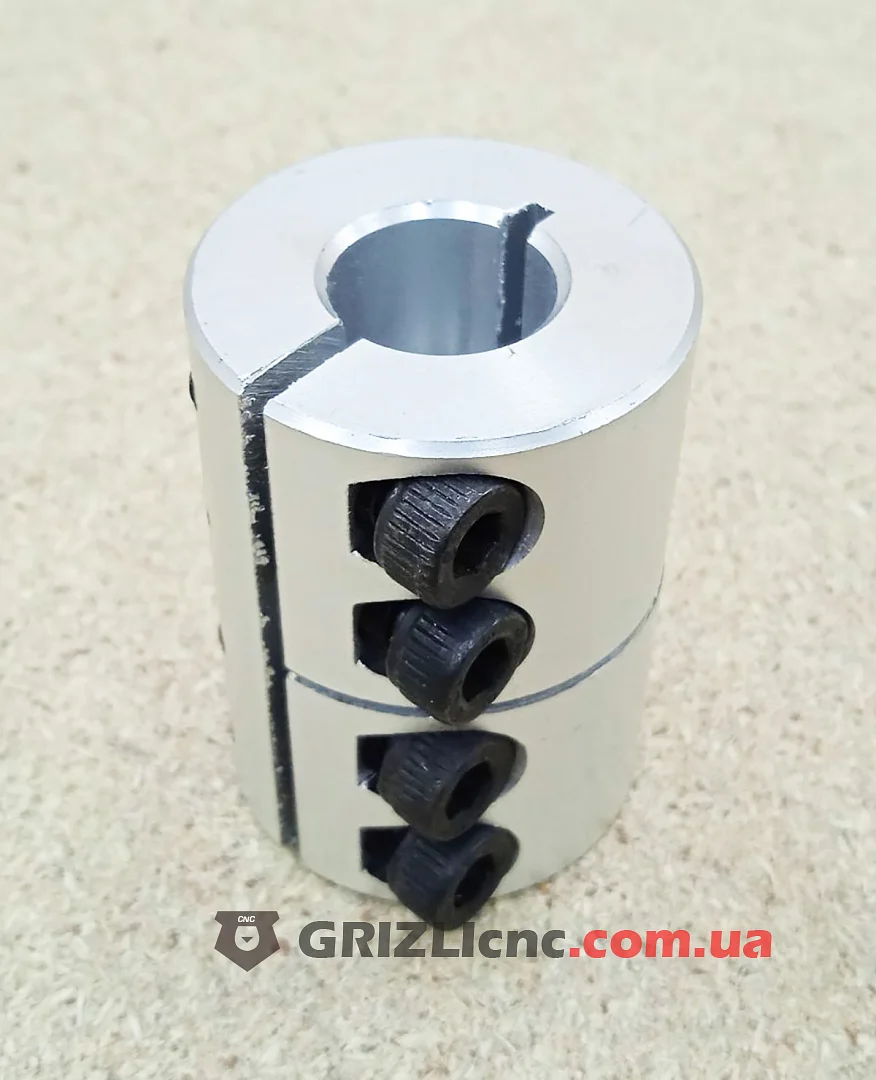

Жёсткая муфта D32L45 диаметром 32 мм и длиной 45 мм соединяет валы 12 и 14 мм. Корпус цельный алюминиевый, каждая половина зажимается на своём валу разрезным хомутом с двумя стяжными винтами. Муфта соединяет вал 14 мм, например вал шагового двигателя с фланцем 86 мм, с валом или хвостовиком винта 12 мм.

Чем жёсткая муфта отличается от упругой

В жёсткой муфте между валами нет упругого элемента, поэтому она не имеет углового люфта и не закручивается под нагрузкой: поворот вала двигателя передаётся на винт без запаздывания при реверсе. Обратная сторона в том, что муфта не компенсирует несоосность. Если оси двигателя и винта смещены, жёсткая муфта заставляет их совпасть силой, и на каждом обороте валы изгибаются, а подшипники двигателя и опоры винта получают переменную радиальную нагрузку. Кулачковая муфта с полиуретановой звёздочкой прощает небольшую несоосность и гасит вибрации, но имеет податливость звёздочки.

Конструкция

Половины под разные валы: 12 мм с одной стороны и 14 мм с другой. Каждая половина имеет продольный разрез и поперечный пропил, который отделяет её хомут от соседней половины, поэтому валы зажимаются независимо. Всего четыре винта с внутренним шестигранником. Хомут обжимает вал по всей окружности, держит гладкий вал без лыски и не оставляет вмятин, как стопорный винт.

Где ставить жёсткую муфту

Жёсткую муфту выбирают, когда двигатель и винт можно выставить точно соосно: двигатель стоит на жёстком кронштейне, а винт в опорах на той же базе. Тогда отсутствие люфта и закрутки даёт точное позиционирование при частых реверсах. Если двигатель стоит на отдельной плите или соосность не проверить, надёжнее упругая муфта.

Рекомендации по установке

Выставьте двигатель по оси винта до затяжки муфты: наденьте муфту на оба вала, затяните хомут на одном валу и проверьте, что второй вал входит в муфту свободно, без бокового усилия. Валы вставляйте на одинаковую глубину и оставляйте между торцами небольшой зазор, чтобы они не упирались друг в друга. Затягивайте стяжные винты поочерёдно и после сборки проверьте, что винт вращается рукой без тугих мест на полном обороте.
