Кулачковая муфта 8-8 мм D25L30 для станка ЧПУ

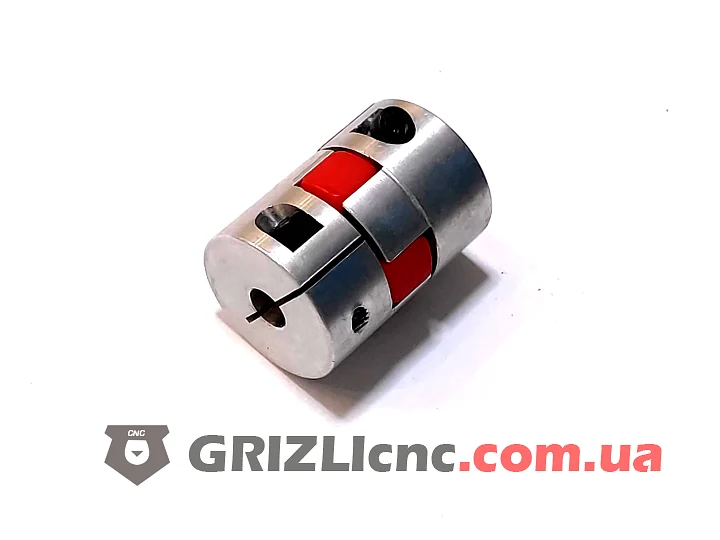

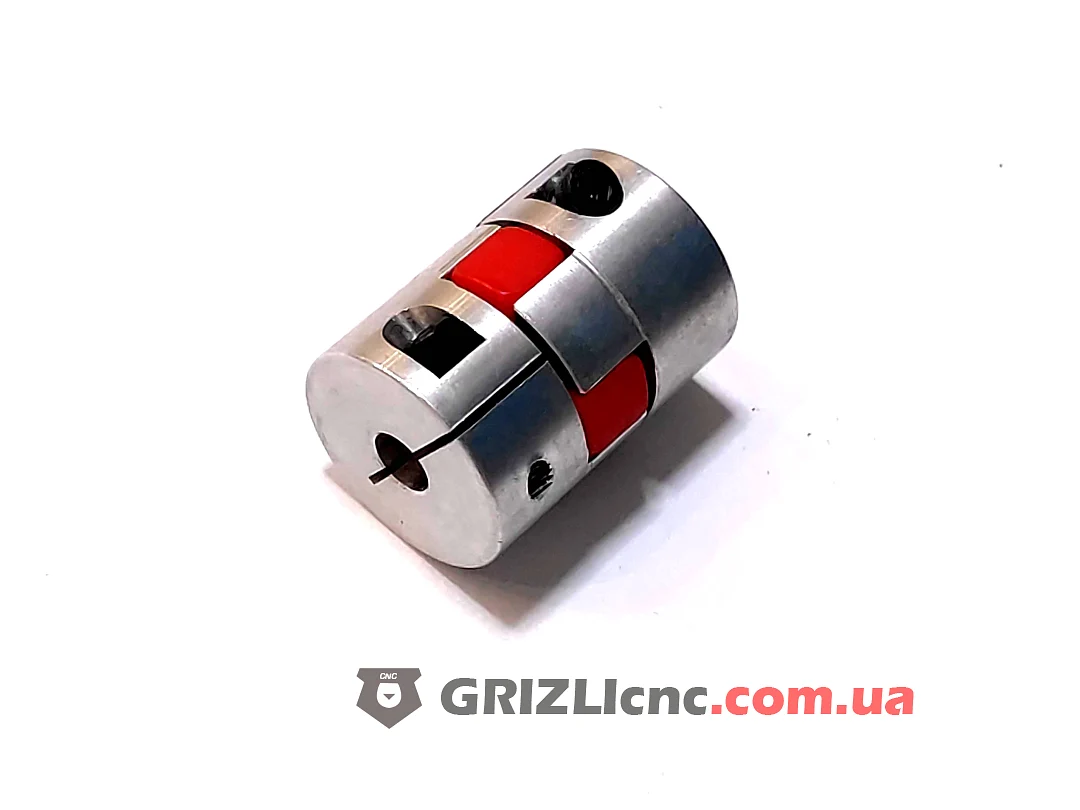

Кулачковая муфта D25L30 диаметром 25 мм и длиной 30 мм соединяет валы 8 и 8 мм. Две алюминиевые полумуфты с кулачками входят в красную полиуретановую звёздочку, каждая полумуфта зажимается на валу разрезным хомутом с винтом. Муфта подходит, например, для шагового двигателя с фланцем 57 мм и валом 8 мм и винта или вала с хвостовиком 8 мм.

Как работает кулачковая муфта

Кулачки полумуфт входят в промежутки между лучами звёздочки, и момент передаётся через сжатие полиуретана. Упругая звёздочка гасит вибрации и толчки при разгоне и реверсе шагового двигателя, допускает небольшую несоосность валов по смещению и углу, а также осевой зазор между торцами валов. Полумуфты не касаются друг друга металлом, поэтому звёздочка электрически разделяет вал двигателя и винт. Если звёздочка разрушится, кулачки войдут в зацепление друг с другом и ось не провернётся свободно.

Зажимной хомут вместо стопорного винта

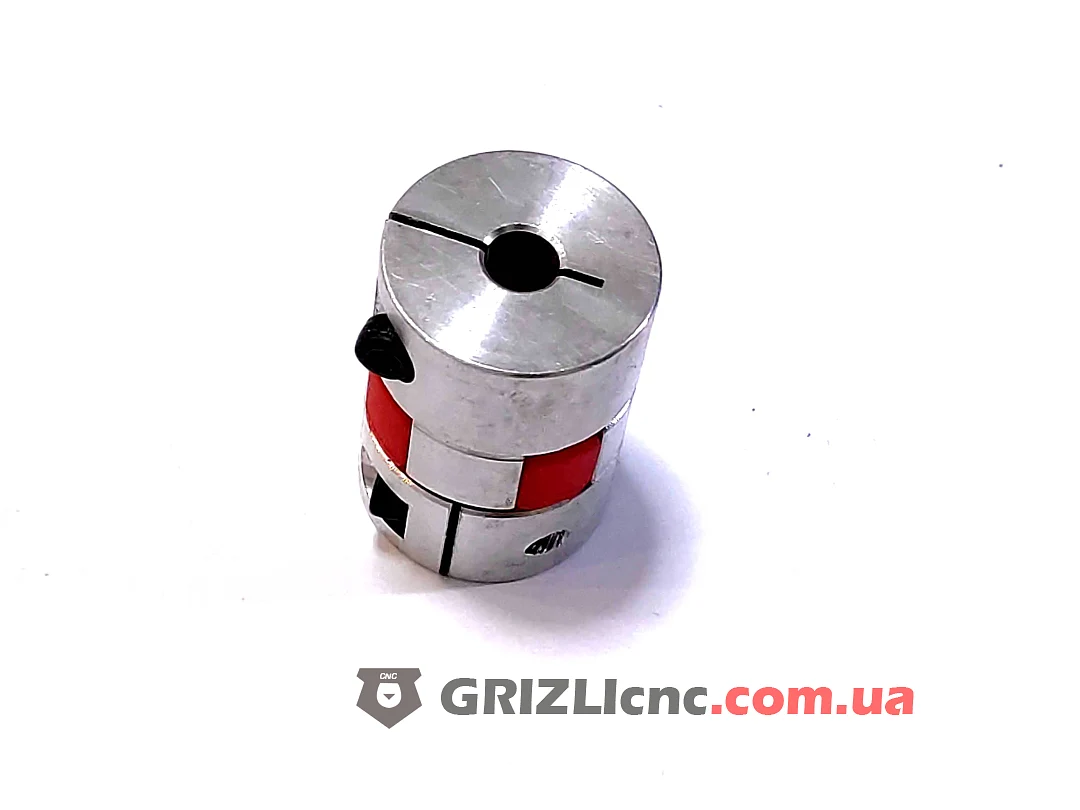

Каждая полумуфта имеет продольный разрез и стяжной винт. При затяжке хомут обжимает вал по всей окружности, поэтому муфта держит вал без люфта и не оставляет на нём вмятин, как стопорный винт, который давит в одну точку. Такое крепление подходит и для гладких валов без лыски.

Размеры и выбор

Обе полумуфты рассчитаны на валы 8 мм. Наружный диаметр 25 мм, длина 30 мм. Муфта D25L30 компактная и лёгкая, у неё малый момент инерции, что важно для быстрых реверсов. Для двигателей с большим моментом берут муфту D30L40: её кулачки больше по радиусу и площади. Муфта должна передавать полный момент двигателя, а не только рабочий момент на винте.

Рекомендации по установке

Выставьте двигатель и винт соосно до установки муфты: звёздочка компенсирует только небольшую несоосность, а большая перегружает подшипники двигателя и опору винта. Вставьте валы в полумуфты на всю глубину отверстий, не прижимая полумуфты к звёздочке вплотную, чтобы между кулачками и звёздочкой остался осевой зазор. Затяните стяжные винты хомутов и проверьте, что вал вращается рукой без заеданий. Звёздочку осматривайте при обслуживании станка и меняйте при трещинах или сильном износе.
