Крепление шпинделя 80 мм, высота центра 50 мм для фрезерного станка ЧПУ

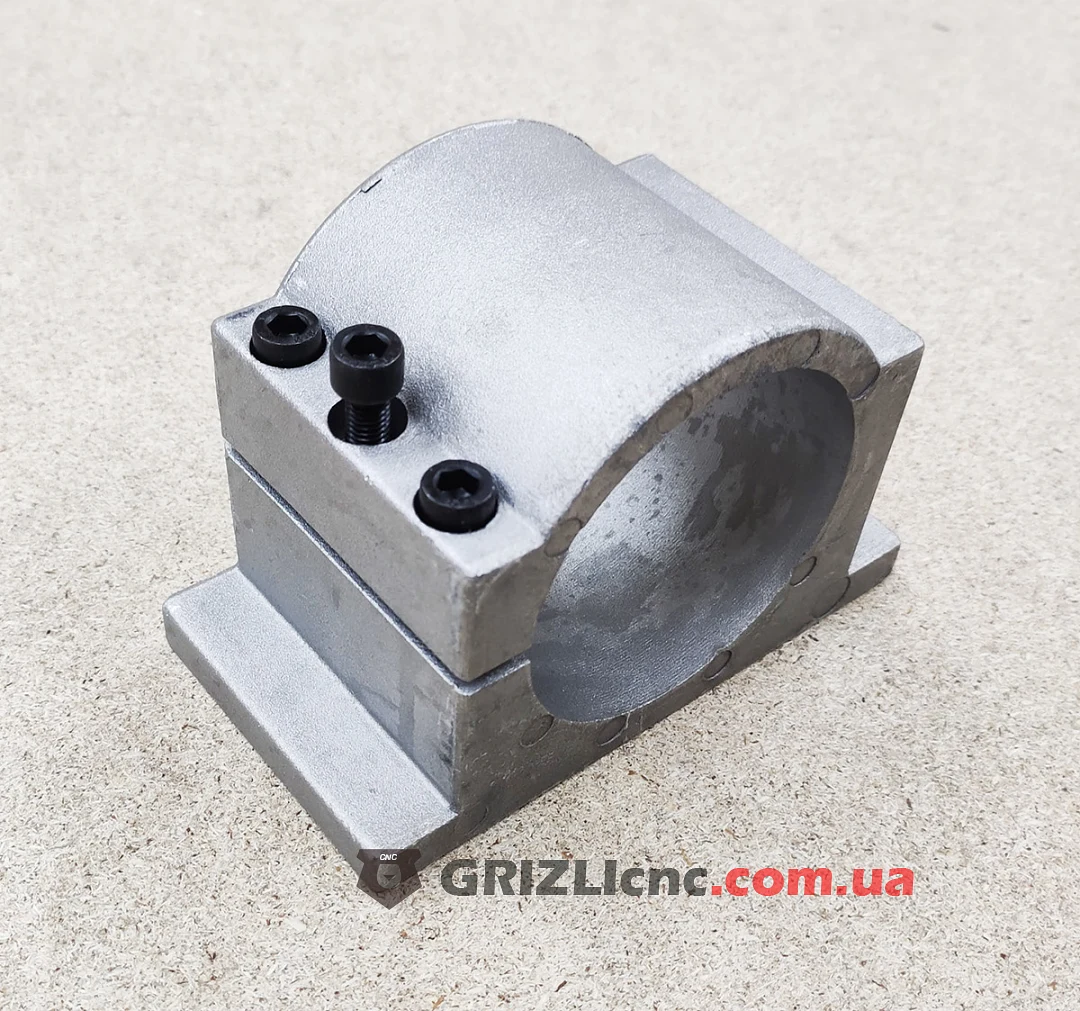

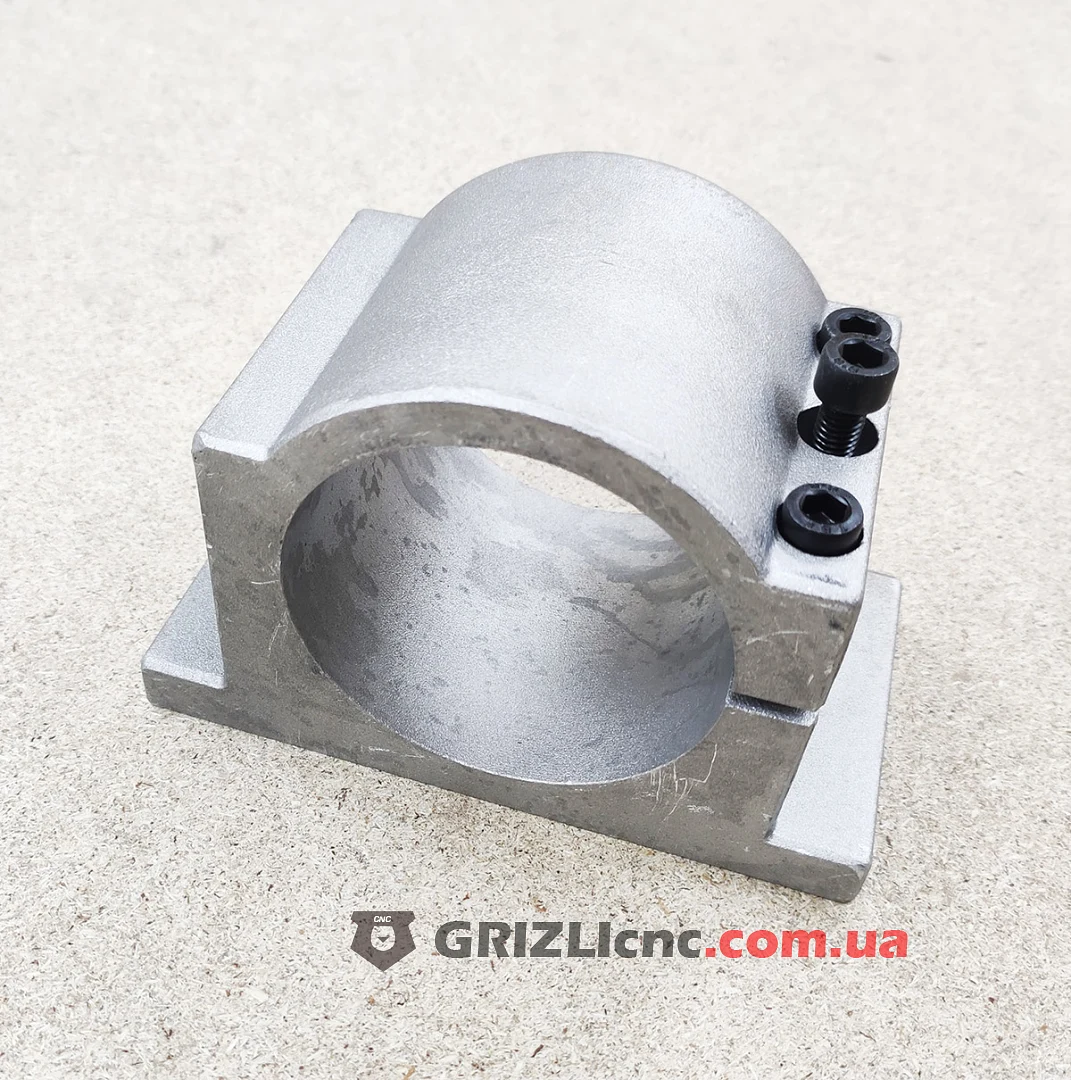

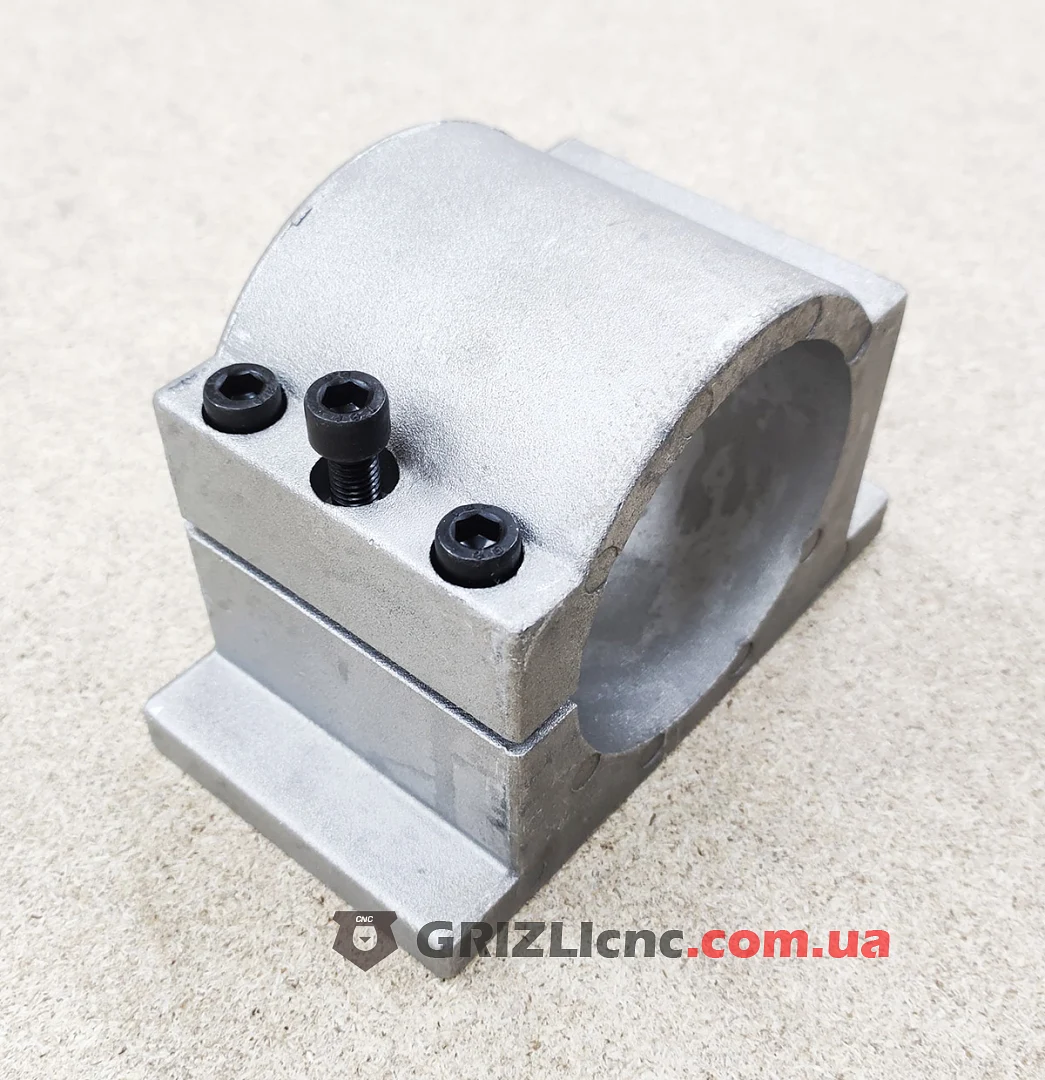

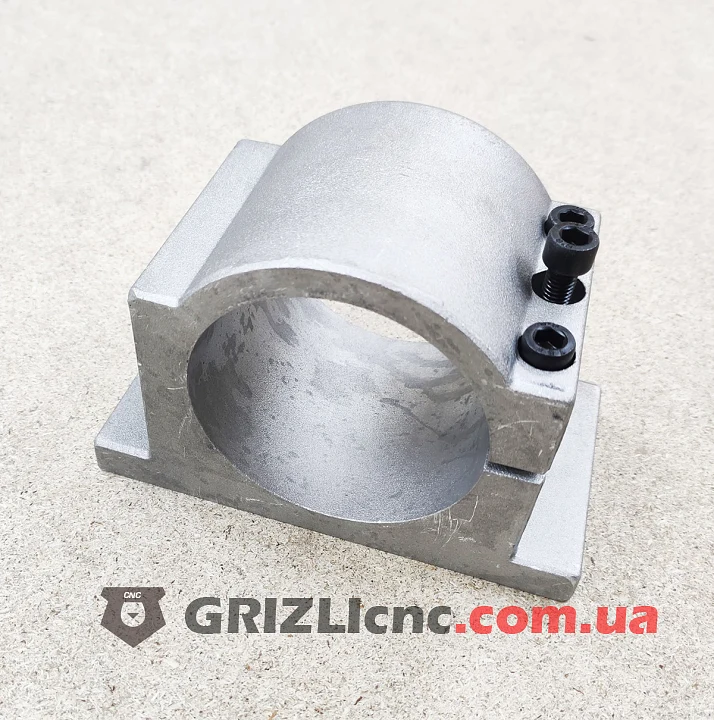

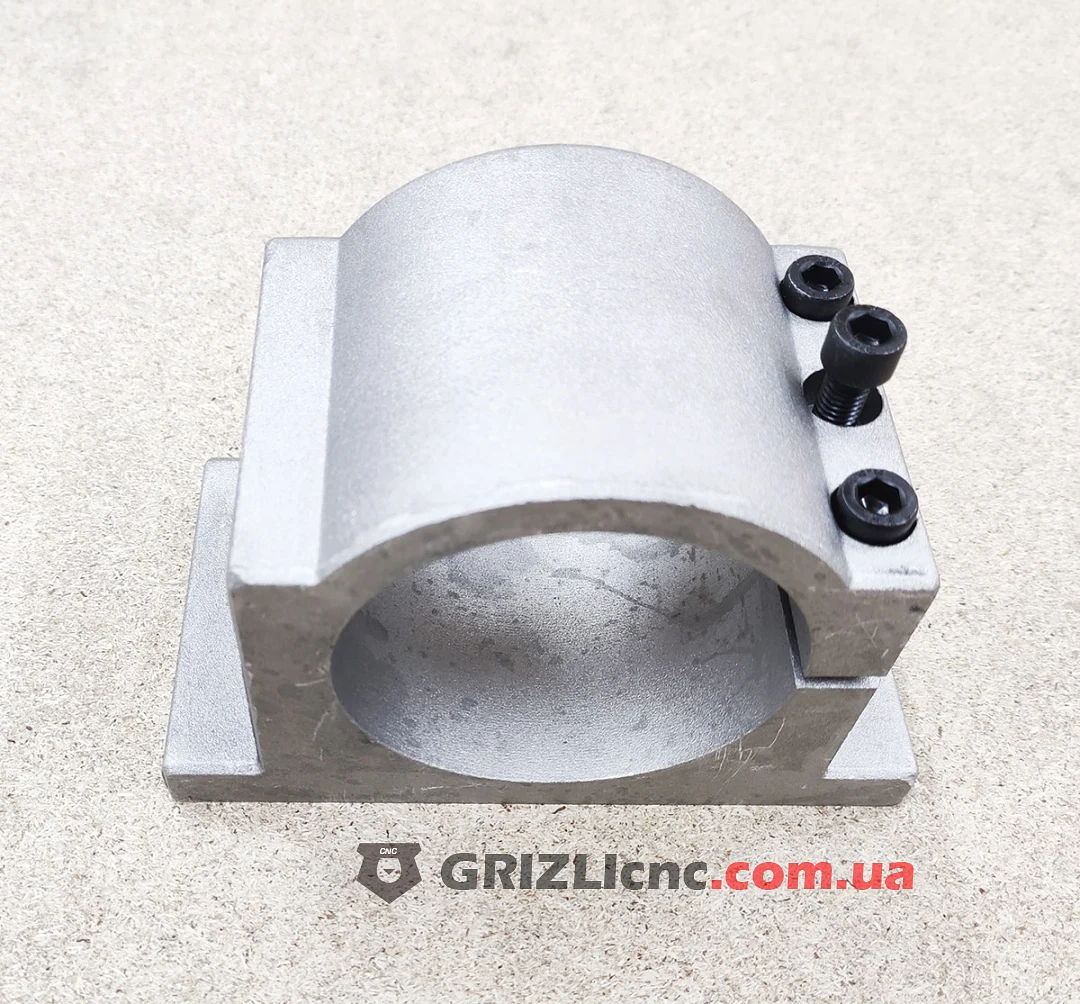

Крепление из алюминия для шпинделя с корпусом 80 мм. Хомут и опорная плита выполнены одной деталью, разрез хомута находится сбоку и стягивается тремя винтами с внутренним шестигранником.

Конструкция

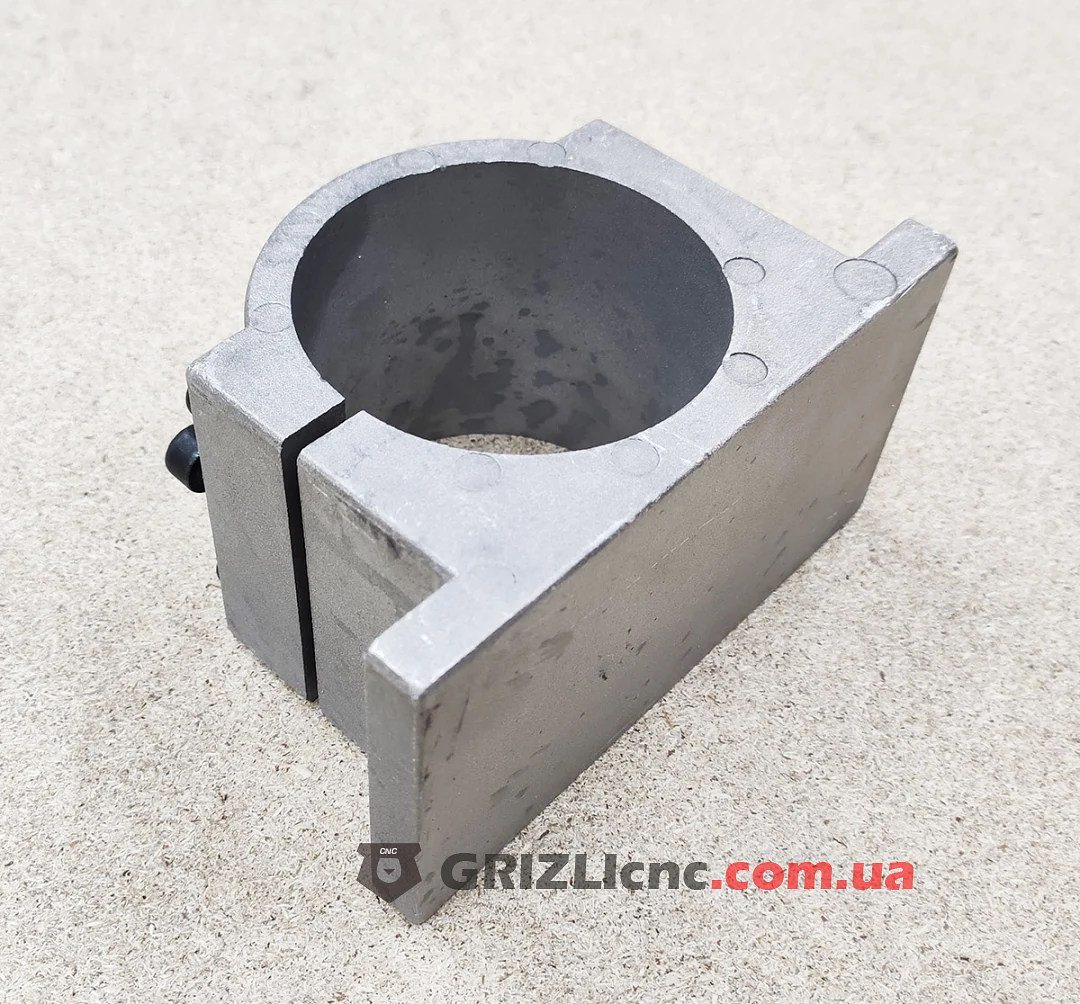

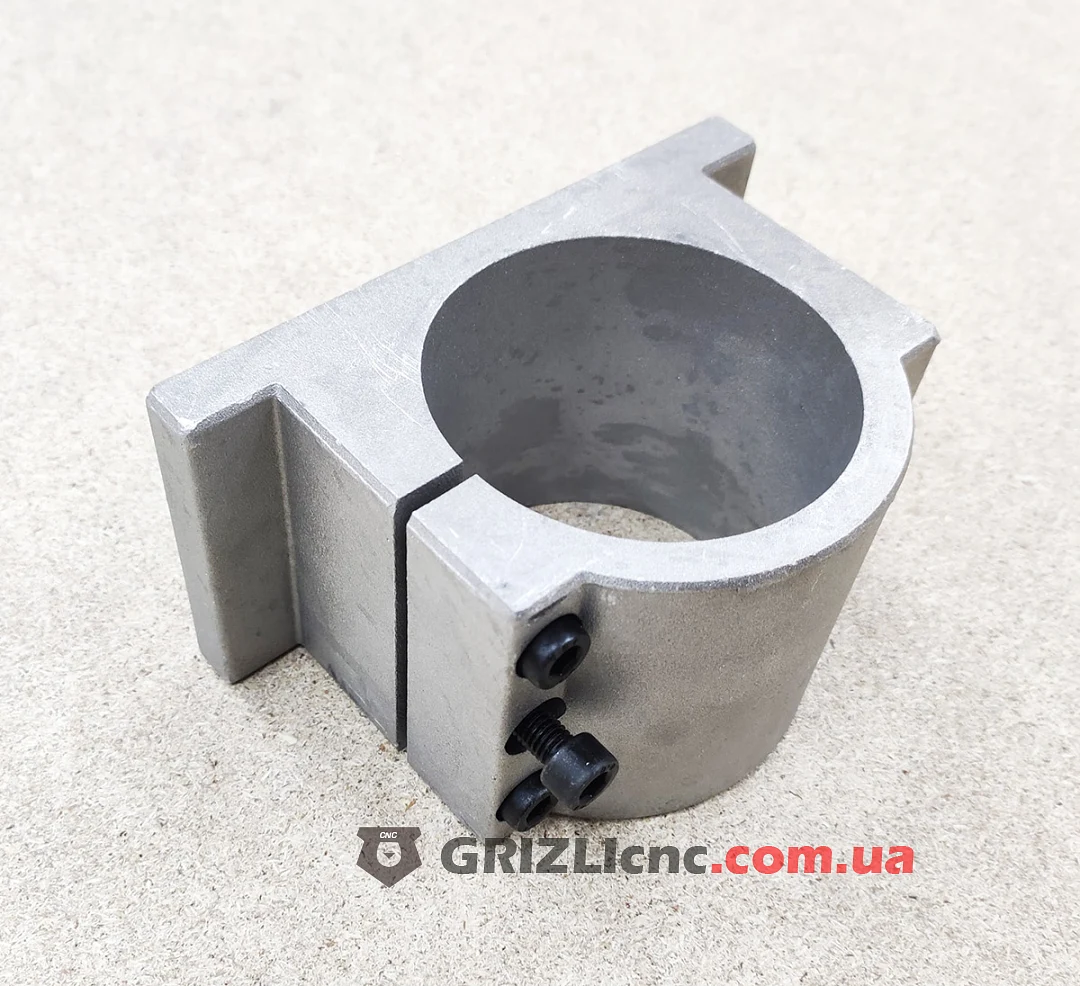

Опорная плита шире хомута и имеет две продольные полки, поэтому крепление прилегает к каретке оси Z большой плоскостью и не качается под боковой нагрузкой. Три стяжных винта распределяют обжатие по высоте хомута, и шпиндель меньше проворачивается и сползает при раскрое и фрезеровке с нагрузкой. Ось шпинделя находится на высоте 50 мм от опорной плоскости плиты: эта величина задаёт, насколько фреза отстоит от каретки, и при замене крепления с другой высотой центра координаты станка проверяют заново.

Для каких шпинделей

Крепление подходит для шпинделей с корпусом 80 мм, это шпиндели 1.5 и 2.2 кВт с водяным и воздушным охлаждением. Хомут подбирают точно по диаметру корпуса: шпиндель другого диаметра в нём не зажать, а прокладки под корпус сминаются и сбивают ось.

Установка

Крепление ставят опорной плоскостью на плиту каретки оси Z, предварительно очистив обе поверхности от стружки и заусенцев. Шпиндель зажимают ближе к передней части корпуса, где стоят передние подшипники: прогиб растёт как куб вылета, и при вдвое большем вылете шпиндель отклоняется в 8 раз сильнее. Стяжные винты затягивают поочерёдно и равномерно, резьба в алюминии не любит перетяжки. После установки проверяют перпендикулярность оси шпинделя столу индикатором и при необходимости подкладывают тонкие металлические прокладки под опору.
