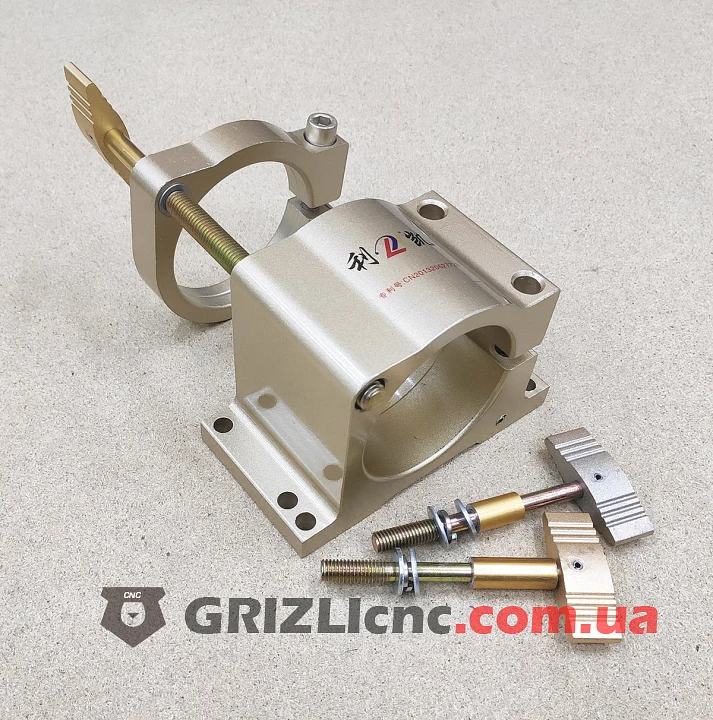

Крепление шпинделя 80 мм с регулировкой высоты для фрезерного станка ЧПУ

Алюминиевое крепление для шпинделя с корпусом 80 мм с механической регулировкой высоты. Шпиндель поднимают и опускают ходовым винтом, не снимая его с крепления и не теряя положения оси.

Конструкция

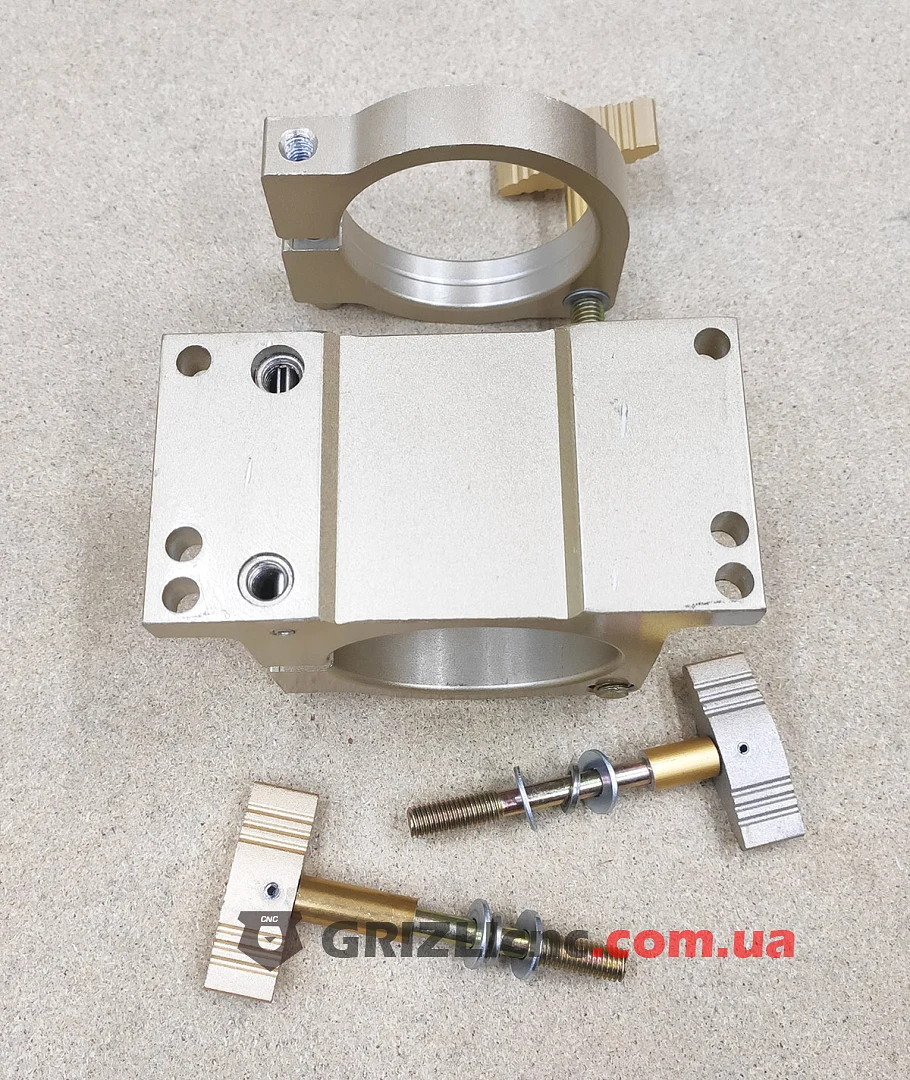

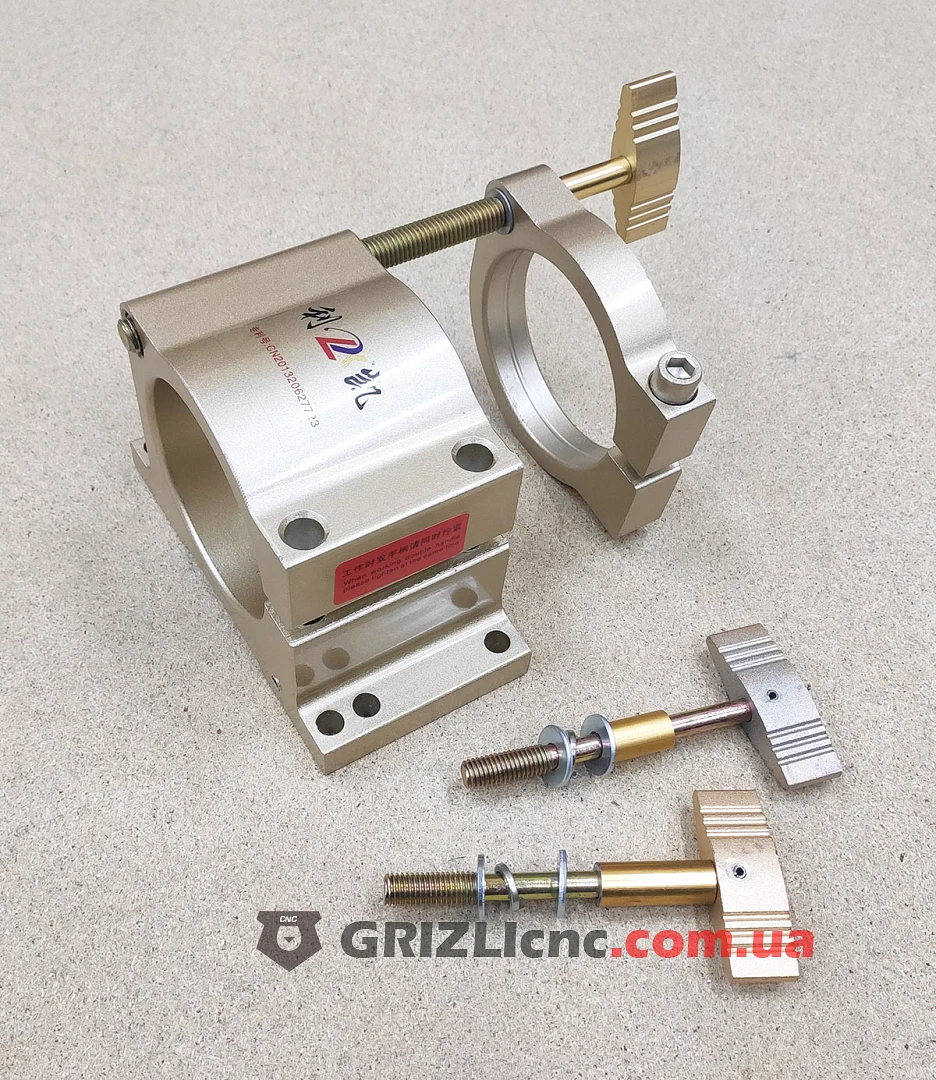

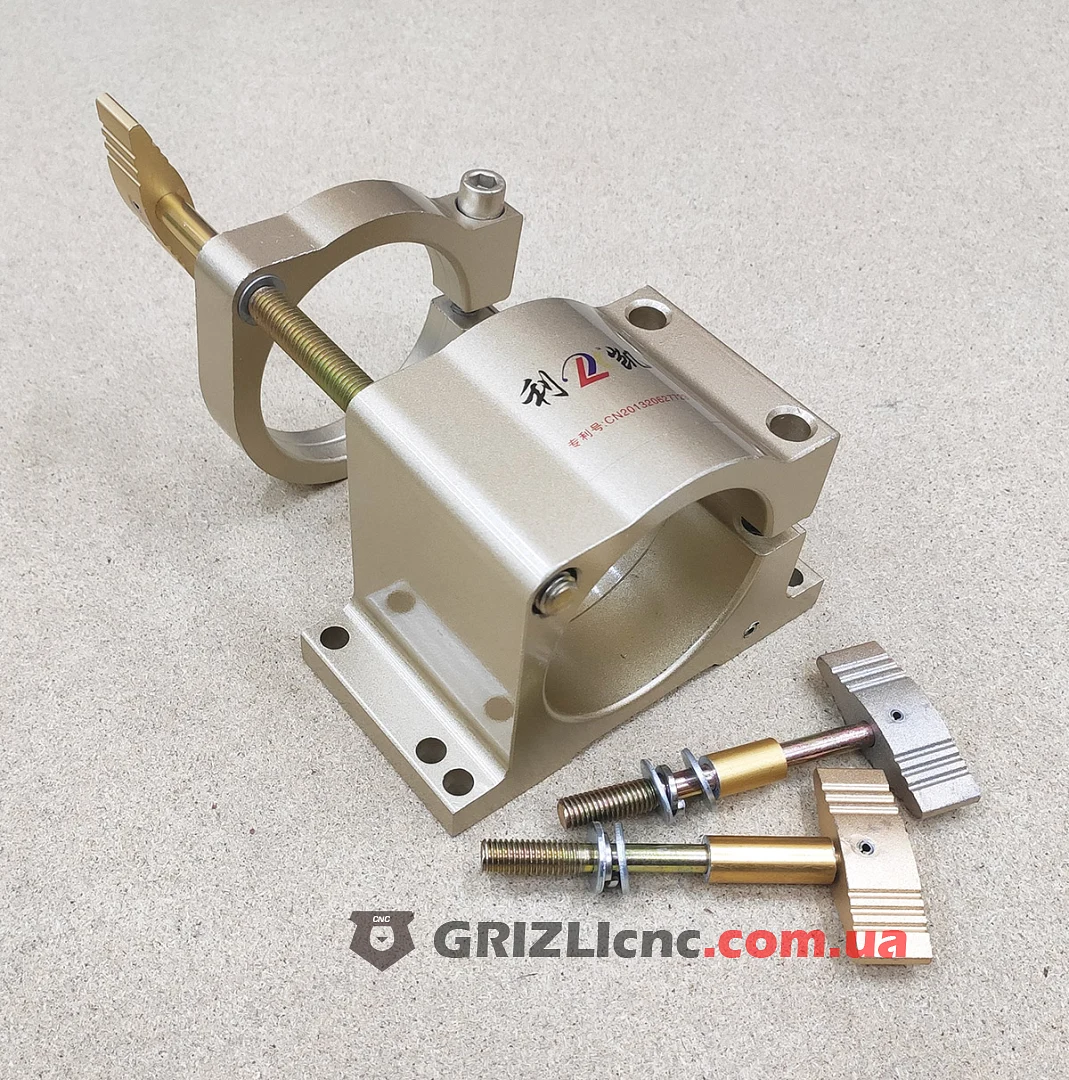

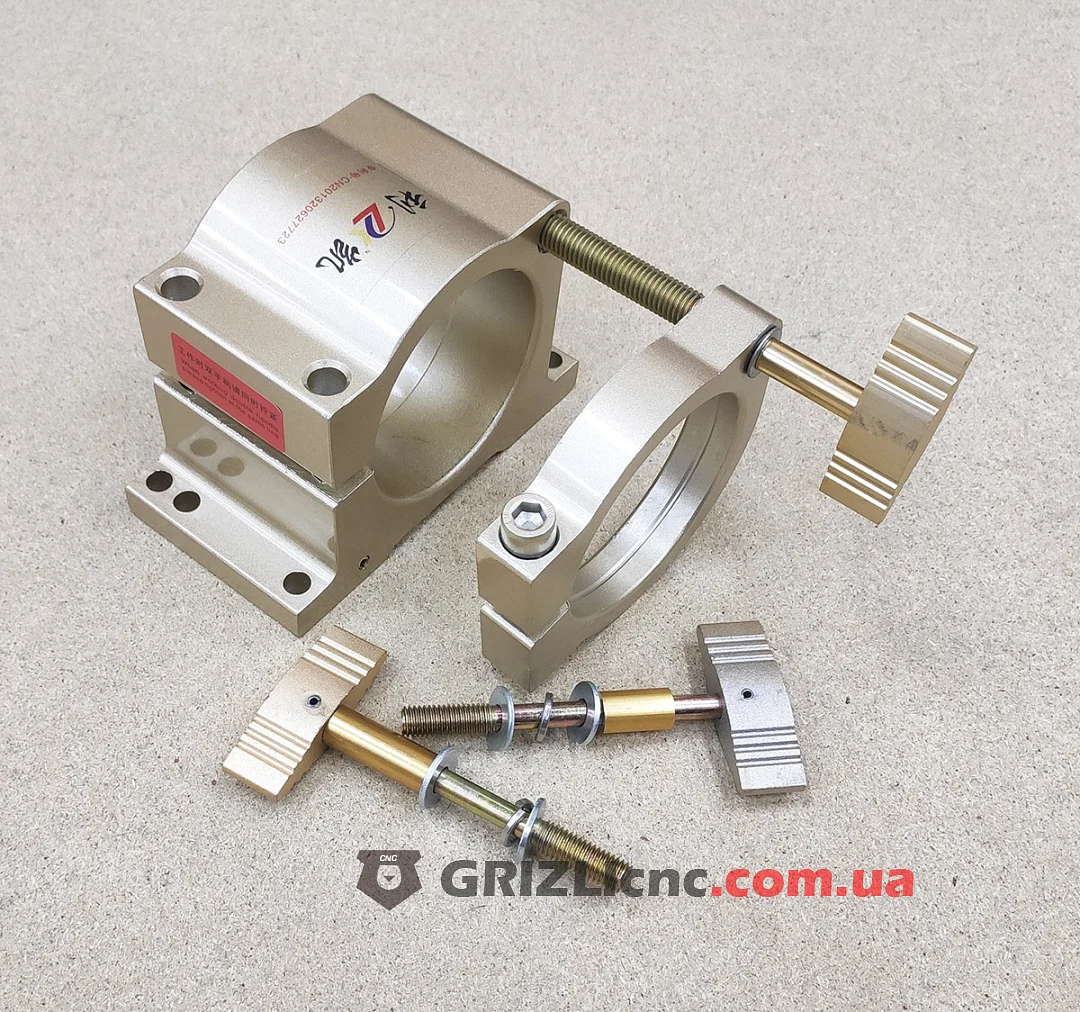

Корпус крепления зажимает шпиндель двумя барашковыми винтами, их затягивают рукой без ключа. Ниже на корпусе шпинделя ставится отдельное кольцо со стяжным винтом. Между кольцом и приливом корпуса крепления проходит ходовой винт с маховиком: вращение маховика сдвигает кольцо, а вместе с ним и шпиндель. Основание имеет отверстия под болты для установки на плиту каретки оси Z.

Регулировка высоты

Барашковые винты ослабляют, маховиком выставляют нужную высоту и снова затягивают винты. Так меняют вылет при смене длины фрезы или толщины заготовки, а на станках с несколькими шпинделями выравнивают все фрезы в одну плоскость, чтобы они работали на одинаковой глубине.

Для каких шпинделей

Крепление подходит для шпинделей с корпусом 80 мм, это шпиндели 1.5 и 2.2 кВт с водяным и воздушным охлаждением. Хомут подбирают точно по диаметру корпуса: шпиндель другого диаметра в нём не зажать, а прокладки под корпус сминаются и сбивают ось.

Установка

Крепление ставят опорной плоскостью на плиту каретки оси Z, предварительно очистив обе поверхности от стружки и заусенцев. Шпиндель зажимают ближе к передней части корпуса, где стоят передние подшипники: прогиб растёт как куб вылета, и при вдвое большем вылете шпиндель отклоняется в 8 раз сильнее. Стяжные винты затягивают поочерёдно и равномерно, резьба в алюминии не любит перетяжки. После установки проверяют перпендикулярность оси шпинделя столу индикатором и при необходимости подкладывают тонкие металлические прокладки под опору.

Комплектация

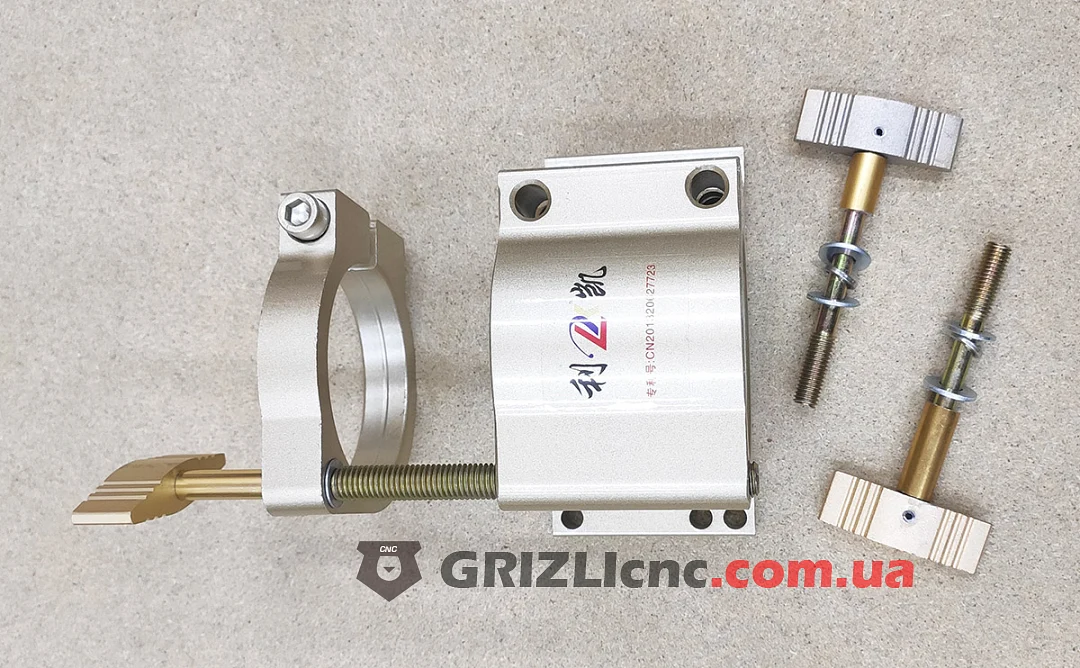

Корпус крепления, кольцо со стяжным винтом, ходовой винт с маховиком, два барашковых винта.
