Блок подготовки воздуха AFC2000 1/4" для станка ЧПУ: фильтр-регулятор с манометром и лубрикатор (масленка)

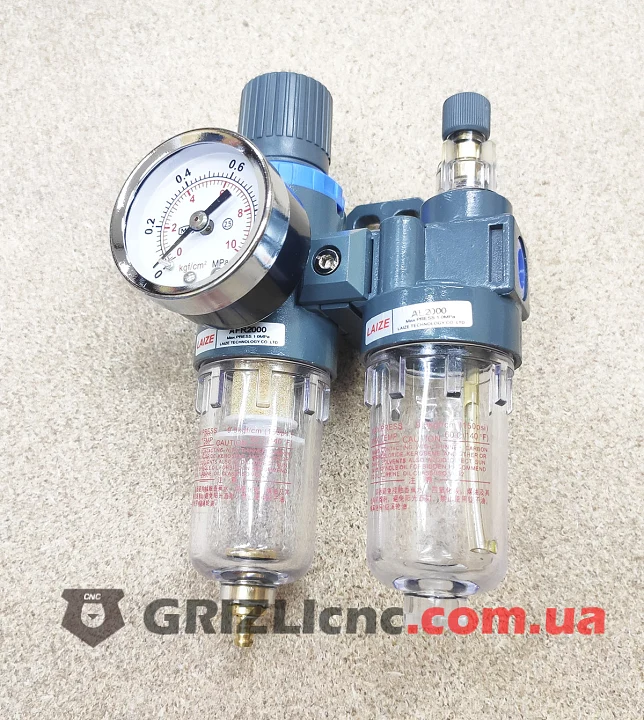

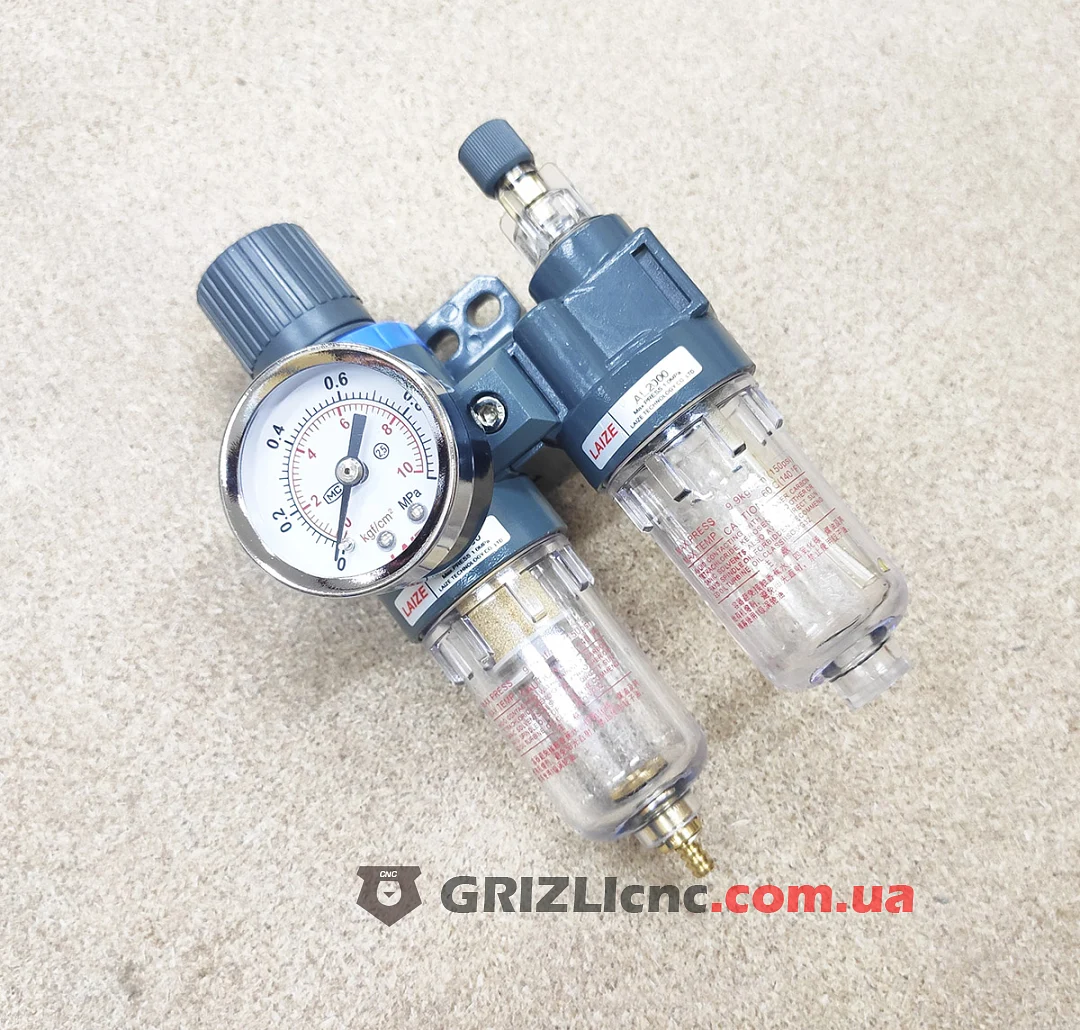

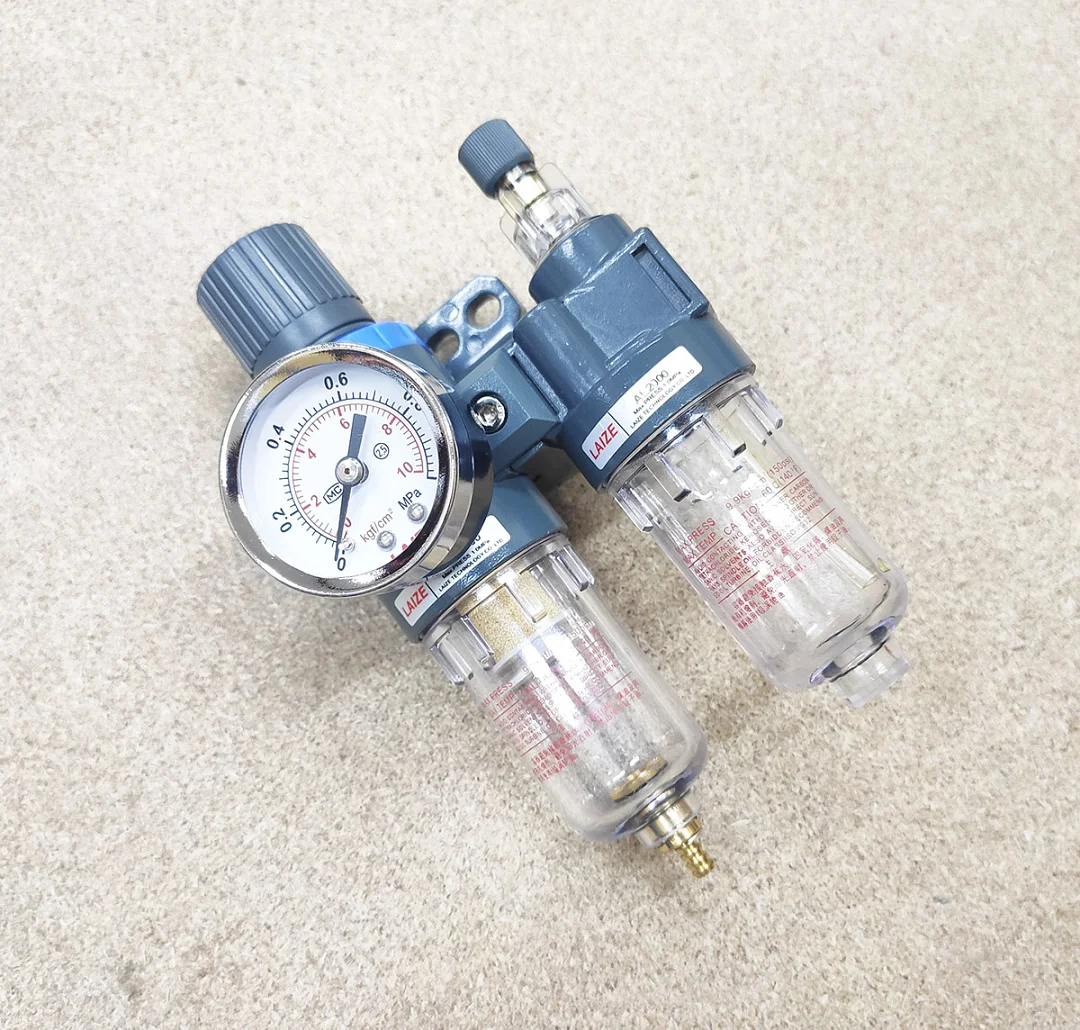

Блок подготовки воздуха AFC2000 1/4" ставится на входе сжатого воздуха в станок с ЧПУ. Он состоит из двух узлов: фильтра-регулятора AFR2000 с манометром и лубрикатора AL2000. Фильтр-регулятор убирает из воздуха воду и грязь и держит заданное давление, лубрикатор добавляет в воздух масло для распределителей и пневмоцилиндров.

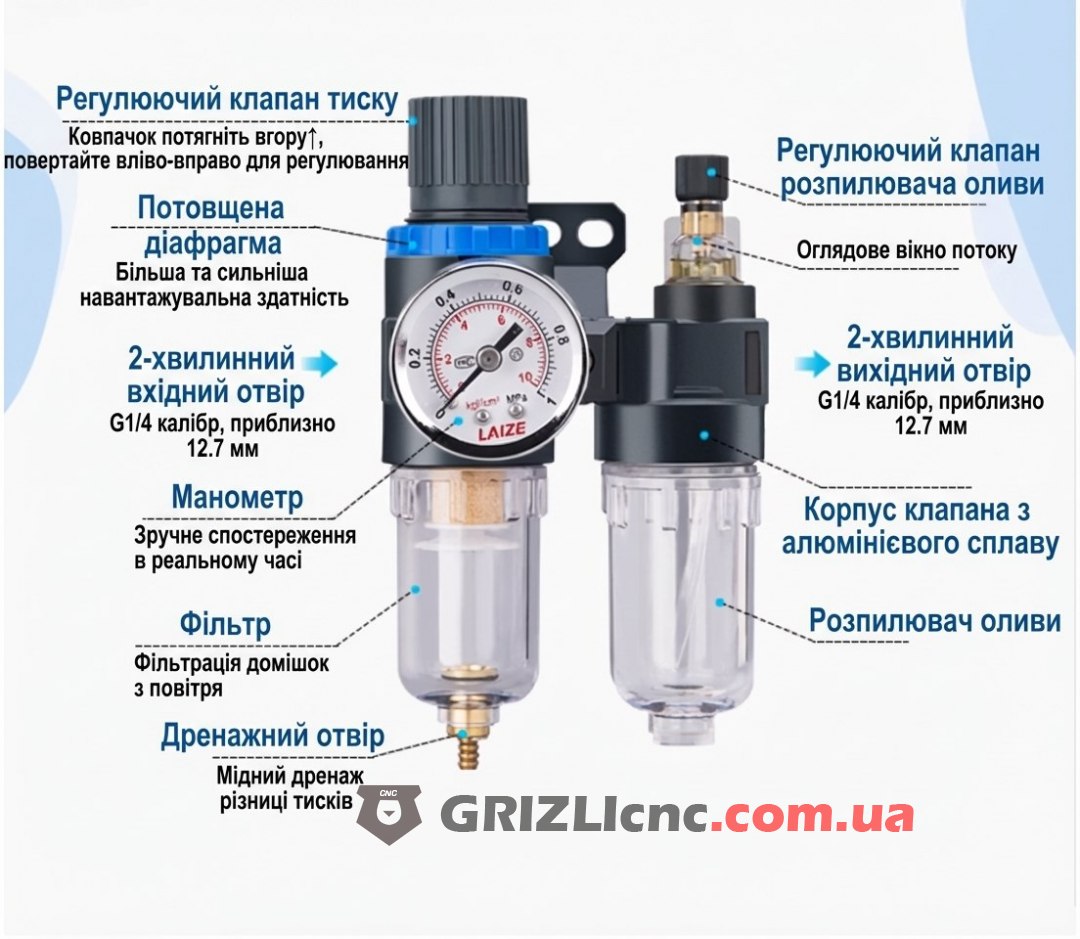

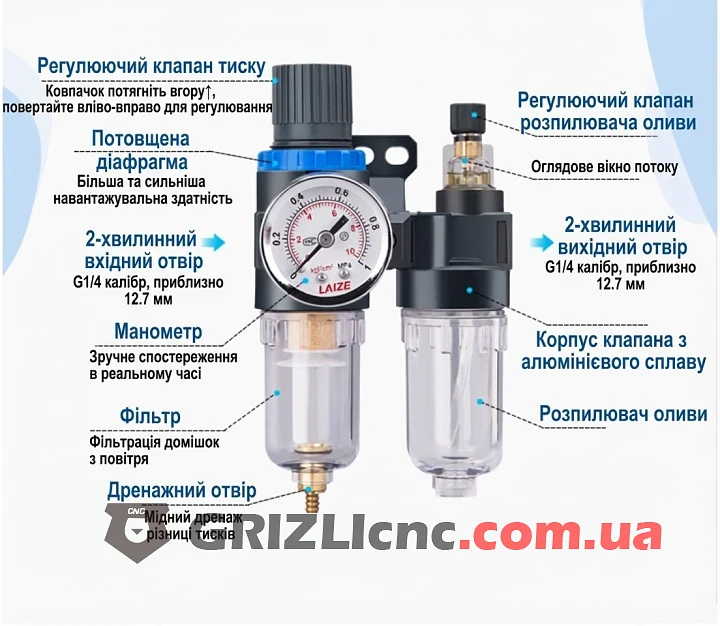

Конструкция

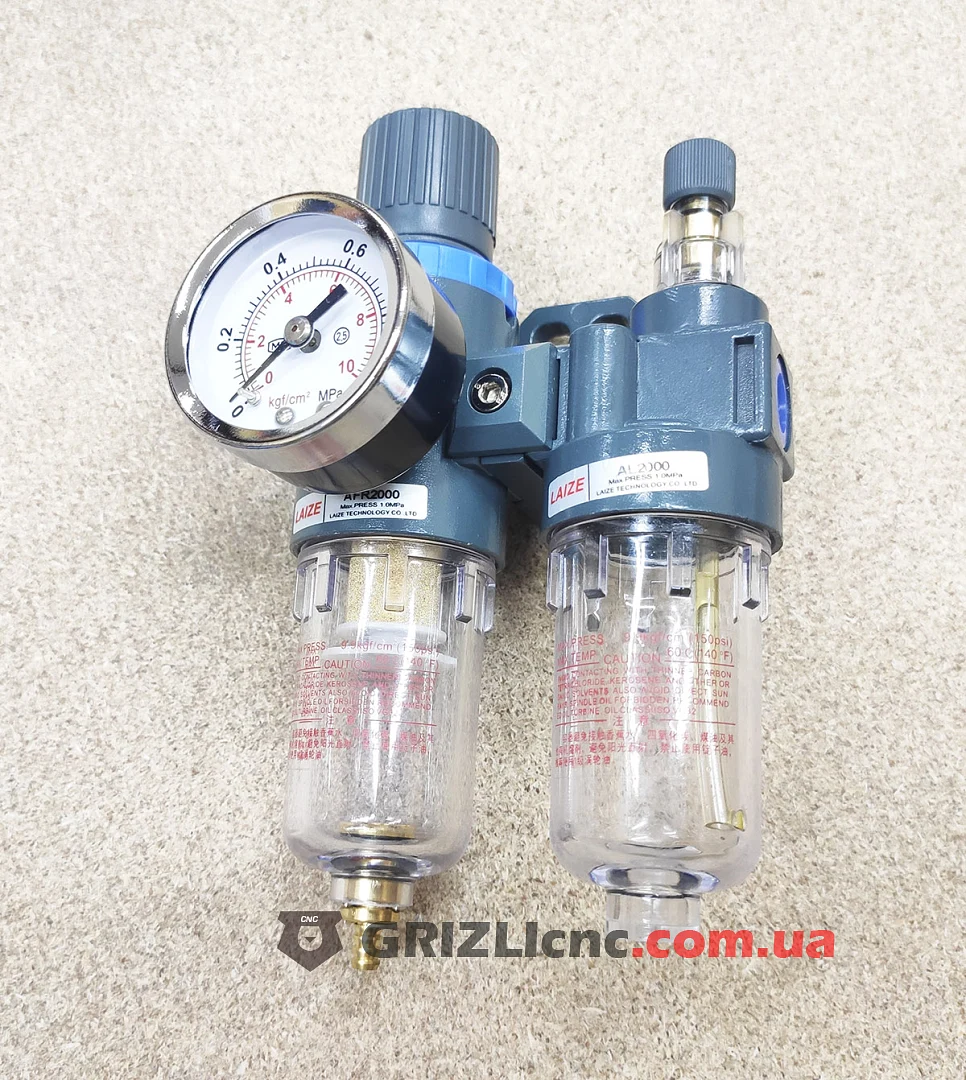

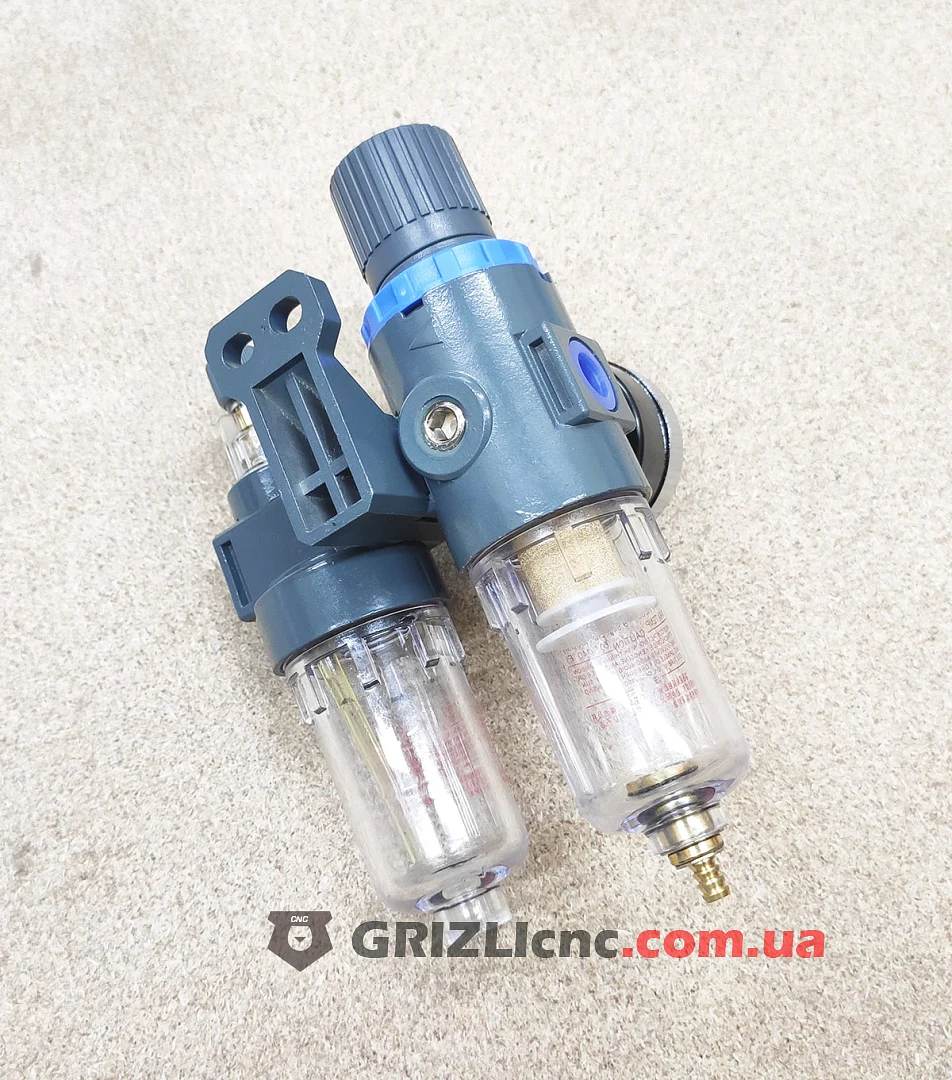

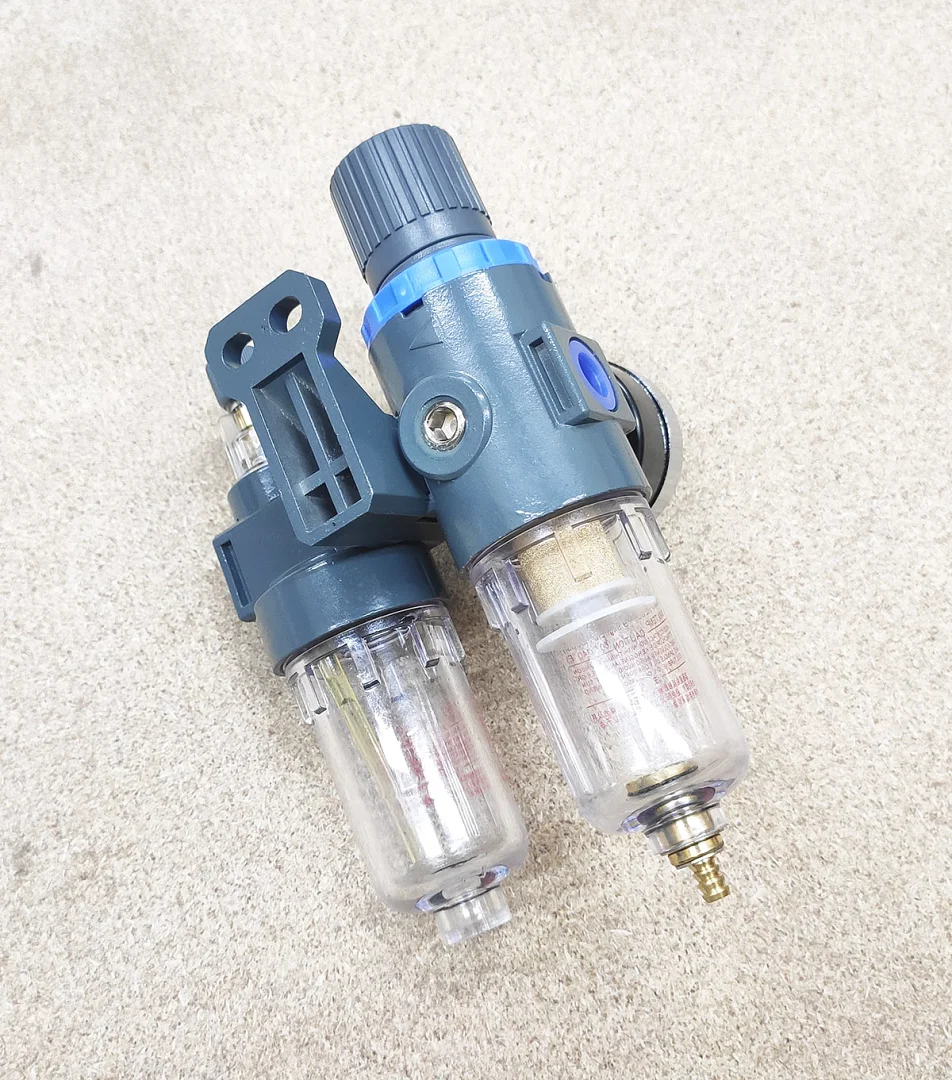

• Фильтр-регулятор AFR2000 и лубрикатор AL2000 соединены между собой и закреплены на общем кронштейне.
• Резьба входа и выхода G1/4.

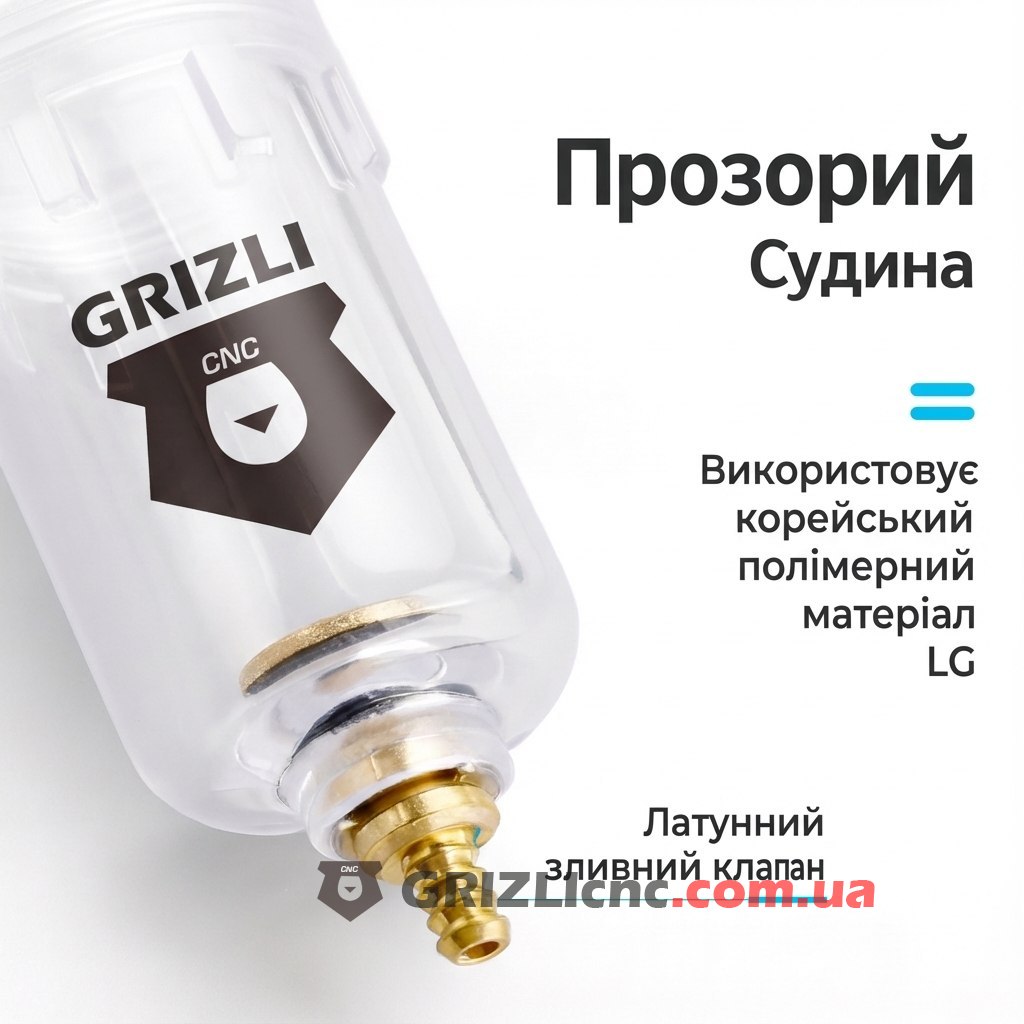

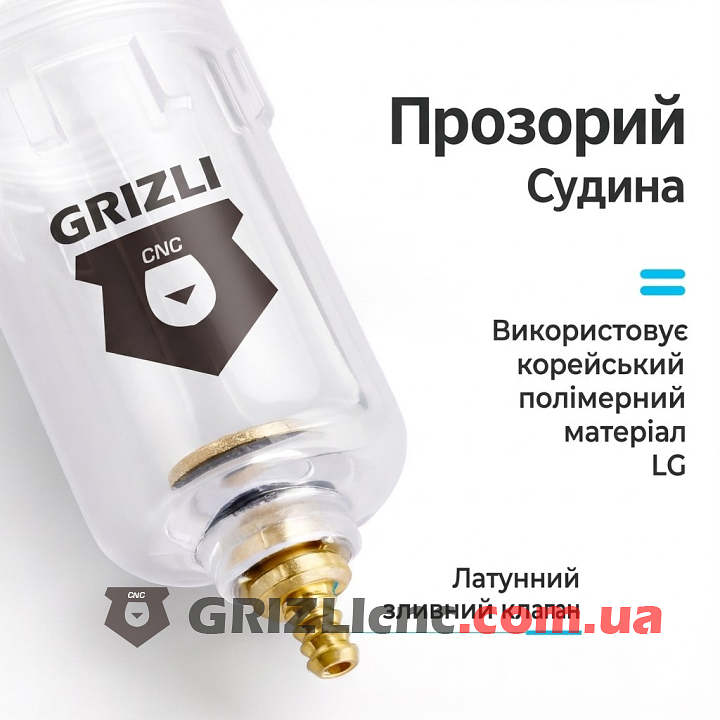

• Фильтр с прозрачной колбой: конденсат собирается на дне колбы и сливается через латунный сливной клапан со штуцером под шланг.

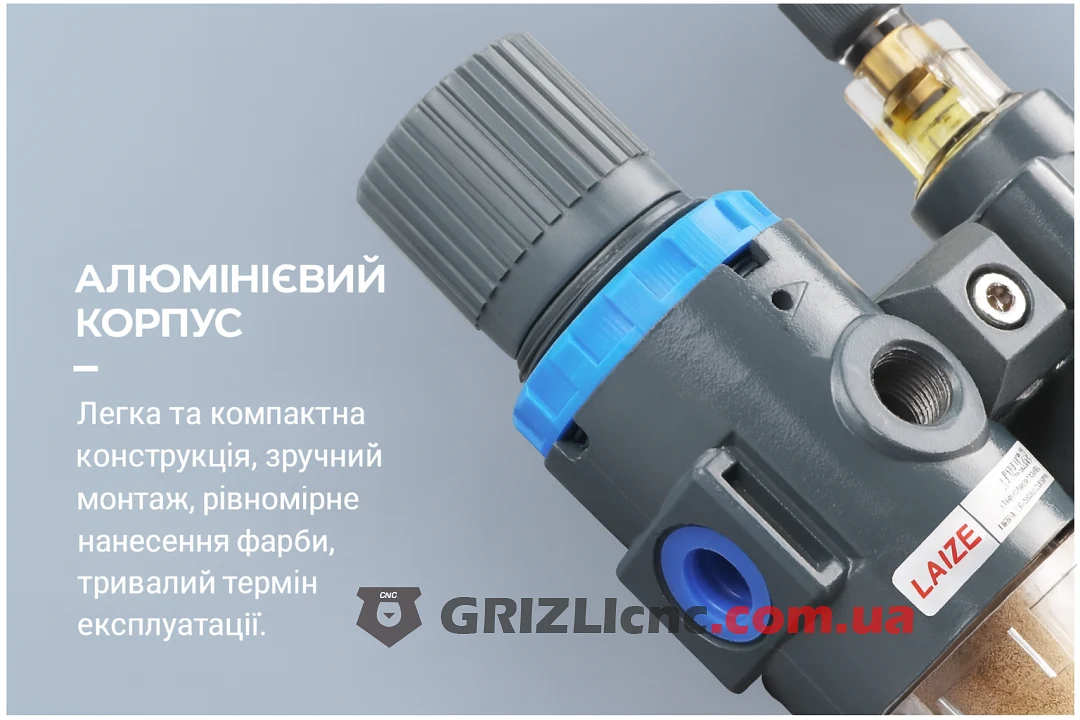

• Регулятор давления с ручкой настройки. Чтобы повернуть ручку, потяните её вверх.

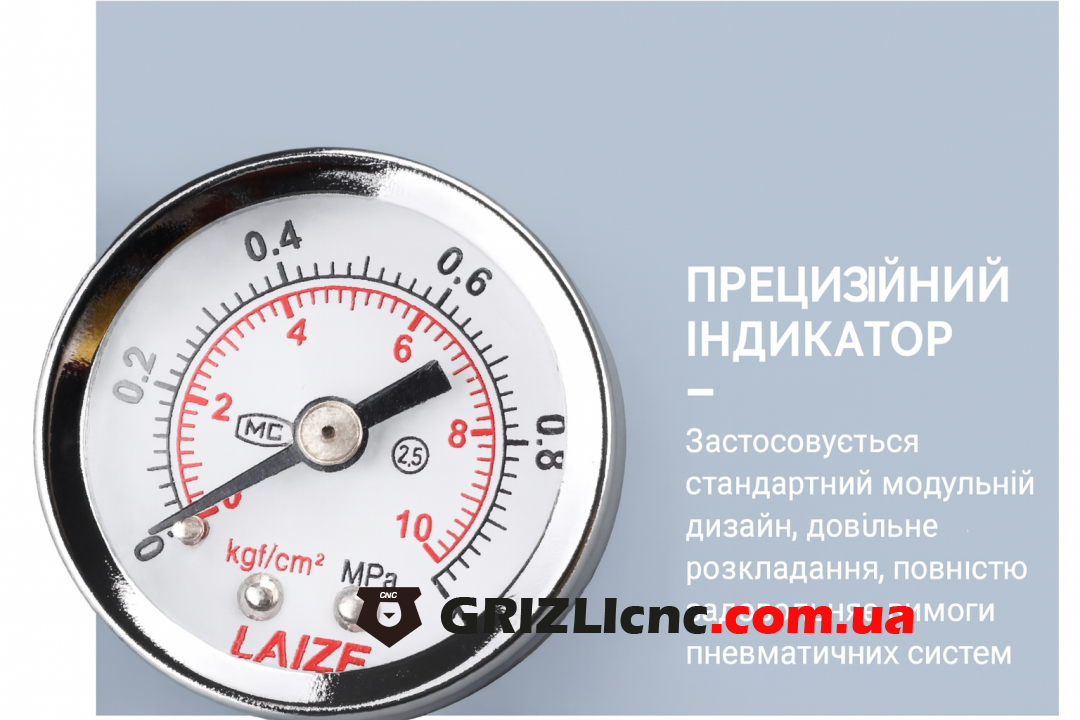

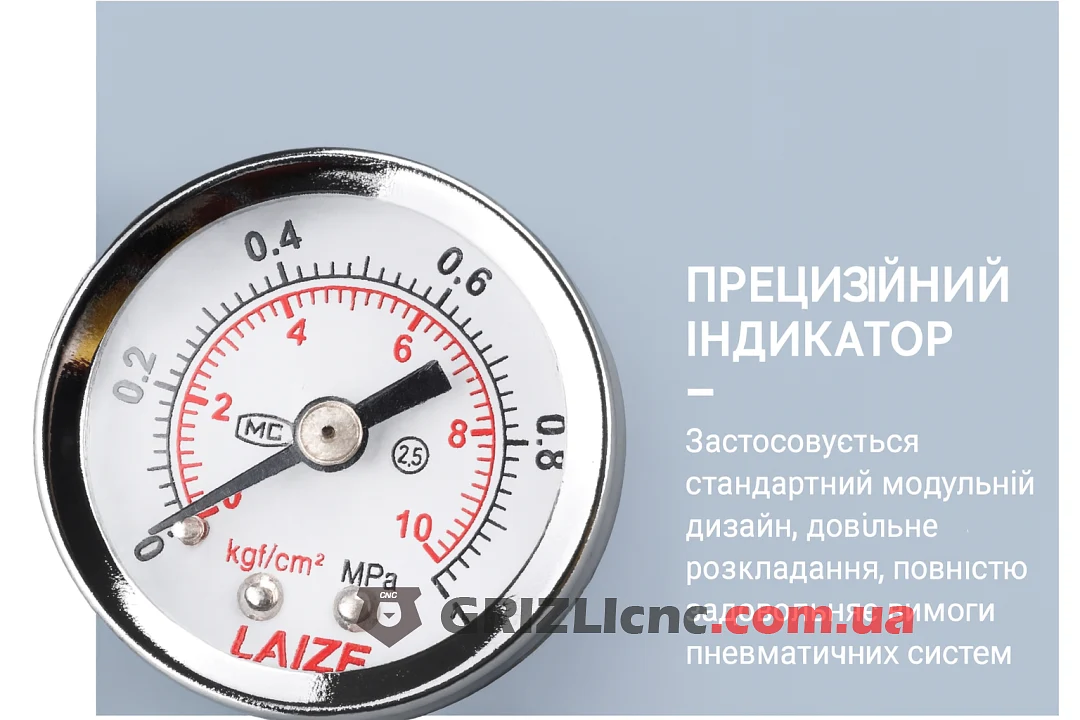

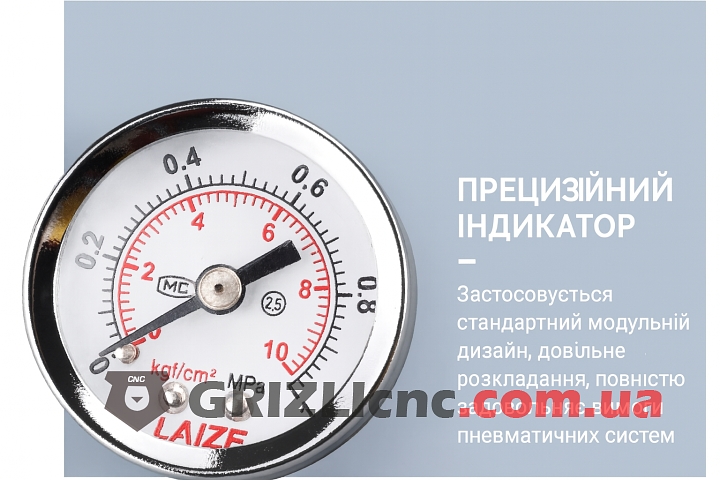

• Манометр со шкалой 0-1 МПа (0-10 кгс/см²).

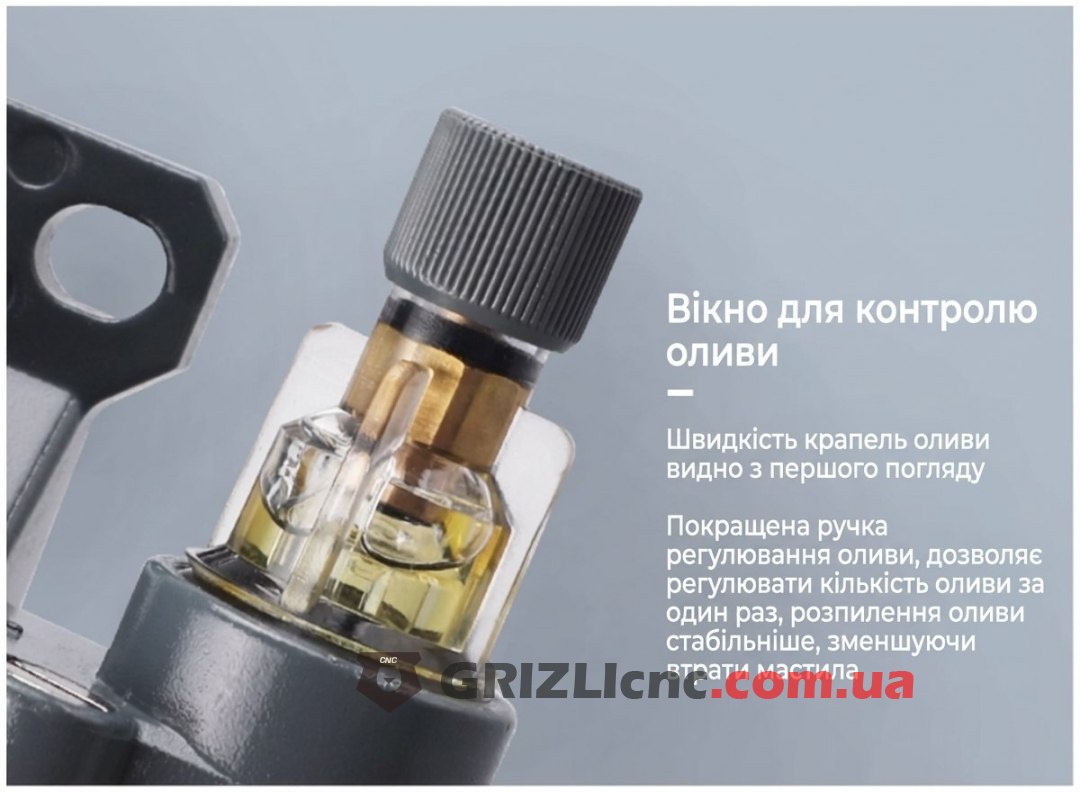

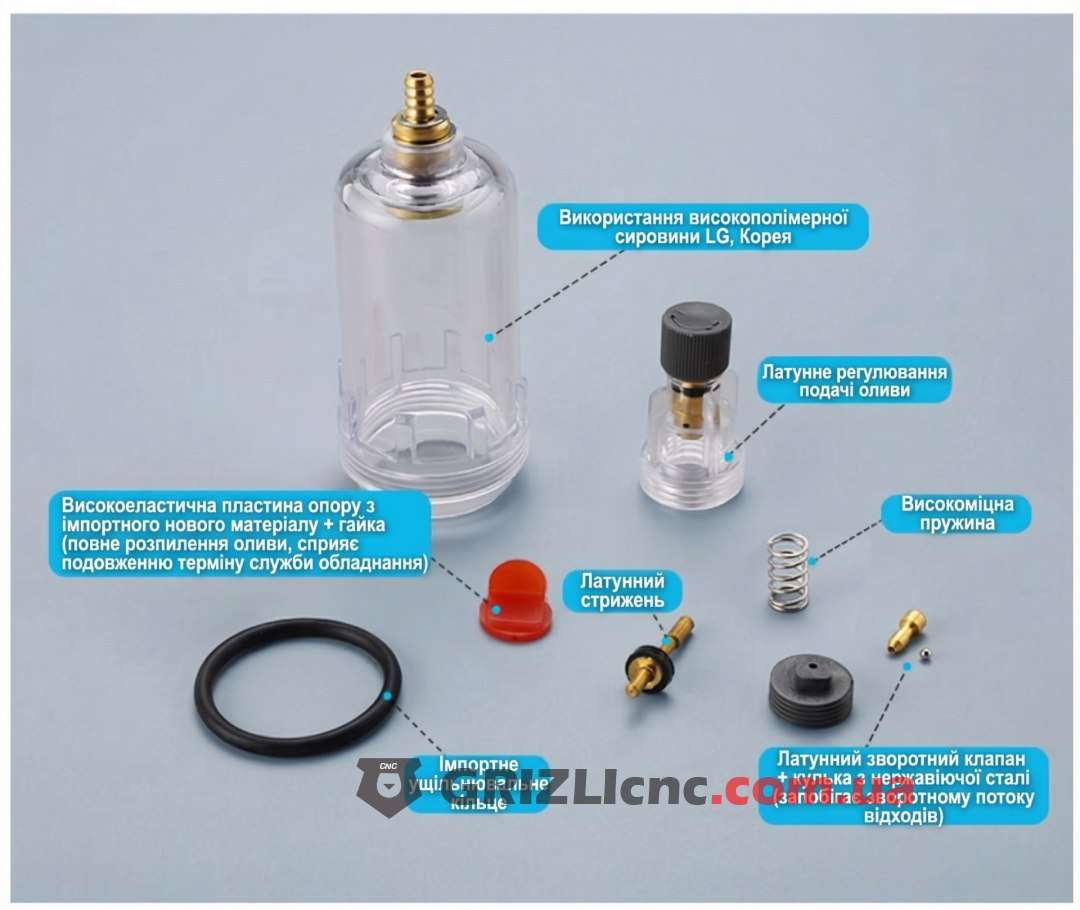

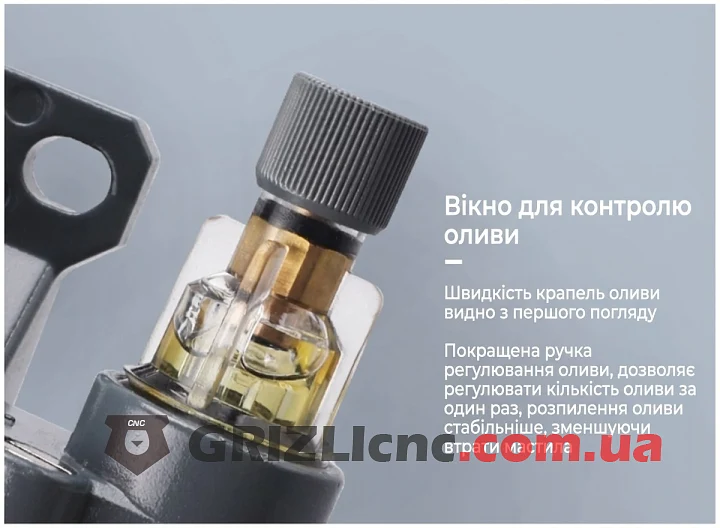

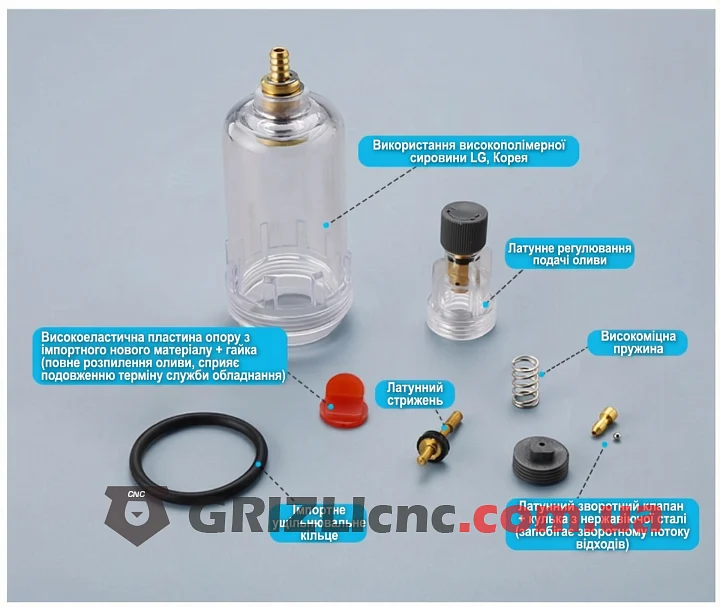

• Лубрикатор с прозрачной колбой для масла. Сверху винт регулировки подачи масла и смотровой колпачок, в котором видны капли.
• Максимальное давление по маркировке на корпусах 1,0 МПа (10 бар).

Как работает

• Воздух входит в фильтр-регулятор и закручивается в колбе. Капли воды и частицы грязи отбрасываются к стенкам и стекают на дно колбы, фильтрующий элемент задерживает оставшуюся грязь.
• Регулятор снижает давление сети до заданного и держит его на выходе, манометр показывает это давление.
• В лубрикаторе поток воздуха захватывает капли масла и несёт их дальше по линии к распределителям и цилиндрам.

Где применяется

• Вход пневмосистемы станка с ЧПУ с распределителями и пневмоцилиндрами, которым нужна смазка воздуха.
• Пневматические прижимы, упоры и другие узлы станка, которые работают от общей линии.
• На выходе блока воздух идёт с маслом. Линию обдува фрезы и заготовки подключайте отдельно, чтобы масло не попадало на заготовку.

Установка и настройка

• Закрепите блок на кронштейне вертикально, колбами вниз.
• Воздух от компрессора подводите к фильтру-регулятору, выход берите с лубрикатора.
• Уплотните резьбу фитингов лентой ФУМ или резьбовым герметиком.
• Для настройки давления потяните ручку регулятора вверх, поворачивайте её и следите за манометром. После настройки опустите ручку.
• Масло заливайте в колбу лубрикатора только после сброса давления. Используйте масло, указанное на колбе лубрикатора.
• Подачу масла настройте винтом сверху по частоте капель в смотровом колпачке.
• Сливайте конденсат из колбы фильтра, пока вода не поднялась до фильтрующего элемента.
• Не протирайте колбы растворителями.
