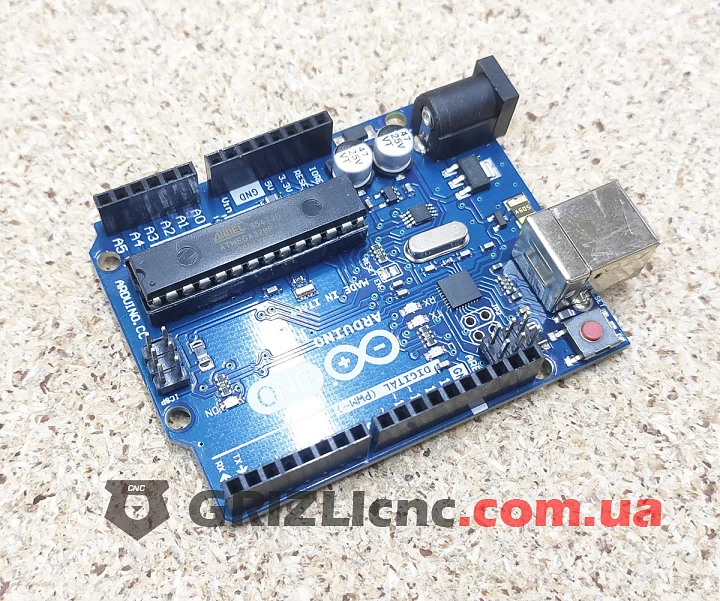

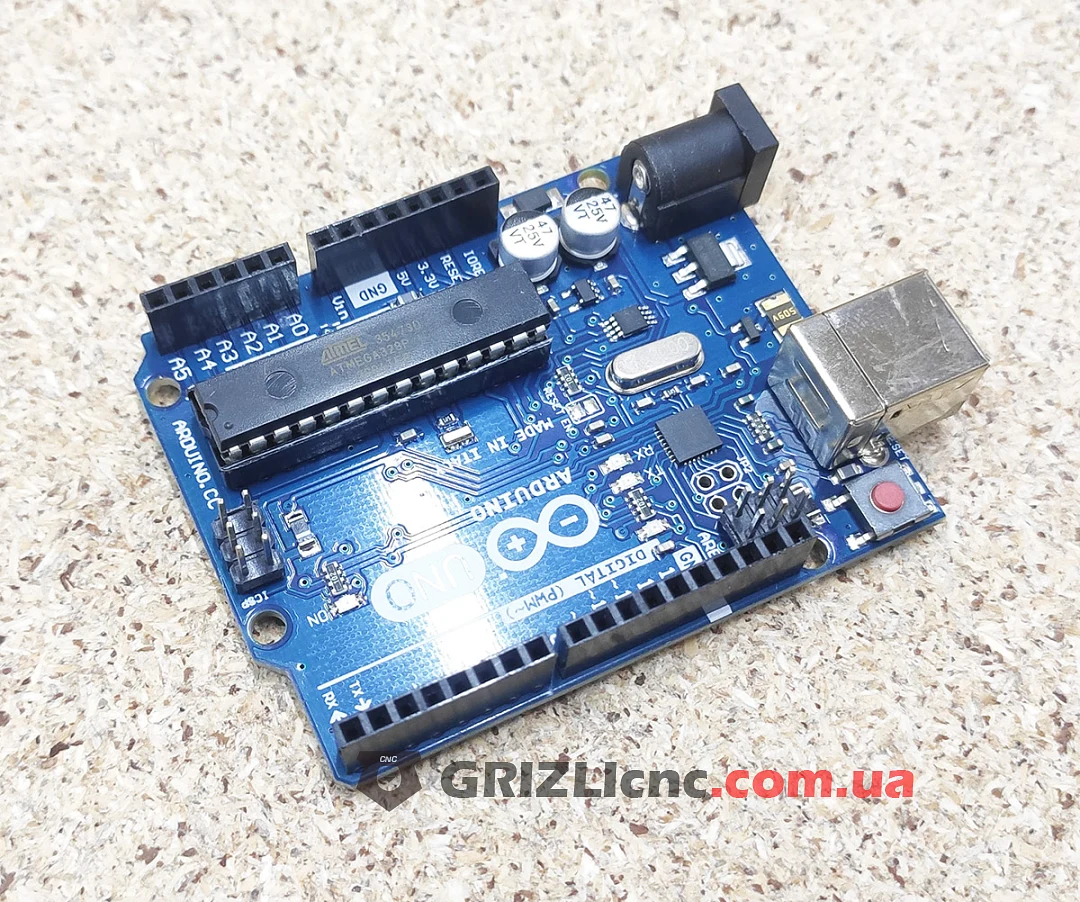

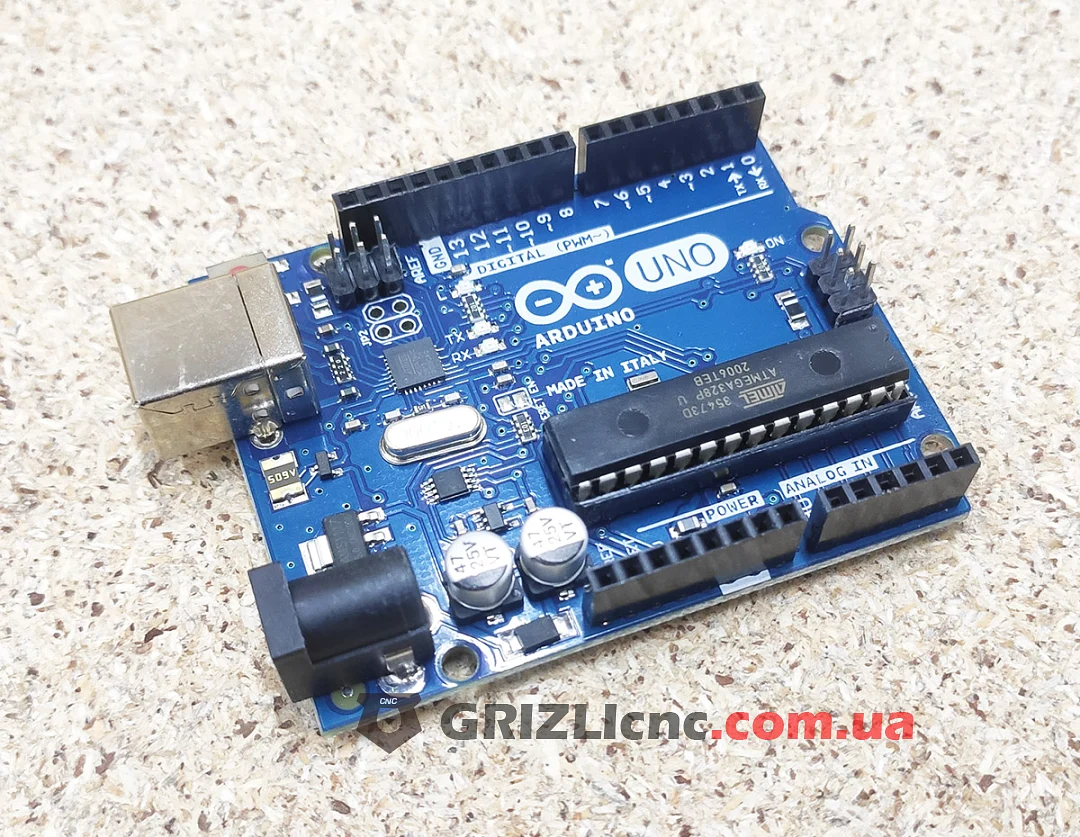

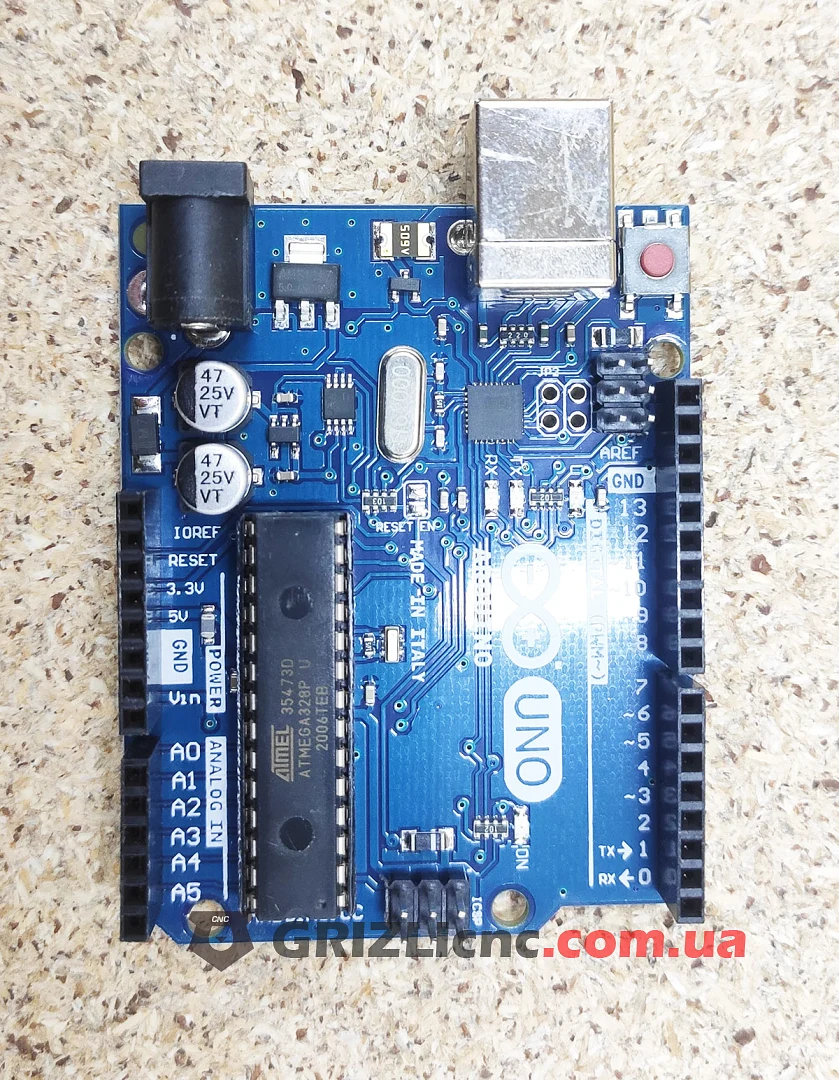

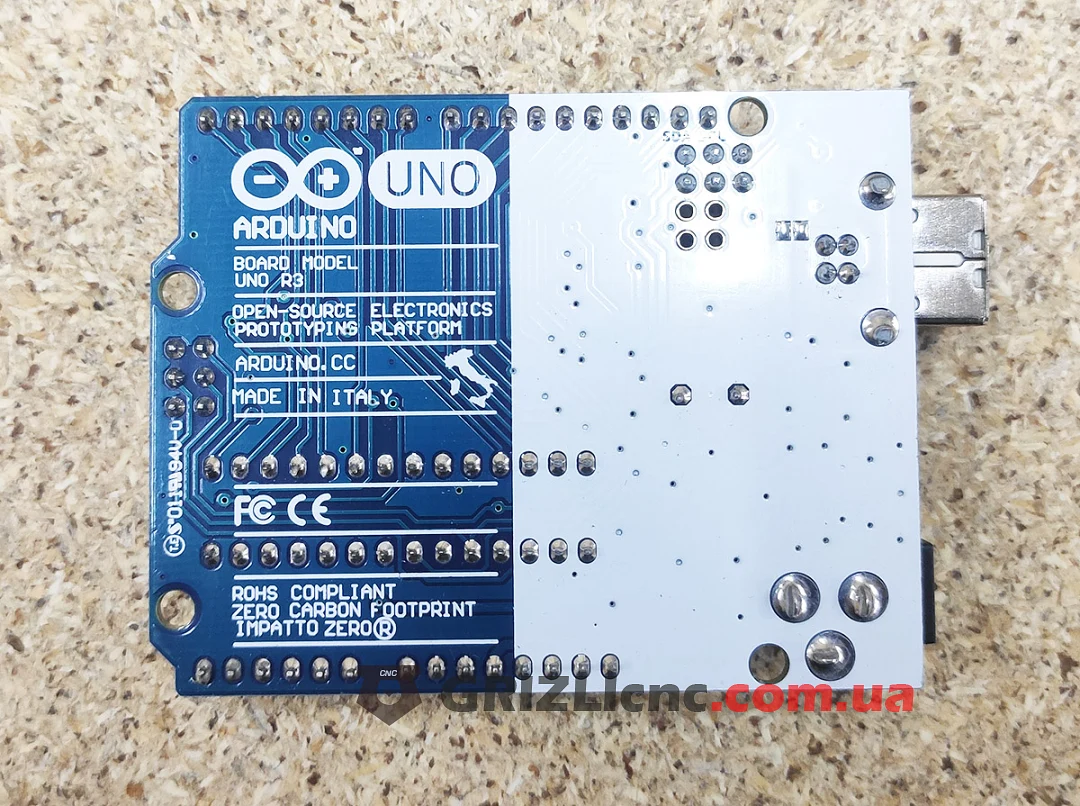

Плата, совместимая с Arduino Uno R3, построена на микроконтроллере ATmega328P. Это совместимая копия по открытой схеме Uno R3, а не плата производства Arduino. Микросхема ATMEGA328P-U стоит в панельке, на плате разъём USB-B, гнездо питания и разъём ICSP.
Что такое Uno-совместимая плата в станке ЧПУ
Плата становится контроллером станка после загрузки прошивки GRBL. По документации GRBL прошивка работает на Arduino Uno с микроконтроллером ATmega328P, принимает G-код с компьютера по USB и управляет тремя осями X, Y и Z. Сверху на неё ставят плату расширения CNC Shield с драйверами шаговых двигателей.
Разъёмы и выводы схемы Uno R3
- По документации Arduino у схемы Uno R3 14 цифровых входов и выходов, из них 6 с PWM, и 6 аналоговых входов.
- Разъём USB для связи с компьютером, гнездо питания и разъём ICSP.
- Микроконтроллер не впаян и меняется без пайки.
Где применяют
- Самодельные фрезерные и гравировальные станки, лазерные граверы с GRBL.
- Учебные и макетные проекты с шаговыми двигателями, датчиками и реле.
Рекомендации
- Загрузите GRBL в плату через Arduino IDE по инструкции GRBL, затем подключите CNC Shield.
- G-код отправляйте программой-отправителем для GRBL с компьютера по USB.
- Питание двигателей подавайте на CNC Shield, а не через плату.
