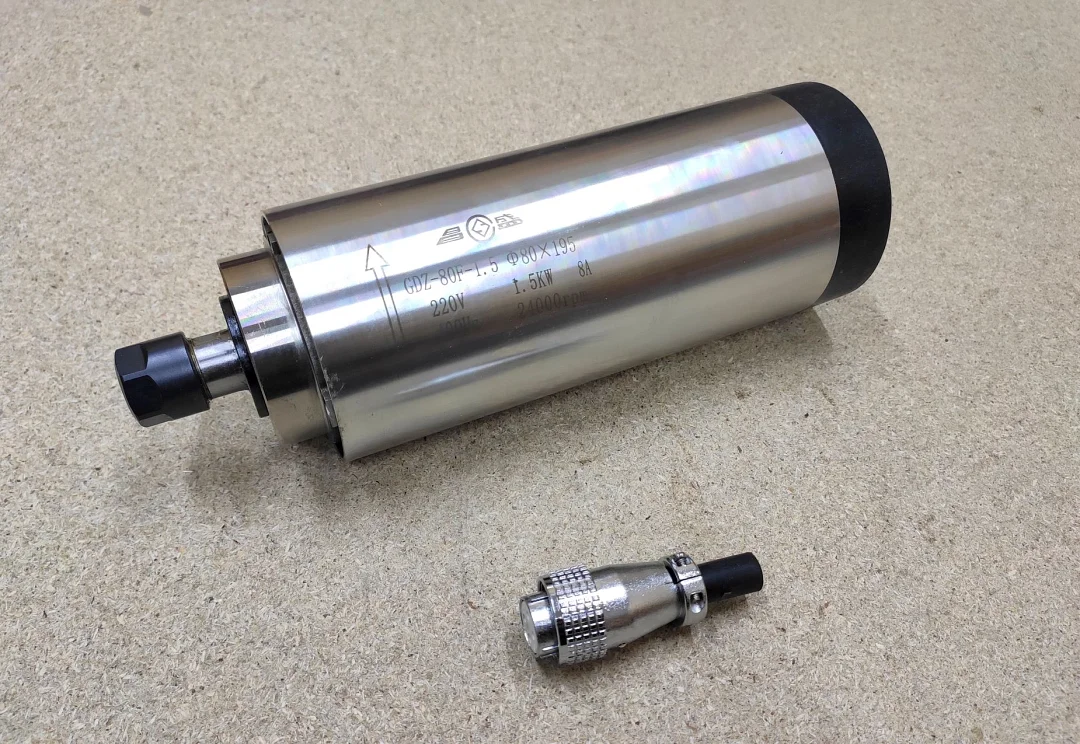

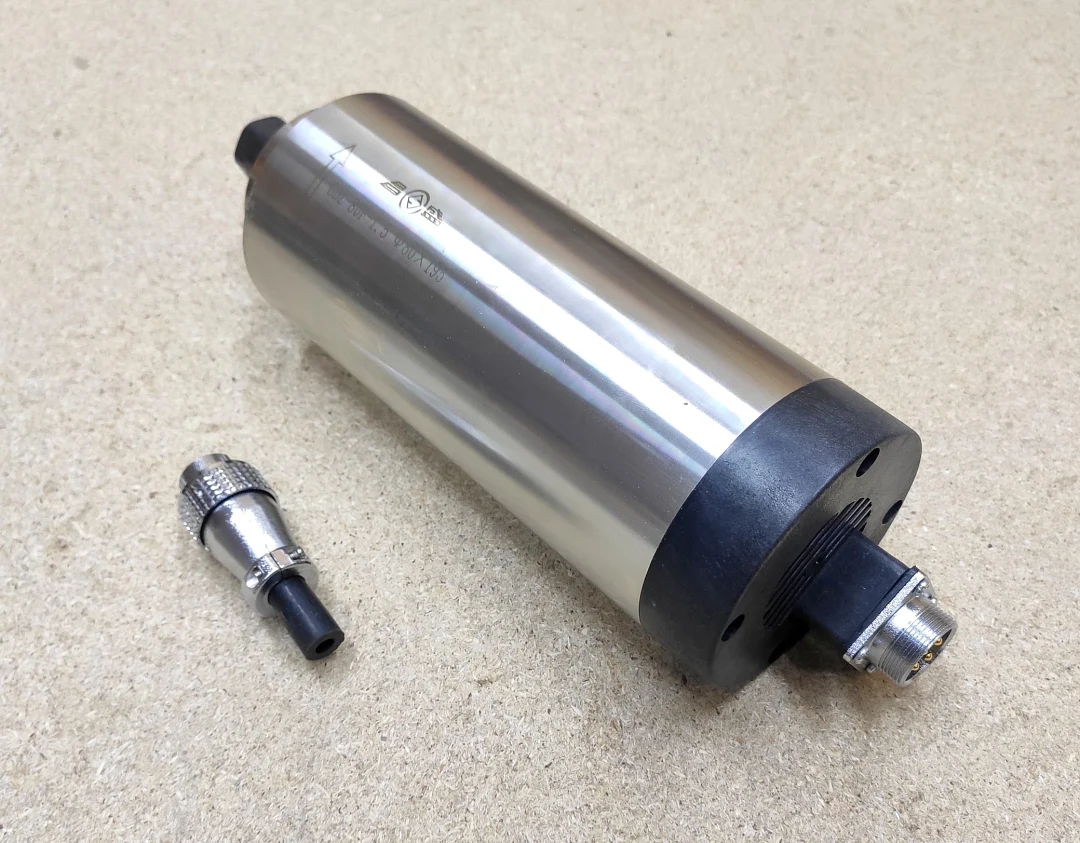

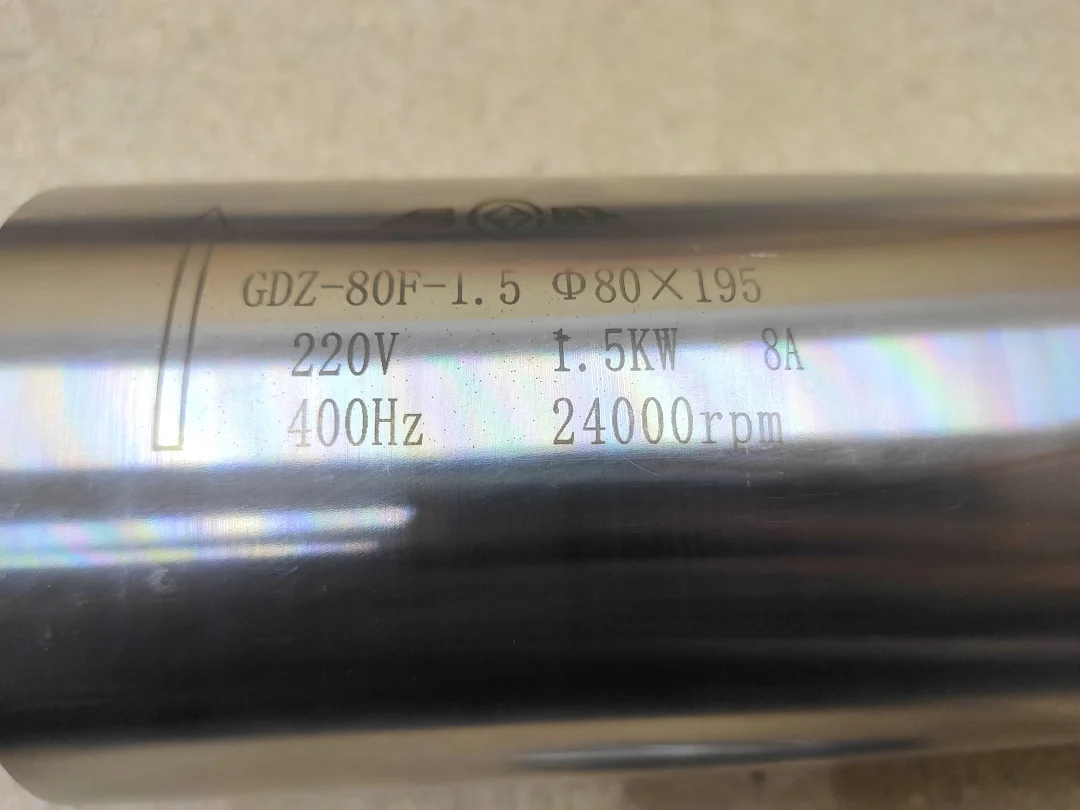

Шпиндель GDZ-80F-1.5 з повітряним охолодженням для фрезерного верстата ЧПУ: потужність 1.5 кВт, живлення 220 В три фази від частотного перетворювача, номінальний струм 8 А, 24000 об/хв при частоті 400 Гц. Корпус Ø80x195 мм.
Конструкція

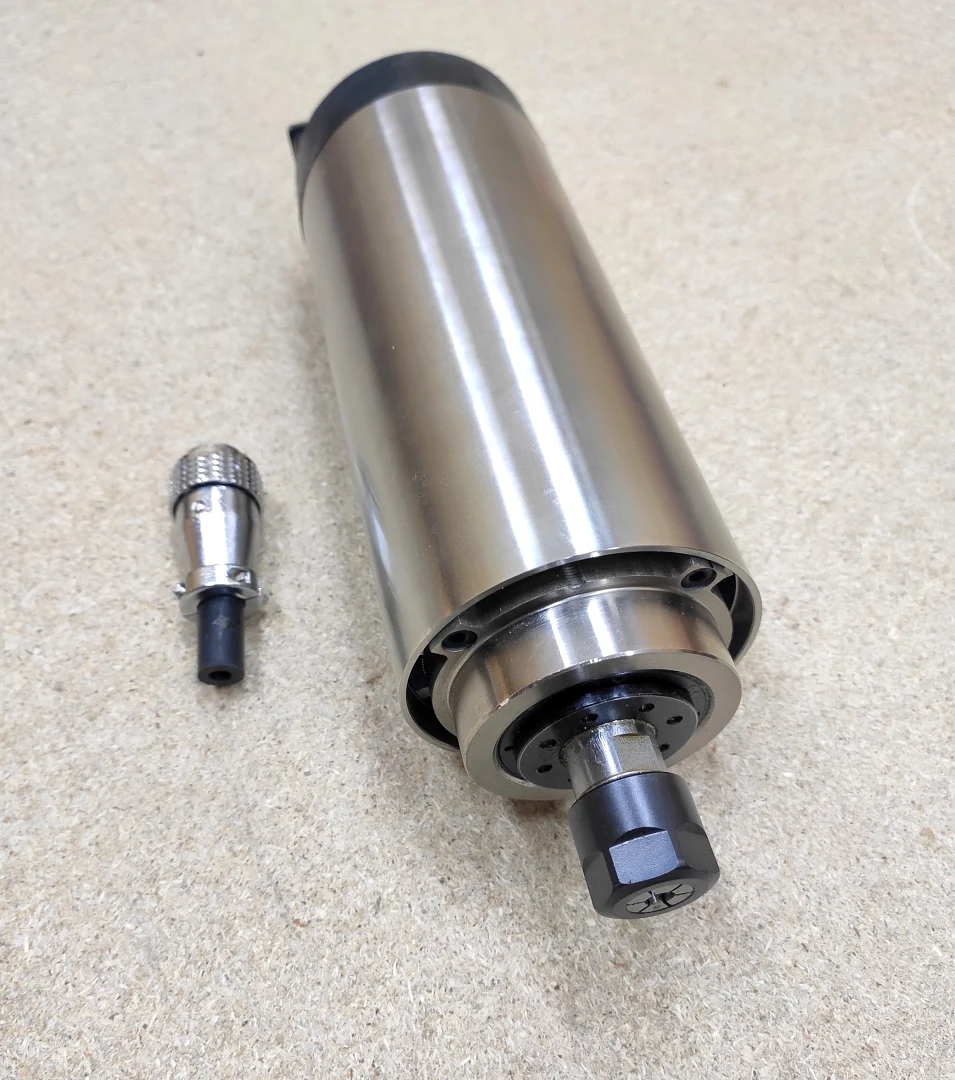

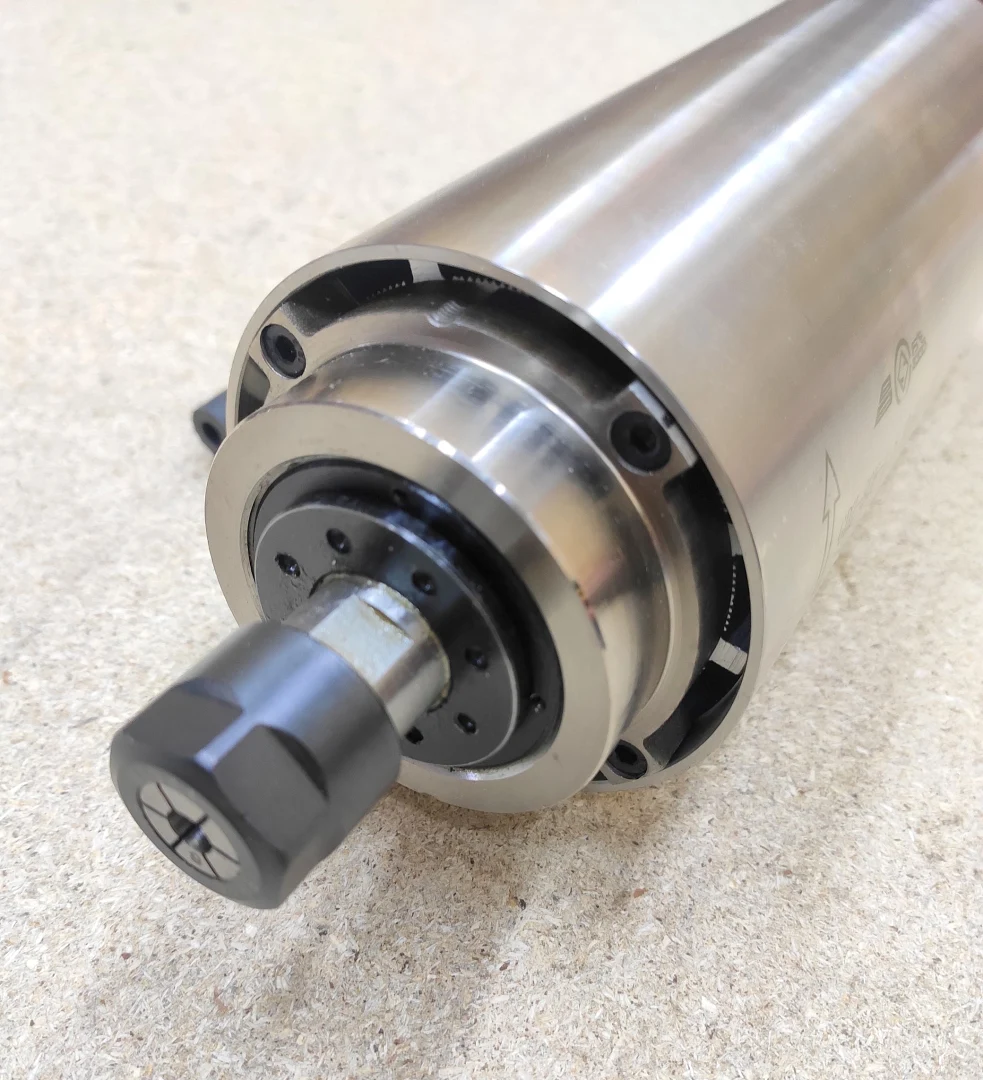

У шпинделі 3 підшипники. Цанговий патрон ER16 затискає хвостовик інструмента діаметром від 1 до 10 мм, під кожен діаметр потрібна своя цанга. Для встановлення на верстат потрібен хомут або кронштейн під діаметр 80 мм; висоту шпинделя регулюють, зсуваючи його в хомуті.
Для яких задач
Потужність 1.5 кВт підходить для більшості робіт на верстаті по дереву: розкрій фанери й МДФ, 3D фрезерування, гравіювання, обробка пластику й алюмінію з помірним зніманням. Крутний момент на валу при 24000 об/хв 0.60 Н·м; на менших обертах шпиндель віддає пропорційно меншу потужність.
Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.
Підключення

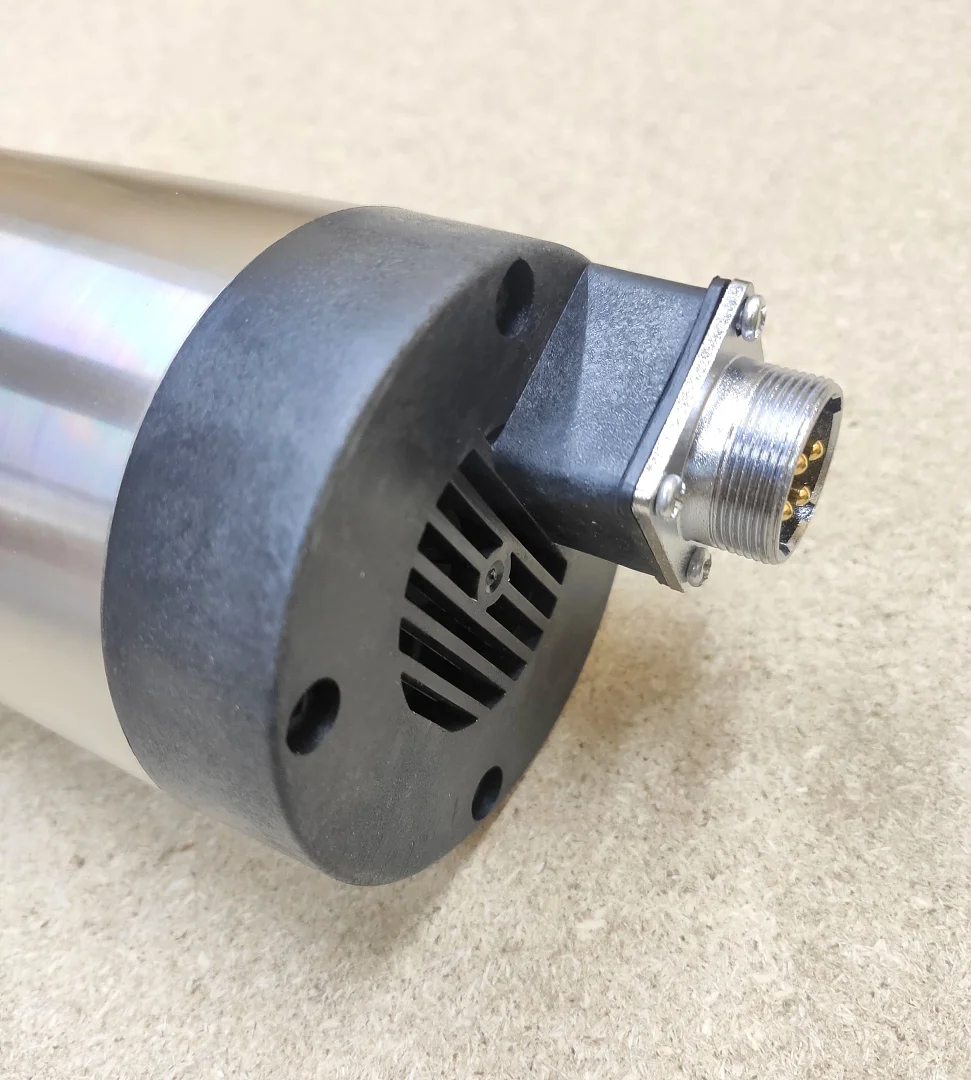

Шпиндель підключають лише через частотний перетворювач із входом 220 В і трифазним виходом 220 В, потужністю не меншою за 1.5 кВт. Пряме підключення до мережі виведе шпиндель з ладу. У частотнику задають номінальну частоту 400 Гц, оберти 24000 об/хв при 400 Гц, напругу 220 В і струм 8 А. Параметри налаштовують до підключення шпинделя. Роз’єм чотириконтактний: контакти 1, 2, 3 з’єднують із виходами U, V, W частотника, контакт 4 із заземленням.
Охолодження
На валу стоїть крильчатка, вона жене повітря вздовж корпусу, окремий контур із помпою не потрібен. Потік повітря зростає разом з обертами, тому тривала робота на малих обертах із великим навантаженням гріє шпиндель сильніше. Решітку тримають чистою від пилу й не закривають кожухами; під час роботи з МДФ і фанерою потрібна аспірація.
Запуск і експлуатація
Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум.
