Шпиндель GDZ 1.5 кВт 220 В ER11 з водяним охолодженням, 3 підшипники, для фрезерного верстата ЧПУ

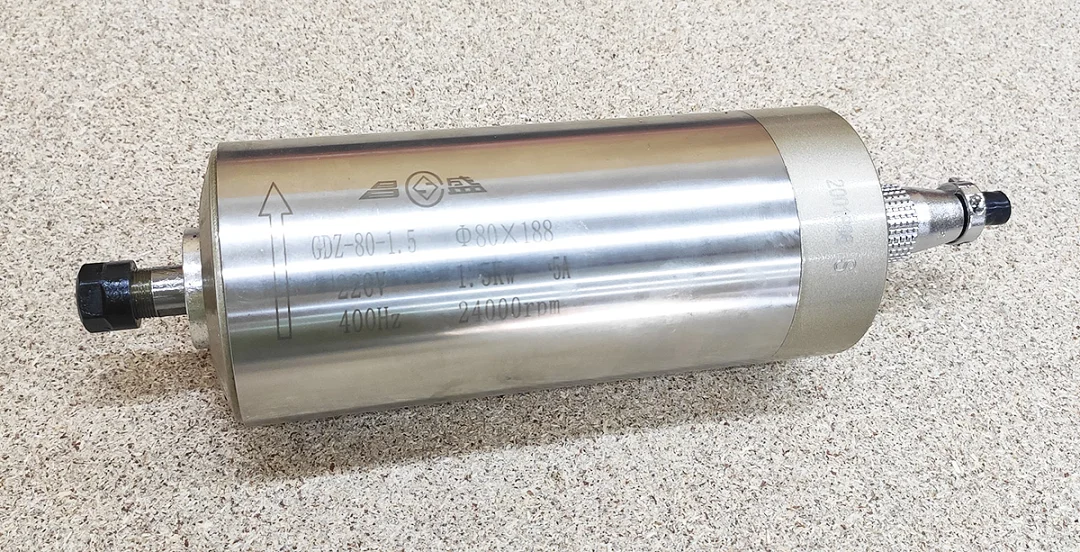

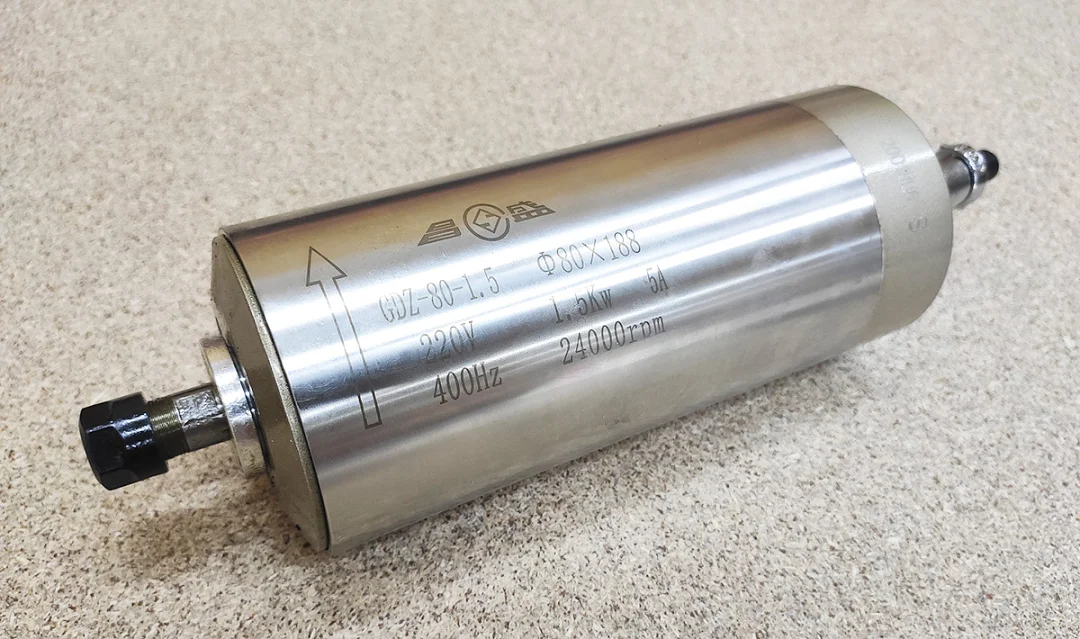

Шпиндель GDZ-80-1.5 з водяним охолодженням для фрезерного верстата ЧПУ: потужність 1.5 кВт, живлення 220 В три фази від частотного перетворювача, номінальний струм 5 А, 24000 об/хв при частоті 400 Гц. Корпус Ø80x188 мм.

Конструкція

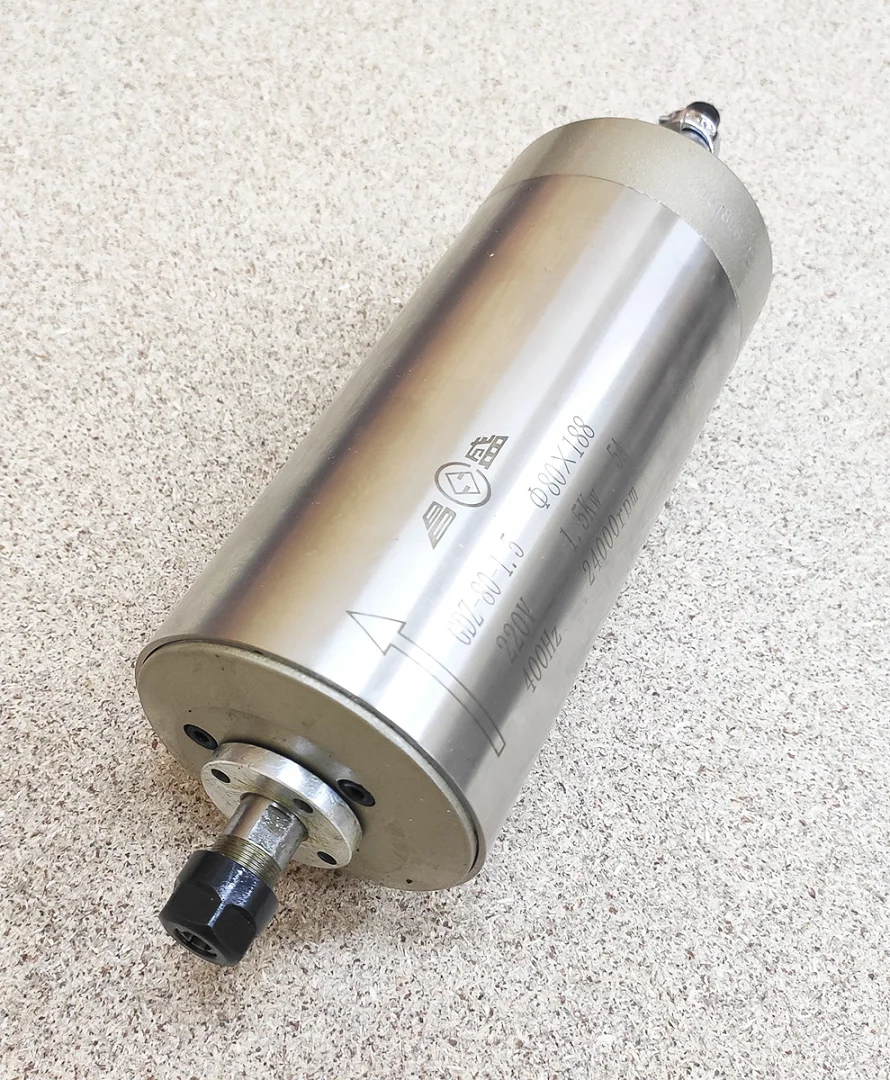

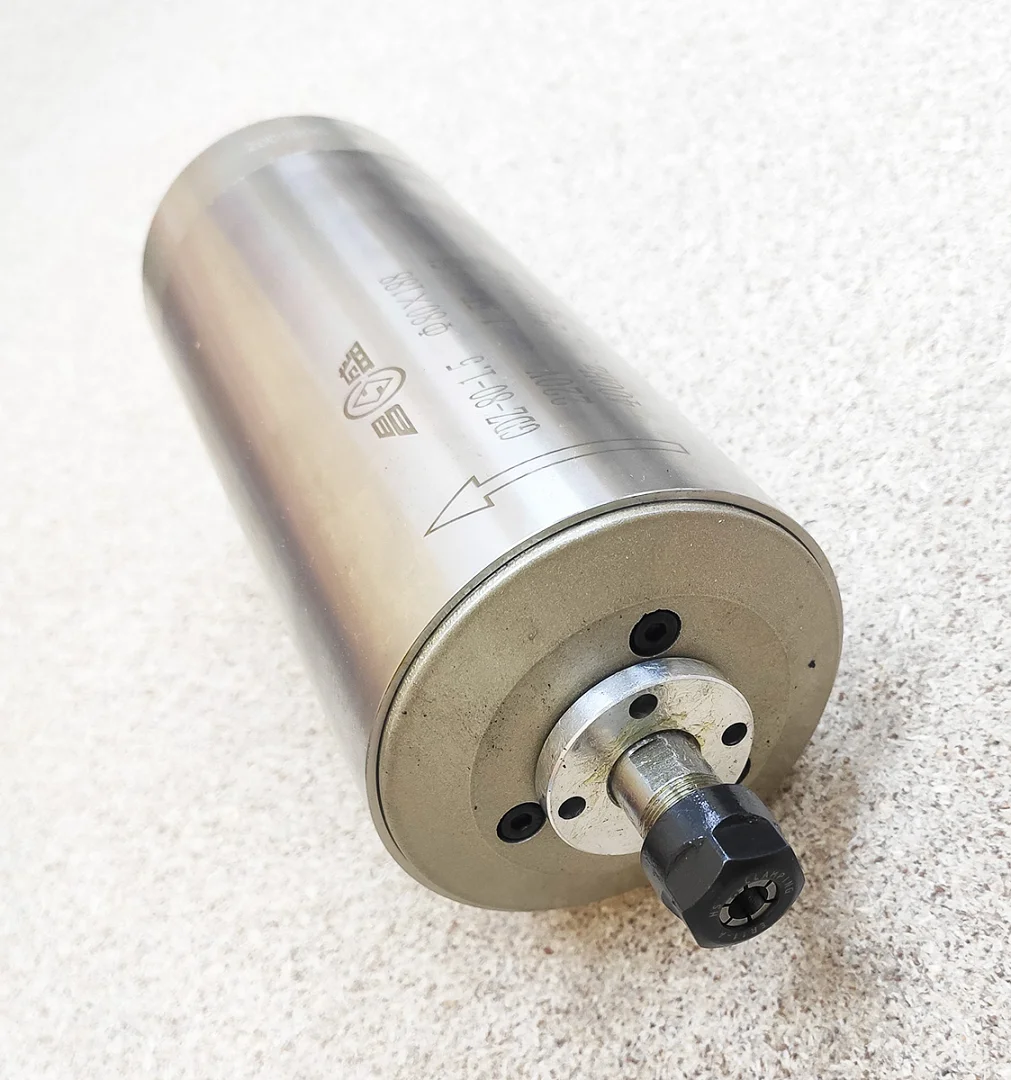

У шпинделі 3 підшипники. Цанговий патрон ER11 затискає хвостовик інструмента діаметром від 1 до 7 мм, під кожен діаметр потрібна своя цанга. Для встановлення на верстат потрібен хомут або кронштейн під діаметр 80 мм; висоту шпинделя регулюють, зсуваючи його в хомуті.

Для яких задач

Потужність 1.5 кВт підходить для більшості робіт на верстаті по дереву: розкрій фанери й МДФ, 3D фрезерування, гравіювання, обробка пластику й алюмінію з помірним зніманням. Крутний момент на валу при 24000 об/хв 0.60 Н·м; на менших обертах шпиндель віддає пропорційно меншу потужність.

Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.

Підключення

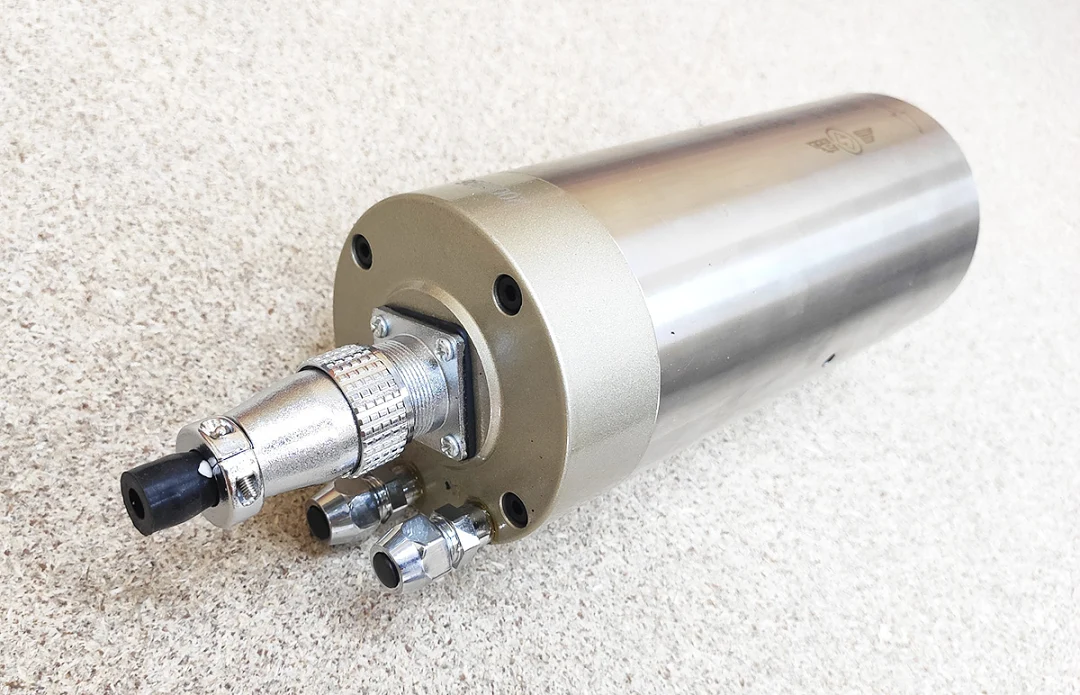

Шпиндель підключають лише через частотний перетворювач із входом 220 В і трифазним виходом 220 В, потужністю не меншою за 1.5 кВт. Пряме підключення до мережі виведе шпиндель з ладу. У частотнику задають номінальну частоту 400 Гц, оберти 24000 об/хв при 400 Гц, напругу 220 В і струм 5 А. Параметри налаштовують до підключення шпинделя. Роз’єм чотириконтактний: контакти 1, 2, 3 з’єднують із виходами U, V, W частотника, контакт 4 із заземленням.

Охолодження

Навколо статора проходить сорочка охолодження з двома штуцерами: через один рідина входить, через інший виходить. Шпиндель не вмикають без протоку навіть на короткий час. До контуру входять помпа, бак або радіатор і трубки. Заправляють дистильованою водою або антифризом: звичайна вода з крана дає накип і заростає. Для тривалої роботи потрібна герметична помпа, трубки беруть жорсткі, бо частина трубок втрачає форму при нагріванні вище 40 °C.

Запуск і експлуатація

Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум.
