Шпиндель GDZ 800 Вт 220 В ER11 з водяним охолодженням, 4 підшипники, для фрезерного верстата ЧПУ

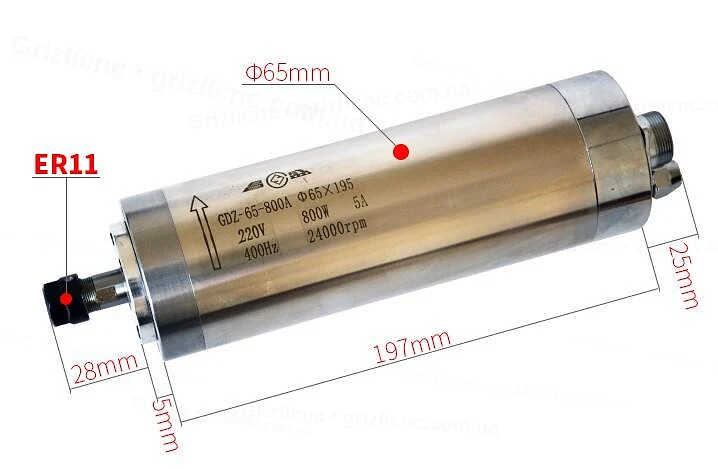

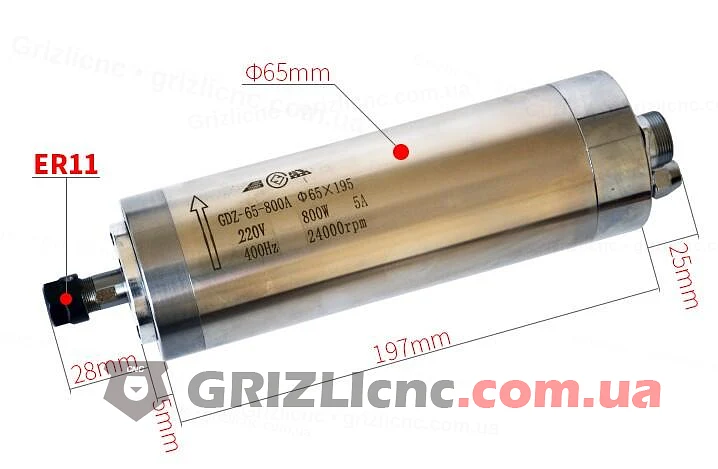

Шпиндель GDZ-65-800A з водяним охолодженням для фрезерного верстата ЧПУ: потужність 800 Вт, живлення 220 В три фази від частотного перетворювача, номінальний струм 5 А, 24000 об/хв при частоті 400 Гц. Корпус Ø65x195 мм.

Конструкція

У шпинделі 4 підшипники з консистентним мастилом, обслуговування їм не потрібне. Довгий корпус дає великий запас регулювання висоти в хомуті. Цанговий патрон ER11 затискає хвостовик інструмента діаметром від 1 до 7 мм, під кожен діаметр потрібна своя цанга. Маса шпинделя 3 кг. Для встановлення на верстат потрібен хомут або кронштейн під діаметр 65 мм; висоту шпинделя регулюють, зсуваючи його в хомуті.

Для яких задач

Потужності 800 Вт вистачає для гравіювання, фрезерування рельєфів і розкрою фанери, МДФ і пластику невеликої товщини на настільних і невеликих верстатах. Крутний момент на валу при 24000 об/хв 0.32 Н·м; на менших обертах шпиндель віддає пропорційно меншу потужність.

Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.

Підключення

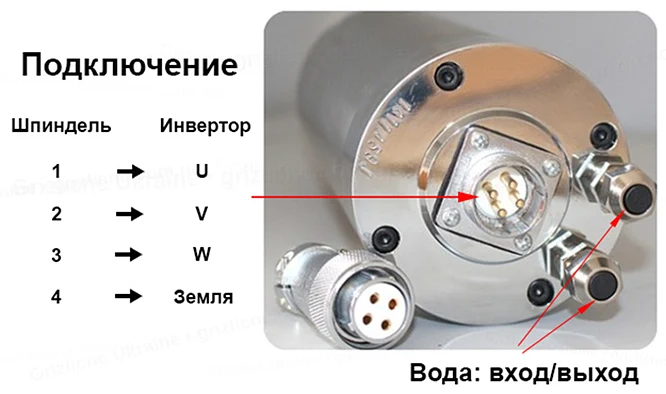

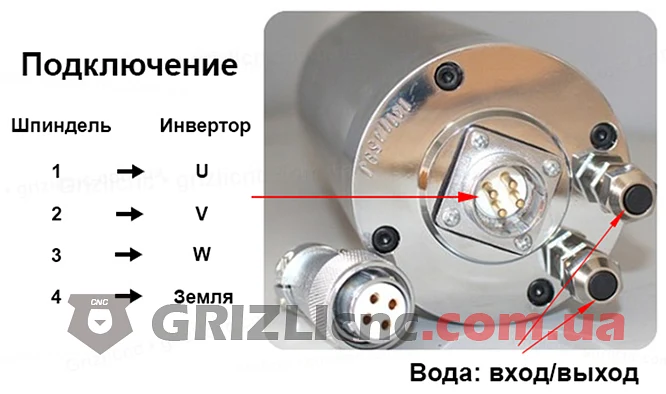

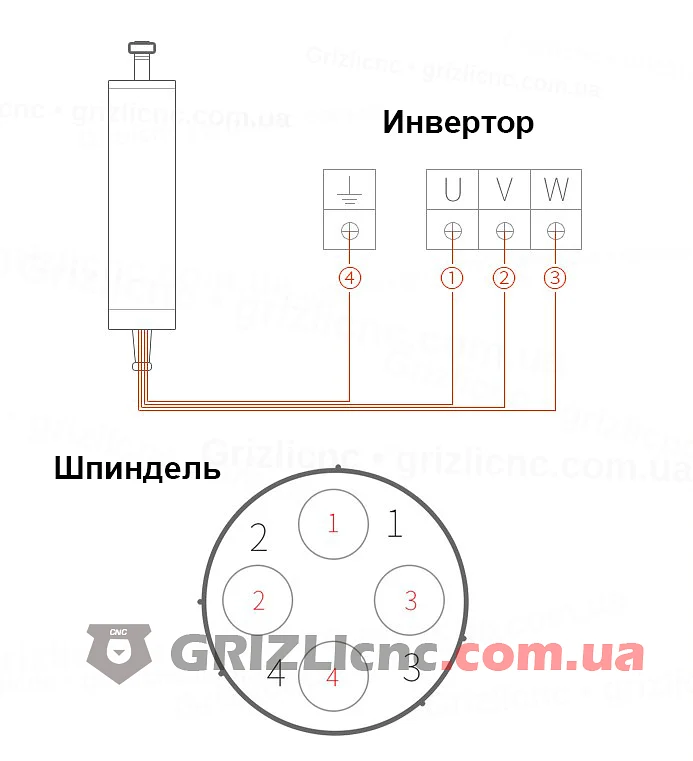

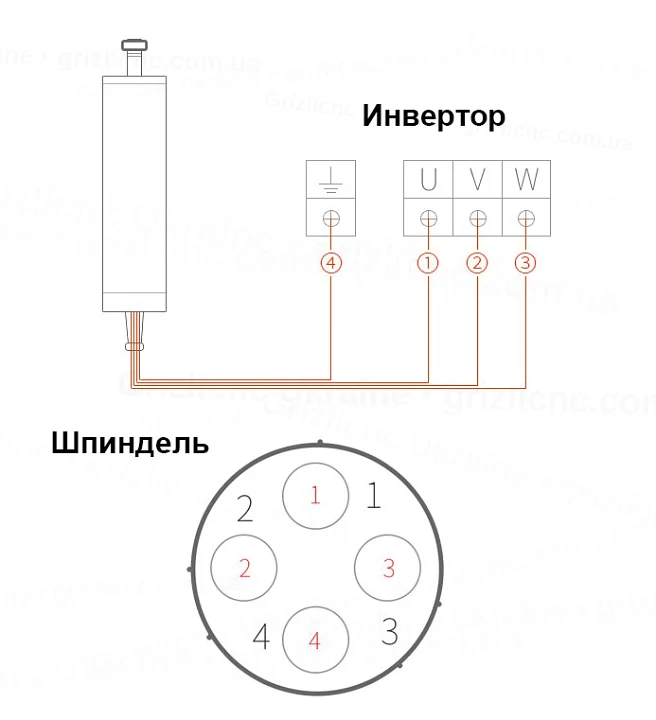

Шпиндель підключають лише через частотний перетворювач із входом 220 В і трифазним виходом 220 В, потужністю не меншою за 800 Вт. Пряме підключення до мережі виведе шпиндель з ладу. У частотнику задають номінальну частоту 400 Гц, оберти 24000 об/хв при 400 Гц, напругу 220 В і струм 5 А. Параметри налаштовують до підключення шпинделя. Роз’єм чотириконтактний: контакти 1, 2, 3 з’єднують із виходами U, V, W частотника, контакт 4 із заземленням.

Охолодження

Навколо статора проходить сорочка охолодження з двома штуцерами: через один рідина входить, через інший виходить. Шпиндель не вмикають без протоку навіть на короткий час. До контуру входять помпа, бак або радіатор і трубки. Заправляють дистильованою водою або антифризом: звичайна вода з крана дає накип і заростає. Для тривалої роботи потрібна герметична помпа, трубки беруть жорсткі, бо частина трубок втрачає форму при нагріванні вище 40 °C.

Запуск і експлуатація

Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум. Мінімальні рекомендовані оберти 6000 об/хв. Температура в зоні підшипників не повинна підніматися вище 65 °C.
