Шпиндель ZY 2.2 кВт 220 В ER20 з водяним охолодженням, 4 підшипники, для фрезерного верстата ЧПУ

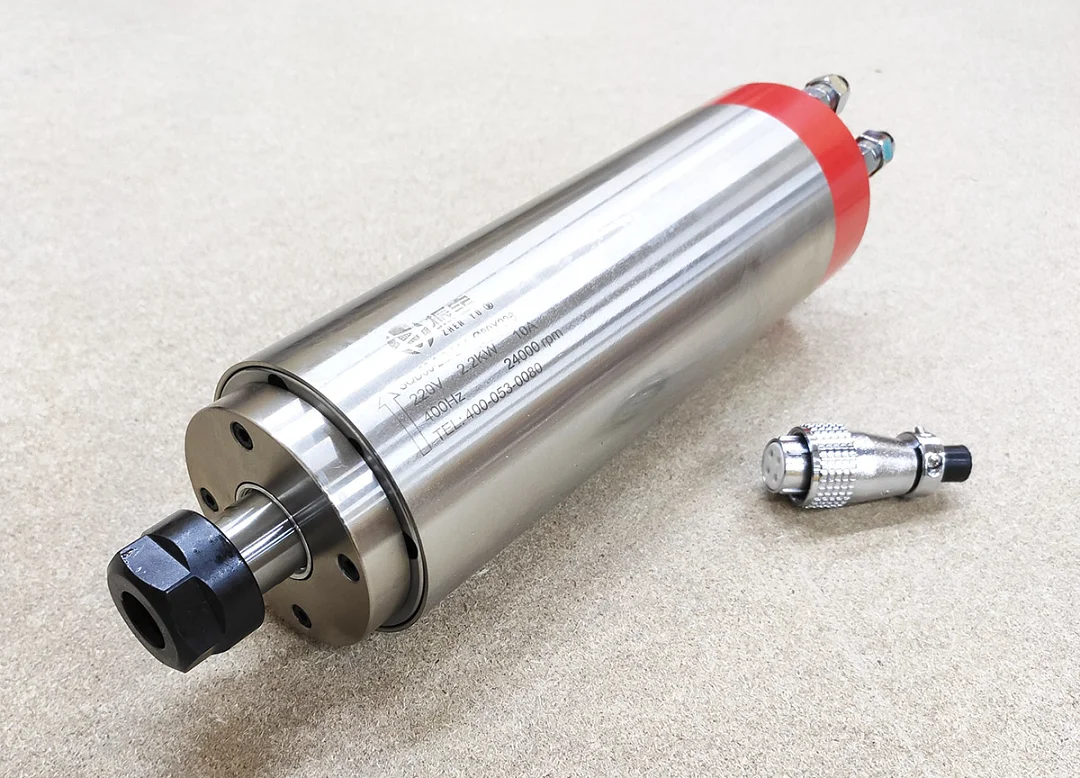

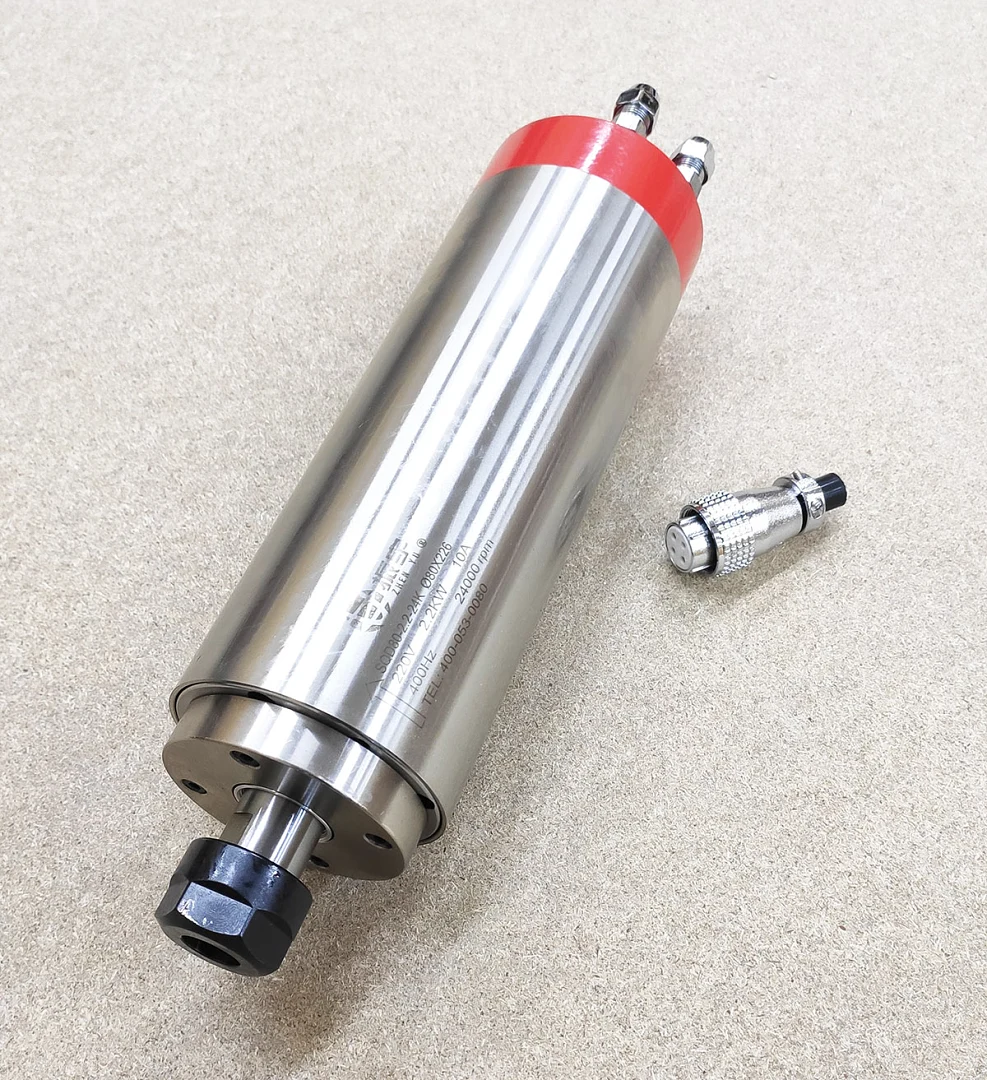

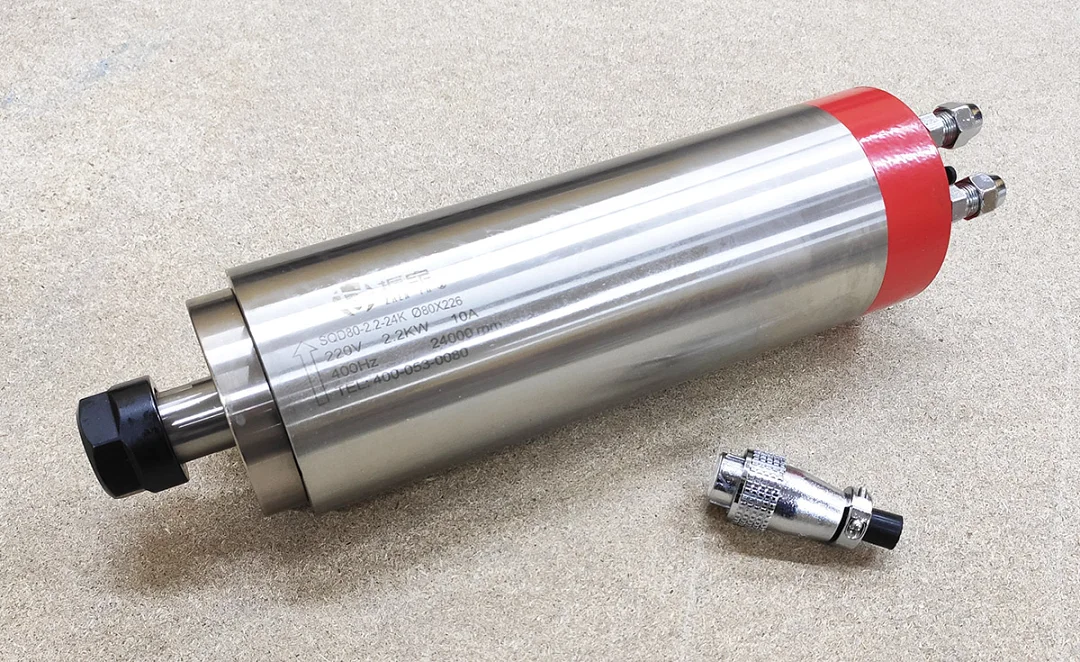

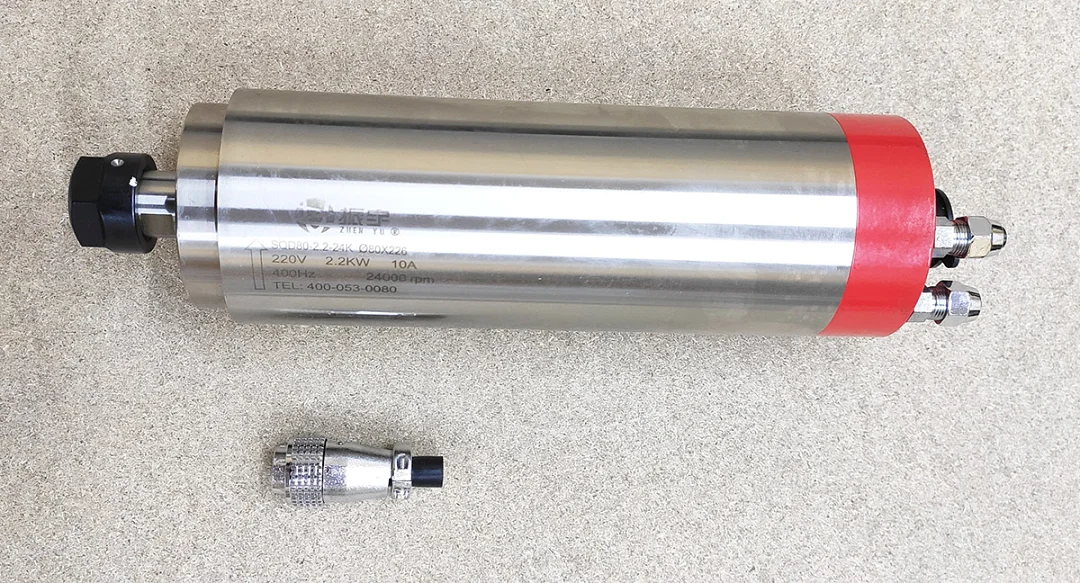

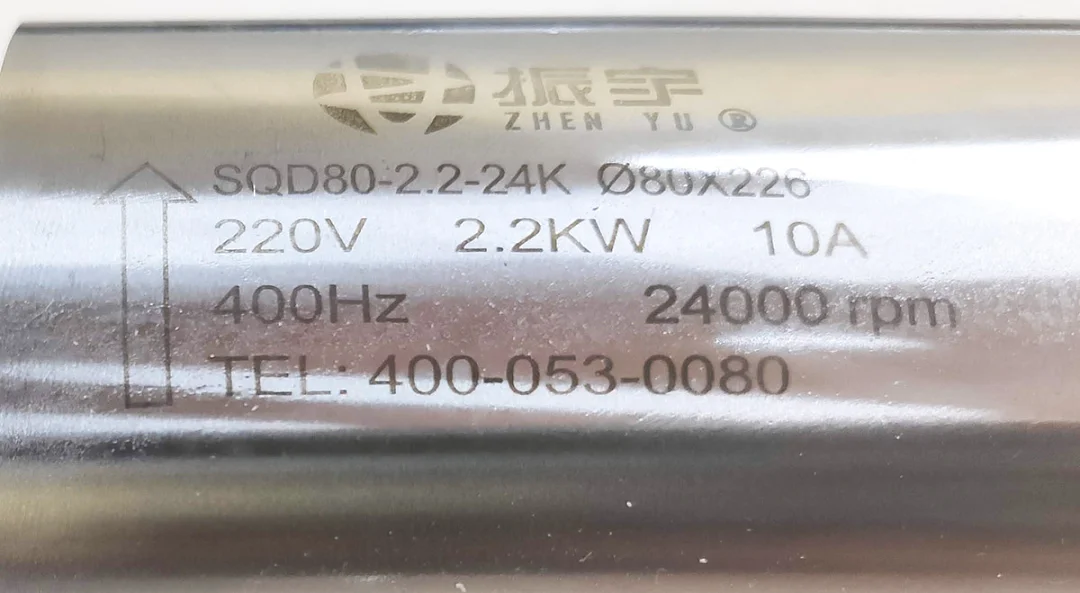

Шпиндель Zhen Yu SQD80-2.2-24K з водяним охолодженням для фрезерного верстата ЧПУ: потужність 2.2 кВт, живлення 220 В три фази від частотного перетворювача, номінальний струм 10 А, 24000 об/хв при частоті 400 Гц. Корпус Ø80x226 мм.

Конструкція

У шпинделі 4 підшипники класу точності P4, зібрані парами: дуплекс 7005 P4 і дуплекс 7002 P4. Цанговий патрон ER20 затискає хвостовик інструмента діаметром від 1 до 13 мм, під кожен діаметр потрібна своя цанга. Для встановлення на верстат потрібен хомут або кронштейн під діаметр 80 мм; висоту шпинделя регулюють, зсуваючи його в хомуті.

Для яких задач

Потужність 2.2 кВт беруть для розкрою листових матеріалів, фрезерування масиву та обробки пластику й кольорових металів з великим зніманням за прохід. Крутний момент на валу при 24000 об/хв 0.88 Н·м; на менших обертах шпиндель віддає пропорційно меншу потужність.

Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.

Підключення

Шпиндель підключають лише через частотний перетворювач із входом 220 В і трифазним виходом 220 В, потужністю не меншою за 2.2 кВт. Пряме підключення до мережі виведе шпиндель з ладу. У частотнику задають номінальну частоту 400 Гц, оберти 24000 об/хв при 400 Гц, напругу 220 В і струм 10 А. Параметри налаштовують до підключення шпинделя. Роз’єм чотириконтактний: контакти 1, 2, 3 з’єднують із виходами U, V, W частотника, контакт 4 із заземленням.

Охолодження

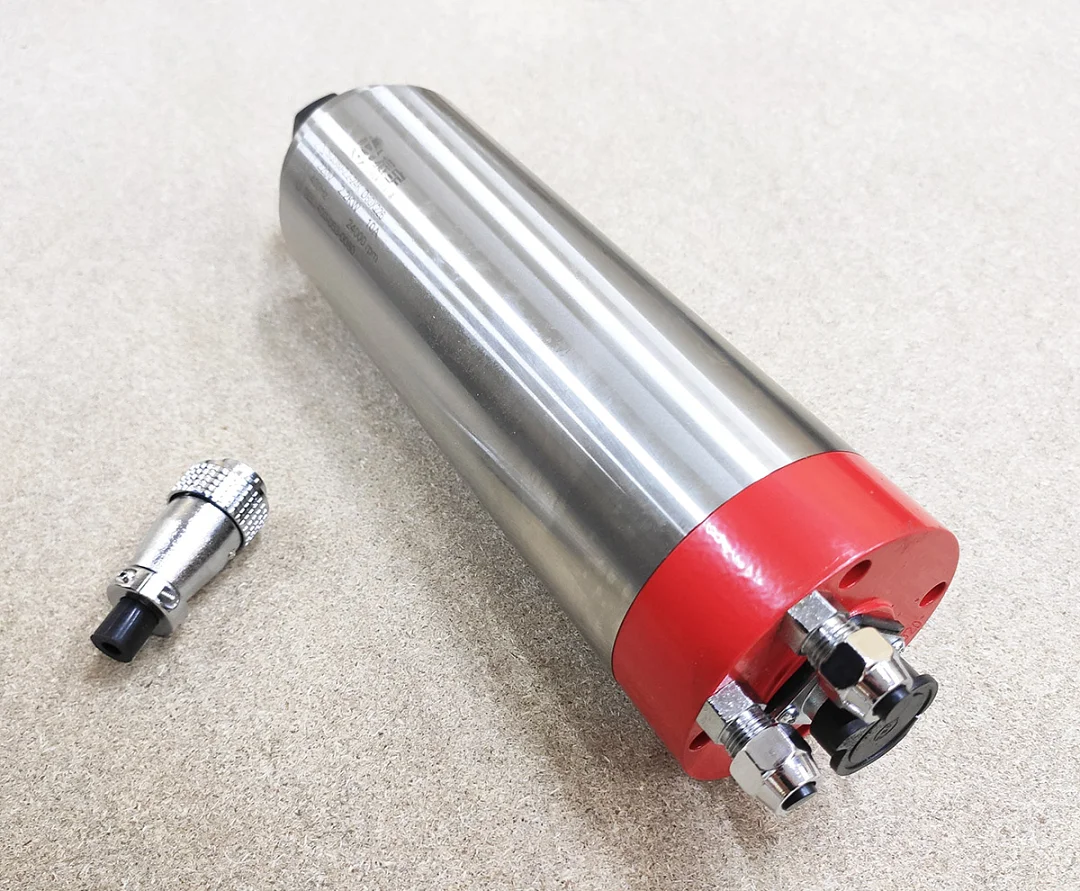

Навколо статора проходить сорочка охолодження з двома штуцерами: через один рідина входить, через інший виходить. Шпиндель не вмикають без протоку навіть на короткий час. До контуру входять помпа, бак або радіатор і трубки. Заправляють дистильованою водою або антифризом: звичайна вода з крана дає накип і заростає. Для тривалої роботи потрібна герметична помпа, трубки беруть жорсткі, бо частина трубок втрачає форму при нагріванні вище 40 °C.

Запуск і експлуатація

Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум.
