Лінійний підшипник HGW20CC, каретка з фланцем (аналог HIWIN)

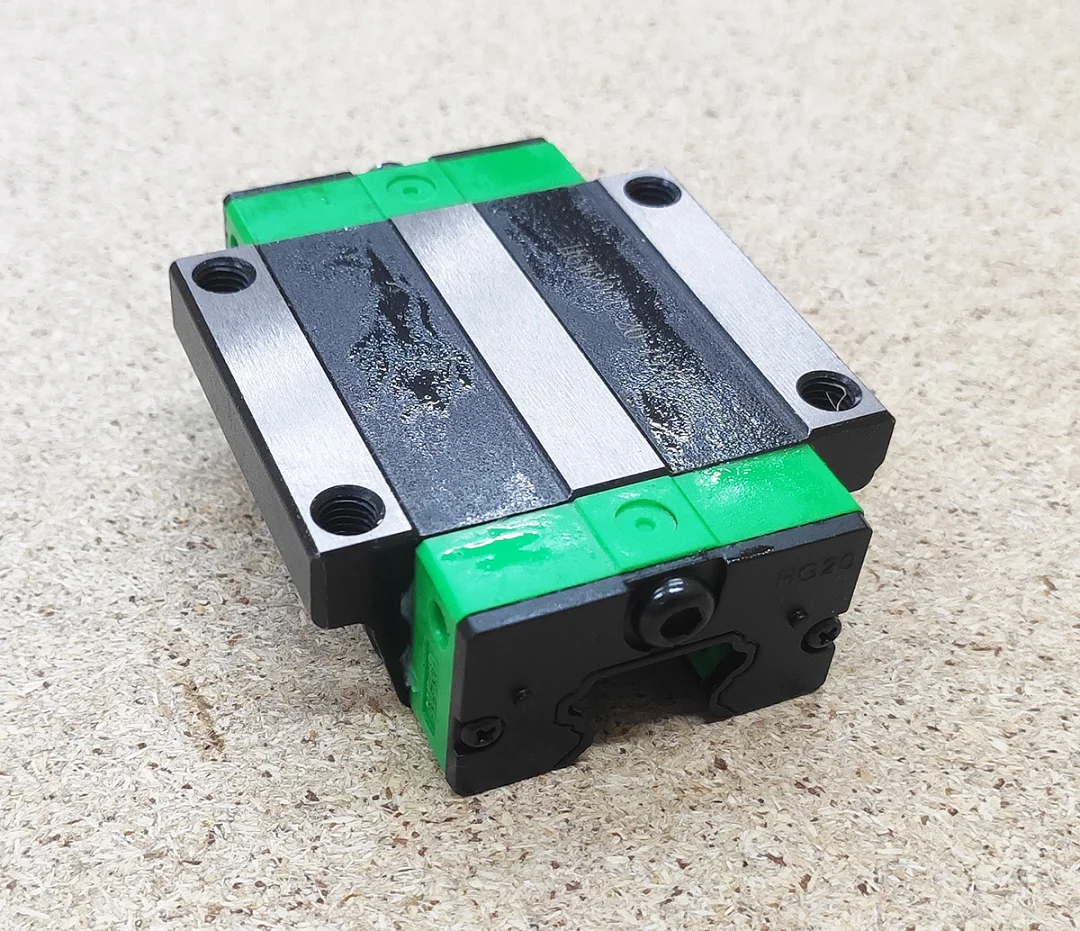

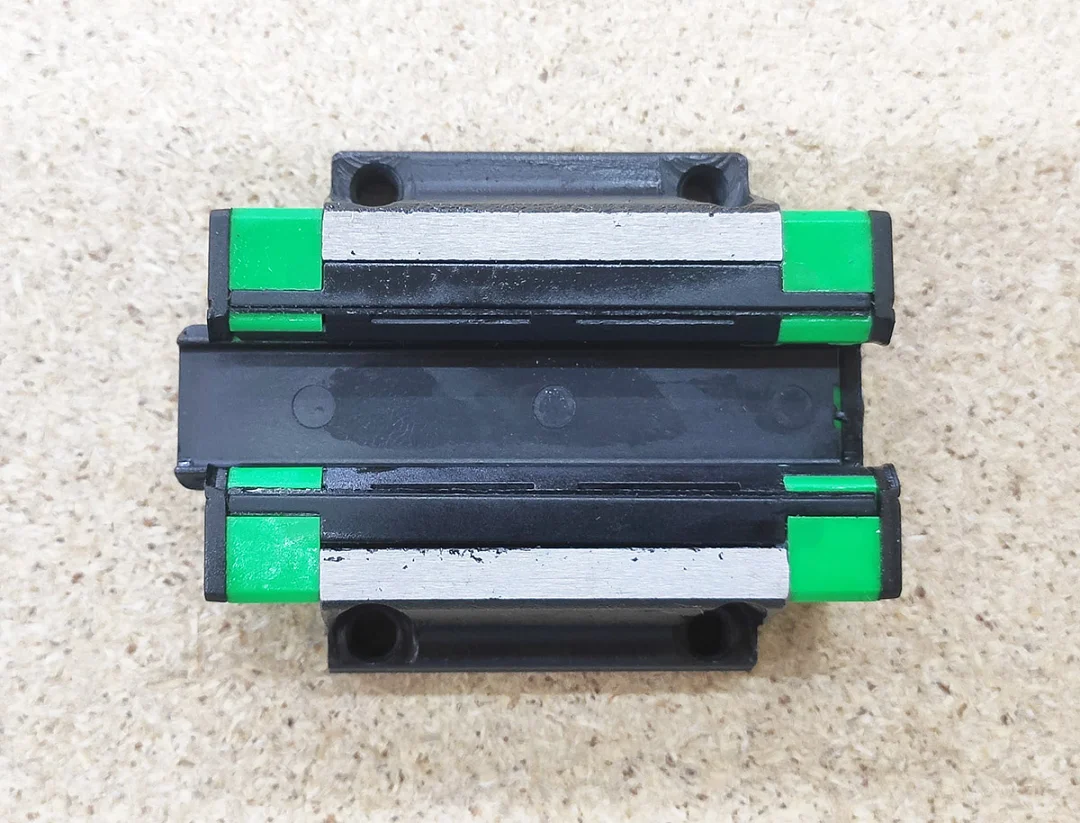

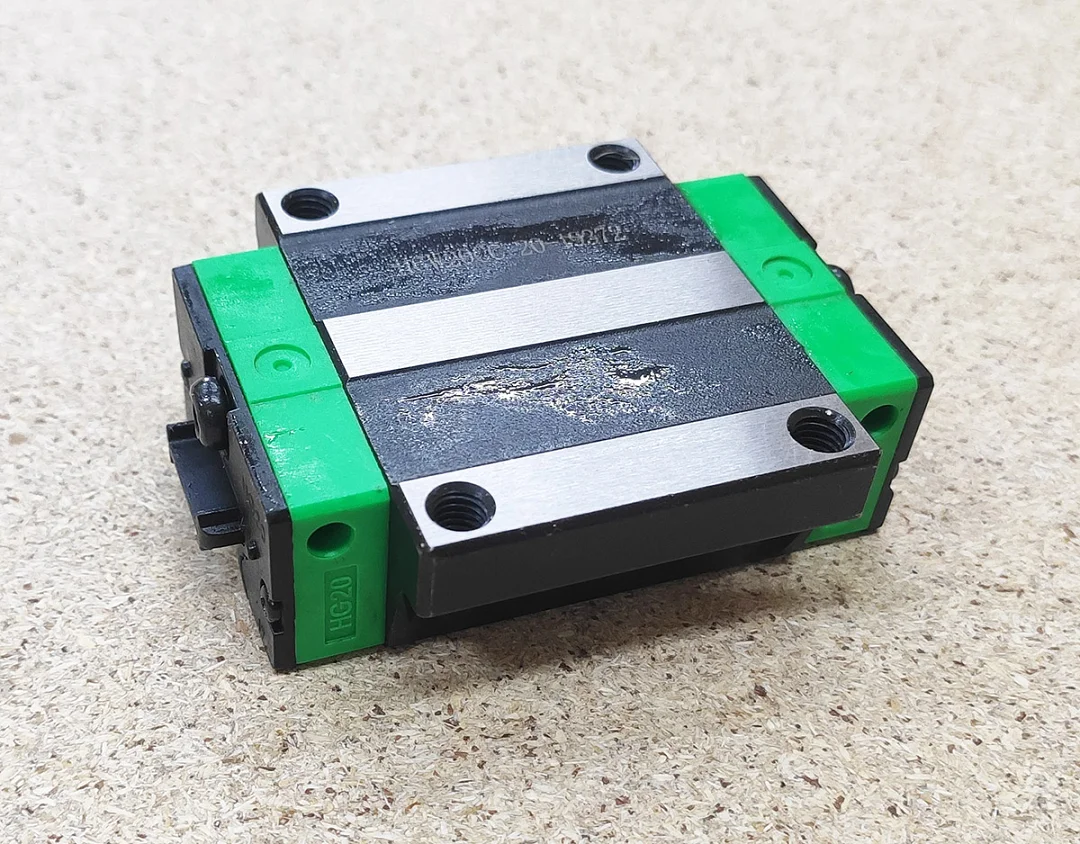

HGW20CC це каретка з фланцем для профільної рейкової направляючої серії HG типорозміру 20. Каретка працює на рейці HGR20 і випускається як аналог HIWIN. Її ставлять на осі X, Y і Z верстатів ЧПУ, де потрібен точний хід без люфту.

Будова

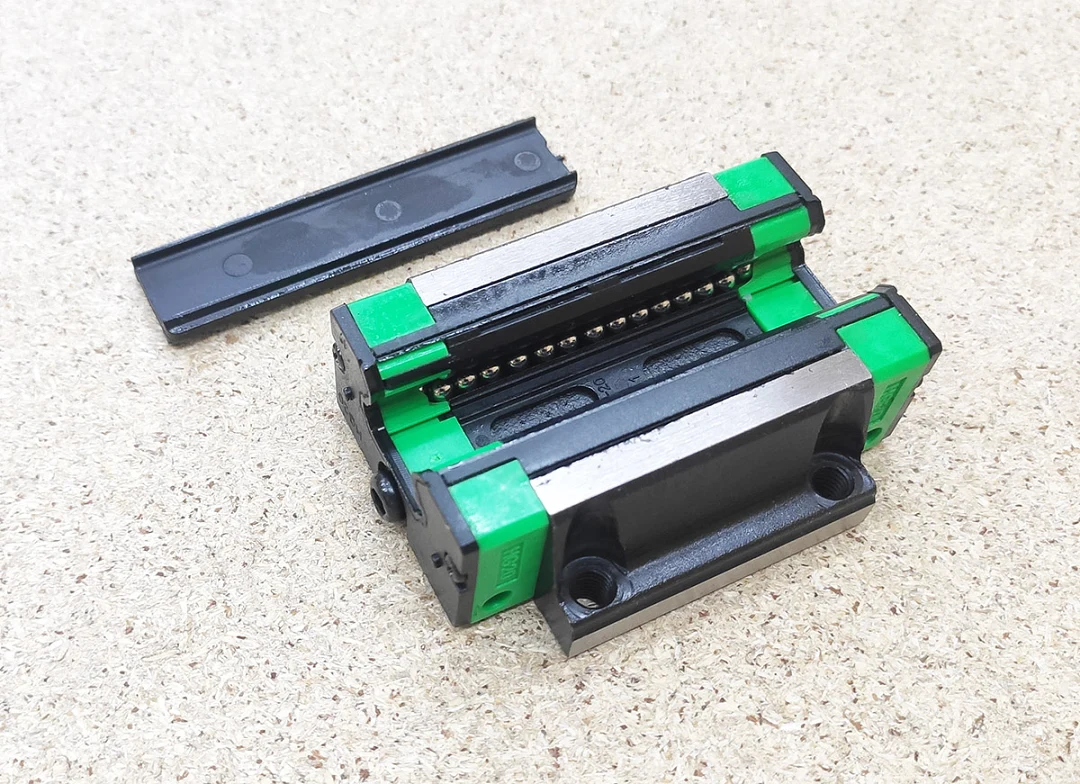

Усередині корпусу чотирма замкненими доріжками циркулюють сталеві кульки. Доріжки дугового профілю, кульки торкаються їх під кутом 45°, тому каретка тримає однакове навантаження вниз, угору і вбік та сама підлаштовується під невеликі похибки монтажу. Тертя мале, хід плавний, знос повільний.

Торцеві кришки розвертають кульки на зворотний хід, ущільнення та скребки захищають доріжки від пилу й стружки, через маслянку подають мастило. Каретки й рейки одного типорозміру серії HG взаємозамінні: каретку можна поставити на будь-яку рейку HGR20.

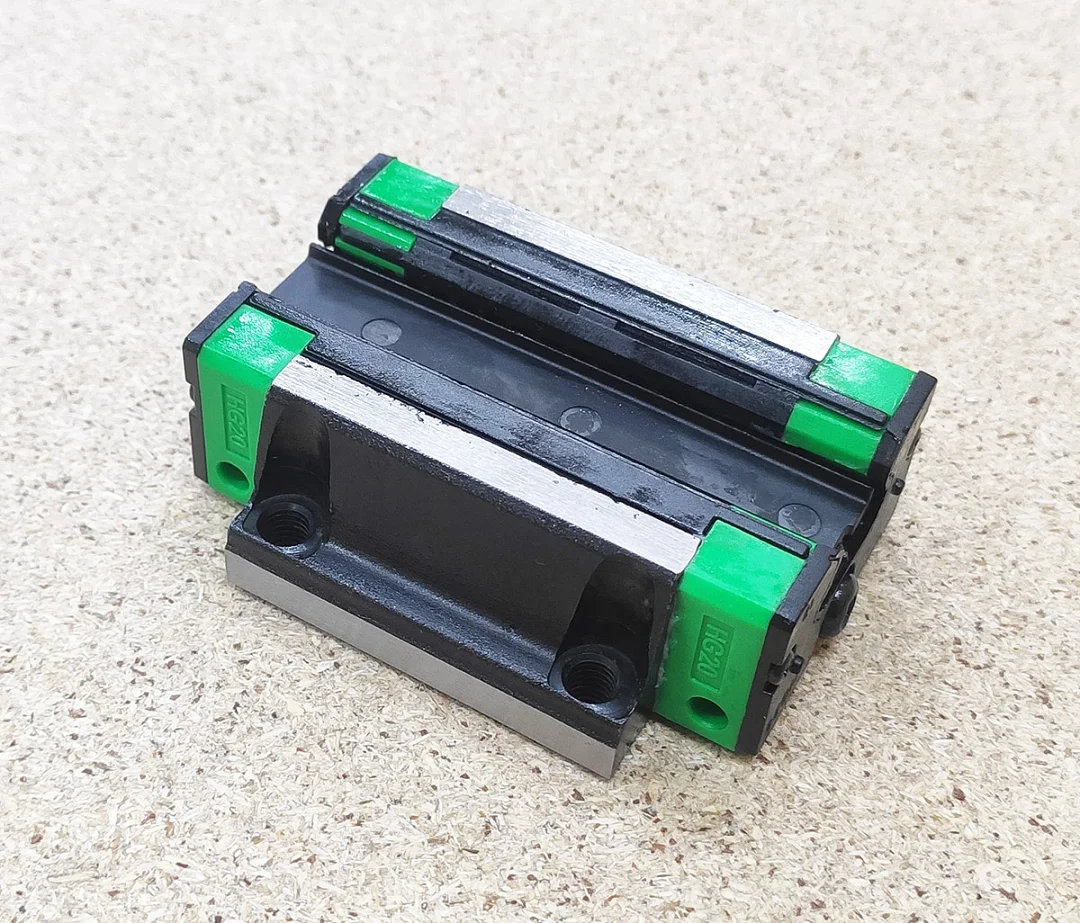

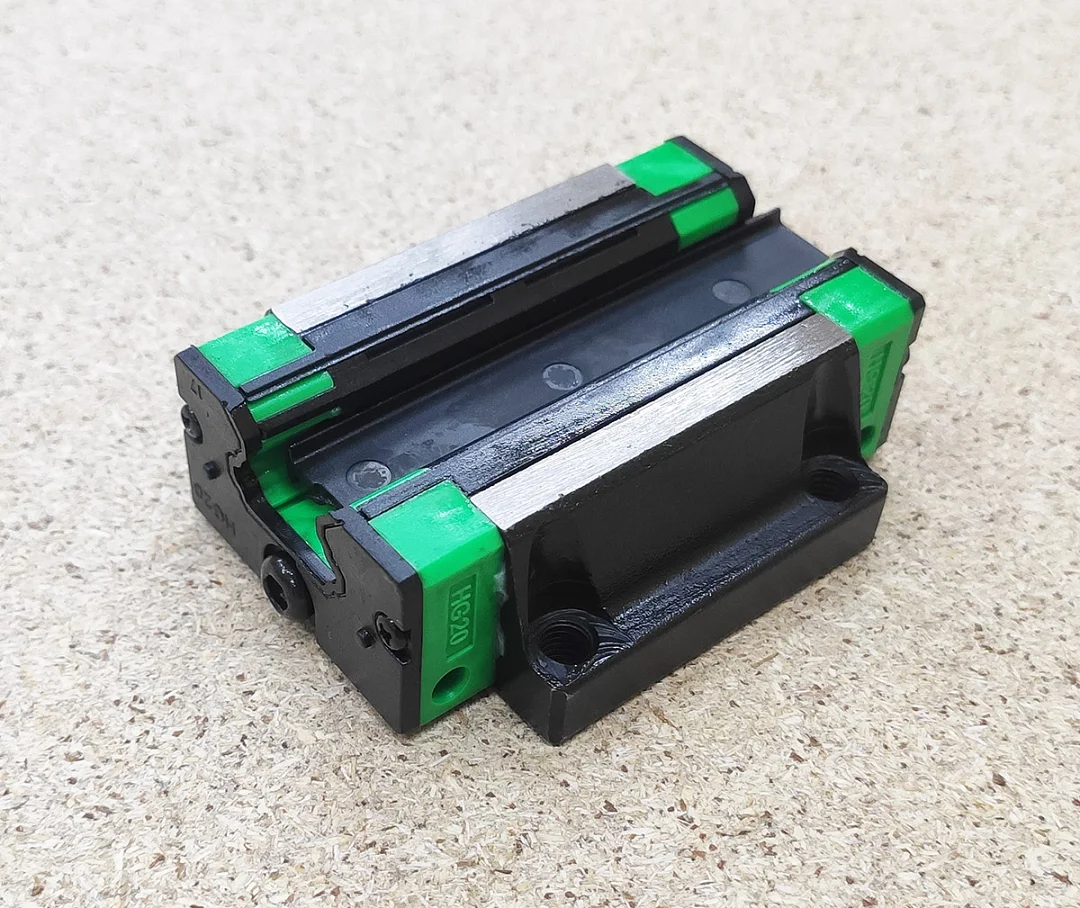

Фланець нижчий і ширший за квадратний корпус. За даними HIWIN фланцева каретка краще тримає перекидний момент завдяки меншій висоті та широкій опорній поверхні. Різьбові отвори у фланці дають змогу прикрутити стіл зверху або знизу, крізь стіл.

Для більшої вантажопідйомності на одну рейку ставлять дві каретки або подовжену каретку того самого типорозміру.

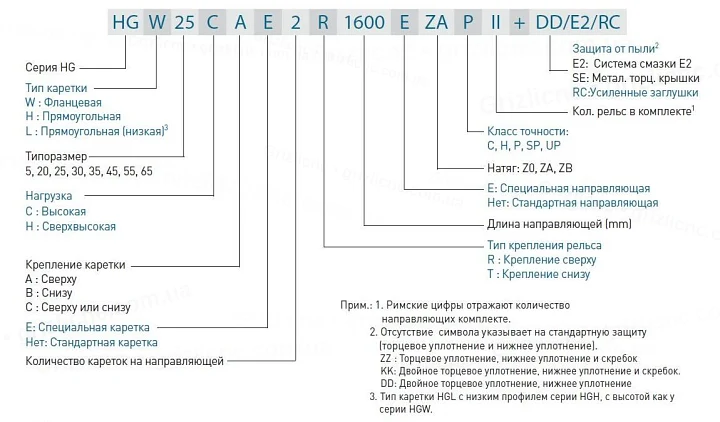

Маркування

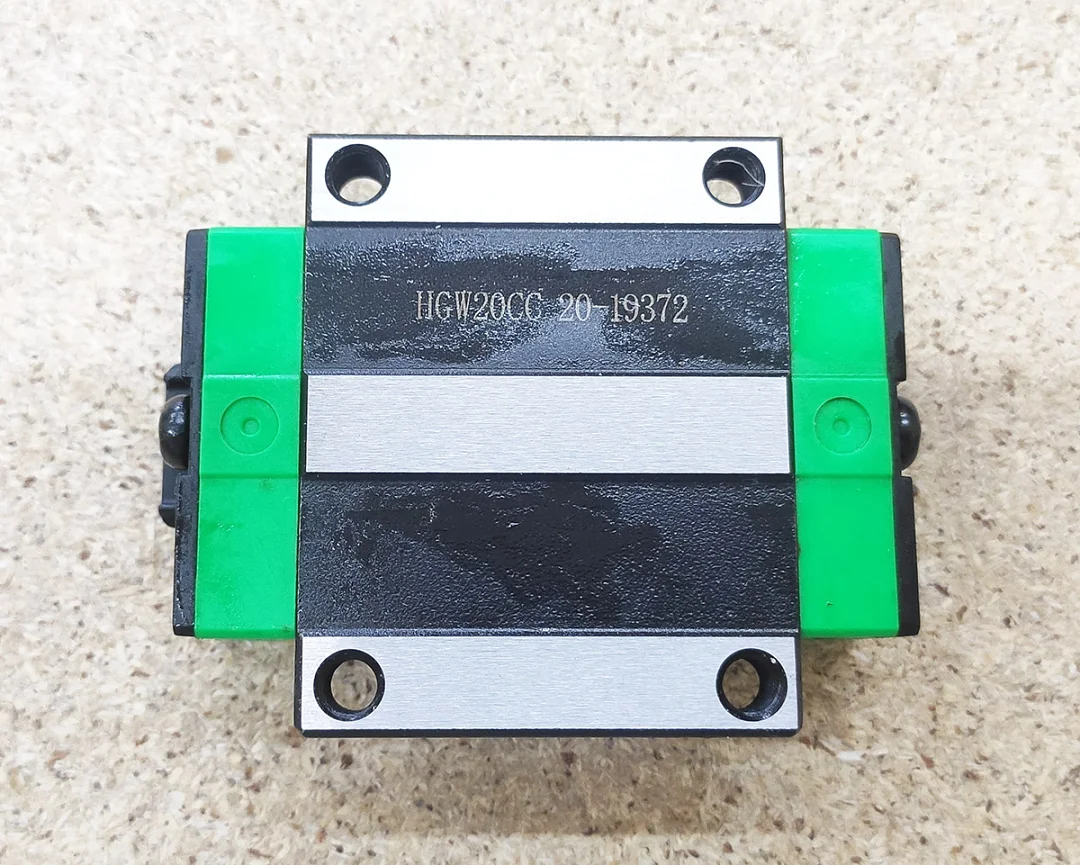

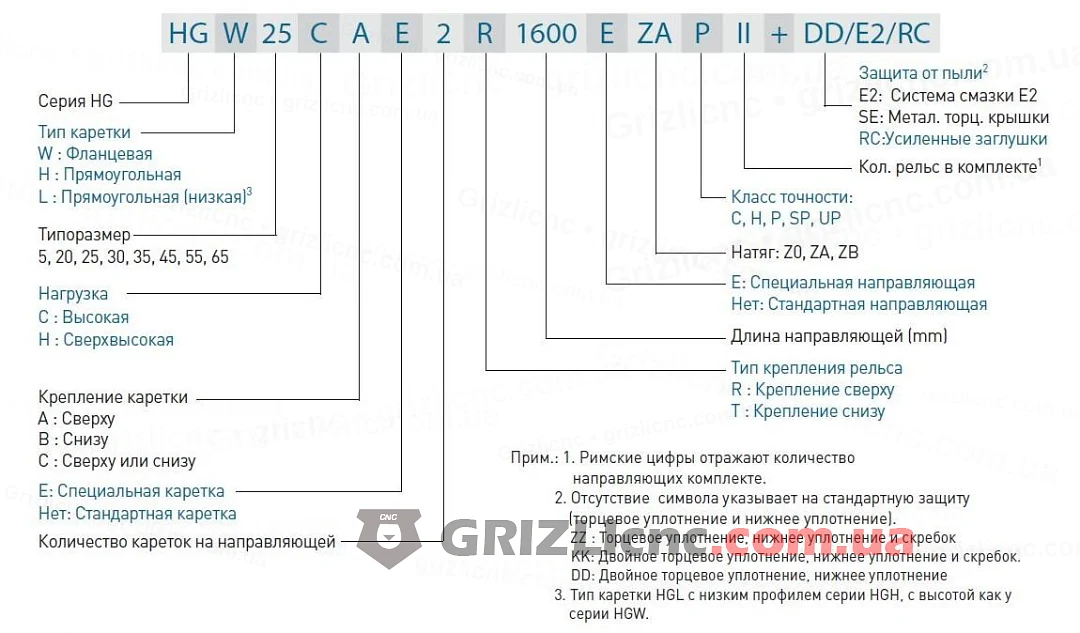

HGW20CC: серія HG, фланцева каретка W, типорозмір 20, стандартна довжина C, кріплення зверху або знизу C.

Розміри

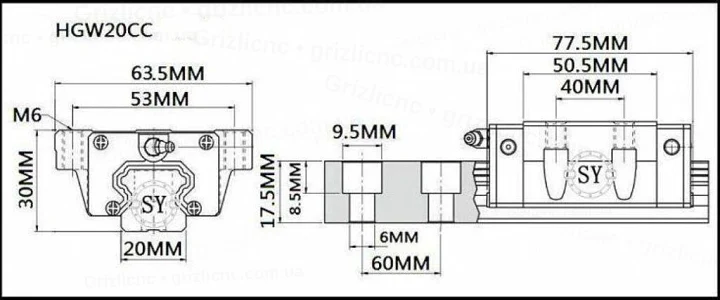

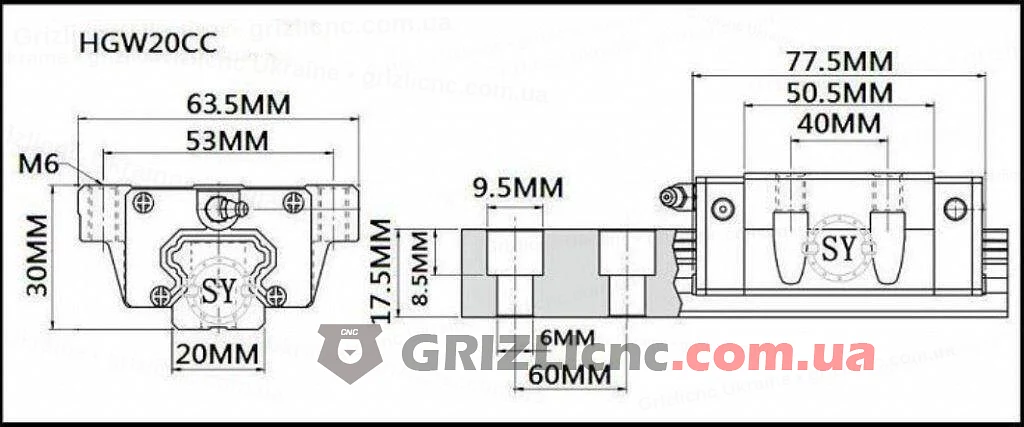

Розміри за кресленням каретки, збігаються з каталогом HIWIN:

Де застосовують

Типорозмір 20 найходовіший: він закриває легкі й середні навантаження, зокрема фрезерування алюмінію, міді, латуні та гравіювання каменю. Класична схема осі: дві рейки й по дві каретки на кожній.

Монтаж і обслуговування

• Не знімайте каретку з рейки без монтажної оправки, інакше кульки можуть висипатися.
• Рейку HGR20 кріплять болтами M5, HIWIN рекомендує момент 883 Н·см при кріпленні в сталь.
• Перед роботою каретку заповнюють літієвим мастилом і додають його через маслянку в міру пробігу, HIWIN радить через кожні 100 км.
