Пневмоциліндр SDA 32x100 компактний двосторонньої дії для верстата ЧПУ

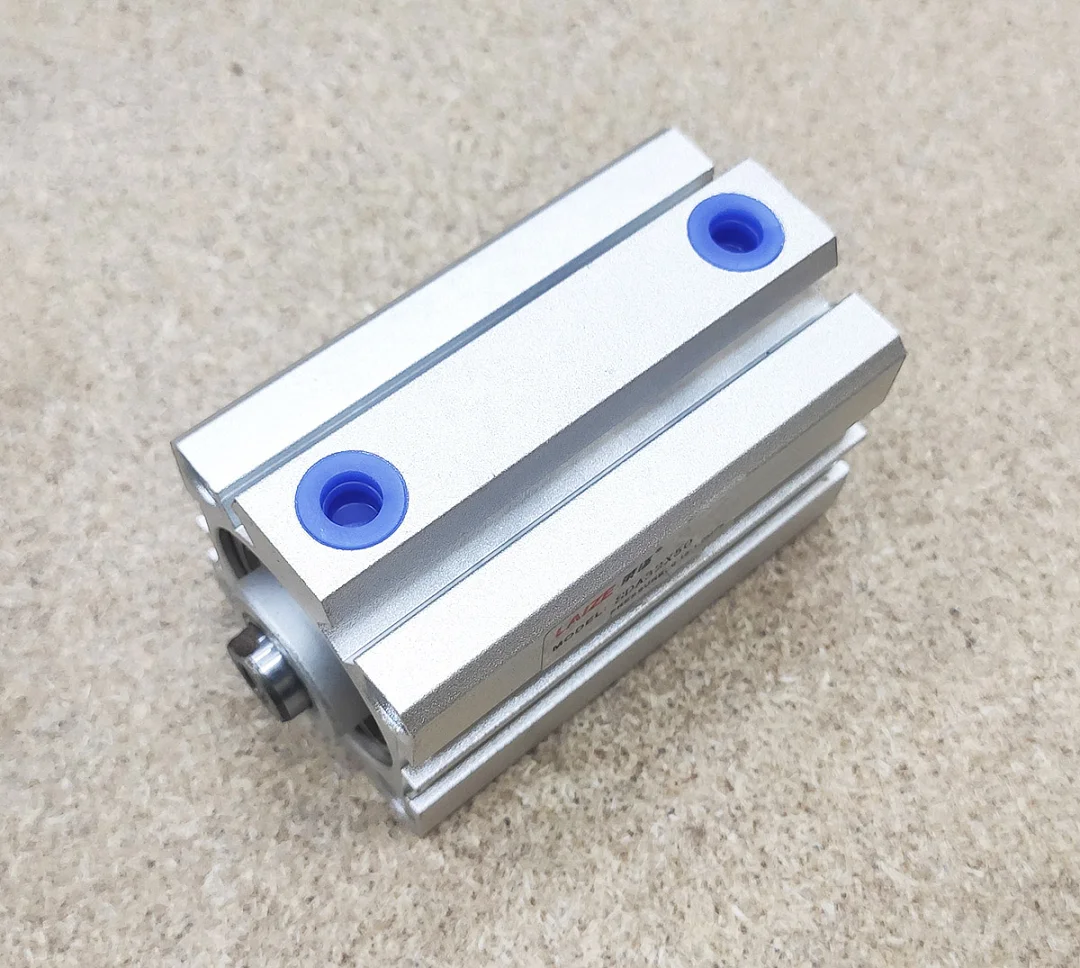

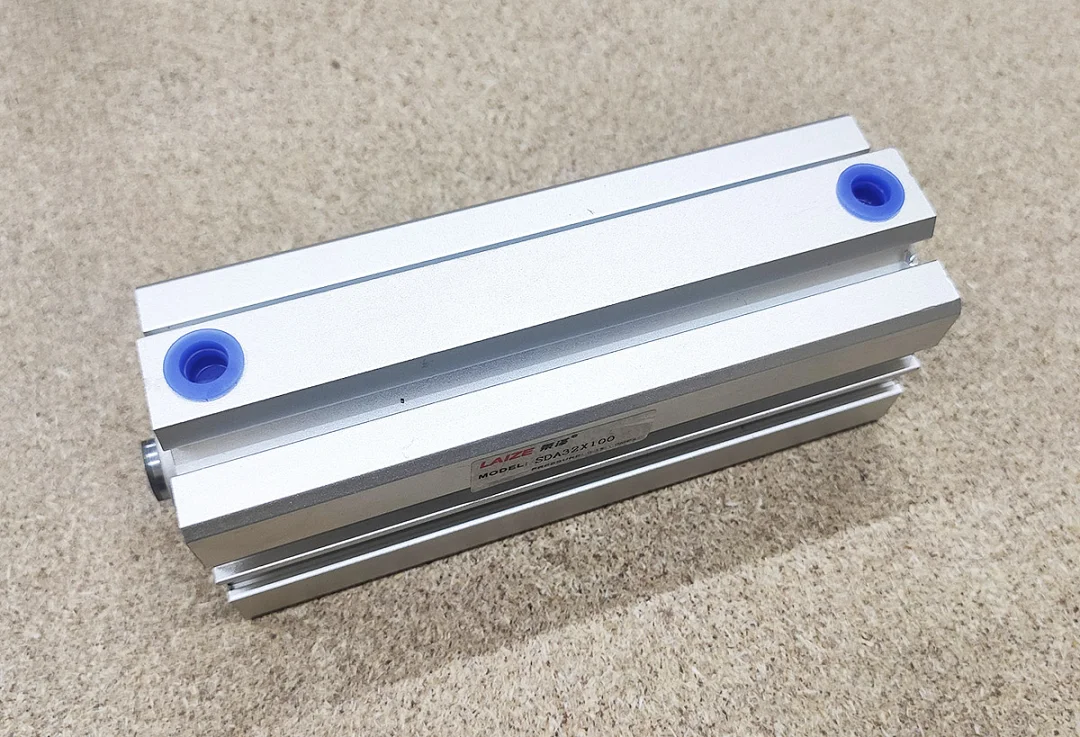

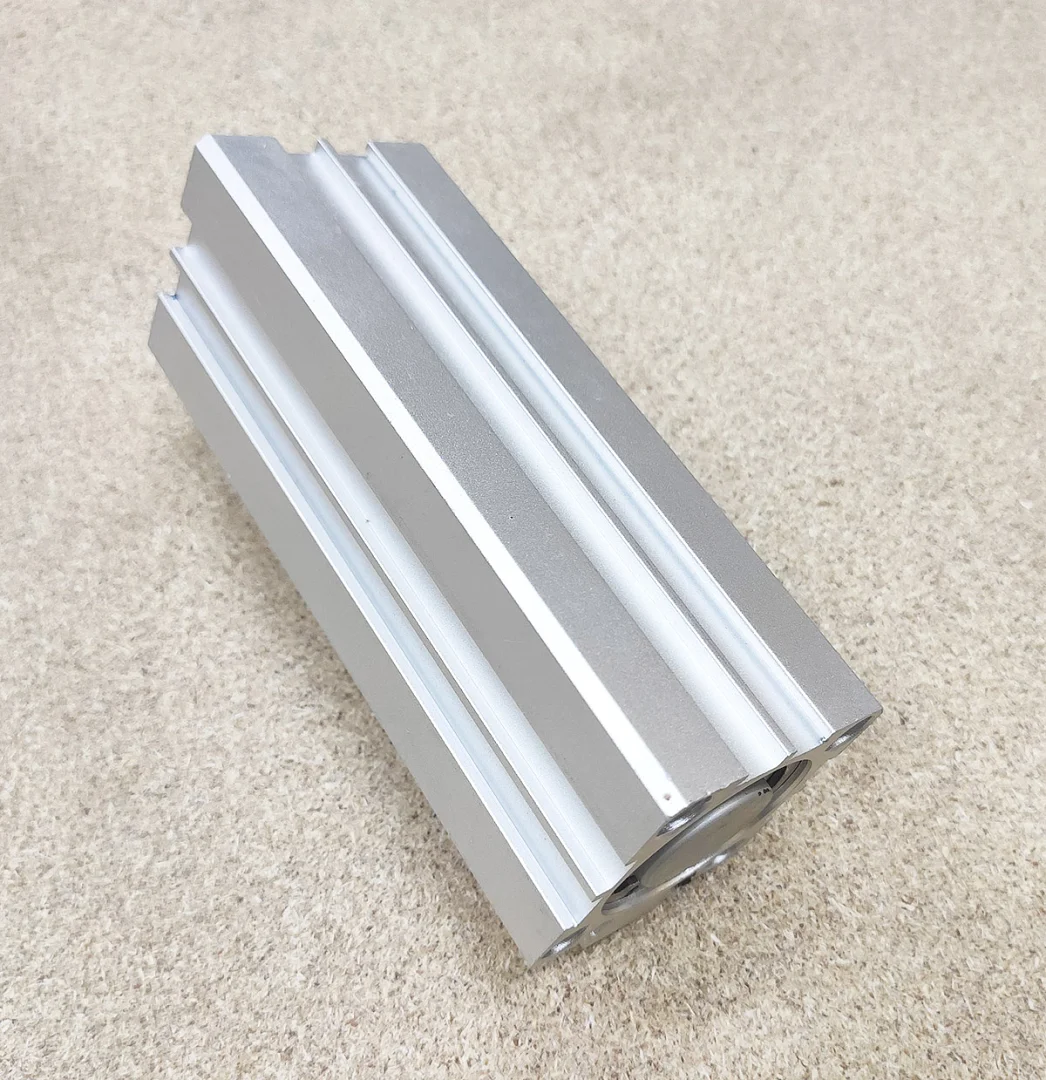

Компактний пневмоциліндр SDA 32x100 двосторонньої дії: діаметр поршня 32 мм, хід штока 100 мм, шток 12 мм із внутрішньою різьбою M6 на кінці. Корпус з алюмінієвого профілю, два порти подачі повітря з різьбою 1/8". Робочий тиск 1,5...10 бар (0,15-1,0 МПа).

Що таке компактний пневмоциліндр двосторонньої дії

Пневмоциліндр перетворює тиск стисненого повітря на прямолінійний рух штока. У циліндрі двосторонньої дії повітря подається по черзі у дві порожнини: через один порт поршень висуває шток, через інший втягує його назад. Обидва ходи робочі, зворотної пружини немає, тому зусилля є в обидва боки і шток залишається в кінцевому положенні, поки на нього подано тиск.

Компактна конструкція робить корпус коротшим, ніж у стандартного циліндра ISO 15552 того самого діаметра з тим самим ходом. Такий циліндр зручно ставити там, де мало місця за довжиною: на порталі, у пристосуванні, поруч зі столом верстата.

Де застосовується у верстаті ЧПУ

Циліндр переміщує вузли верстата за командою контролера через пневморозподільник. Хід 100 мм підходить для штовхачів, підйому та переміщення вузла на відстань до 100 мм. Шток із внутрішньою різьбою M6 дає змогу закріпити на ньому притискну п’яту, упор або важіль гвинтом M6.

Датчики положення

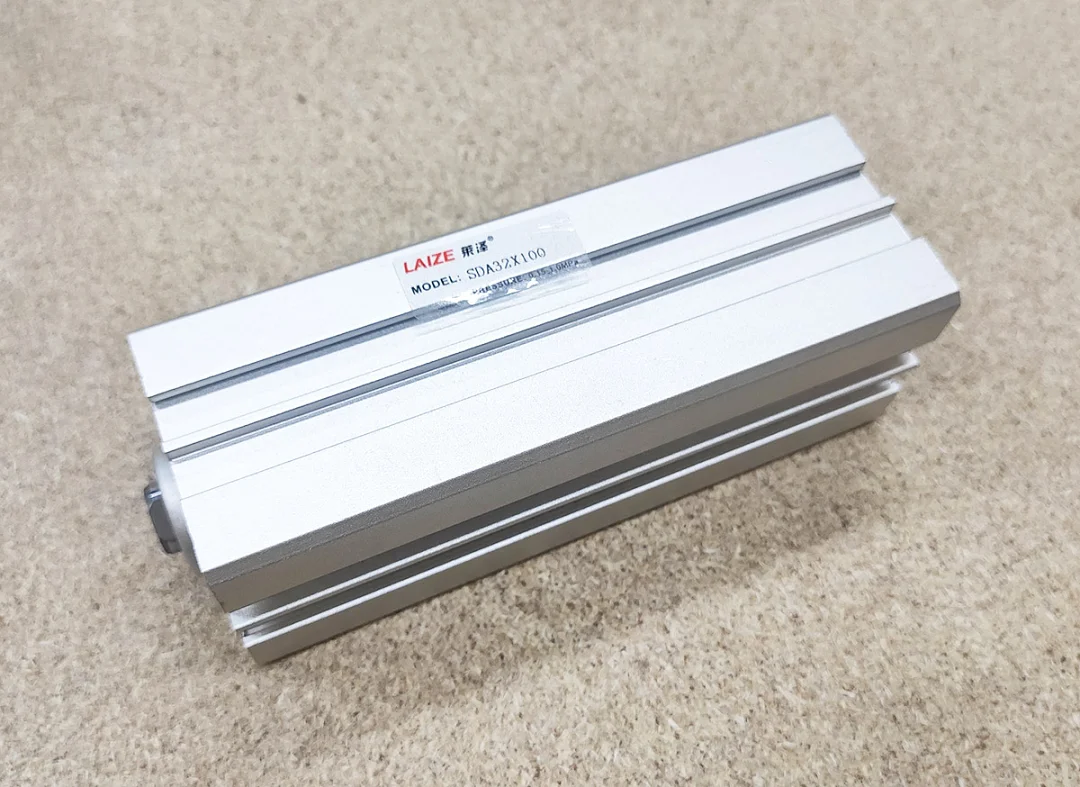

Поршень цього циліндра без магніту: у маркуванні SDA32X100 немає літери S, якою позначають виконання з магнітним кільцем. Тому герконові датчики положення, які ставлять у пази корпусу, на цьому циліндрі не спрацьовують. Якщо контролеру потрібен сигнал про висунутий або втягнутий шток, положення контролюють зовнішнім кінцевим вимикачем або датчиком на рухомому вузлі.

Переваги

• Два робочі ходи: шток висувається і втягується під тиском повітря.
• Короткий корпус при ході 100 мм.
• Корпус з алюмінієвого профілю.
• Внутрішня різьба M6 на штоку для кріплення робочого елемента.
• Робота в діапазоні 1,5...10 бар.

Зусилля та витрата повітря

Площа поршня діаметром 32 мм дорівнює 804 мм², площа кільця з боку штока діаметром 12 мм дорівнює 691 мм². При тиску 6 бар теоретичне зусилля без урахування тертя становить 483 Н на висування і 415 Н на втягування, при 10 бар 804 Н і 691 Н. Втягування слабше, тому що частину площі поршня займає шток.

За один повний цикл циліндр SDA 32x100 заповнює 149,5 см³ при робочому тиску. При 6 бар це 1,05 л вільного повітря на цикл без урахування об’єму шлангів. За цією величиною і кількістю циклів за хвилину оцінюють навантаження на компресор.

Рекомендації з підключення

• Для керування потрібен розподільник на два виходи, наприклад 5/2: один вихід на порт висування, другий на порт втягування.
• У порти ставляться фітинги з різьбою 1/8".
• Швидкість штока регулюють дроселями зі зворотним клапаном, які обмежують вихід повітря з циліндра. Так рух виходить плавним в обидва боки.
• Демпфування в кінці ходу нерегульоване, тому при важкому вантажі на штоку швидкість обмежують дроселями, щоб поршень не бив у кришку.
• Навантаження спрямовуйте по осі штока: бічна сила порушує нормальну роботу циліндра і скорочує термін його служби. Якщо на вузол діє бічна сила, його ведуть по зовнішній напрямній.
• Тиск налаштовуйте регулятором у межах 1,5...10 бар, повітря подавайте через фільтр, щоб вода і частинки не потрапляли в циліндр.
