LJ12A3-4-Z/BY це індуктивний безконтактний датчик з виходом PNP і нормально відкритим контактом в металевому різьбовому корпусі M12. На верстаті ЧПУ його ставлять кінцевим вимикачем або датчиком нульової точки (home): він спрацьовує, коли до нього підходить металевий прапорець, упор або деталь каретки, без механічного дотику.
Як працює датчик
Котушка всередині корпусу створює змінне магнітне поле перед чутливою поверхнею. Коли в це поле входить метал, у ньому наводяться вихрові струми, генератор датчика втрачає енергію, і схема перемикає вихід. Дистанція спрацювання 4 мм вказана для сталевої мішені; алюміній, латунь і мідь датчик помічає на меншій відстані, а пластик, дерево і скло не помічає зовсім. Дотику немає, тому немає і механічного зносу, а пил і деревна стружка не заважають роботі так, як механічному кінцевику.
Підключення
У датчика три дроти: коричневий: плюс живлення, синій: 0 В (мінус), чорний: сигнальний вихід. Вихід PNP: коли з’являється метал, транзистор подає на чорний дріт плюс живлення. Такий датчик підключають до входів, які спрацьовують від позитивного сигналу, наприклад до входів ПЛК на 24 В. На вхід з логікою 5 В або 3.3 В сигнал PNP напряму не подають, потрібен дільник напруги або оптрон. Мінус живлення датчика з’єднують із загальним проводом контролера.
Нормально відкритий (NO) контакт означає, що без металу вихід вимкнений, а коли метал входить у зону спрацювання, вихід вмикається. Обрив дроту в такого датчика контролер сприймає як відсутність сигналу.
Встановлення

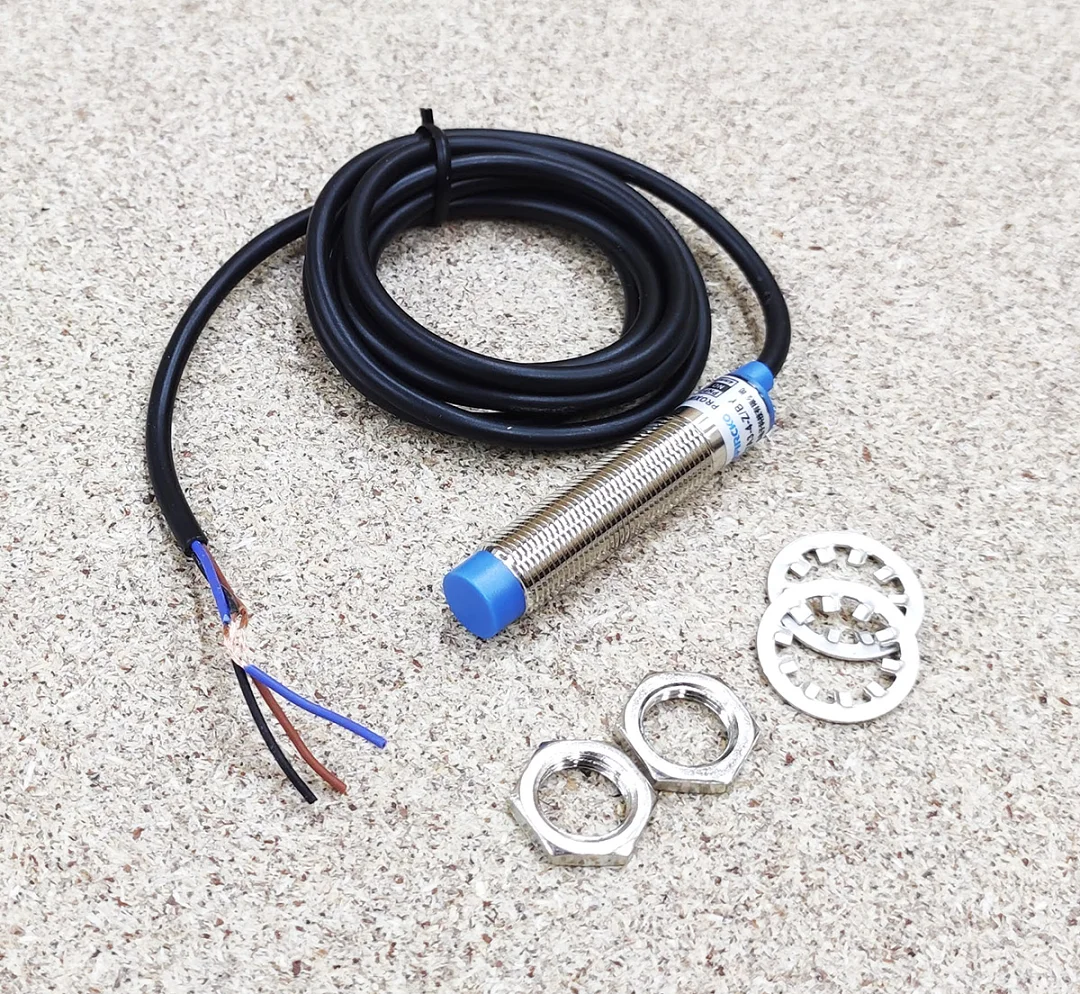

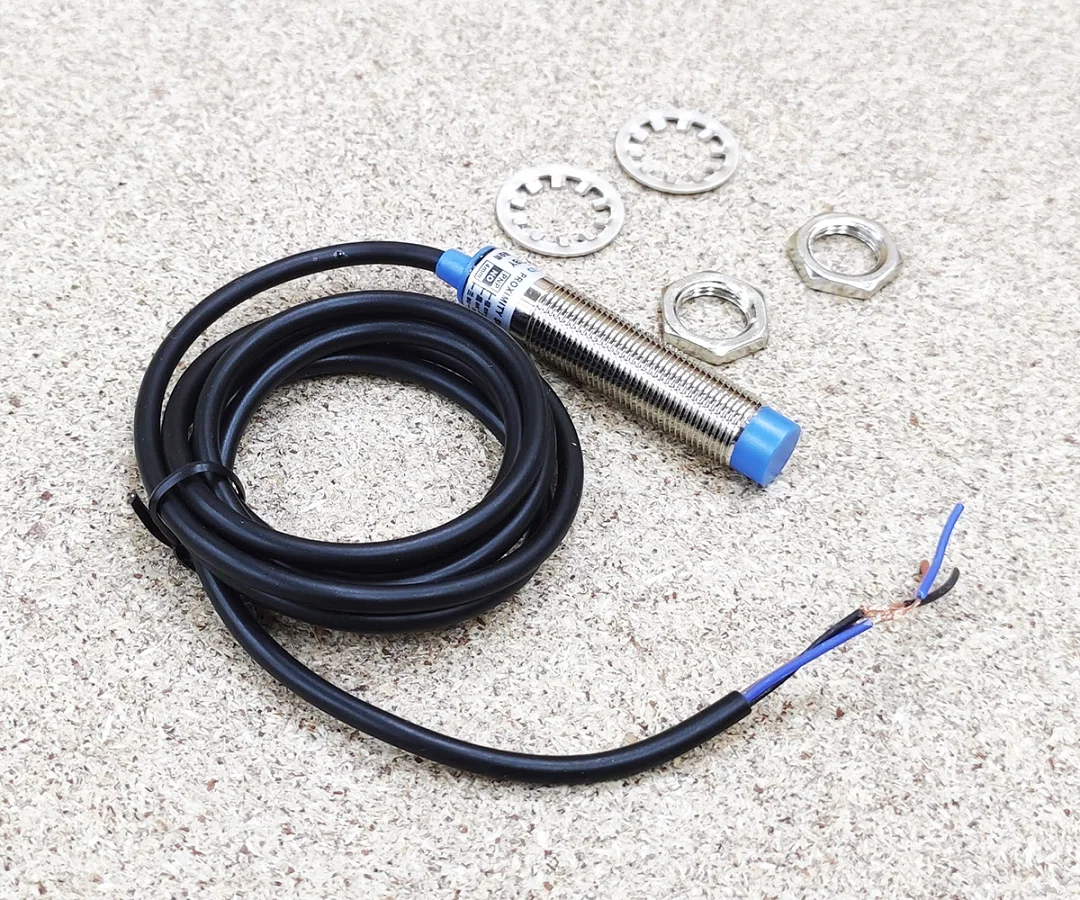

Різьбовий корпус M12 вставляють в отвір кронштейна і затискають гайками з двох боків. Переміщуючи датчик по різьбі, виставляють зазор до металевого прапорця на рухомій частині: зазор беруть менше 4 мм, щоб спрацювання було впевненим. Торець не втоплюють у металевий кронштейн, інакше навколишній метал впливає на спрацювання. Кабель на рухомій частині ведуть у кабель-каналі. У комплекті дві гайки M12 і дві зубчасті стопорні шайби.
