Фокусувальна лінза ZnSe діаметром 20 мм, фокус 63,5 мм, для лазерного верстата CO2

Фокусувальна лінза ZnSe D20 F63.5 збирає промінь лазера CO2 у точку на поверхні матеріалу. Лінза встановлюється в лазерну голову верстата після третього дзеркала. Діаметр лінзи 20 мм, фокусна відстань 63,5 мм.

Параметри

• Матеріал: селенід цинку (ZnSe).
• Діаметр: 20 мм.
• Фокусна відстань: 63,5 мм (2,5 дюйма).
• Країна виробник: Китай.

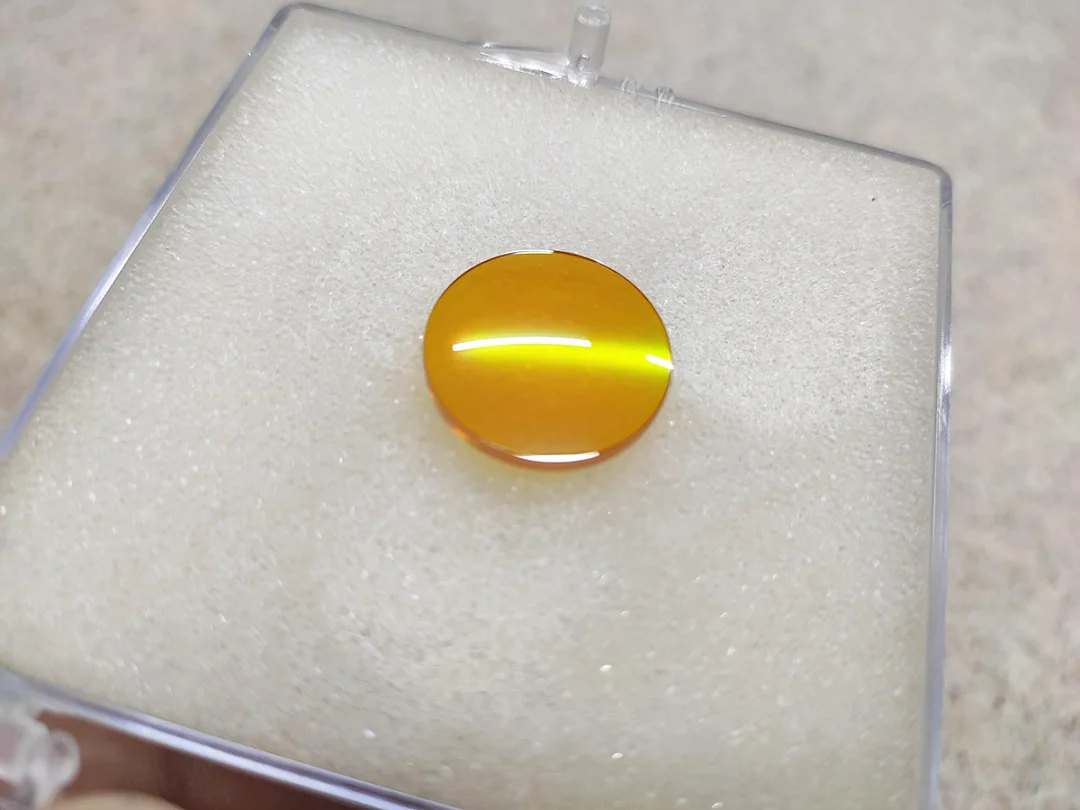

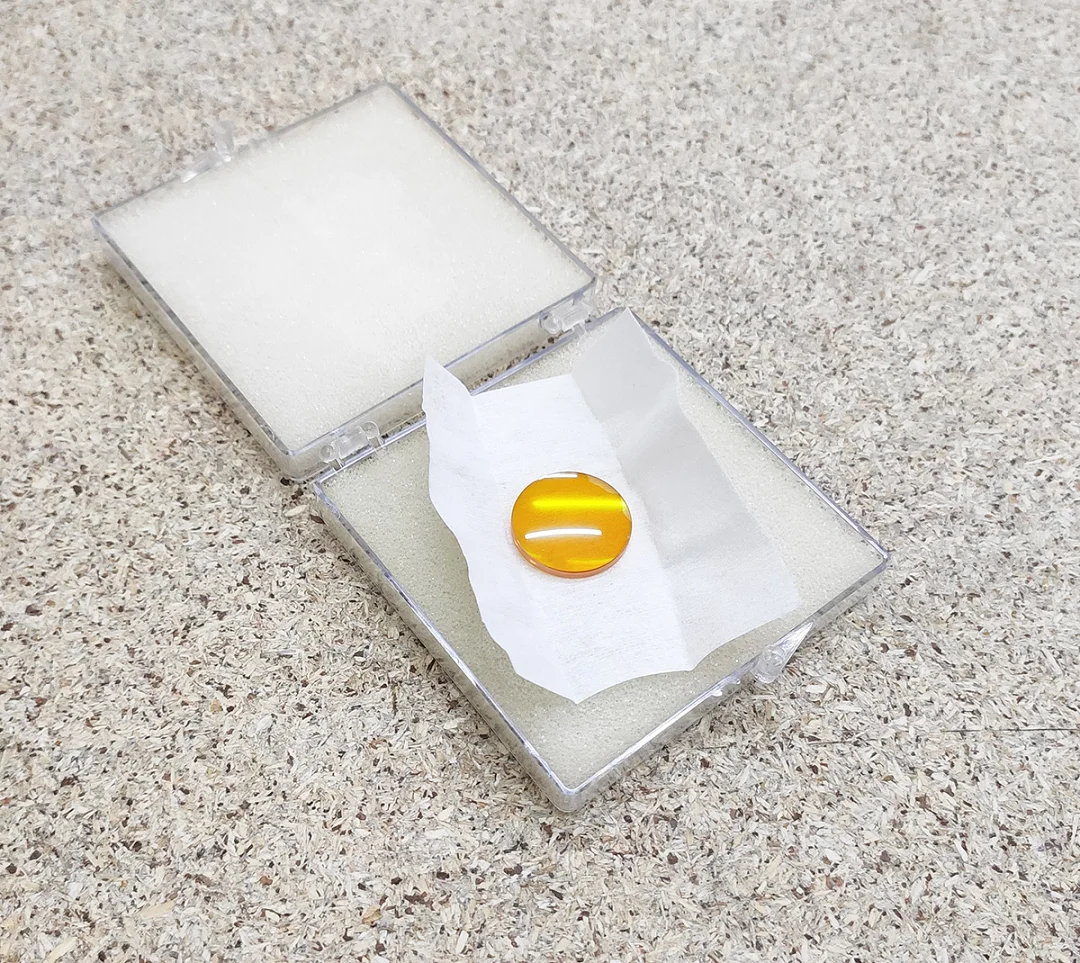

• Упаковка: захисний пластиковий футляр.

Фокусна відстань

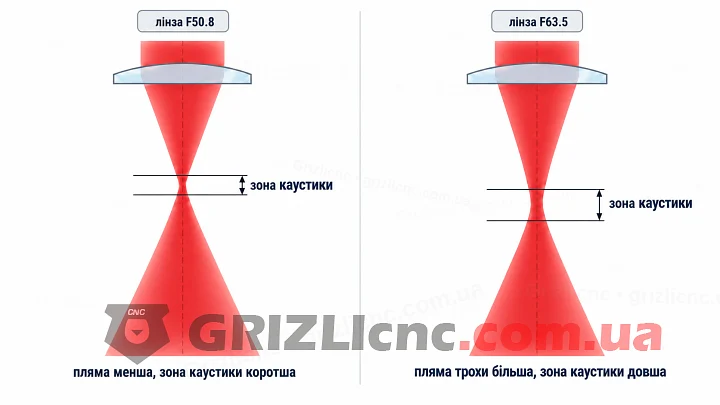

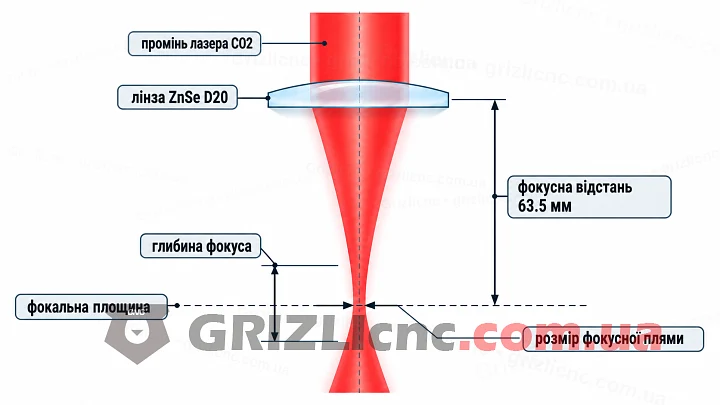

Фокусна відстань це відстань від лінзи до точки, де промінь має найменший діаметр. Фокус 63,5 мм дає довшу зону фокуса, ніж у лінзи 50,8 мм, при трохи більшій плямі. Таку лінзу застосовують і для гравіювання, і для різання.

Встановлення і догляд

• Усі роботи з оптикою виконуйте при вимкненому верстаті.
• Посадковий діаметр лінзи в лазерній голові має бути 20 мм.
• Беріть лінзу за край і не торкайтеся робочих поверхонь пальцями.
• Встановлюйте лінзу опуклою стороною вгору, назустріч променю.
• Після заміни лінзи виставте висоту фокуса над матеріалом під фокусну відстань 63,5 мм.
• Очищайте лінзу від нальоту паличкою або серветкою для оптики, змоченою ізопропіловим спиртом.
