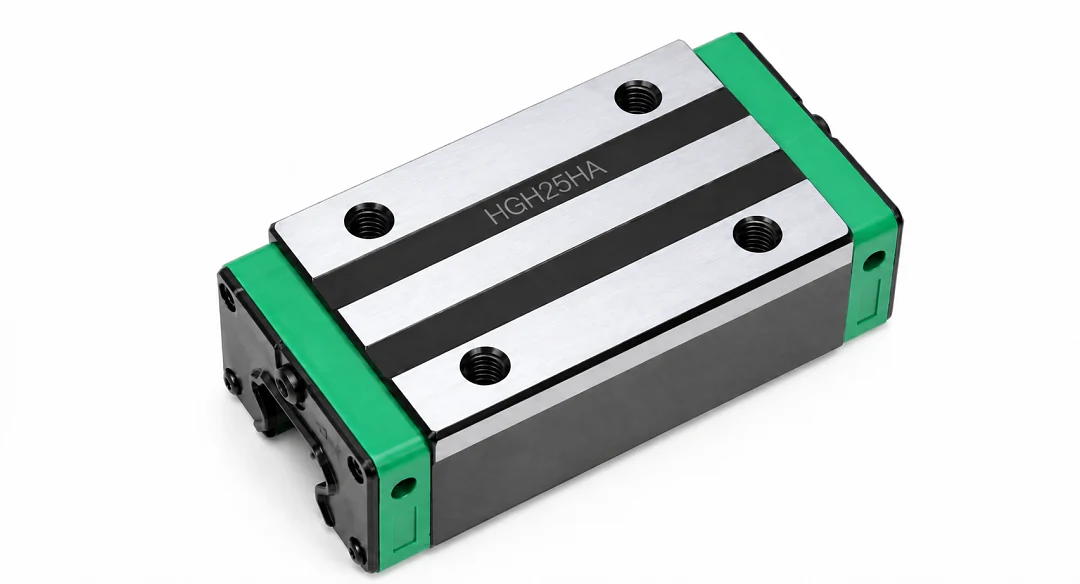

Лінійний підшипник HGH25HA, подовжена каретка для рейки HGR25 (аналог HIWIN)

HGH25HA це подовжена квадратна каретка без фланця для профільної рейкової направляючої серії HG типорозміру 25. Каретка працює на рейці HGR25 і випускається як аналог HIWIN. Її ставлять на осі X, Y і Z верстатів ЧПУ, де потрібен точний хід без люфту.

Будова

Усередині корпусу чотирма замкненими доріжками циркулюють сталеві кульки. Доріжки дугового профілю, кульки торкаються їх під кутом 45°, тому каретка тримає однакове навантаження вниз, угору і вбік та сама підлаштовується під невеликі похибки монтажу. Тертя мале, хід плавний, знос повільний.

Торцеві кришки розвертають кульки на зворотний хід, ущільнення та скребки захищають доріжки від пилу й стружки, через маслянку подають мастило. Каретки й рейки одного типорозміру серії HG взаємозамінні: каретку можна поставити на будь-яку рейку HGR25.

Квадратний корпус без фланця вужчий за фланцевий і підходить для тісних вузлів. Стіл або портал кріплять зверху в чотири різьбові отвори.

Корпус подовжений: у каретці більше кульок під навантаженням, тому за каталогом HIWIN подовжена каретка H тримає більше навантаження й момент, ніж стандартна C того самого типорозміру. Її ставлять, коли на рейці бракує місця для двох кареток.

Маркування

HGH25HA: серія HG, квадратна каретка H, типорозмір 25, подовжена H, кріплення зверху A.

Розміри

Розміри HGH25HA за каталогом HIWIN. Каретка випускається як аналог під ту саму рейку, перед проєктуванням вузла звірте приєднувальні розміри з отриманою кареткою.

Де застосовують

Типорозмір 25 беруть для важких порталів, довгих осей і обробки з великим зусиллям різання. Класична схема осі: дві рейки й по дві каретки на кожній.

Монтаж і обслуговування

• Не знімайте каретку з рейки без монтажної оправки, інакше кульки можуть висипатися.
• Рейку HGR25 кріплять болтами M6, HIWIN рекомендує момент 1373 Н·см при кріпленні в сталь.
• Перед роботою каретку заповнюють літієвим мастилом і додають його через маслянку в міру пробігу, HIWIN радить через кожні 100 км.
• Робоча температура за рекомендацією HIWIN нижче 100 °C: частина деталей каретки пластикова.
