Лінійний підшипник HGH25CA, каретка для рейки HGR25 (аналог HIWIN)

HGH25CA це квадратна каретка без фланця для профільної рейкової направляючої серії HG типорозміру 25. Каретка працює на рейці HGR25 і випускається як аналог HIWIN. Її ставлять на осі X, Y і Z верстатів ЧПУ, де потрібен точний хід без люфту.

Будова

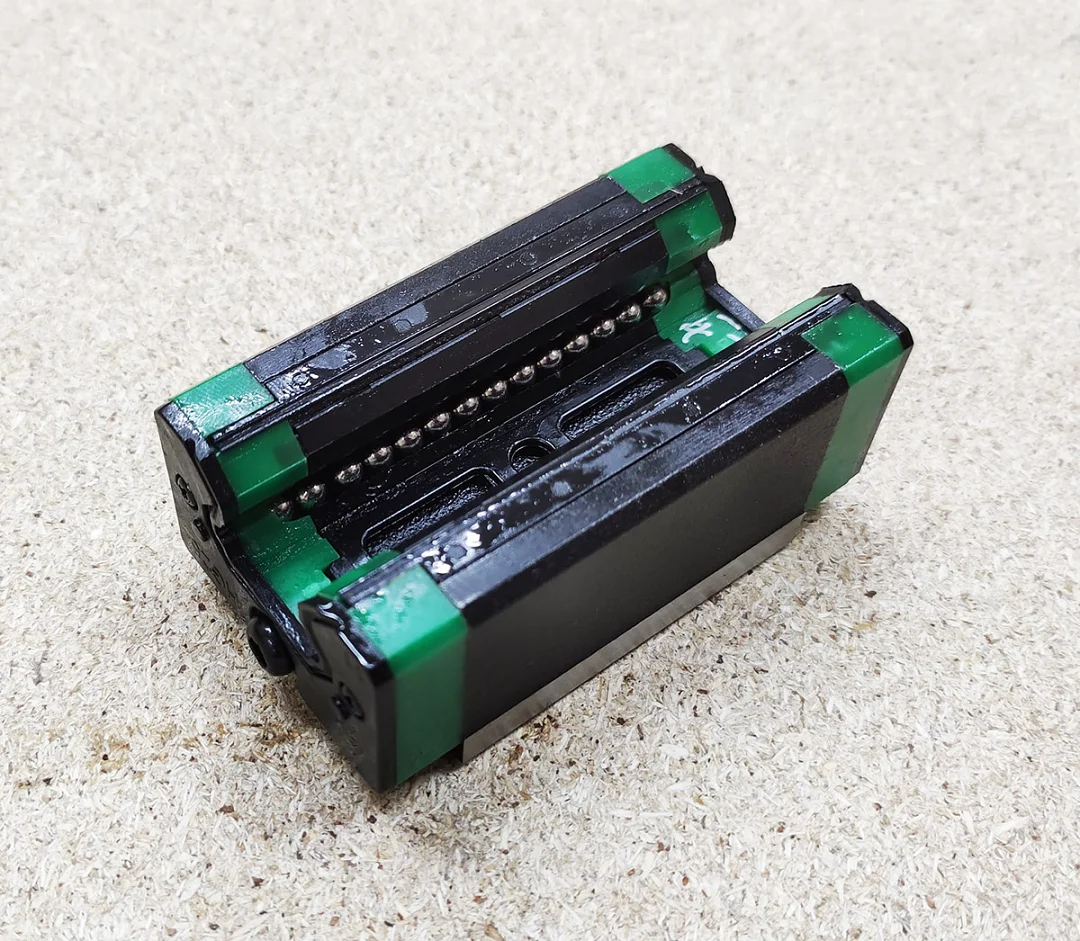

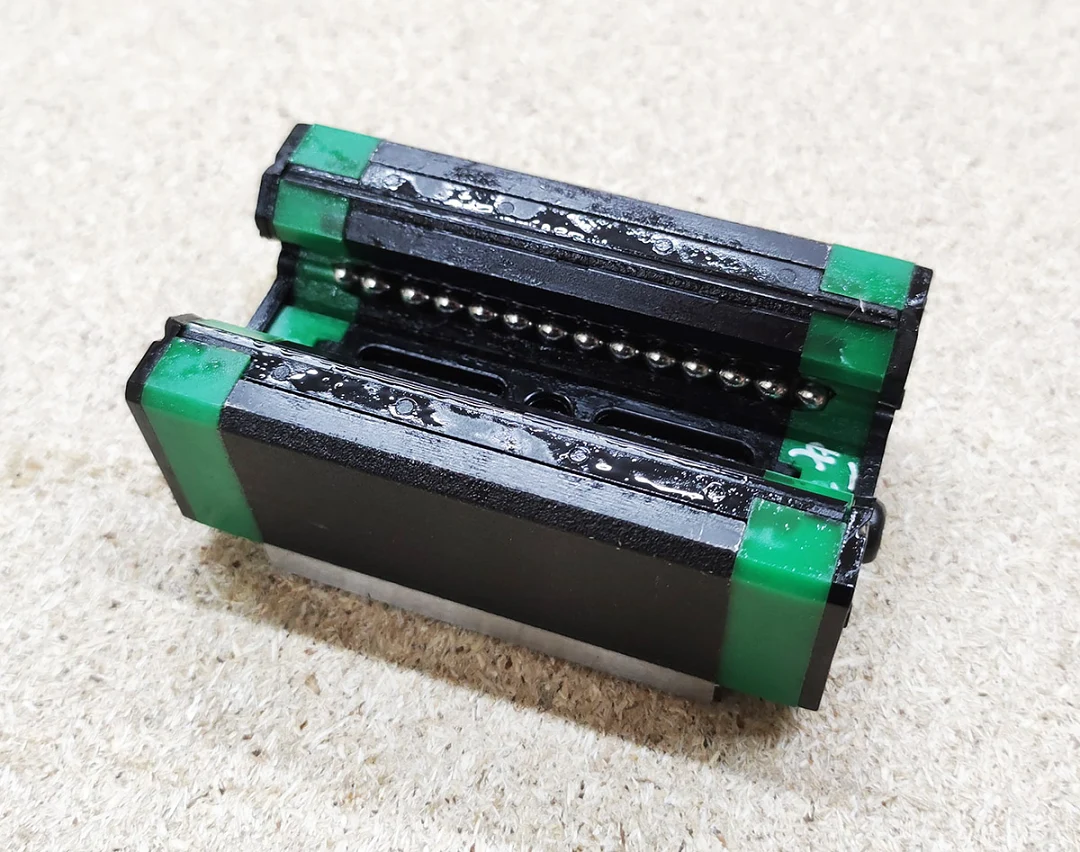

Усередині корпусу чотирма замкненими доріжками циркулюють сталеві кульки. Доріжки дугового профілю, кульки торкаються їх під кутом 45°, тому каретка тримає однакове навантаження вниз, угору і вбік та сама підлаштовується під невеликі похибки монтажу. Тертя мале, хід плавний, знос повільний.

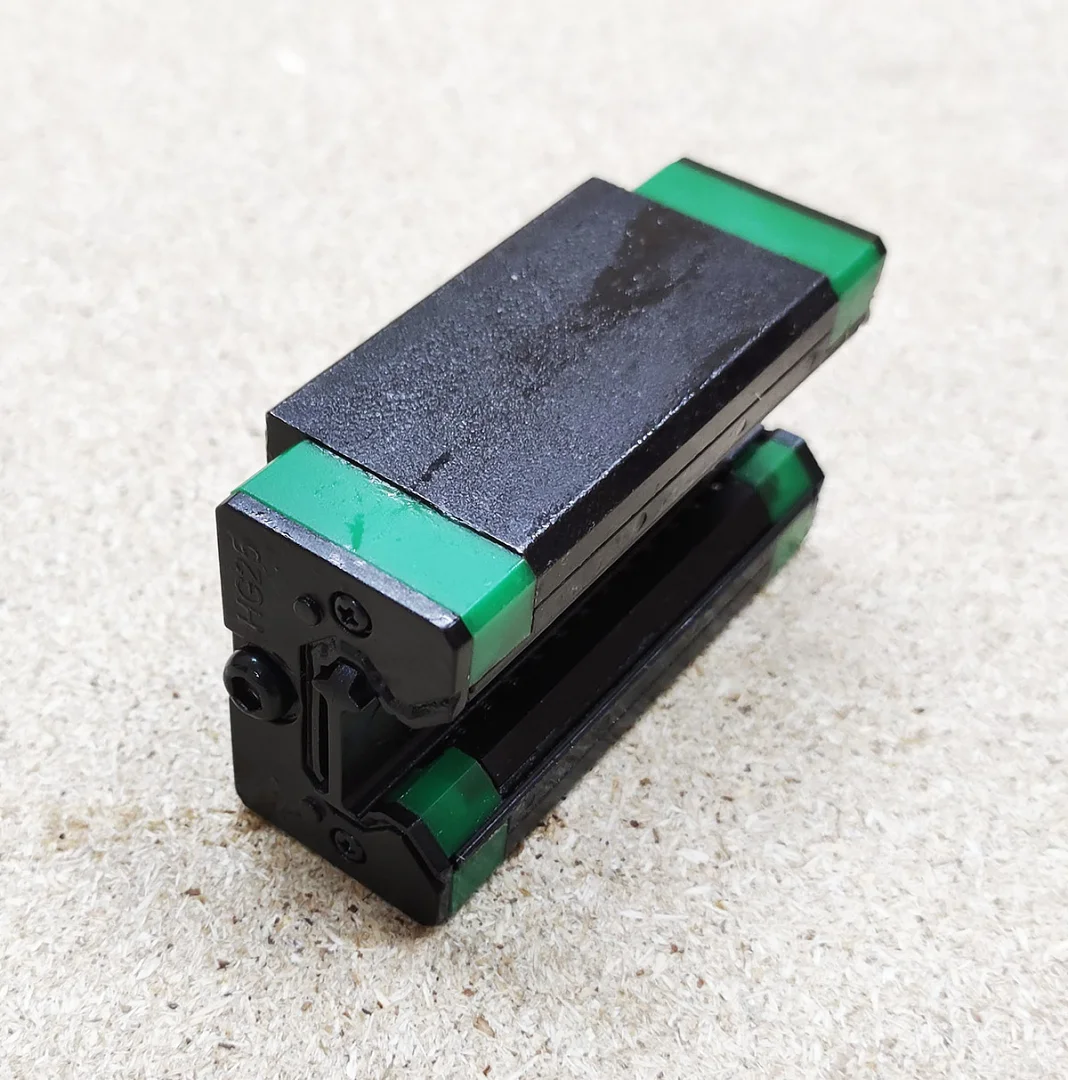

Торцеві кришки розвертають кульки на зворотний хід, ущільнення та скребки захищають доріжки від пилу й стружки, через маслянку подають мастило. Каретки й рейки одного типорозміру серії HG взаємозамінні: каретку можна поставити на будь-яку рейку HGR25.

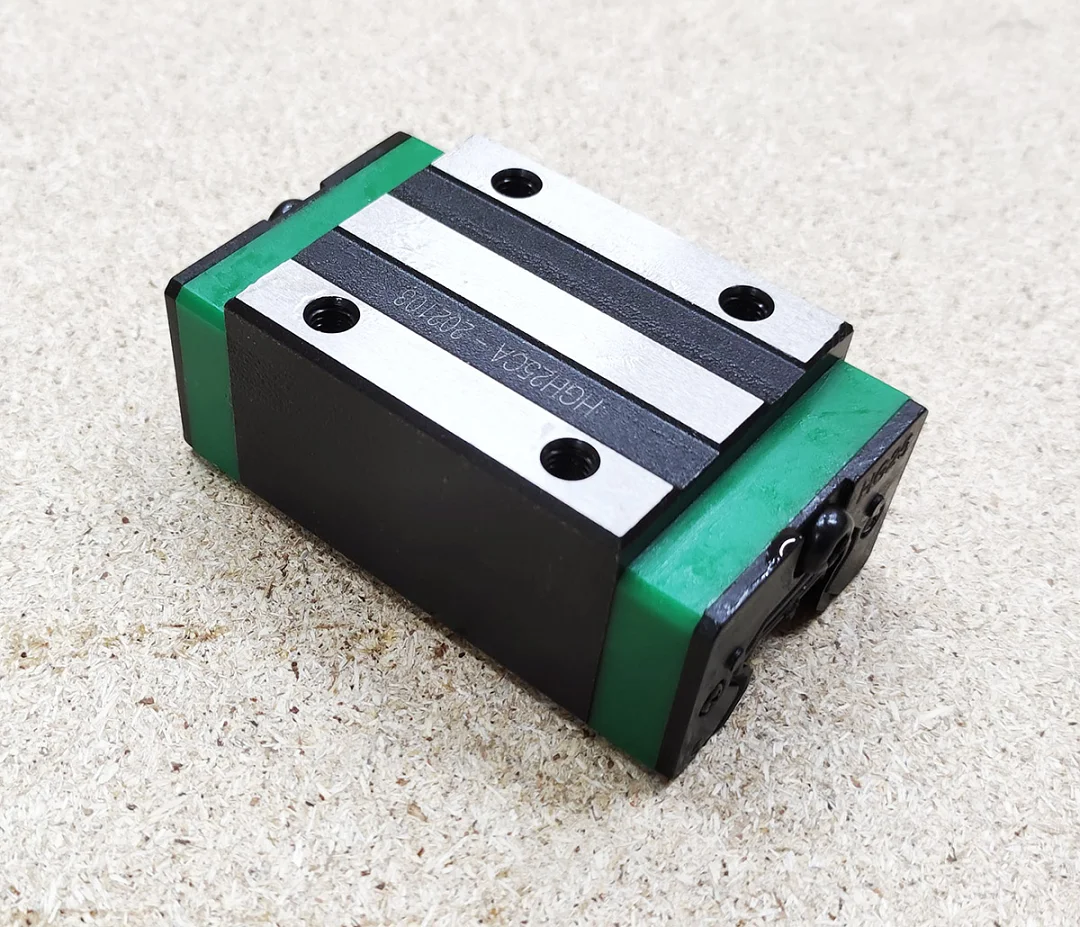

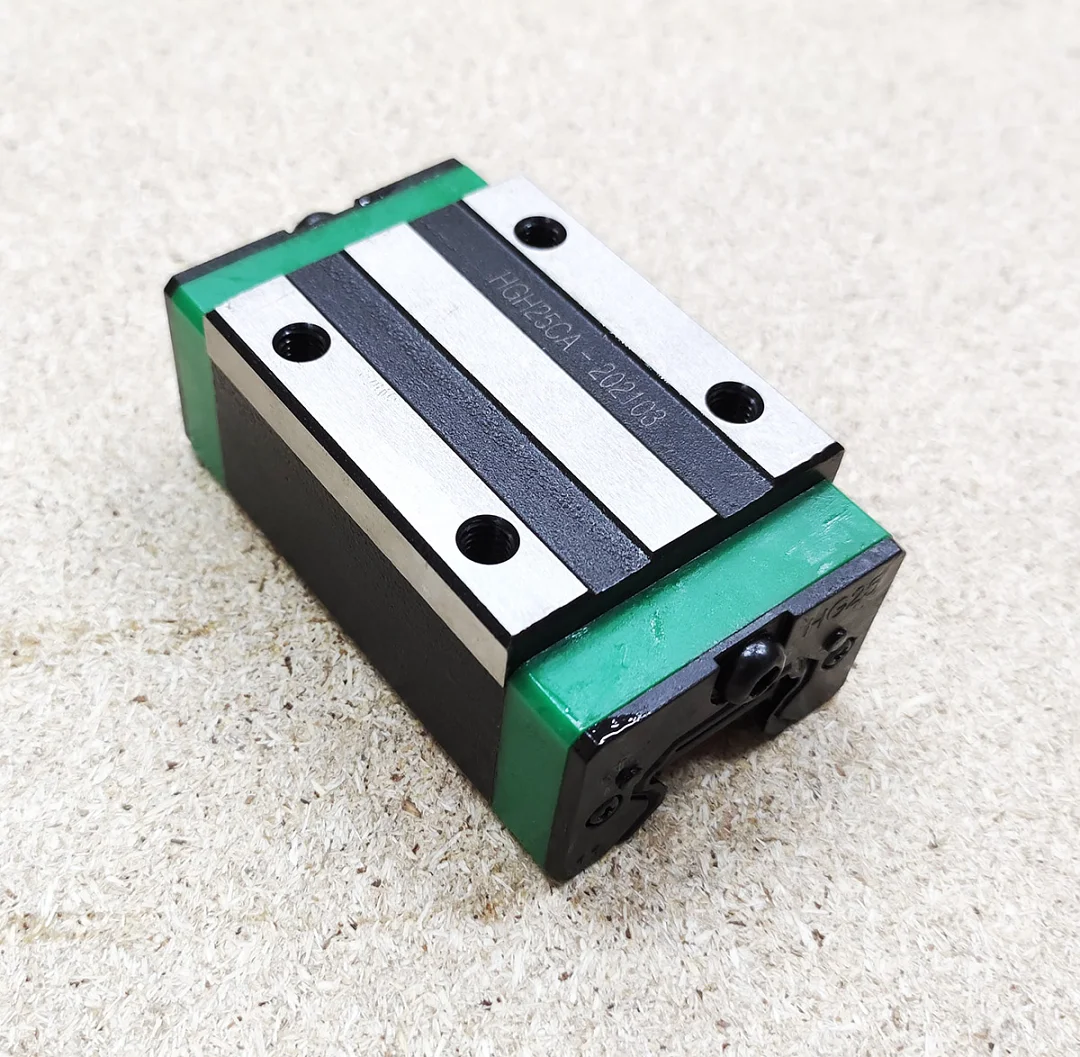

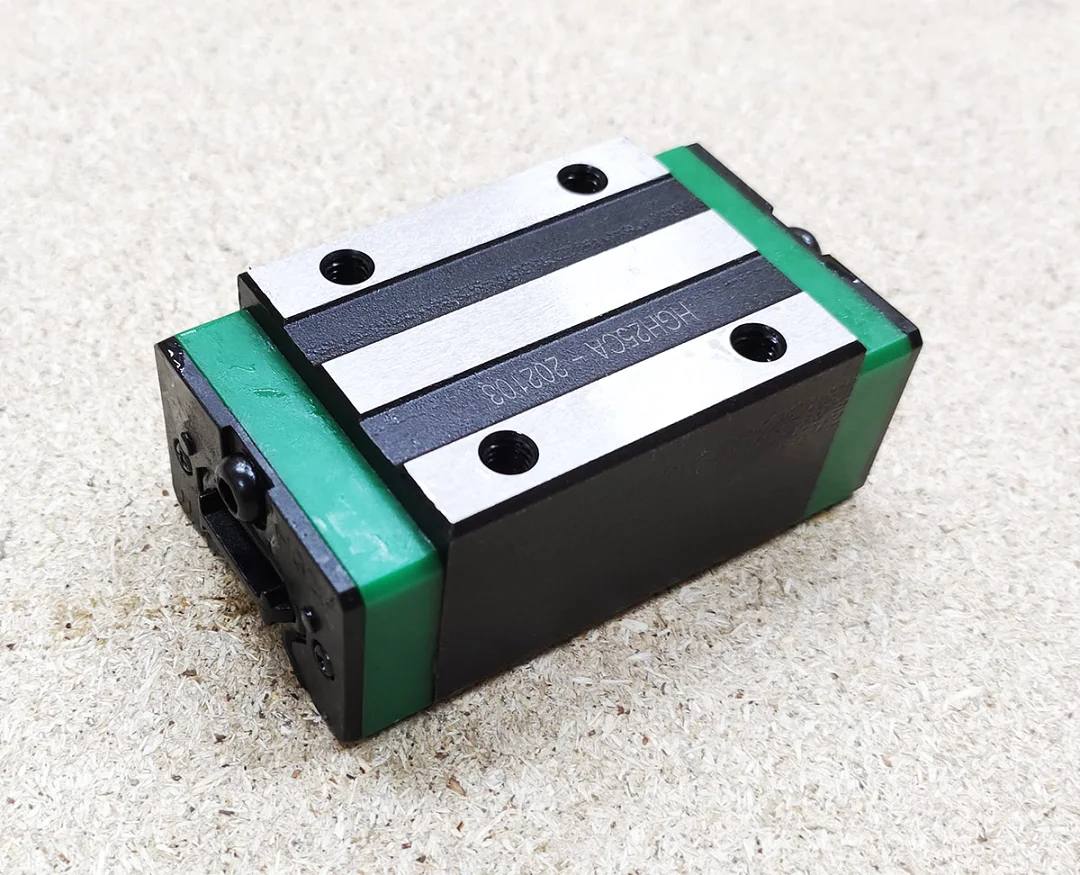

Квадратний корпус без фланця вужчий за фланцевий і підходить для тісних вузлів. Стіл або портал кріплять зверху в чотири різьбові отвори.

Для більшої вантажопідйомності на одну рейку ставлять дві каретки або подовжену каретку того самого типорозміру.

Маркування

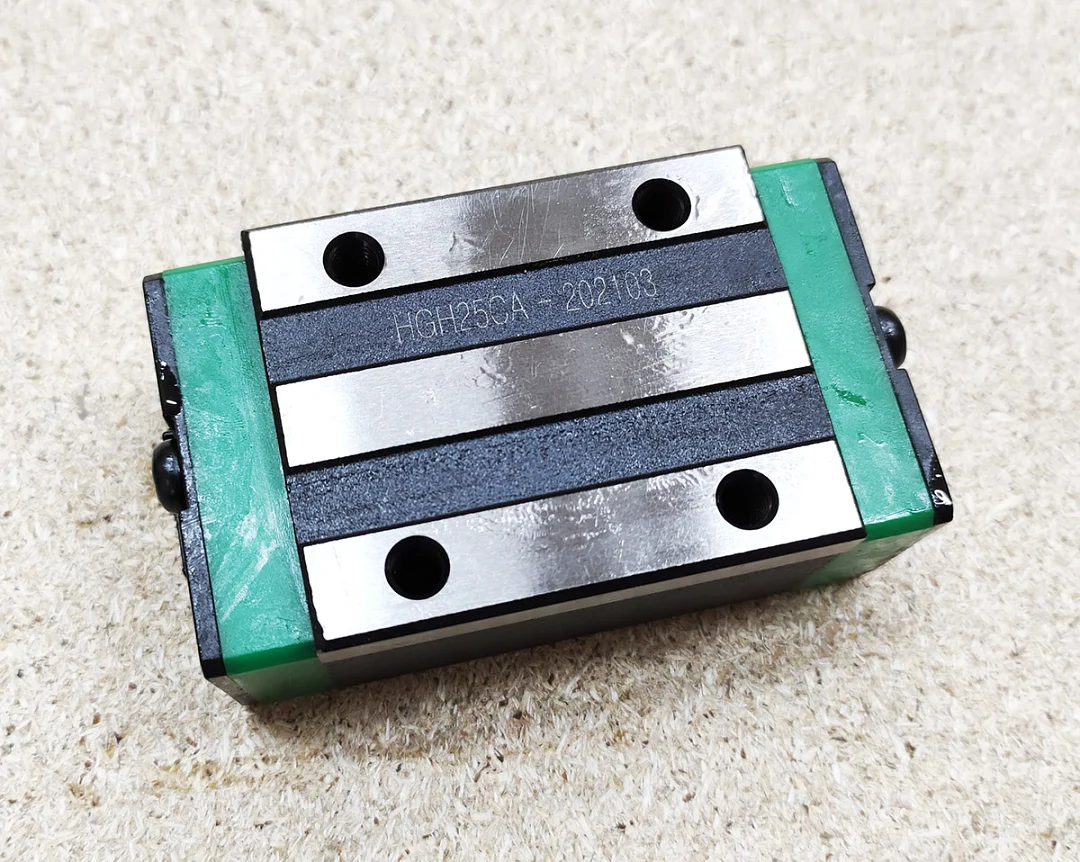

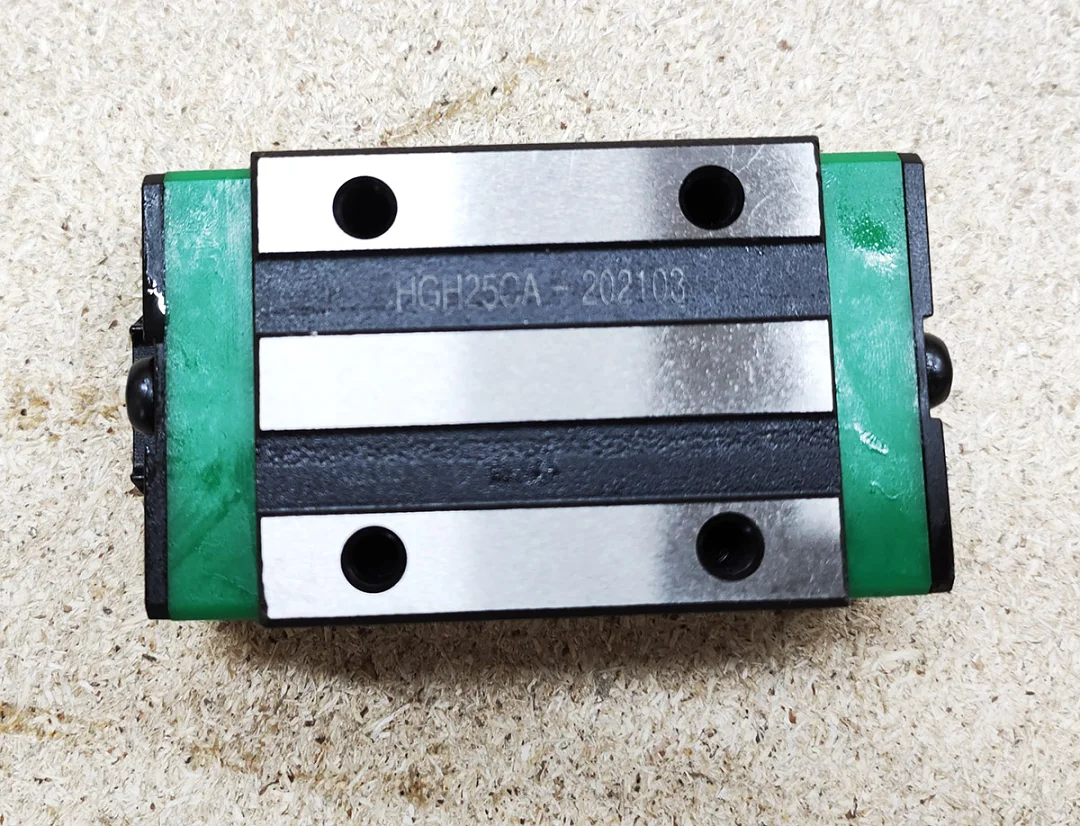

HGH25CA: серія HG, квадратна каретка H, типорозмір 25, стандартна довжина C, кріплення зверху A.

Розміри

Розміри HGH25CA за каталогом HIWIN. Каретка випускається як аналог під ту саму рейку, перед проєктуванням вузла звірте приєднувальні розміри з отриманою кареткою.

Де застосовують

Типорозмір 25 беруть для важких порталів, довгих осей і обробки з великим зусиллям різання. Класична схема осі: дві рейки й по дві каретки на кожній.

Монтаж і обслуговування

• Не знімайте каретку з рейки без монтажної оправки, інакше кульки можуть висипатися.
• Рейку HGR25 кріплять болтами M6, HIWIN рекомендує момент 1373 Н·см при кріпленні в сталь.
• Перед роботою каретку заповнюють літієвим мастилом і додають його через маслянку в міру пробігу, HIWIN радить через кожні 100 км.
