Лічильник мотогодин GV13T 380 В це панельний прилад, який показує напругу й частоту трифазної мережі 400 В, загальне напрацювання обладнання і час поточного ввімкнення. Він живиться від тієї мережі, яку вимірює, тому окремий блок живлення не потрібен. Виконання на 380 В працює в діапазоні 280-450 В і підключається між двома фазами.
Що показує прилад
На лицьовій панелі чотирирозрядний світлодіодний індикатор, чотири світлодіоди режимів і кнопка, якою вибирають режим. Над індикатором логотип MEBAY: модель GV13T випускає китайська компанія Chongqing Mebay Technology, початково для панелей дизельних генераторів.
- V. Напруга мережі у вольтах, показ оновлюється раз на 5 с.
- Hz. Частота мережі в герцах, оновлюється раз на 5 с.
- H. Загальне напрацювання від 0 до 9999 год, оновлюється раз на 2 с.
- T. Час поточного ввімкнення.
Похибка вимірювання ±0.5%. Прилад рахує час лише поки на клемах є напруга: після вимкнення мережі індикатор гасне, а рахунок зупиняється.
Навіщо він на верстаті ЧПУ
За лічильником мотогодин зручно вести обслуговування за напрацюванням: змащення направляючих і гвинтів, заміну фільтрів, перевірку шпинделя. Інтервали беруть із посібників на вузли, а прилад показує, скільки годин минуло від попередньої операції. Вольтметр показує просідання мережі, через які частотний перетворювач і блоки живлення переходять у помилку, а частотомір потрібен під час роботи верстата від генератора.
Підключення

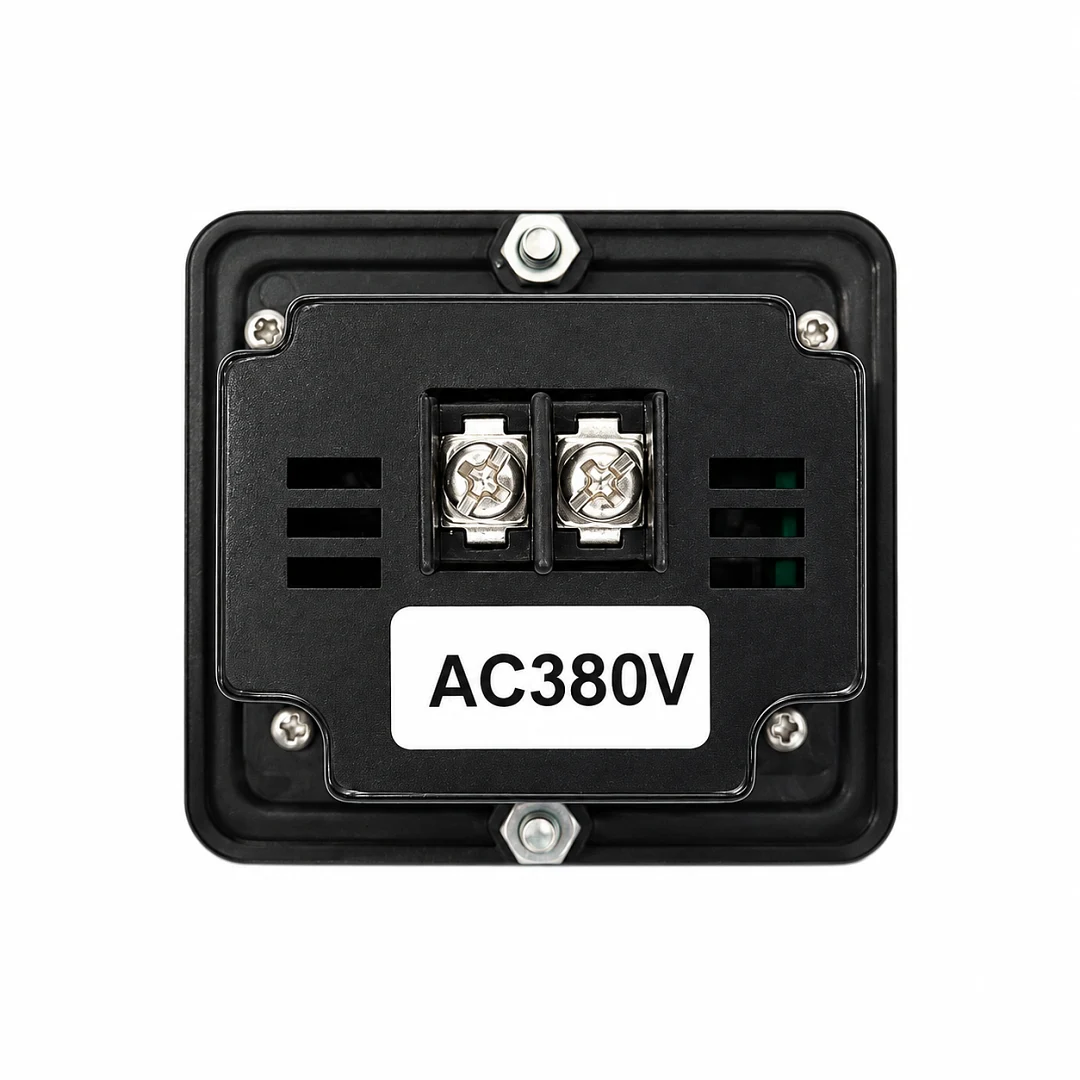

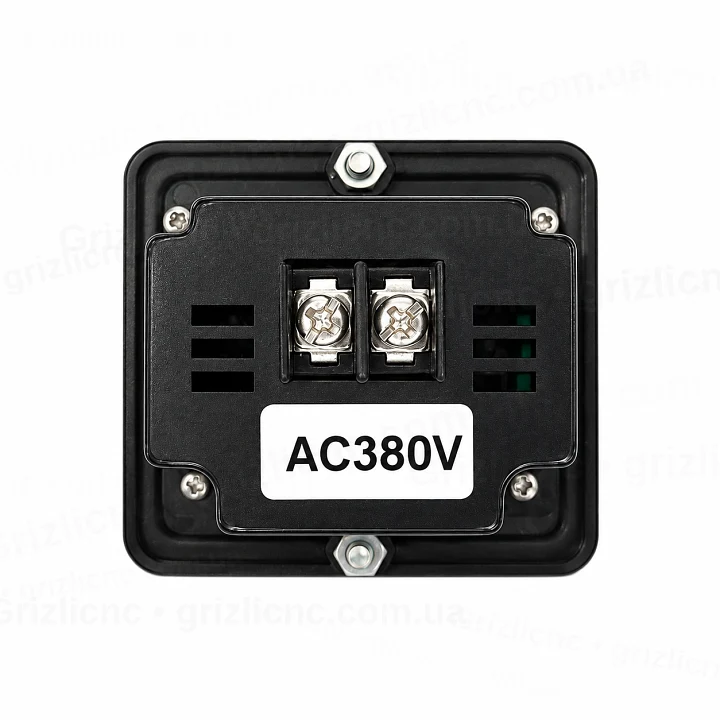

На задній стінці дві гвинтові клеми. Прилад підключають паралельно навантаженню між двома фазами, через окремий запобіжник. Якщо підключити його після ввідного автомата, він рахуватиме весь час, поки верстат увімкнено. Якщо після контактора шпинделя, він порахує лише час роботи шпинделя. Між фазою і нулем у мережі 230 В напруга нижча за нижню межу 280 В, тому так прилад не підключають.
Ставити прилад на вихід частотного перетворювача не можна: там широтно-імпульсна напруга зі змінною частотою, на яку він не розрахований. Підключення виконують лише за знятої напруги.
Монтаж і умови роботи

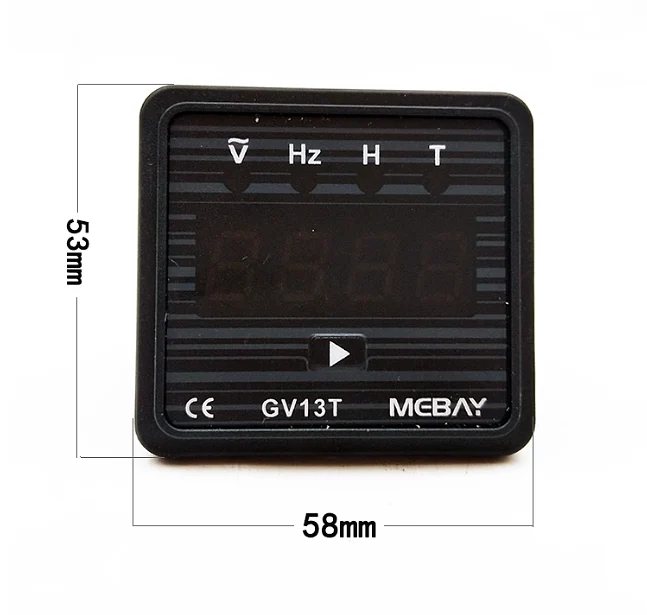

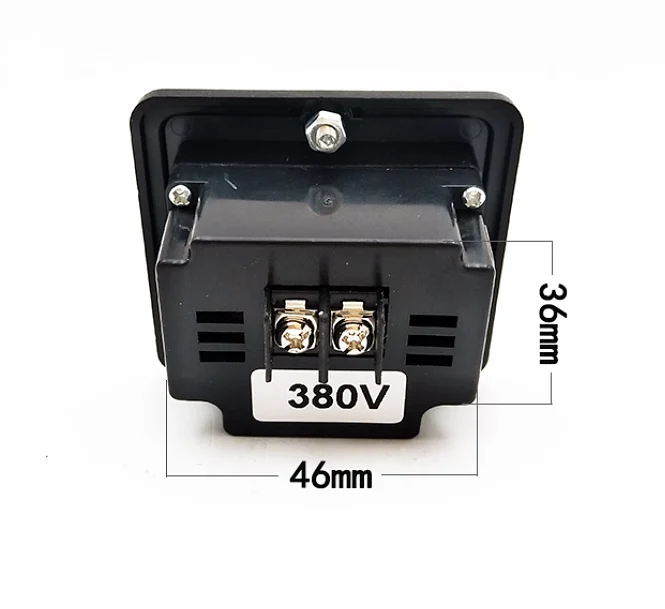

Корпус 58x54x41 мм (ширина, висота, глибина) ставлять у виріз 47x37 мм у дверях електрошафи або пульта. Маса 45 г, споживана потужність не більше 1 Вт, робоча температура від -20 до +75 °C. За дверима треба залишити місце під глибину корпусу та підвідні дроти.

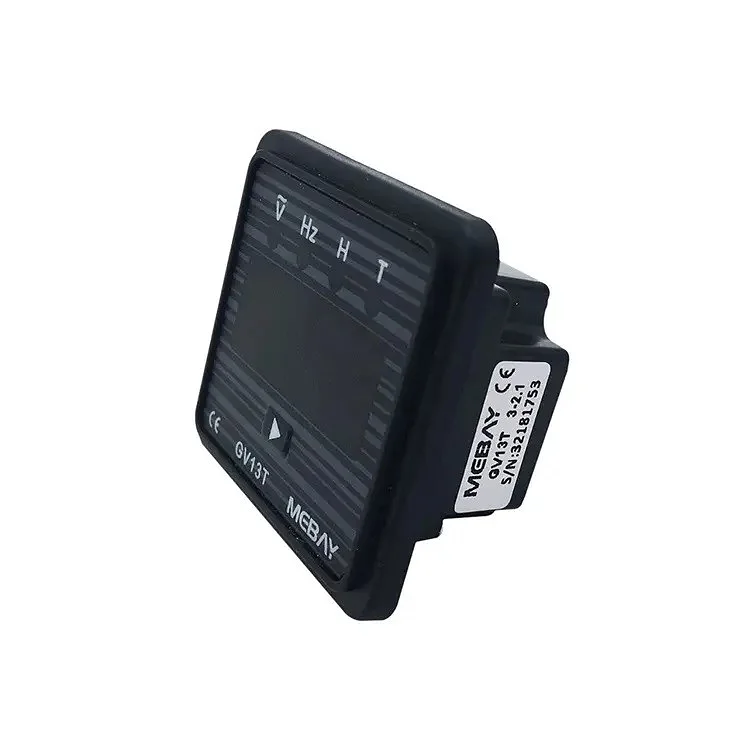

Для мережі з напругою між фазою і нулем випускається виконання GV13T на 220 В з діапазоном 185-265 В. Виконання вказано на наклейці на задній стінці приладу.
