Трійник швидкознімний PE-08 для трубок 8 мм у системі охолодження верстата з ЧПУ

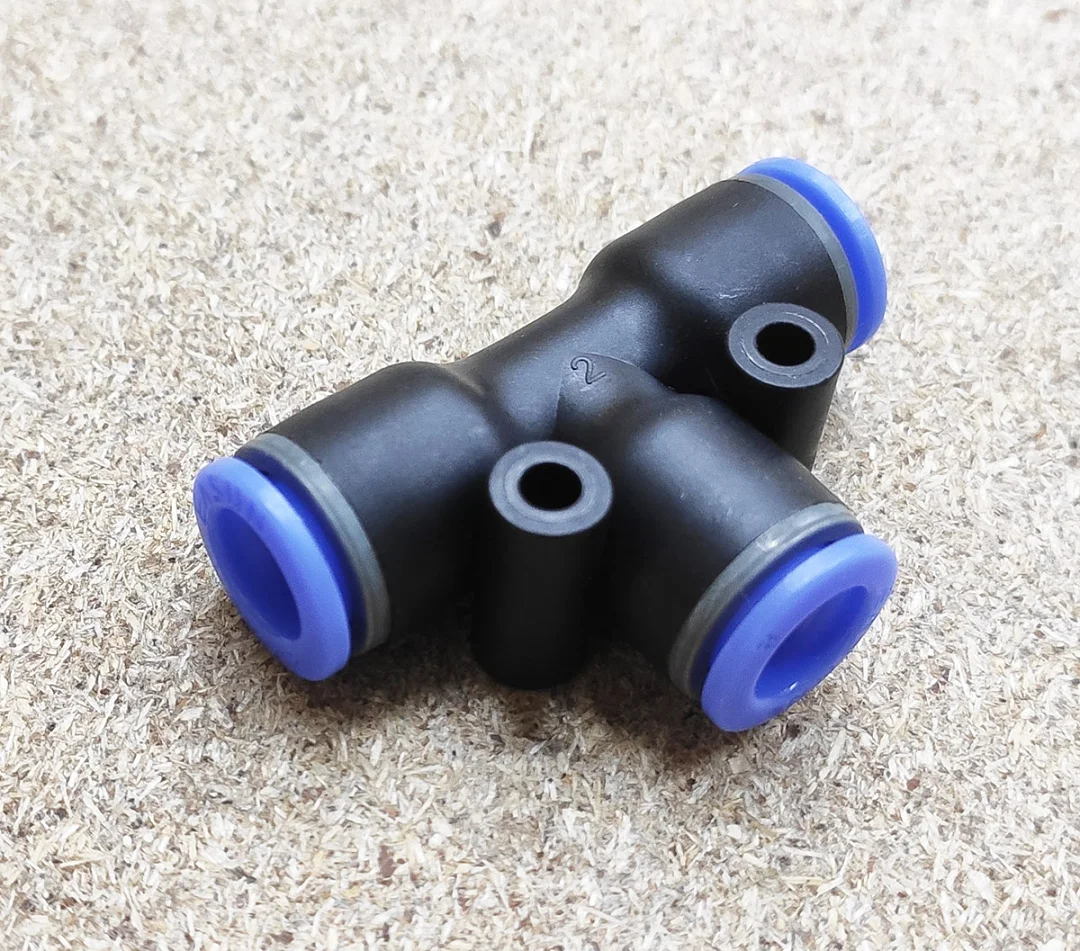

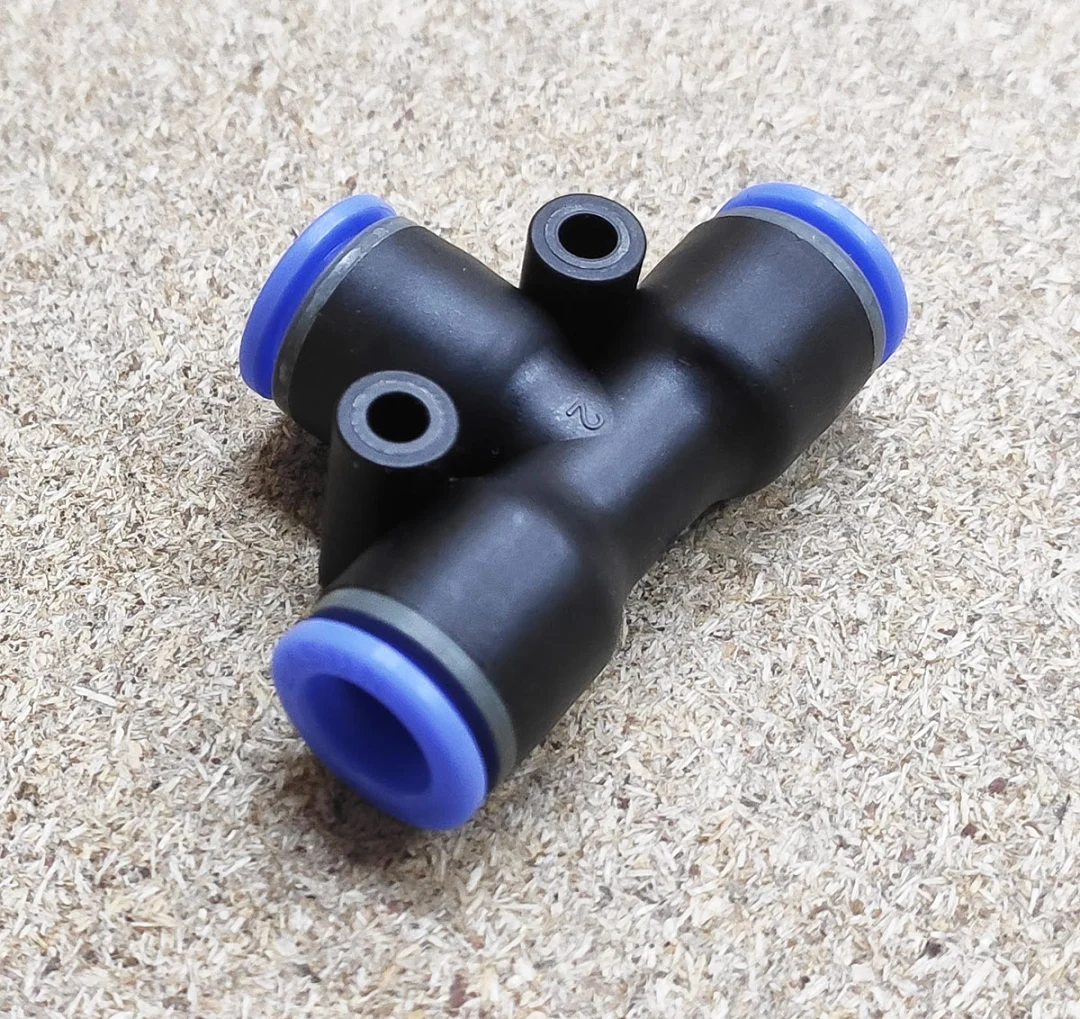

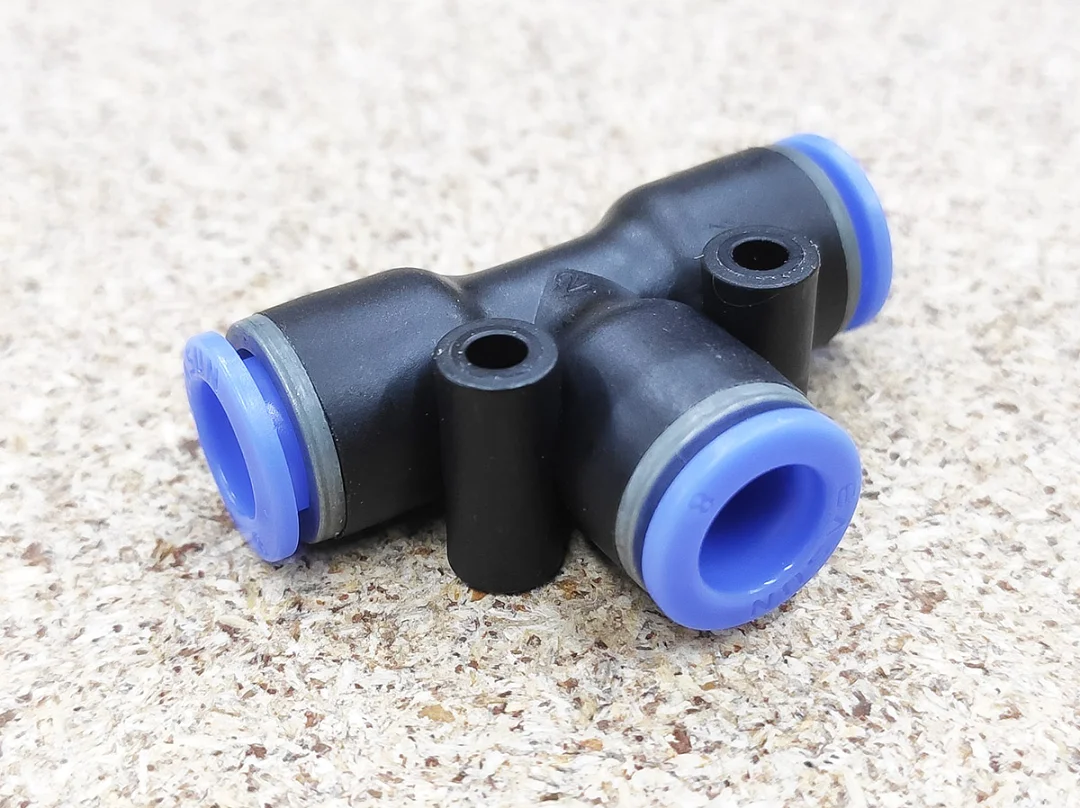

Швидкознімний трійник PE-08 з’єднує три трубки із зовнішнім діаметром 8 мм: дві по одній осі й одну під прямим кутом. У позначенні PE це тип фітинга, трійник, а не матеріал, 08 зовнішній діаметр трубки. Корпус чорний пластиковий, на кожному з трьох виходів цанга із синім кільцем звільнення.

Для чого

Трійник ділить потік однієї трубки на два, наприклад щоб подати воду від однієї помпи на два споживачі, або збирає два повернення в одну трубку. Під час поділу потоку витрата крізь кожну гілку менша за загальну, тому за двох споживачів перевіряють струмінь на поверненні кожної гілки.

Кріплення

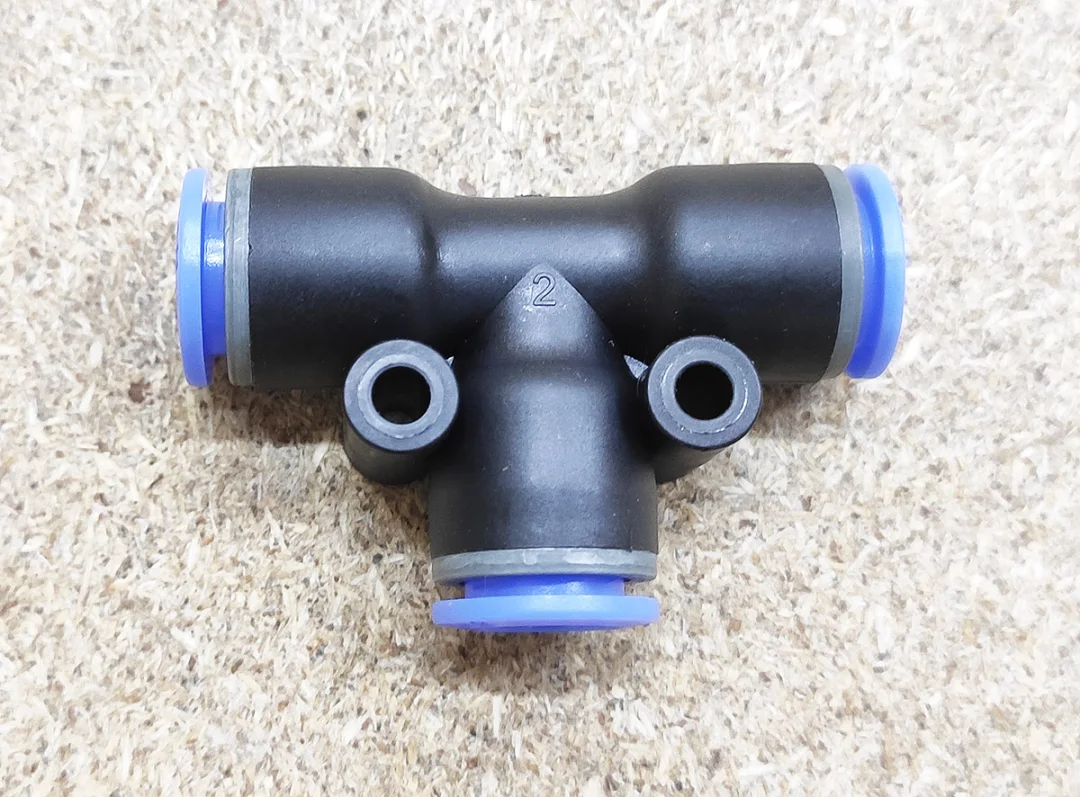

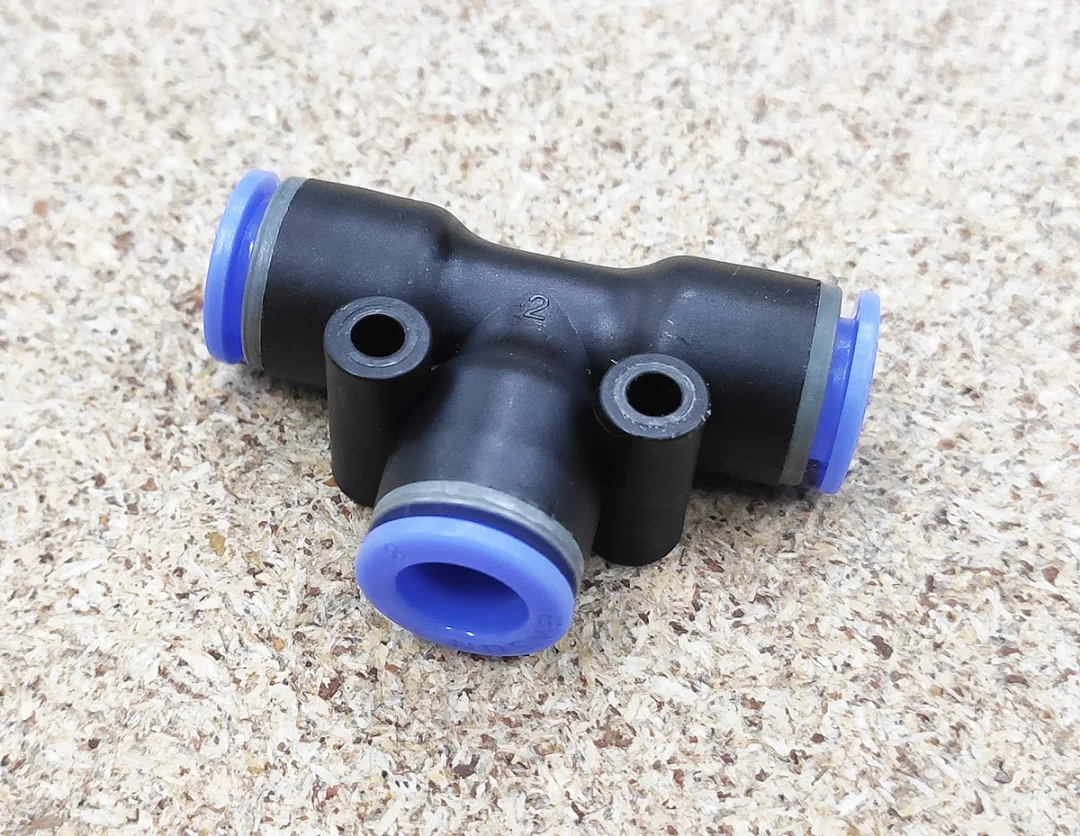

У корпусі два наскрізні отвори під гвинти, ними трійник кріплять до рами верстата або стінки бака, щоб він не висів на трубках і не тягнув їх із сусідніх фітингів.

Монтаж трубок

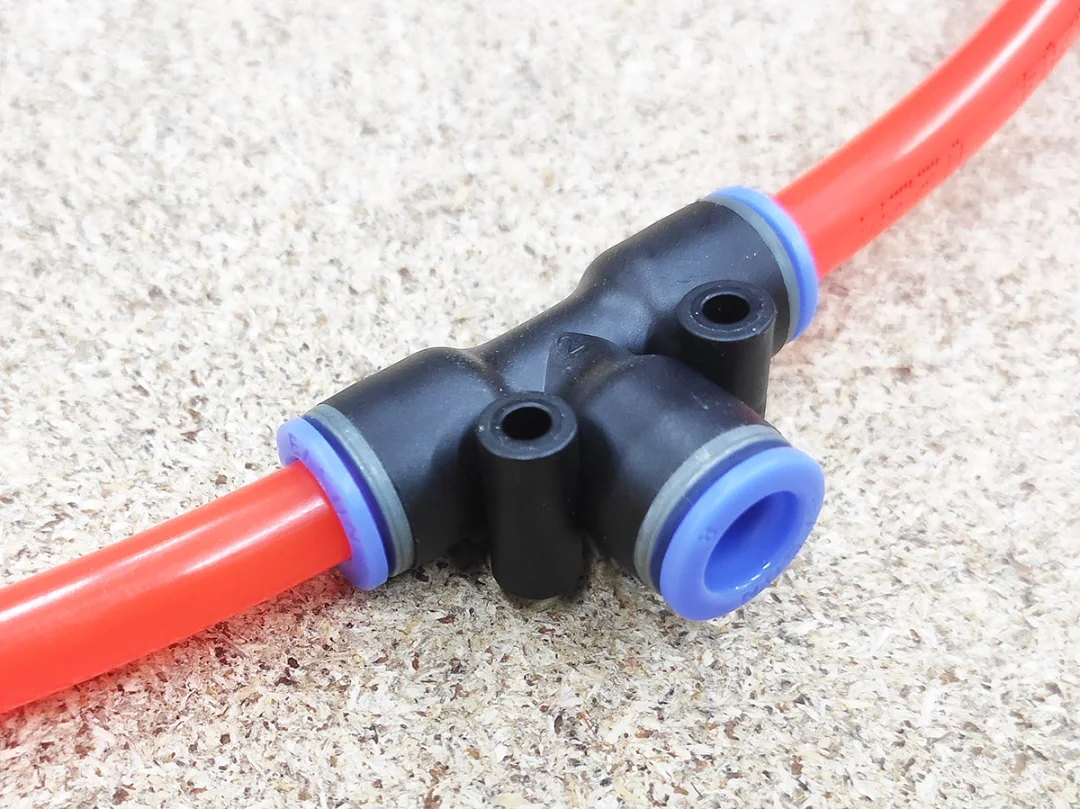

Трубку ріжуть строго впоперек, вставляють до упору й злегка тягнуть назад для перевірки. Знімають, натиснувши на синє кільце. Трійник розрахований на трубки 8 мм, які тримають зовнішній діаметр: жорсткіші нейлонові й поліетиленові та гнучкі поліуретанові. М’яка силіконова трубка під цангою зминається, її в трійник не ставлять.
