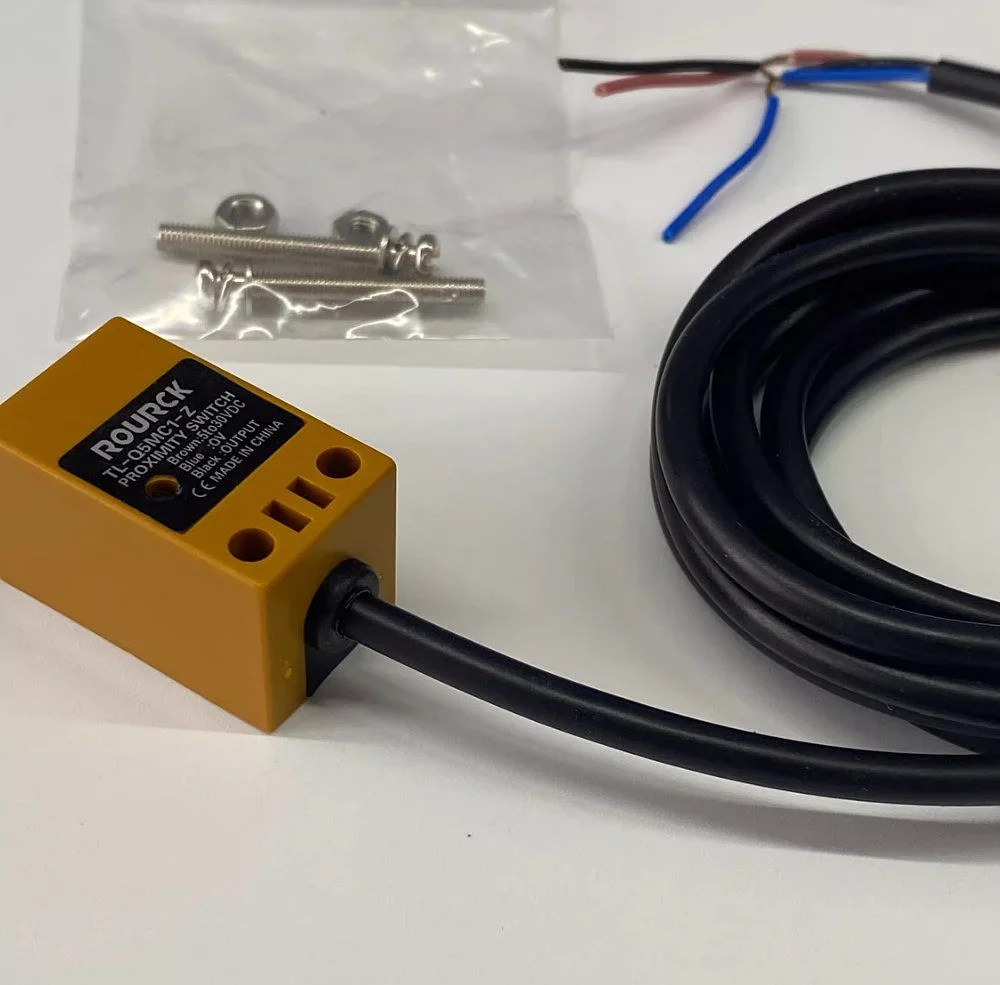

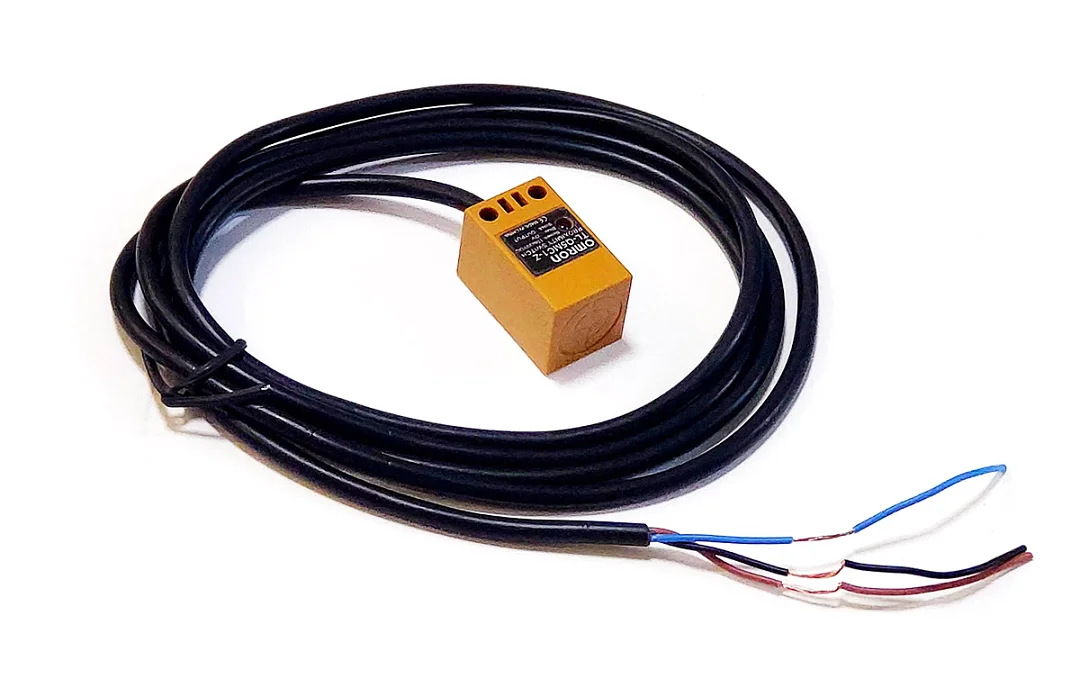

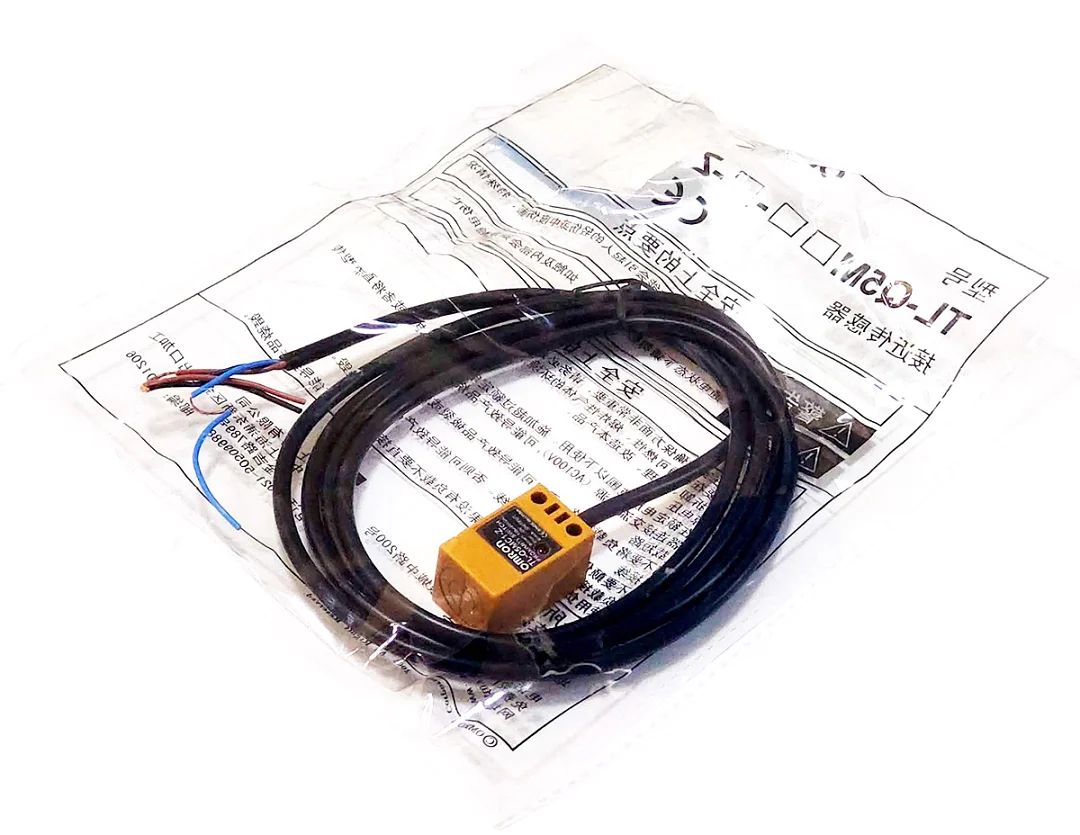

TL-Q5MC1-Z це індуктивний безконтактний датчик з виходом NPN і нормально відкритим контактом у прямокутному пластиковому корпусі 17x32x17 мм. На верстаті ЧПУ його ставлять кінцевим вимикачем або датчиком нульової точки (home): він спрацьовує, коли до нього підходить металевий прапорець, упор або деталь каретки, без механічного дотику.
Як працює датчик
Котушка всередині корпусу створює змінне магнітне поле перед чутливою поверхнею. Коли в це поле входить метал, у ньому наводяться вихрові струми, генератор датчика втрачає енергію, і схема перемикає вихід. Дистанція спрацювання 4 мм вказана для сталевої мішені; алюміній, латунь і мідь датчик помічає на меншій відстані, а пластик, дерево і скло не помічає зовсім. Дотику немає, тому немає і механічного зносу, а пил і деревна стружка не заважають роботі так, як механічному кінцевику.
Підключення

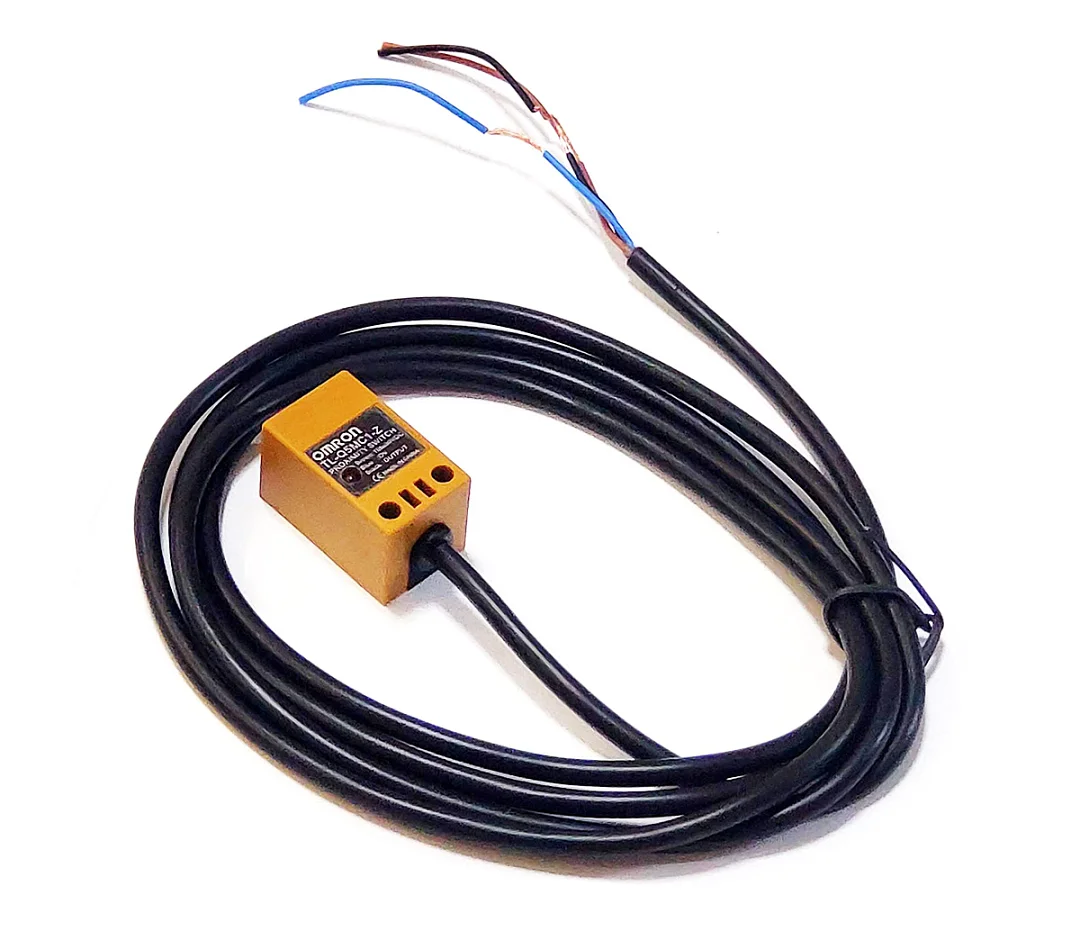

У датчика три дроти: коричневий: плюс живлення, синій: 0 В (мінус), чорний: сигнальний вихід. Живлення 5-30 В постійного струму. Вихід NPN: коли з’являється метал, транзистор з’єднує чорний дріт з мінусом (0 В). Такий датчик підключають до входу контролера, який спрацьовує при замиканні на загальний провід. Якщо входу потрібен підтягувальний резистор, його ставлять між чорним дротом і плюсом живлення входу. Мінус живлення датчика з’єднують із загальним проводом контролера.
Нормально відкритий (NO) контакт означає, що без металу вихід вимкнений, а коли метал входить у зону спрацювання, вихід вмикається. Обрив дроту в такого датчика контролер сприймає як відсутність сигналу.
Встановлення
Корпус кріплять двома гвинтами через отвори, розташовані по краях. Якщо зробити в кронштейні паз замість круглих отворів, датчик можна зсувати і точно виставляти зазор до металевого прапорця на рухомій частині. Кабель на рухомій частині ведуть у кабель-каналі. Світлодіод на корпусі показує спрацювання. У комплекті гвинти для кріплення.
