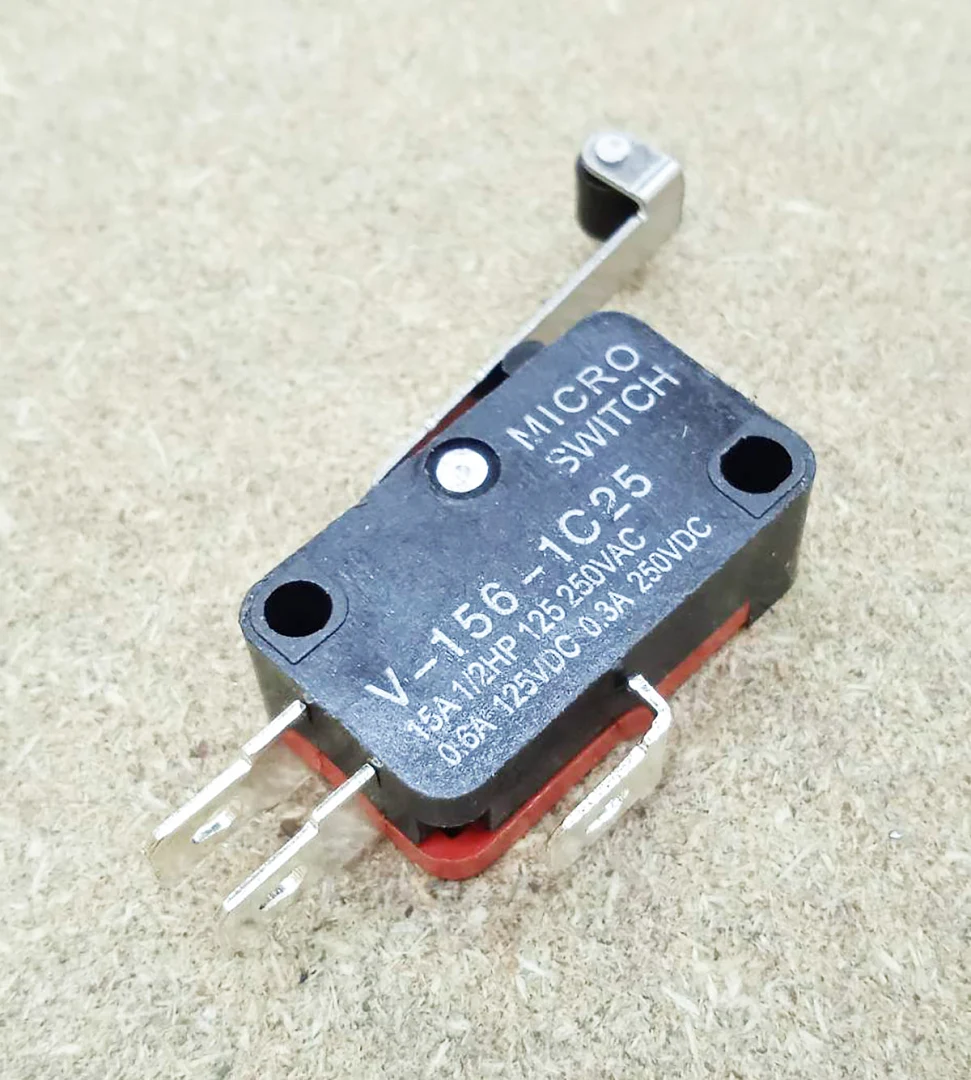

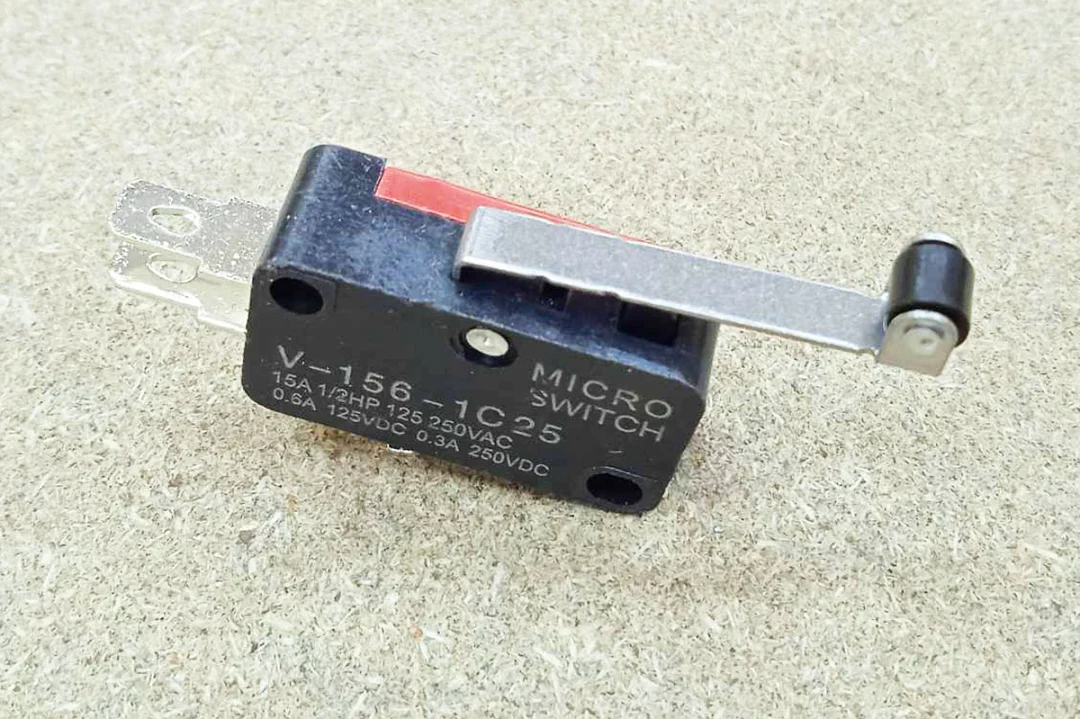

V-156-1C25 це механічний мікроперемикач з важелем і роликом на кінці, у пластиковому корпусі з трьома плоскими виводами під пайку або клему. На верстаті ЧПУ його ставлять кінцевим вимикачем для обмеження ходу осі або датчиком нульової точки (home). Навантажувальна здатність контакту 15 А при 250 В змінного струму і 0,6 А при 125 В постійного струму.
Як працює

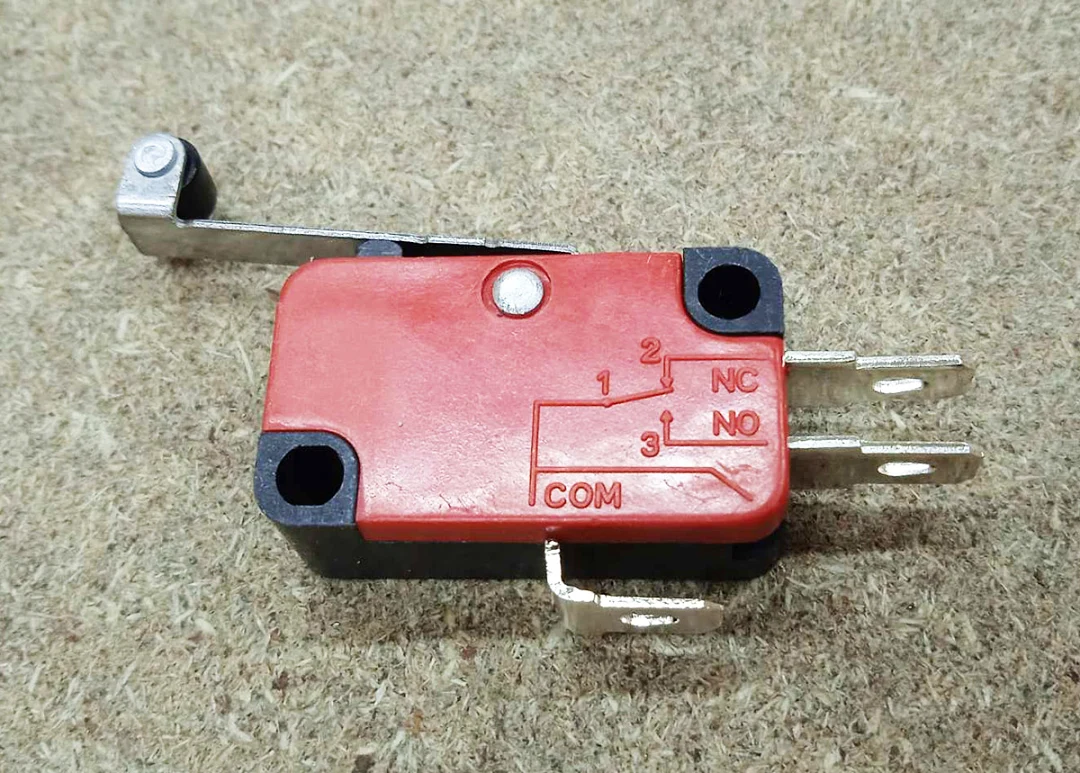

Усередині стоїть пружинна контактна група з миттєвим перемиканням. Поки важіль вільний, загальний вивід COM з’єднаний з виводом NC (нормально закритий). Коли упор на рухомій частині натискає на ролик, COM перемикається на вивід NO (нормально відкритий). Ролик дає змогу упору набігати на важіль збоку і не зношувати його тертям. Живлення вимикачу не потрібне, він працює з будь-якою напругою входу контролера.
Підключення
Для входу контролера, який спрацьовує при замиканні на загальний провід (так влаштовані входи GRBL), COM підключають до загального проводу, а NC або NO до входу. Для захисту ходу осі вибирають NC: обрив дроту або роз’єднаний роз’єм контролер бачить як спрацювання і зупиняє верстат. Кілька кінцевиків на NC можна з’єднати послідовно на один вхід. Механічний контакт брязкотить під час перемикання, тому в налаштуваннях контролера вмикають придушення брязкоту (у GRBL параметр $26).
Встановлення
Вимикач кріплять двома гвинтами через отвори в корпусі. Упор ставлять так, щоб після спрацювання у важеля залишався запас ходу і вісь при перебігу не вдаряла в корпус. Дроти на рухомій частині ведуть у кабель-каналі, окремо від дротів крокових двигунів.
