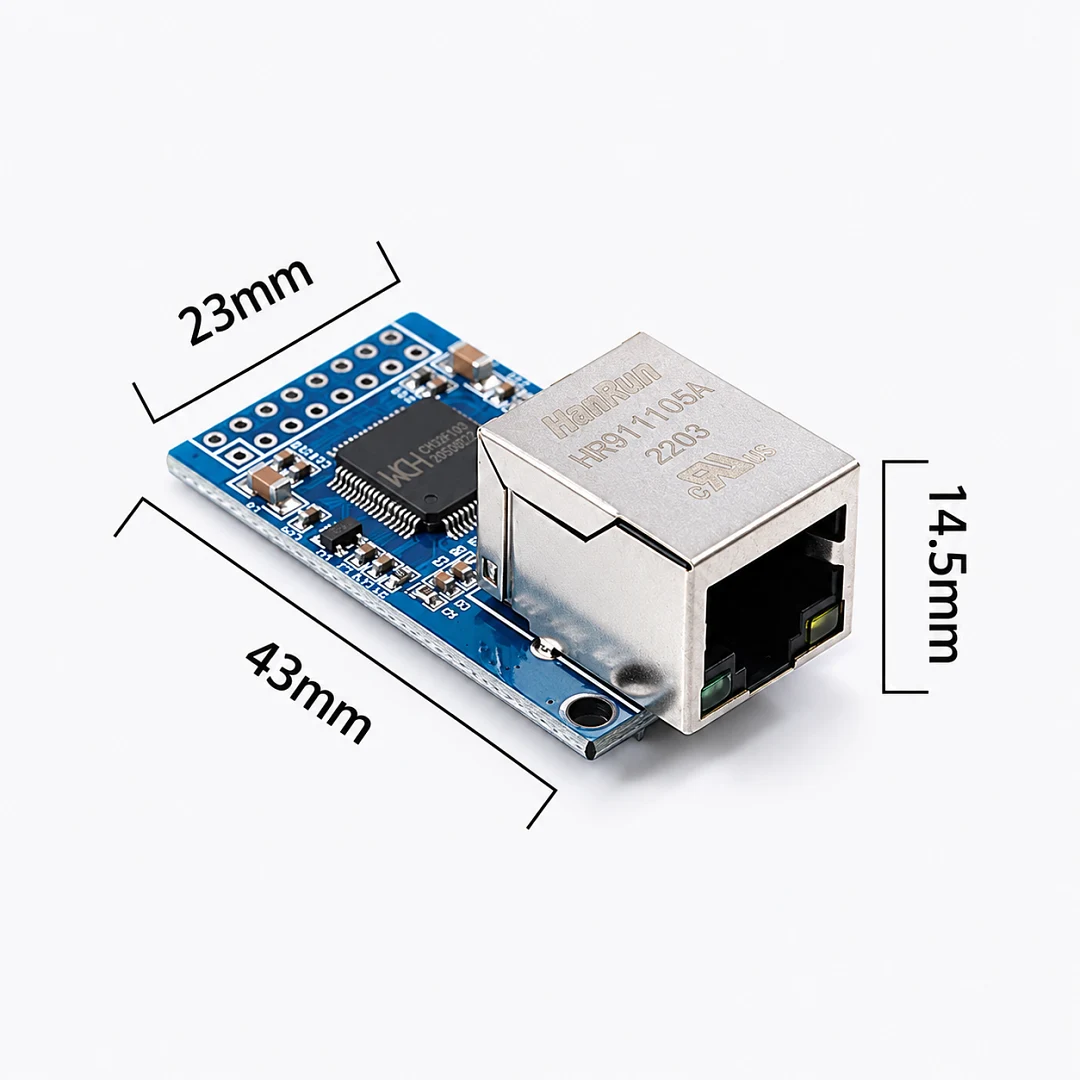

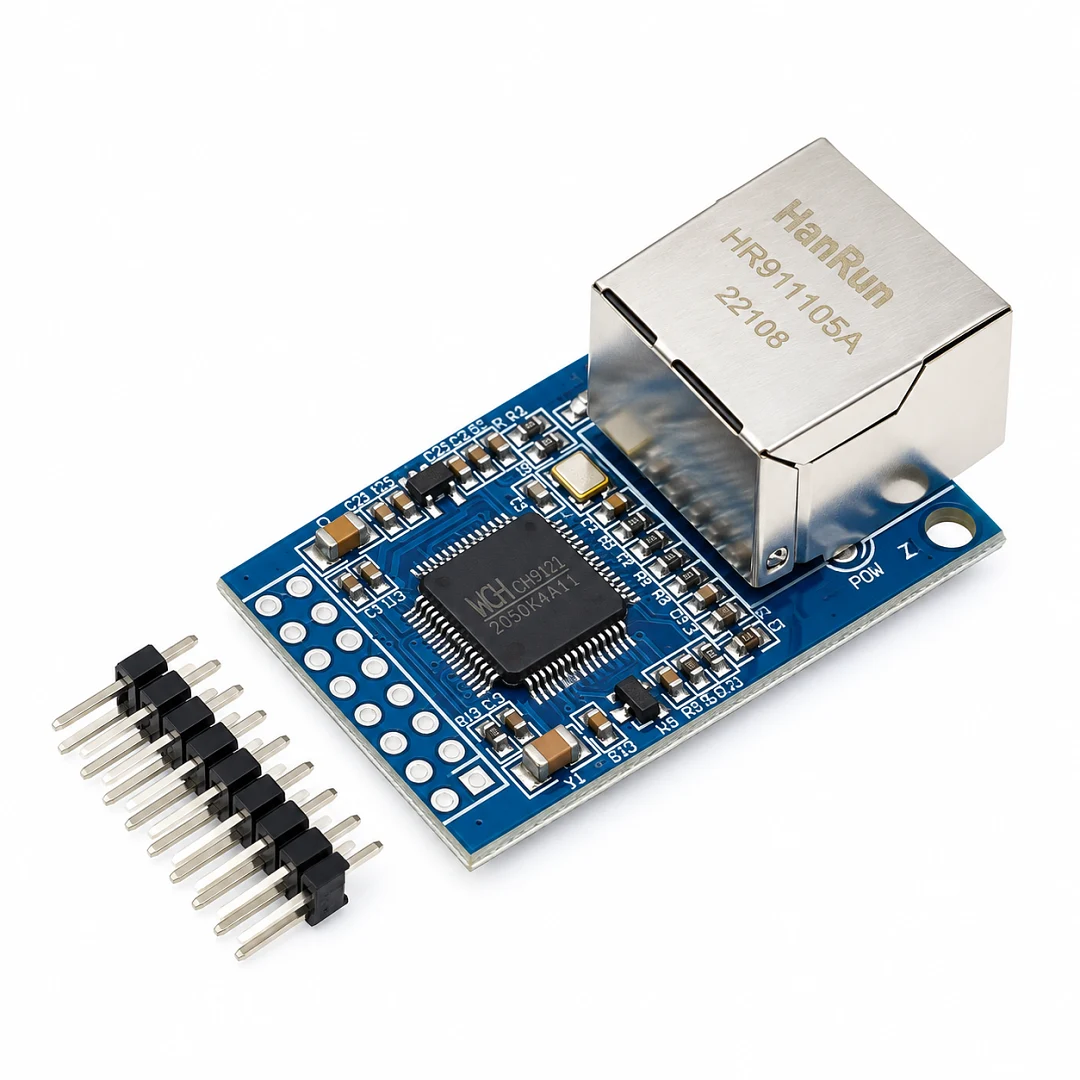

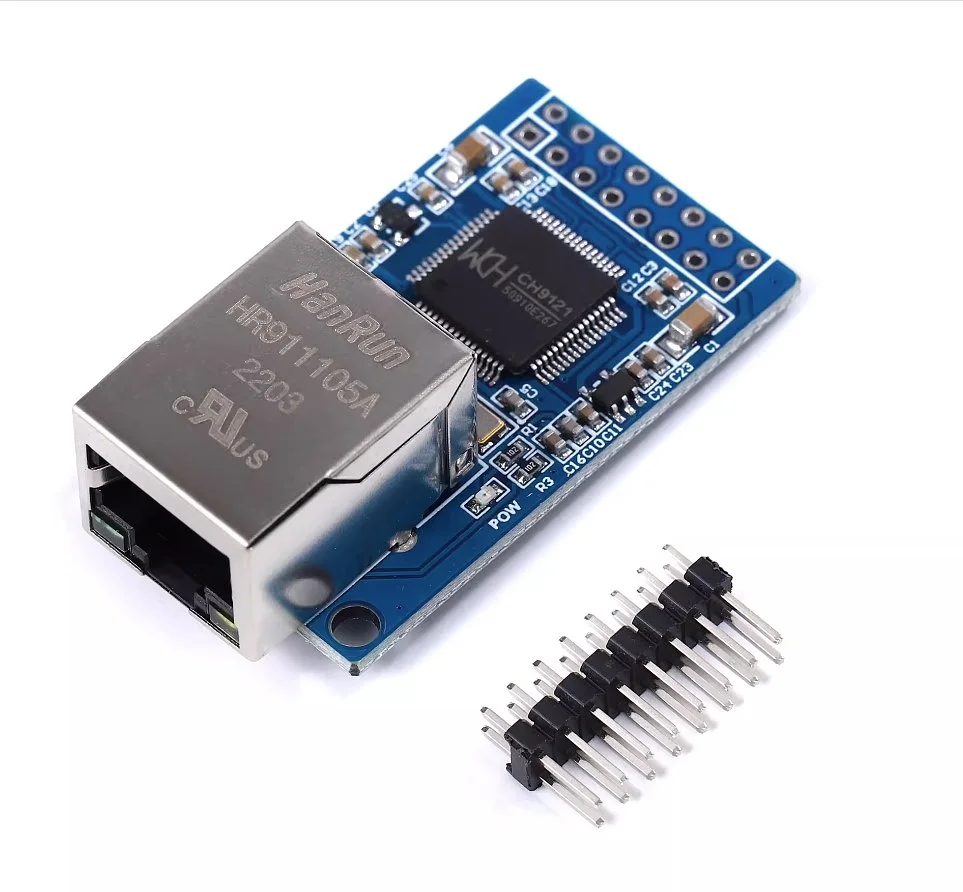

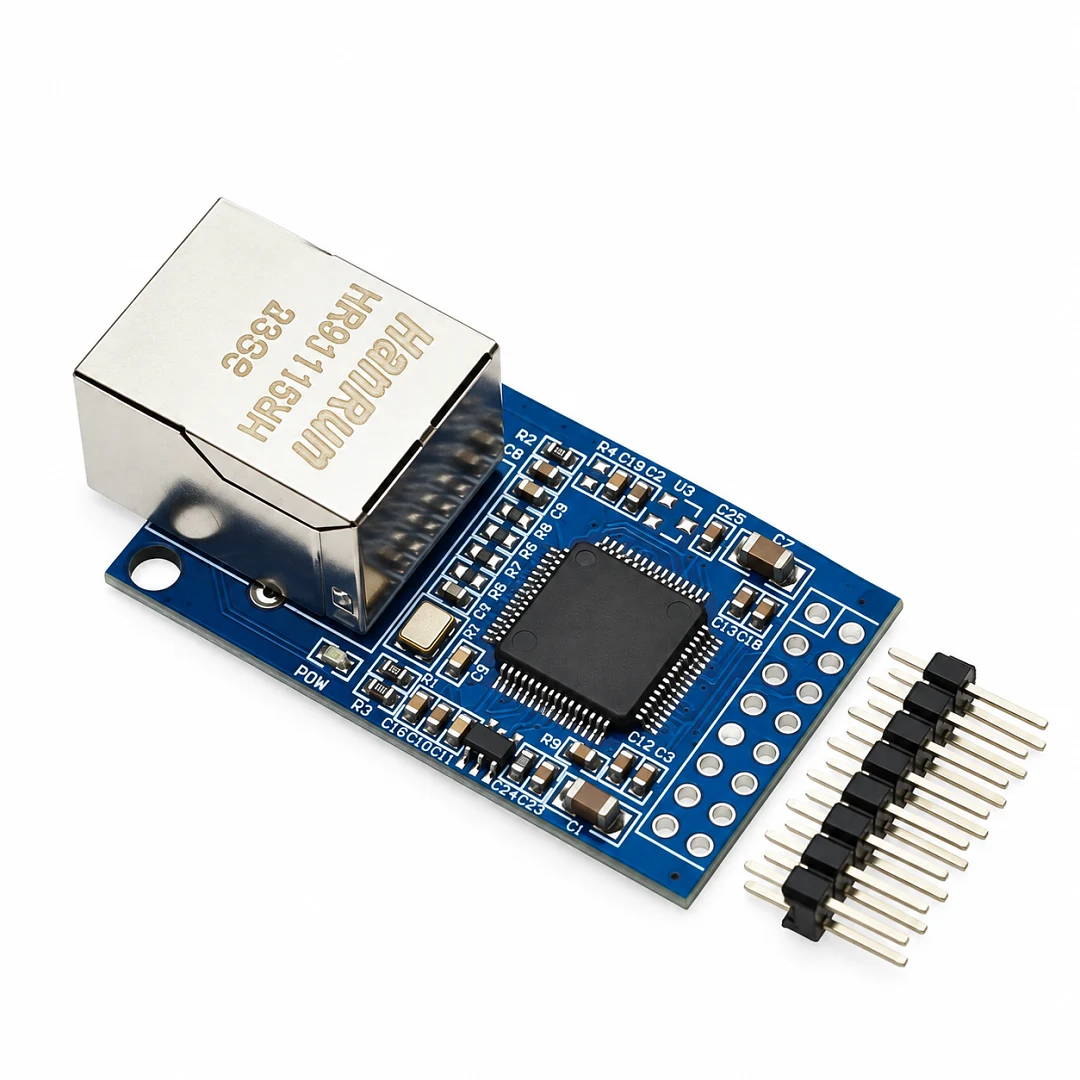

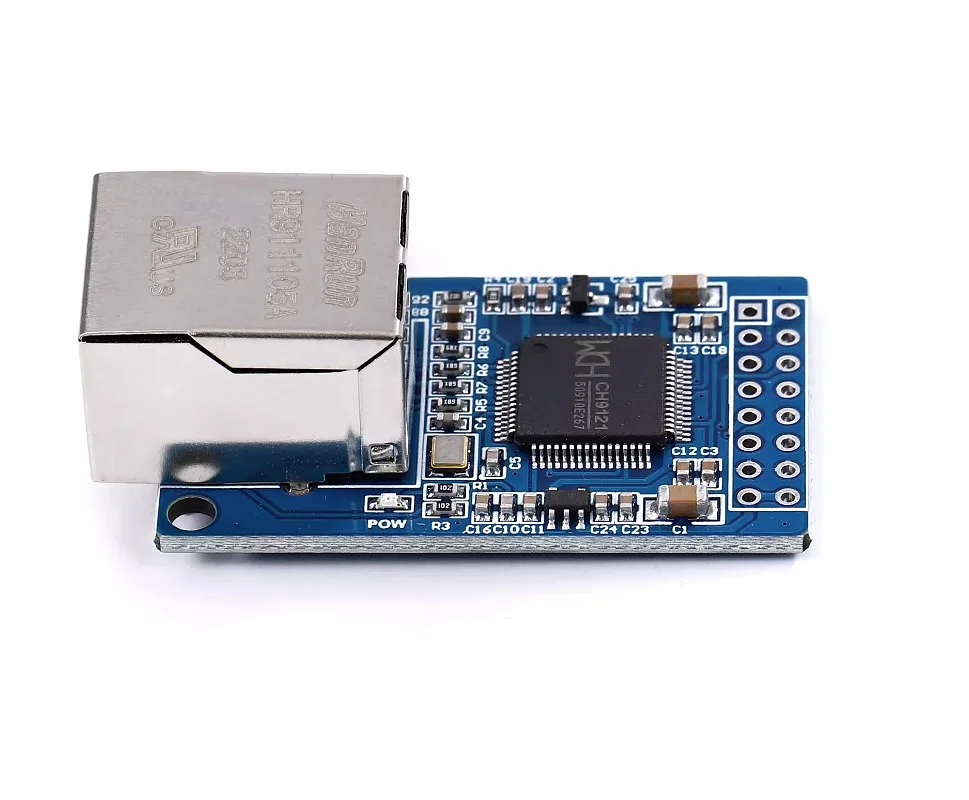

Двоканальний конвертер UART в Ethernet на чипі CH9121 зібраний у модулі 43x23x14.5 мм. На платі роз’єм RJ45 10/100 Мбіт/с з вбудованим трансформатором, два порти UART з рівнями TTL і виводи з кроком 2.54 мм. Модуль живиться від 3.3 або 5 В і передає дані між послідовним портом і мережею в режимах TCP і UDP.
Що таке конвертер UART в Ethernet
Конвертер приймає байти з лінії RX, пакує їх у пакети TCP або UDP і надсилає в локальну мережу, а дані з мережі видає на лінію TX. Вміст даних не змінюється, тому пристрій і далі працює зі своїм послідовним протоколом. У CH9121 уже є контролер Ethernet (рівні MAC і PHY) і стек TCP/IP, зовнішній мікроконтролер для роботи з мережею не потрібен.
Де застосовується
- Підключення до локальної мережі контролерів на мікроконтролерах, ПЛК і плат з портом UART.
- Опитування частотного перетворювача, терморегулятора або лічильника з RS-485 через зовнішній приймач-передавач.
- Віддалений доступ до послідовного порту обладнання і збір даних на комп’ютері.
- Заміна довгого проводу UART кабелем Ethernet до 100 м.
Особливості
- Порт Ethernet 10/100 Мбіт/с, повний і напівдуплекс з автоузгодженням за IEEE 802.3, автовизначення типу кабелю Auto-MDI/MDIX.
- Роз’єм RJ45 з вбудованим трансформатором, ізоляція порту Ethernet 1500 В.
- Чотири режими: TCP Server, TCP Client, UDP Server, UDP Client.
- Два незалежні порти UART: RXD і TXD, RXD2 і TXD2. Другий порт із заводу вимкнений і вмикається в налаштуваннях.
- Швидкість порту від 300 до 921600 біт/с, 5, 6, 7 або 8 біт даних, 1 або 2 стопові біти, контроль парності.
- Отримання IP-адреси через DHCP і звернення до сервера за доменним ім’ям через DNS.
- Вивід DIR для автоматичного перемикання приймання і передачі зовнішнього приймача-передавача RS-485.
- Механізм KEEPALIVE для перевірки з’єднання TCP.
- Налаштування утилітою через мережу або командами по UART, робота з драйвером віртуального COM-порту.

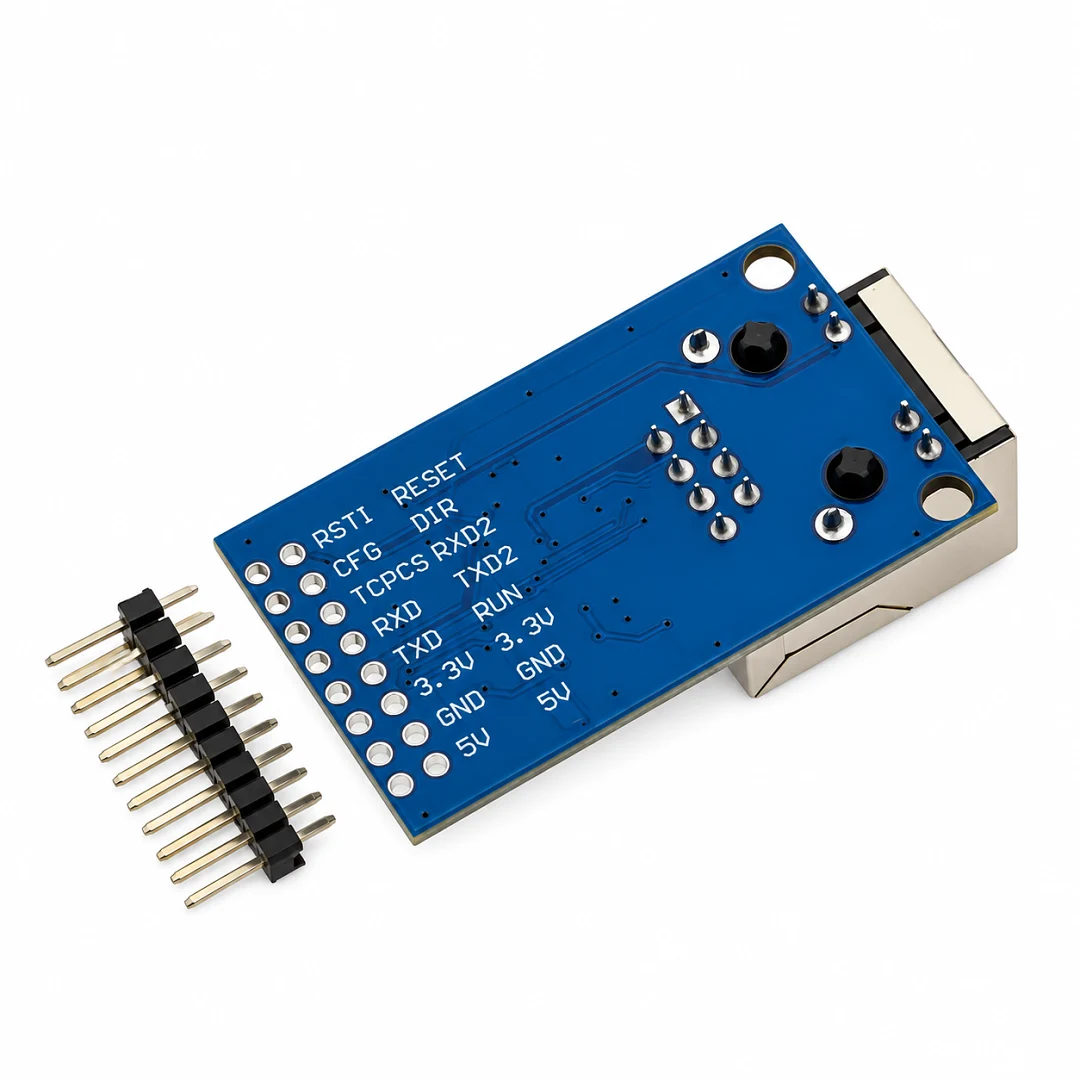

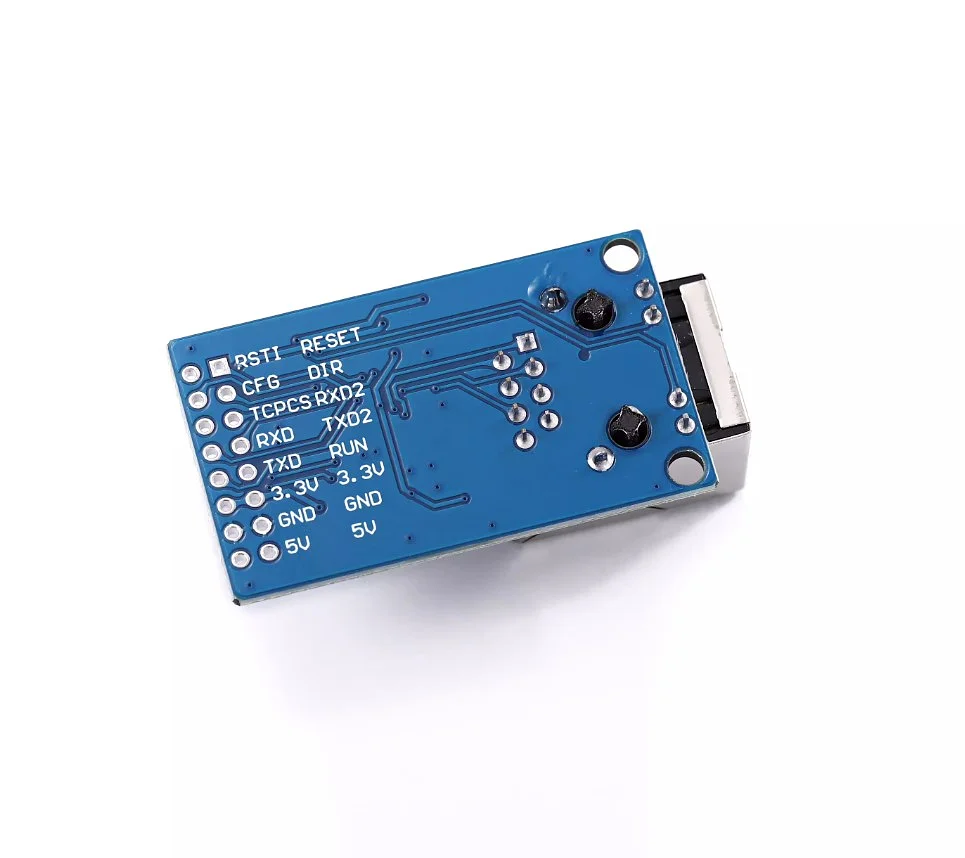

Виводи модуля
| Вивід |
Призначення |
| 5V, 3.3V |
Живлення 5 В або 3.3 В, підключають один з виводів |
| GND |
Спільний провід |
| TXD, RXD |
Вихід і вхід даних порту 1 |
| TXD2, RXD2 |
Вихід і вхід даних порту 2 |
| RSTI |
Зовнішнє скидання, активний низький рівень |
| RESET |
Повернення до заводських налаштувань: низький рівень під час увімкнення живлення |
| CFG |
Режим налаштування командами по UART при низькому рівні |
| DIR |
Керування напрямком приймача-передавача RS-485 |
| TCPCS |
Стан з’єднання TCP: низький рівень, коли з’єднання встановлене |
| RUN |
Індикація роботи модуля |
Схеми застосування
Два модулі і мережа між ними з’єднують два пристрої з послідовним портом на великій відстані без зміни протоколу обміну.

Один двоканальний модуль підключає до мережі два пристрої з портом UART, кожен на своєму каналі.

Комп’ютер керує через мережу кількома пристроями з послідовним портом через кілька модулів.

Кілька комп’ютерів звертаються через мережу до одного пристрою з послідовним портом.

Рекомендації
- Лінії з’єднують навхрест: TXD модуля на RX пристрою, RXD модуля на TX пристрою. Земля модуля і пристрою спільна.
- Живлення подають на один вивід: 5 В або 3.3 В.
- Заводські налаштування: адреса 192.168.1.200, маска 255.255.255.0, порт модуля 2000, режим TCP Client, порт UART 9600 біт/с, 8 біт даних, 1 стоповий біт, без парності. Комп’ютер ставлять у ту саму підмережу.
- Для режиму TCP Server модулю задають постійну IP-адресу.
- Лінію RS-232 напряму не підключають: потрібен перетворювач рівнів RS-232 у TTL. Для RS-485 потрібен приймач-передавач, вивід DIR підключають до його входів DE і RE.
- Modbus RTU проходить через модуль без змін: у програмі обирають Modbus RTU over TCP або працюють через віртуальний COM-порт.
- Проводи UART роблять короткими, кабель Ethernet прокладають окремо від силових кабелів шпинделя і двигунів.
