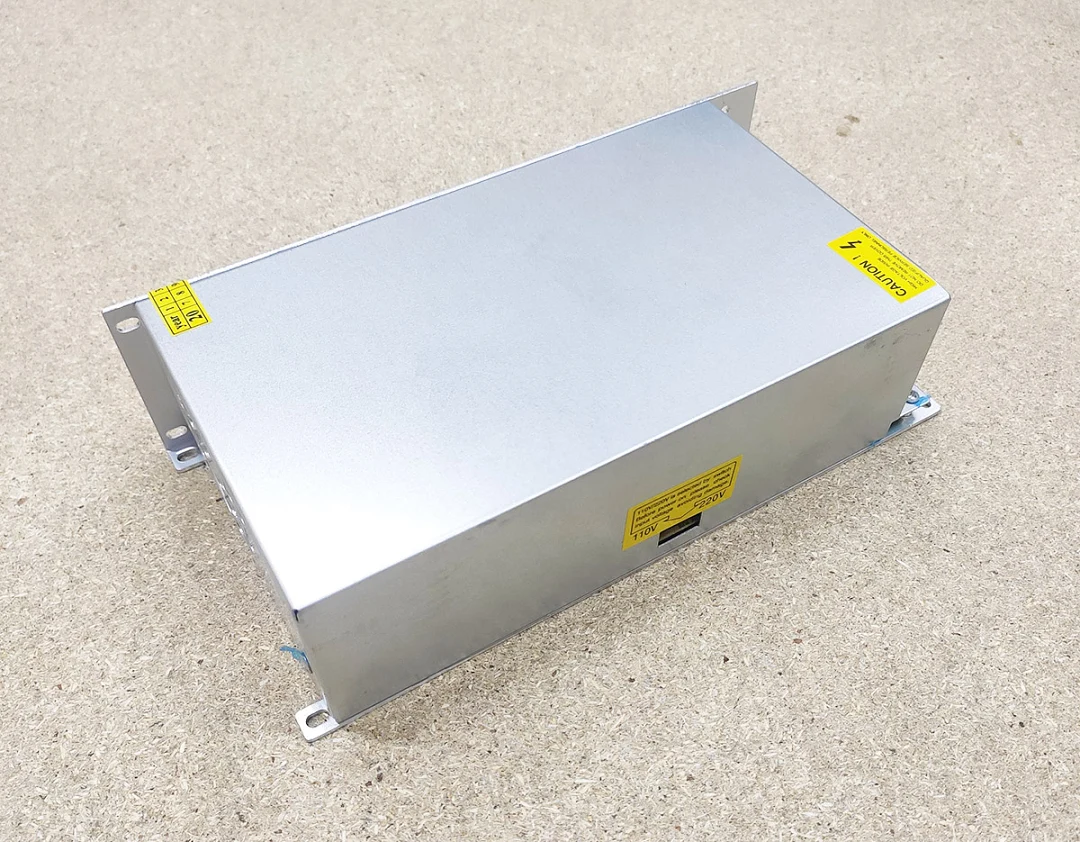

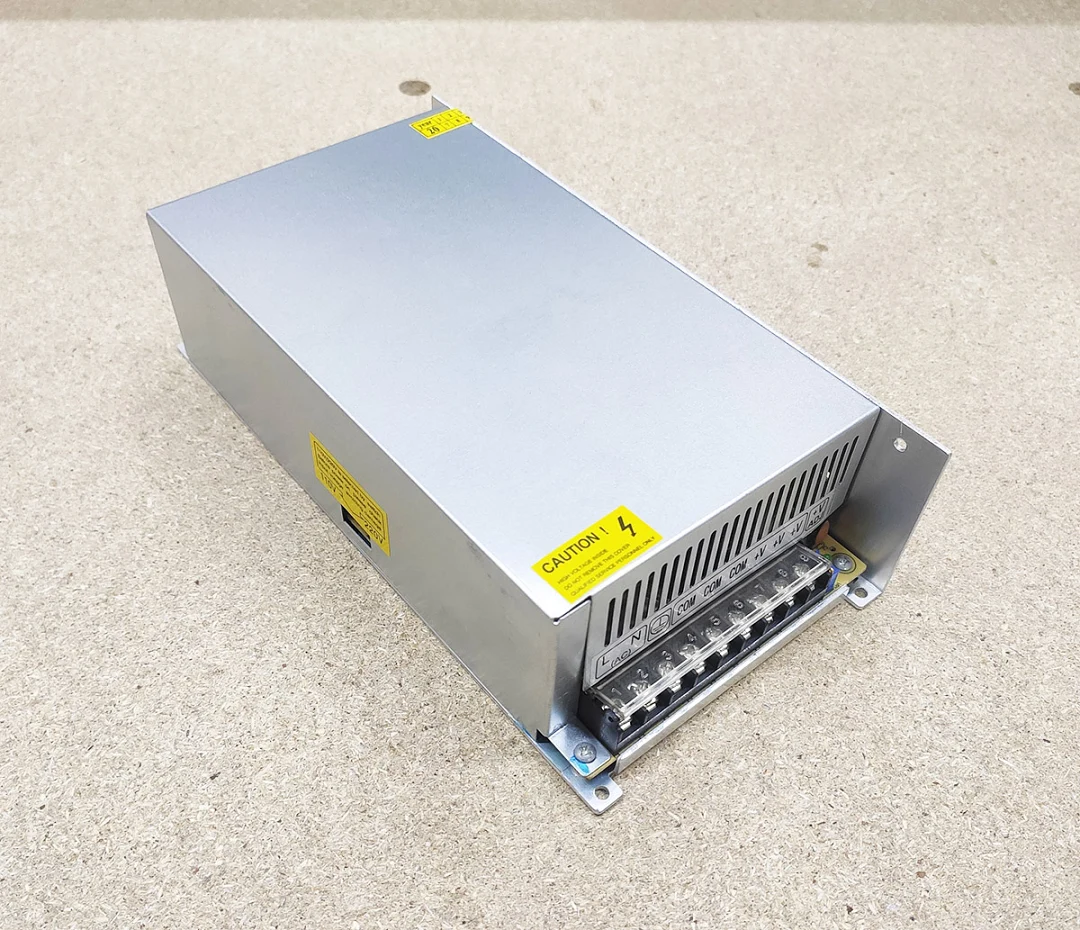

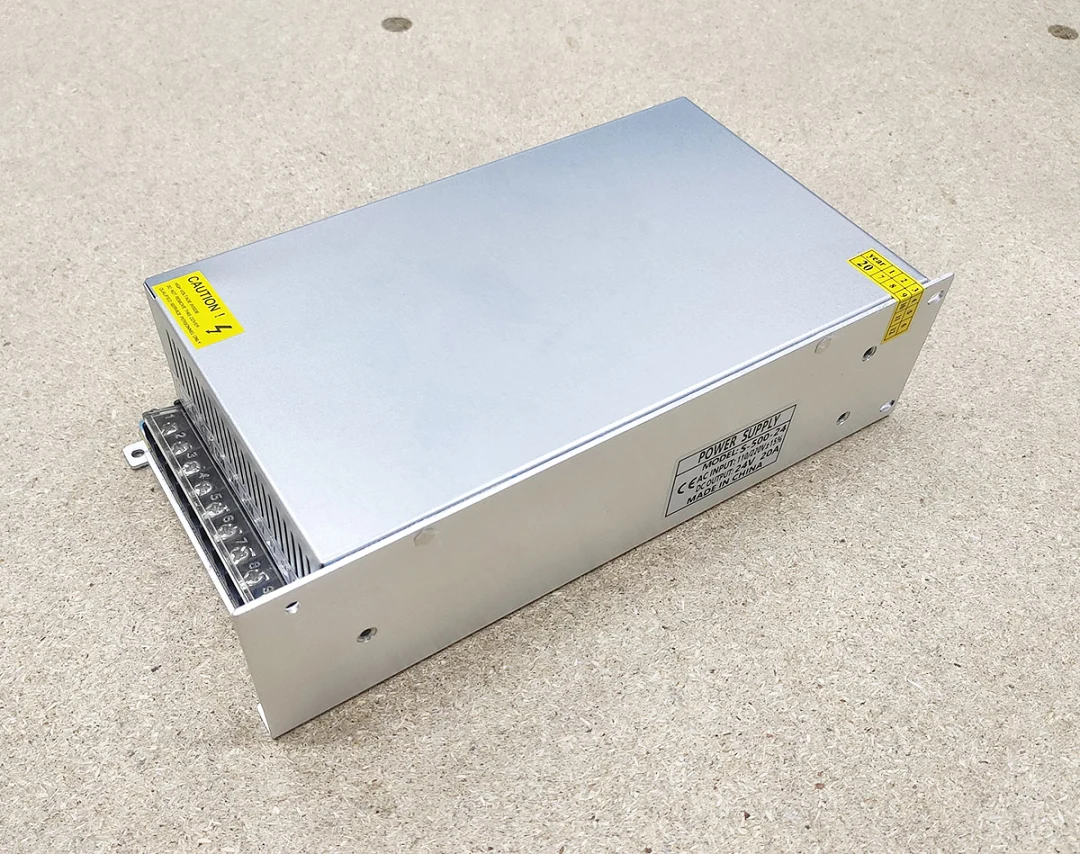

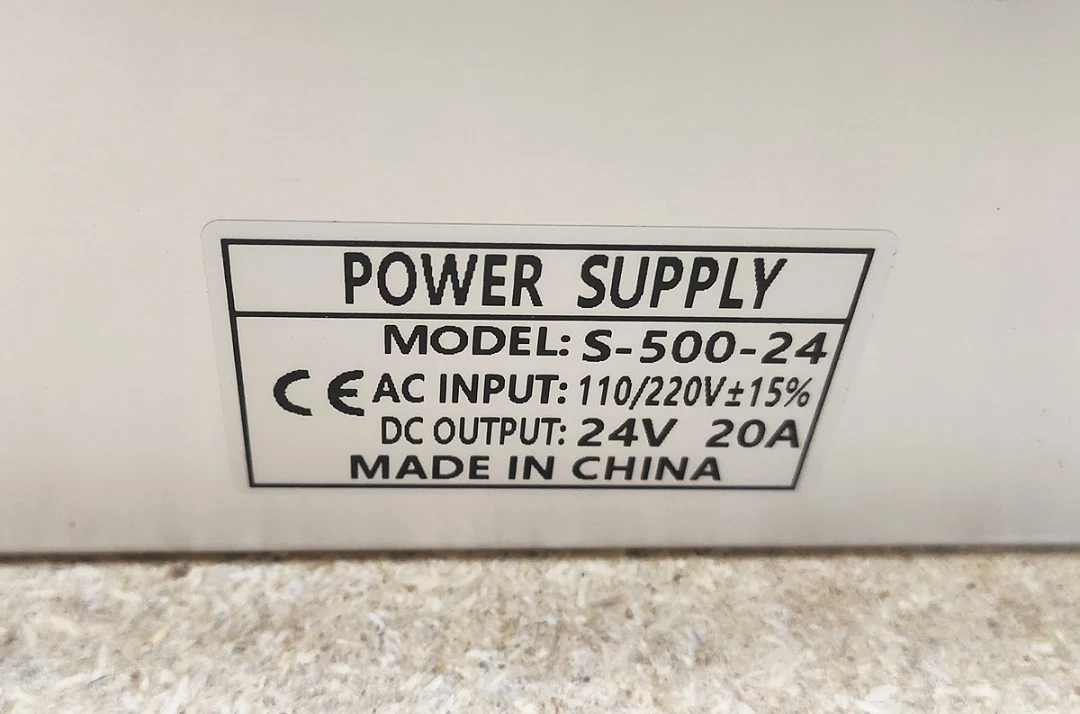

Імпульсний блок живлення S-500-24 на 24 В постійного струму з вихідним струмом до 20 А і потужністю 500 Вт (номінал серії S-500, при 24 В і 20 А на виході це 480 Вт). Корпус металевий з перфорацією, вентилятор стоїть на торці, клемна колодка закрита прозорою захисною кришкою. Вхід за маркуванням 110/220 В ±15 %, в Україні блок працює від мережі 220 В. На бічних гранях корпусу є кріпильні отвори: блок можна закріпити боком до стінки шафи або до бічної сторони панелі, так він займає менше місця на монтажній панелі.
Для чого підходить
Напруга 24 В підходить для драйверів крокових двигунів, контролерів, індуктивних датчиків, реле і вентиляторів шафи. Зручно, коли силова частина і кола керування живляться від однієї напруги: датчики і входи контролера на 24 В підключають до того самого блока. При підборі складають потужність усіх споживачів і залишають запас 20-30 %: блок, який постійно працює на межі, сильніше гріється і швидше виходить з ладу.
Охолодження

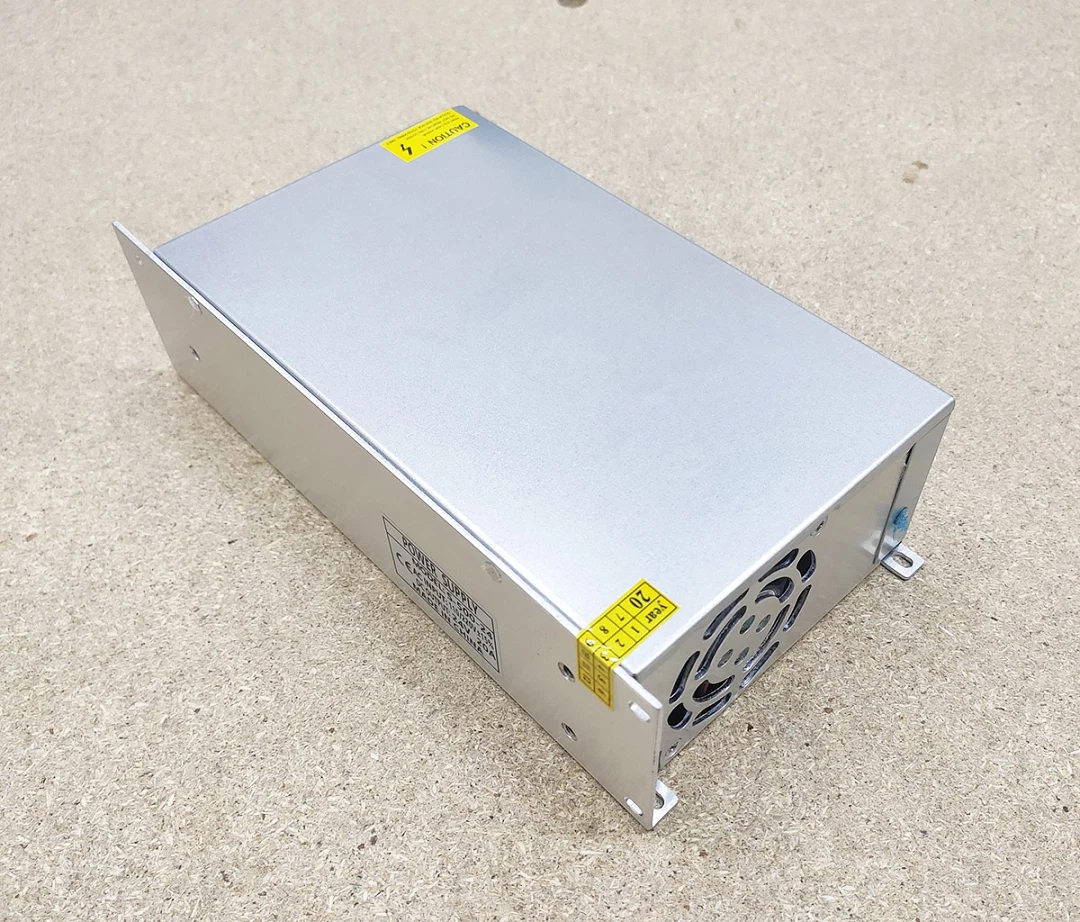

Вентилятор продуває корпус і відводить тепло від силових елементів. Отвори вентилятора і перфорацію корпусу не можна закривати: залиште вільне місце навколо блока і не ставте його впритул до інших пристроїв, що нагріваються. Пил від фрезерування забиває вентилятор, тому блок краще ставити в закриту шафу керування і періодично продувати.
Підключення

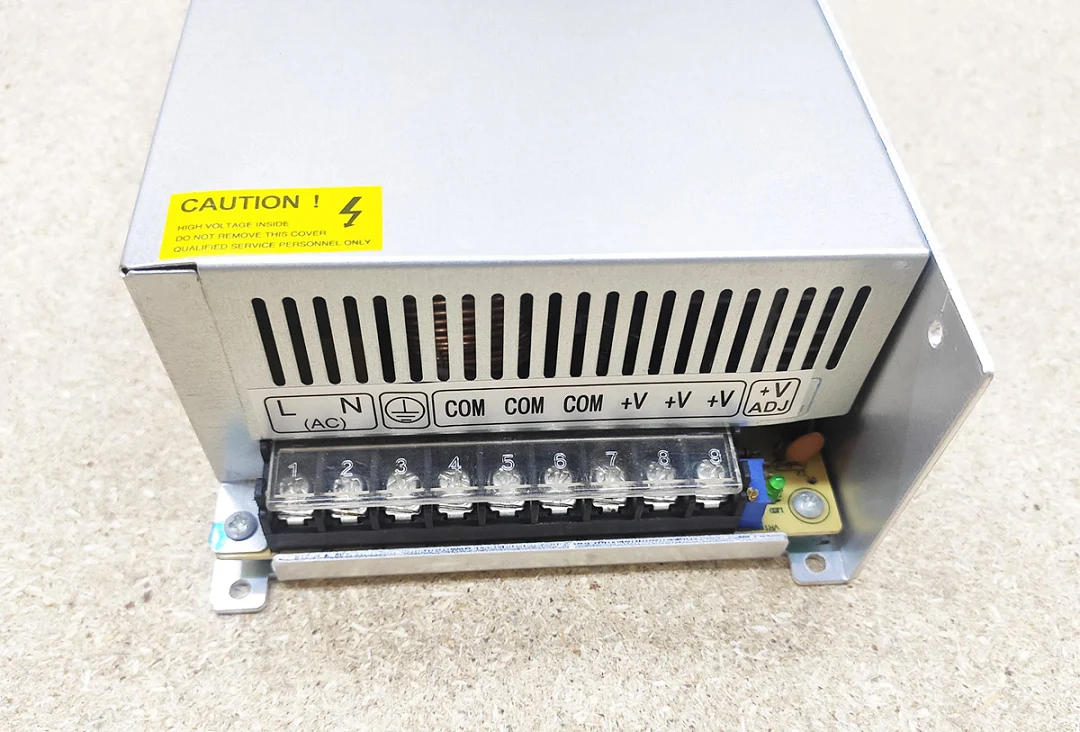

Перед першим увімкненням перевірте перемикач вхідної напруги 110/220 В на бічній стінці: він має стояти в положенні 220 В, у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Маркування колодки: L і N - мережа, клема заземлення, по три клеми COM (мінус) і +V (плюс), поруч підстроювальний резистор +V ADJ і світлодіод індикації роботи. Мережу підключають до клем L і N, а напругу 24 В знімають з вихідних клем. Підстроювальним резистором +V ADJ вихідну напругу можна трохи підняти або опустити, наприклад щоб компенсувати падіння на довгих дротах. Корпус обов’язково з’єднують із заземленням. Дроти підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
Купити в Україні з доставкою.
