Блок живлення 24 В 15 А 360 Вт для верстата ЧПУ

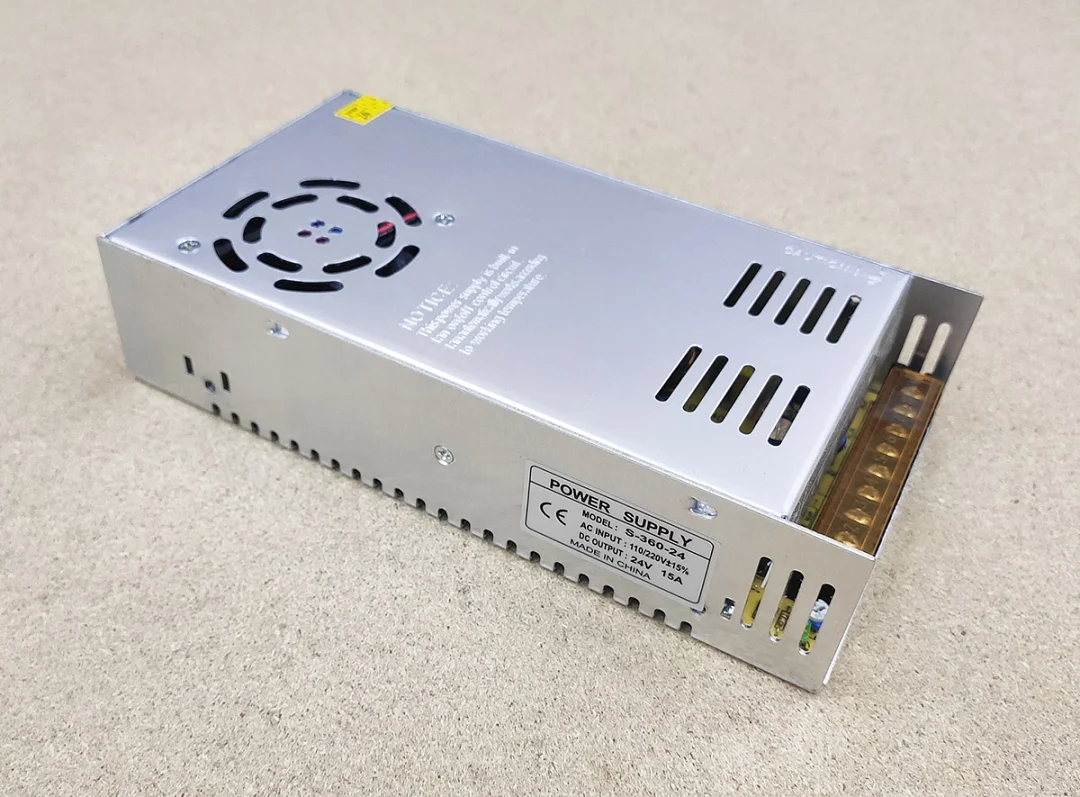

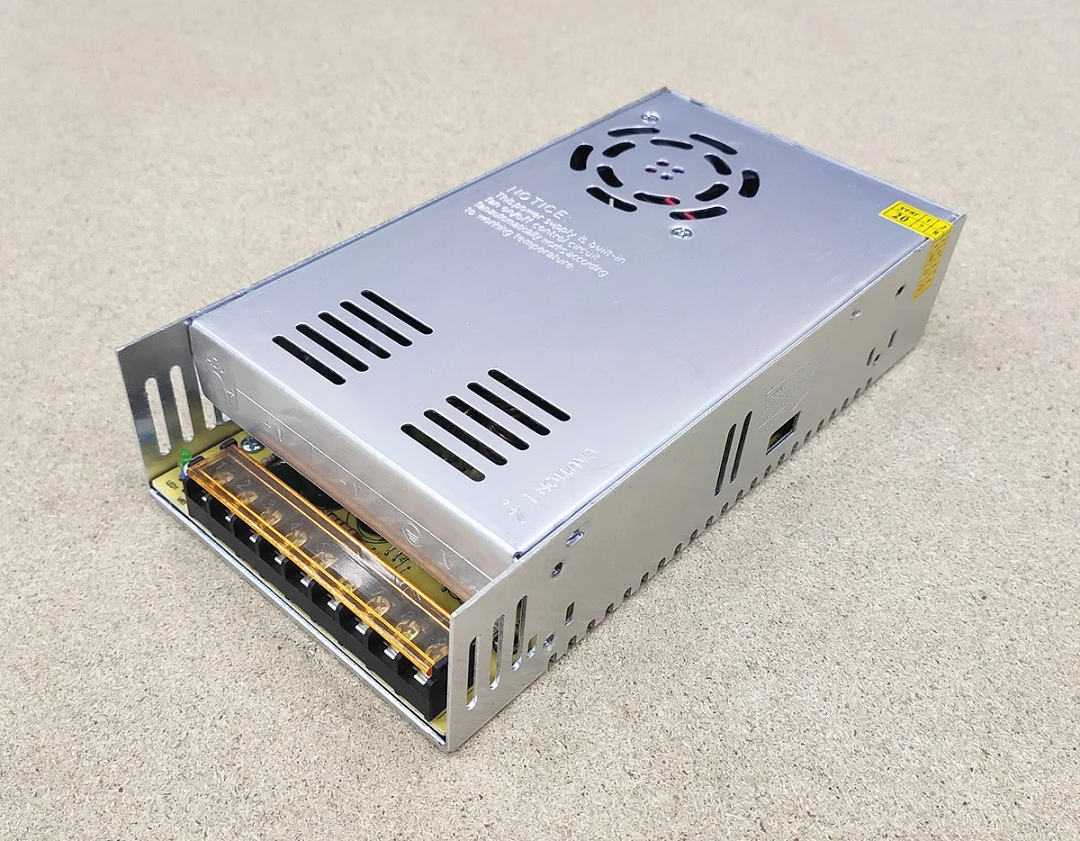

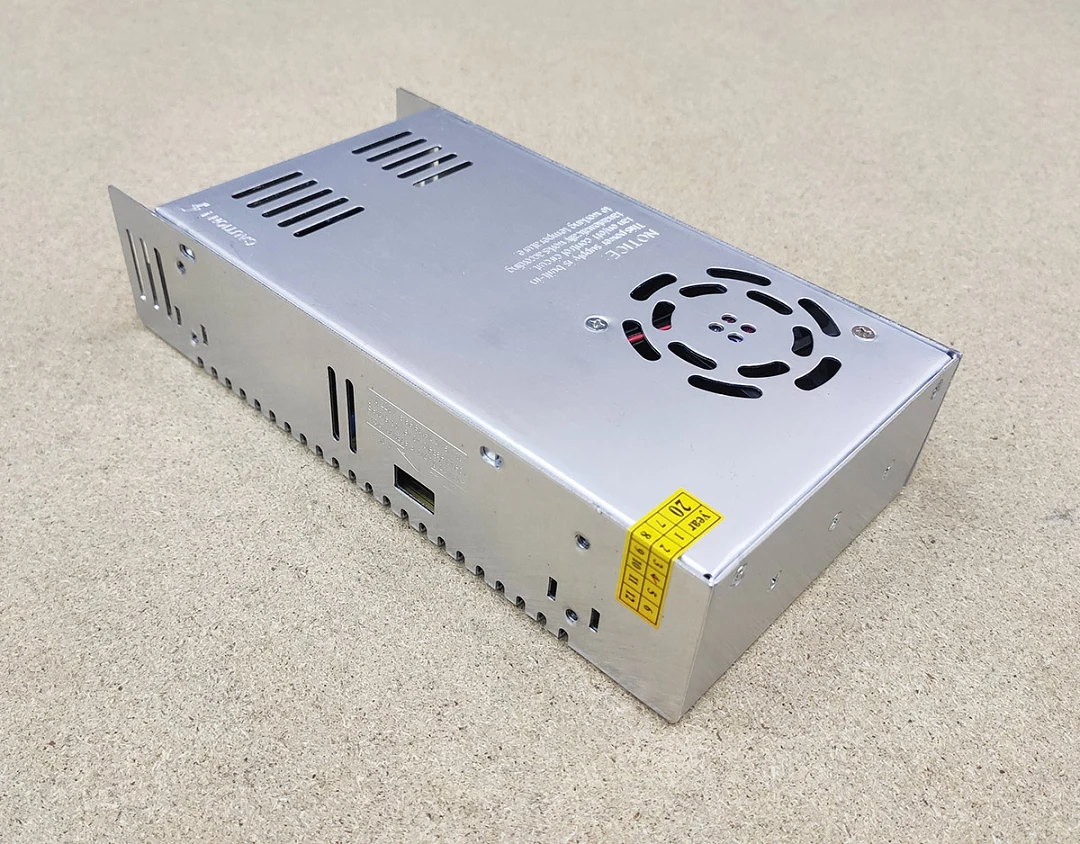

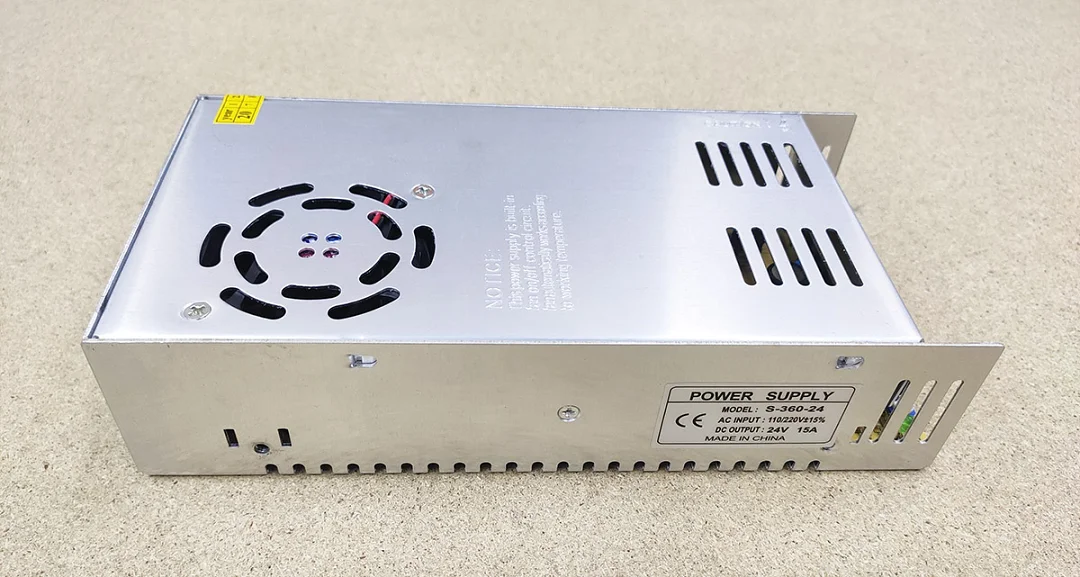

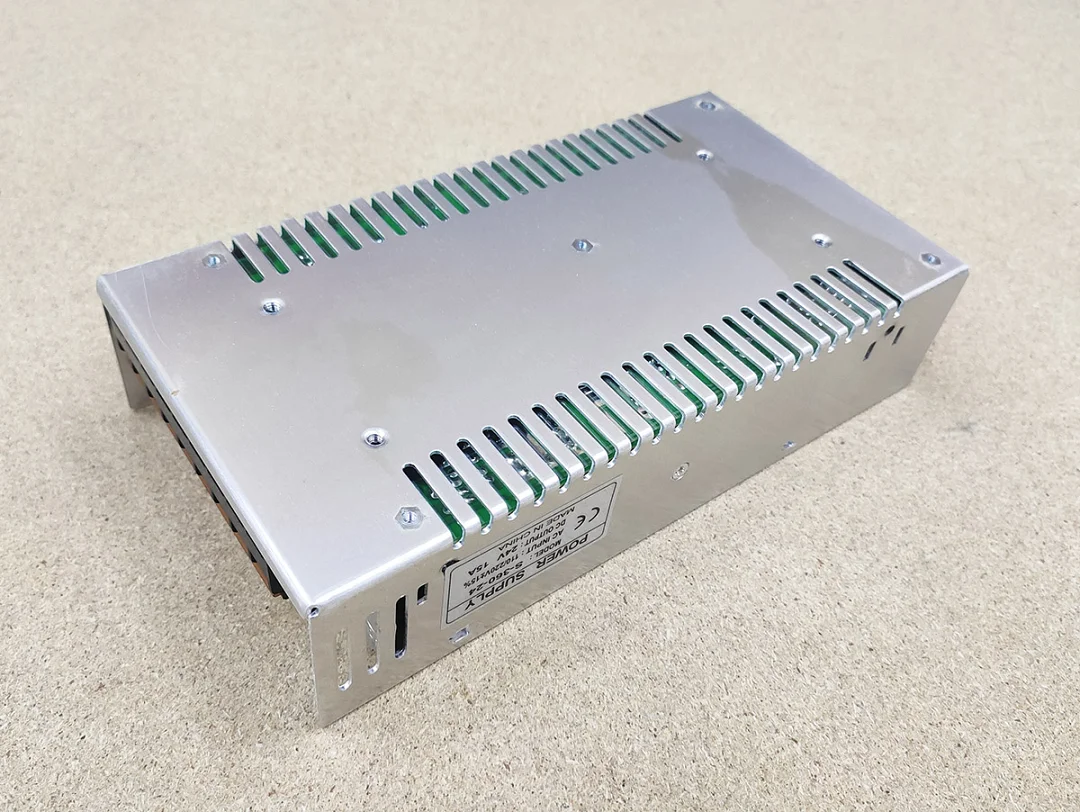

Імпульсний блок живлення S-360-24 на 24 В постійного струму з вихідним струмом до 15 А і потужністю 360 Вт. Корпус металевий з перфорацією, на кришці стоїть вентилятор, на торці клемна колодка під захисною кришкою. Вхід за маркуванням 110/220 В ±15 %, в Україні блок працює від мережі 220 В.

Для чого підходить

Напруга 24 В підходить для драйверів крокових двигунів, контролерів, індуктивних датчиків, реле і вентиляторів шафи. Зручно, коли силова частина і кола керування живляться від однієї напруги: датчики і входи контролера на 24 В підключають до того самого блока. При підборі складають потужність усіх споживачів і залишають запас 20-30 %: блок, який постійно працює на межі, сильніше гріється і швидше виходить з ладу.

Охолодження

Вентилятор продуває корпус і відводить тепло від силових елементів. Отвори вентилятора і перфорацію корпусу не можна закривати: залиште вільне місце над кришкою і з боків і не ставте блок впритул до інших пристроїв, що нагріваються. Пил від фрезерування забиває вентилятор, тому блок краще ставити в закриту шафу керування і періодично продувати.

Підключення

Перед першим увімкненням перевірте перемикач вхідної напруги 110/220 В: він має стояти в положенні 220 В, у положенні 110 В підключення до мережі 220 В виводить блок з ладу. Мережу підключають до вхідних клем за маркуванням на колодці, корпус обов’язково з’єднують із заземленням через клему заземлення, а напругу 24 В знімають з вихідних клем. Дроти до драйверів підбирають за струмом і затягують гвинти клем до упору, слабкий контакт під струмом гріється. Роботи на колодці виконуйте тільки при відключеній мережі.
