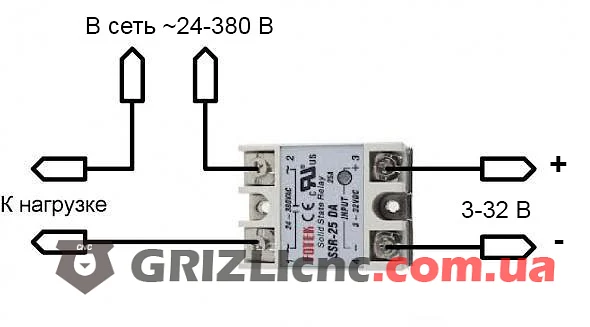

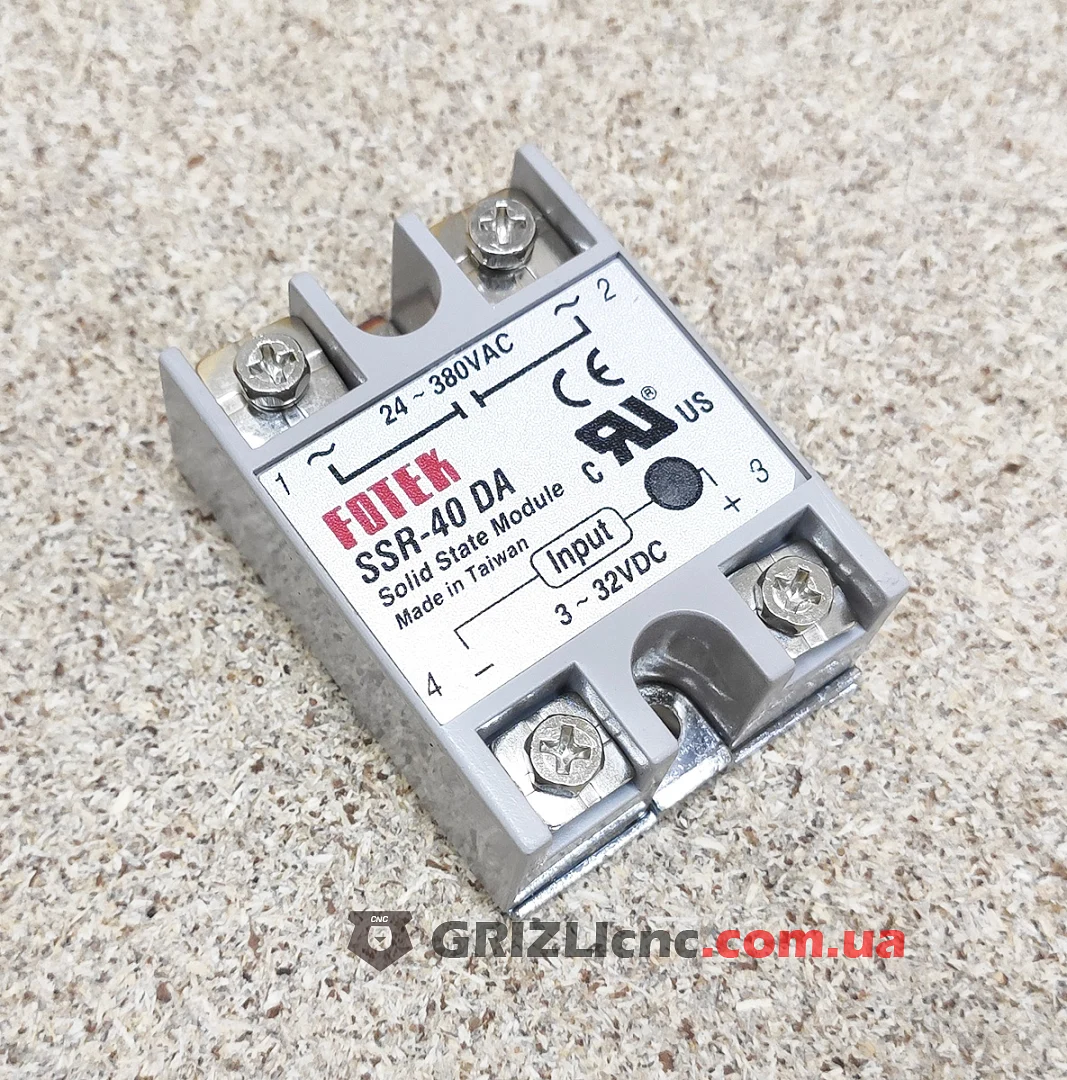

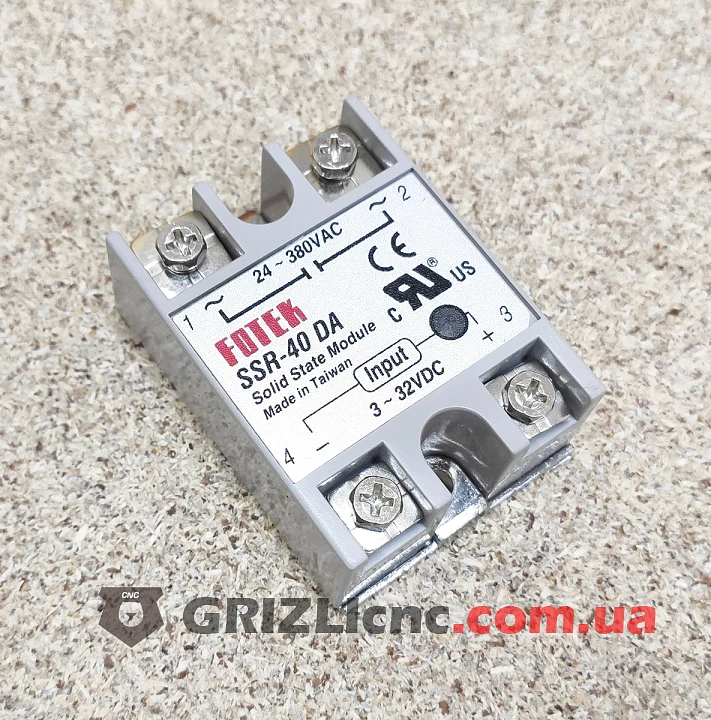

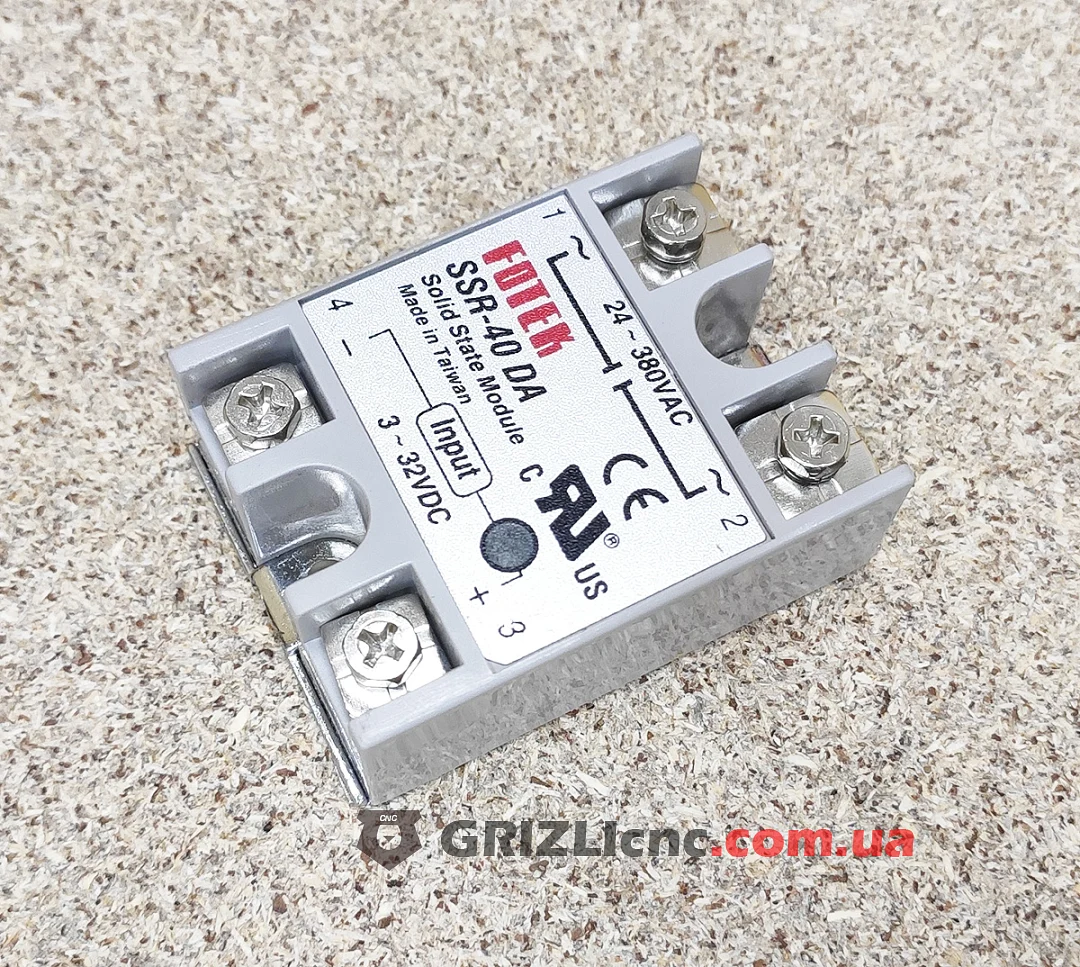

Твердотельное реле SSR-40 DA фирмы Fotek – это современное полупроводниковое устройство, которое предназначено для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей и других устройств с рабочим напряжением до 380В переменного тока и могут управляться постоянным напряжением от 3 до 32 В. Реле не предназначено для коммутации индуктивной нагрузки. При индуктивной нагрузке номинальный рабочий ток реле уменьшается в 8 раз до 5 А. При рабочем токе свыше 8 А необходимо дополнительное охлаждение, поскольку при токе 40 А теплоотдача доходит до 64 Вт. Для этого используют радиаторы. При высоких нагрузках можно дополнительно использовать активное охлаждение радиатора в виде вентилятора.
Характеристики реле
|
Номинальный рабочий ток
|
40 А
|
|
Коммутируемое напряжение
|
24-380 В AC
|
|
Падение напряжения
|
1.6 В / 25°С
|
|
Управляющее напряжение
|
3-32 В DC
|
|
Управляющий ток для DC5
|
15 мА
|
|
Ток утечки в выключенном состоянии
|
≤ 2 мА
|
|
Время включения/выключения
|
≤ 10 мс
|
|
Электрическая прочность изоляции
|
2500 В АС
|
|
Сопротивление изоляции
|
Более 50 МОм (при 500 В DC)
|
|
Температура окружающего воздуха
|
-30°C...+75°C
|
|
Индикация - светодиод для контроля наличия входного сигнала
|
|

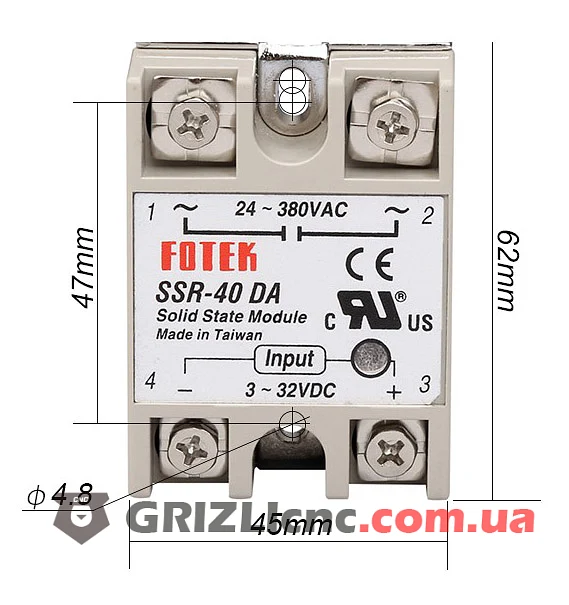

Тип монтажа - крепление винтами на плоскость
|
