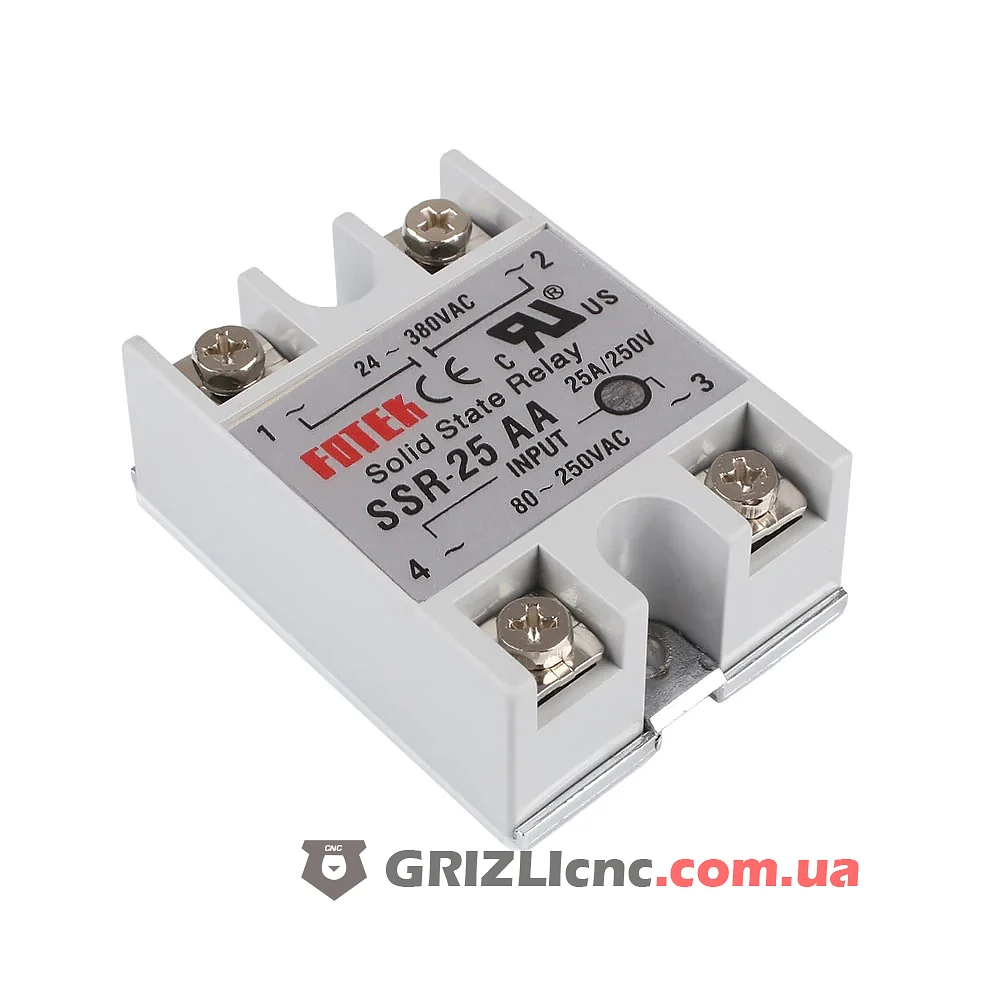

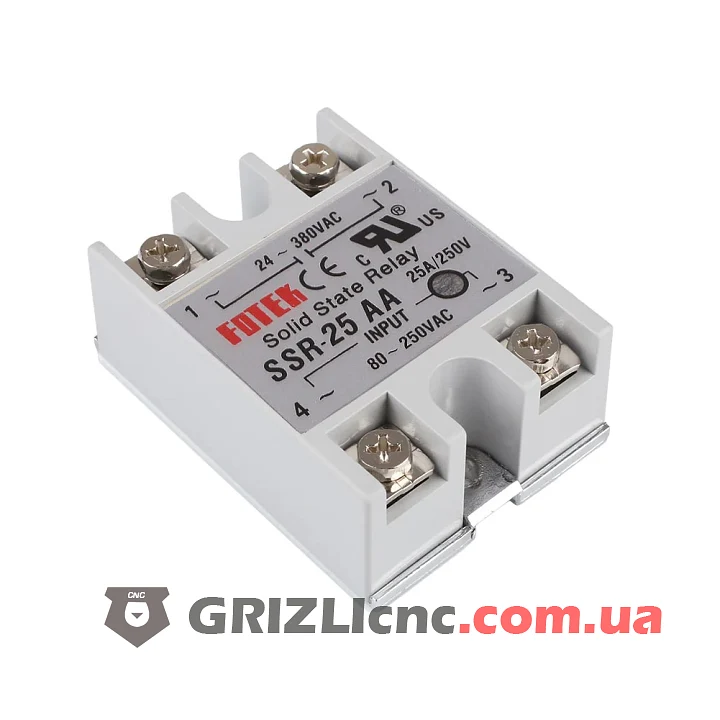

Твердотельное реле SSR-25 AA на 25 А для бесконтактной коммутации нагрузки переменного тока 24-380 В. Управляется переменным напряжением 80-250 В AC, поэтому его включают сигналом 220 В от кнопки, выключателя, терморегулятора с релейным выходом или выхода ПЛК. Корпус 62x45x23.5 мм с металлическим основанием, светодиод на крышке показывает, что на вход подан управляющий сигнал.
Что такое твердотельное реле AA
В твердотельном реле нет подвижных контактов: управляющее напряжение через оптрон открывает силовой полупроводниковый ключ, и он пропускает ток нагрузки. Реле не искрит при переключении, у него нет износа контактов, оно работает беззвучно и выдерживает частые включения. Буквы AA в маркировке означают, что и управление, и нагрузка переменного тока. Постоянный ток такое реле коммутировать не может: ключ закрывается только при переходе переменного тока через ноль. Сигналом 3-32 В DC это реле не управляется, для него нужно реле типа DA.
Подключение
Клеммы 1 и 2 включают последовательно с нагрузкой в разрыв фазного провода цепи 24-380 В AC. На клеммы 3 и 4 подают управляющее напряжение 80-250 В AC, полярность для них значения не имеет. Отдельного питания реле не требует, входная цепь питается от управляющего сигнала. В закрытом состоянии через нагрузку проходит ток утечки до 2 мА, поэтому перед работами с нагрузкой её обесточивают автоматом, а не только реле.
Охлаждение
На открытом ключе падает до 1.6 В, поэтому реле выделяет тепло пропорционально току: при 25 А это 40 Вт (1.6 В x 25 А). Металлическое основание ставят на алюминиевый радиатор через термопасту и крепят двумя винтами через отверстия с межосевым расстоянием 47 мм. Для тока до 25 А подходит алюминиевый радиатор для реле до 25 А, в закрытом шкафу его дополнительно обдувают вентилятором. Перегрев выводит реле из строя.
Выбор и применение
Реле включает ТЭНы, нагревательные элементы, лампы и другие нагрузки переменного тока по сигналу терморегулятора, ПЛК или контроллера. Номинальный ток 25 А реле держит только на радиаторе. Для двигателей, трансформаторов, ламп накаливания и других нагрузок с большим пусковым током реле выбирают с запасом по току в 2-3 раза.
