Твердотельное реле SSR-100 DA 100 А, управление 3-32 В DC, нагрузка 24-380 В AC

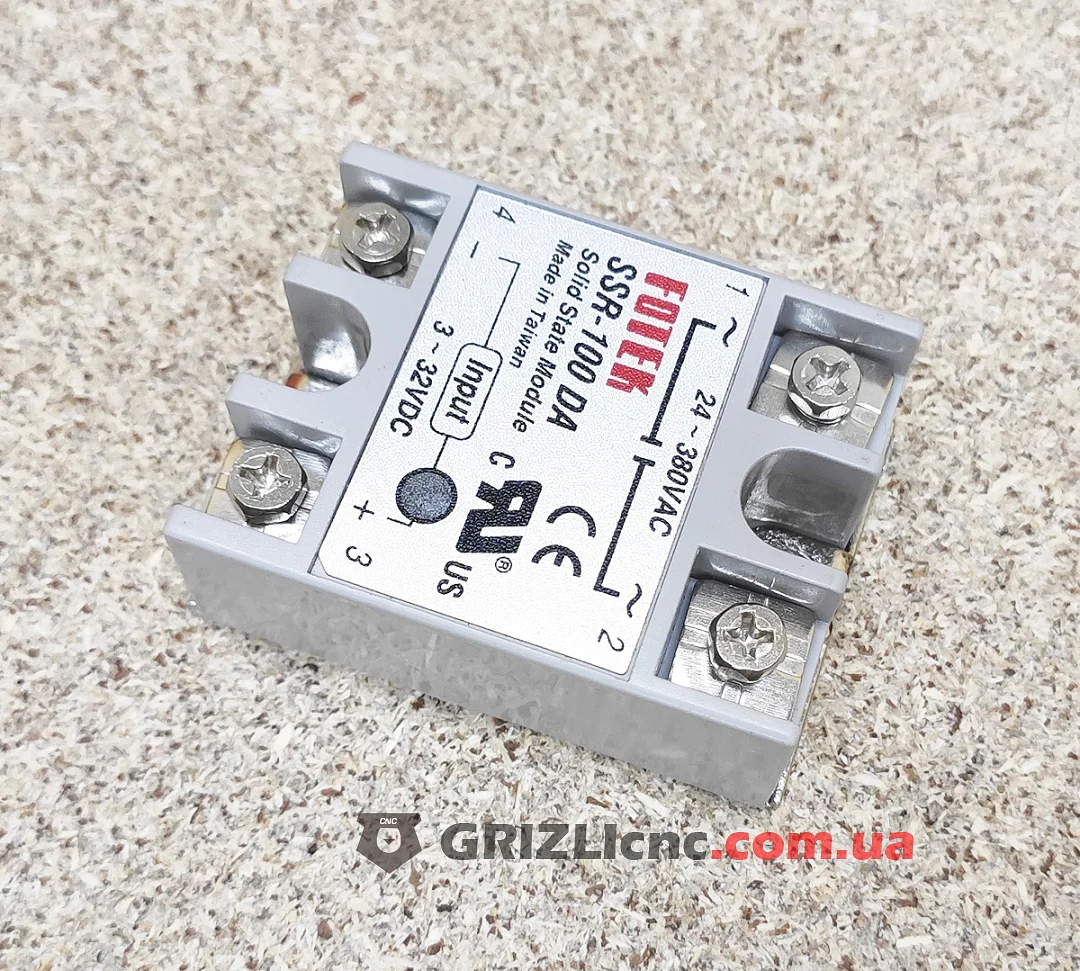

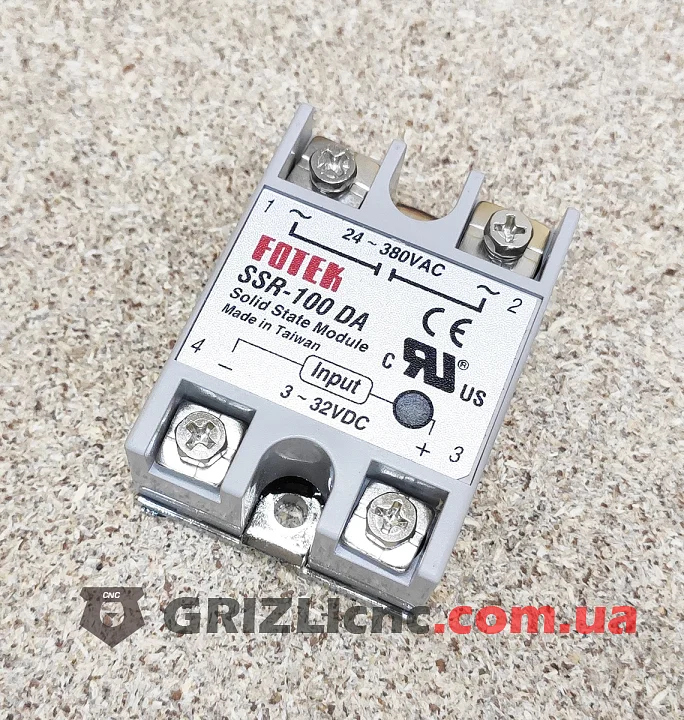

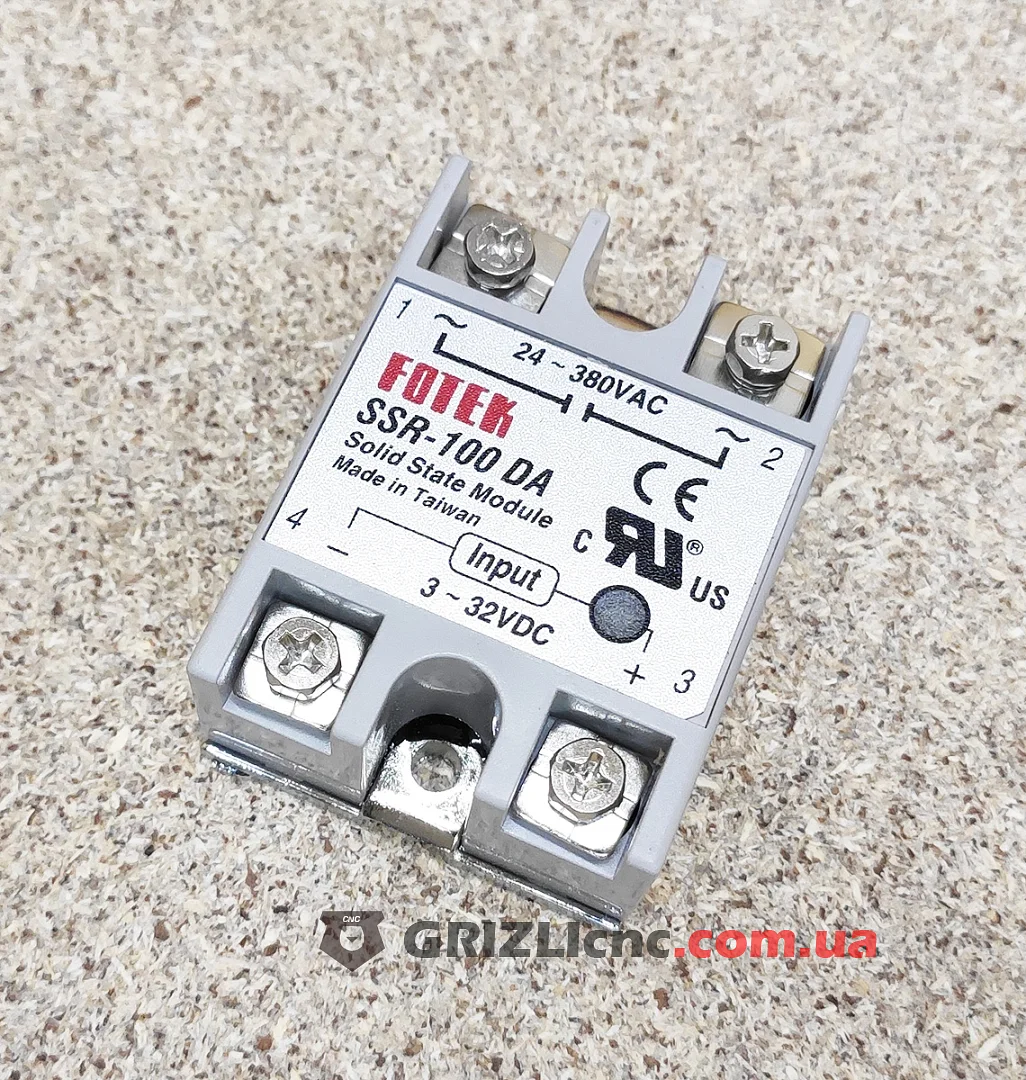

Твердотельное реле SSR-100 DA на 100 А для бесконтактной коммутации нагрузки переменного тока 24-380 В. Управляется постоянным напряжением 3-32 В DC, которое подают с выхода терморегулятора, контроллера или ПЛК. Корпус 62x45x23.5 мм с металлическим основанием, на крышке маркировка клемм и светодиод Input.

Что такое твердотельное реле DA

В твердотельном реле нет подвижных контактов: управляющий сигнал через оптрон открывает силовой полупроводниковый ключ, и он пропускает ток нагрузки. Реле не искрит при переключении, у него нет износа контактов, оно работает беззвучно и выдерживает частые включения, например при регулировании температуры ТЭНа. Буквы DA в маркировке означают управление постоянным током (DC) и коммутацию переменного тока (AC). Постоянный ток такое реле коммутировать не может: ключ закрывается только при переходе переменного тока через ноль.

Подключение

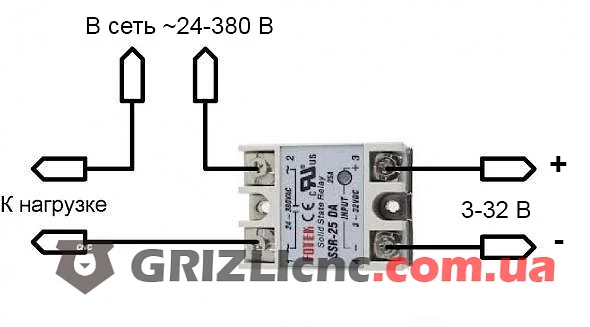

Клеммы 1 и 2 включают последовательно с нагрузкой в разрыв фазного провода цепи 24-380 В AC, полярность для них не важна. На клеммы 3 (+) и 4 (-) подают управляющий сигнал 3-32 В DC с соблюдением полярности. Отдельного питания реле не требует, входная цепь питается от управляющего сигнала: при 5 В вход потребляет до 15 мА, поэтому реле можно включать от выхода контроллера, который отдаёт такой ток. Светодиод Input горит, когда на вход подан сигнал. В закрытом состоянии через нагрузку проходит ток утечки до 2 мА, поэтому перед работами с нагрузкой её обесточивают автоматом, а не только реле.

Охлаждение

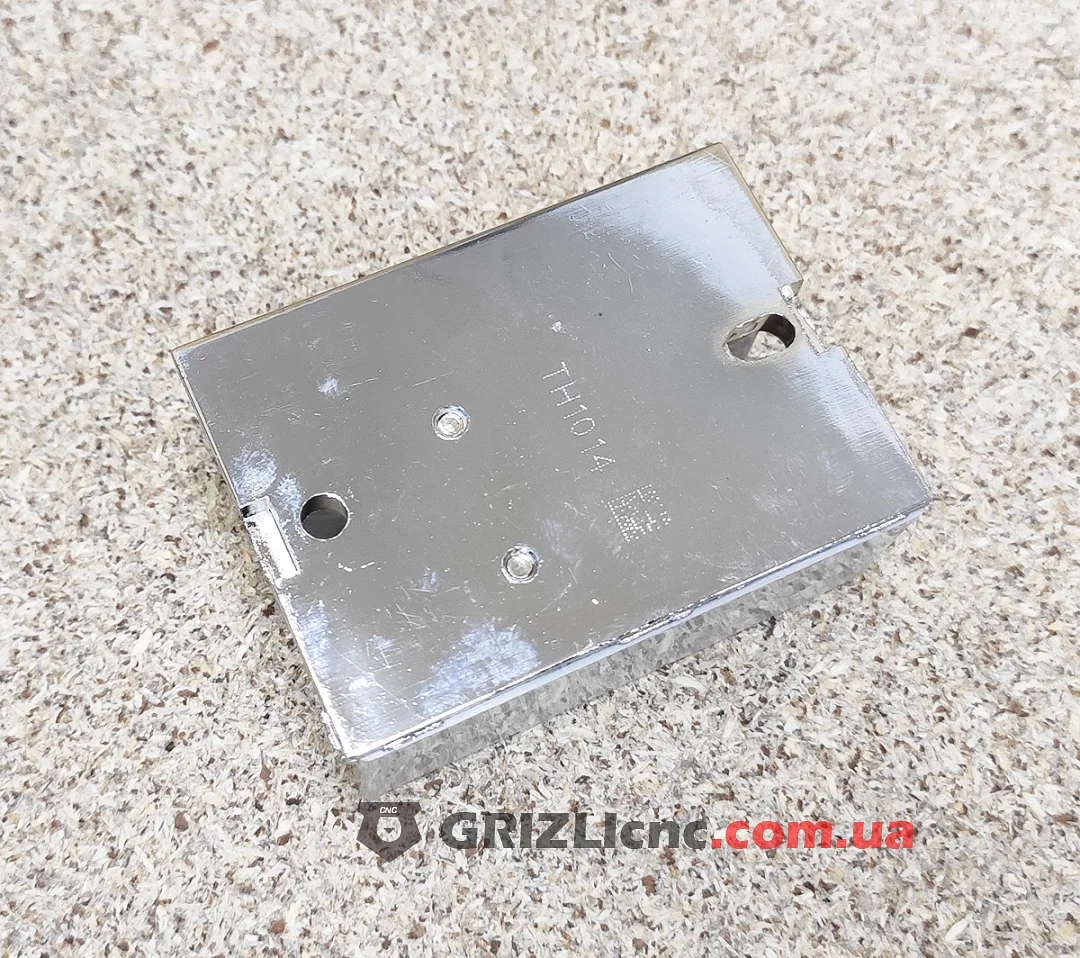

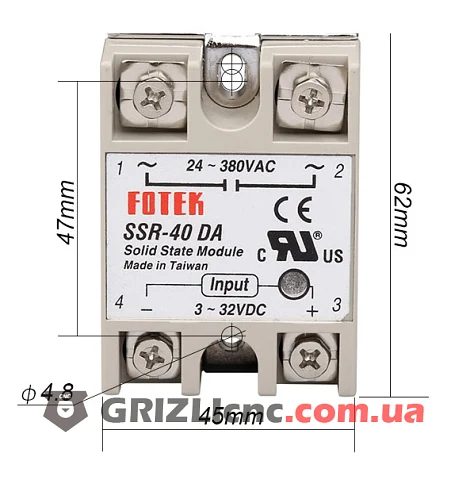

На открытом ключе падает до 1.6 В, поэтому реле выделяет тепло пропорционально току: при 100 А это 160 Вт (1.6 В x 100 А). Металлическое основание ставят на алюминиевый радиатор через термопасту и крепят двумя винтами через отверстия с межосевым расстоянием 47 мм. При токе 100 А нужен крупный радиатор с обдувом вентилятором. Перегрев выводит реле из строя.

Выбор и применение

Реле включает ТЭНы, нагревательные элементы, лампы и другие нагрузки переменного тока по сигналу терморегулятора, ПЛК или контроллера. Номинальный ток 100 А реле держит только на радиаторе. Для двигателей, трансформаторов, ламп накаливания и других нагрузок с большим пусковым током реле выбирают с запасом по току в 2-3 раза.
