Трубка PU 8x6 мм полиуретановая для водяного охлаждения шпинделя станка с ЧПУ

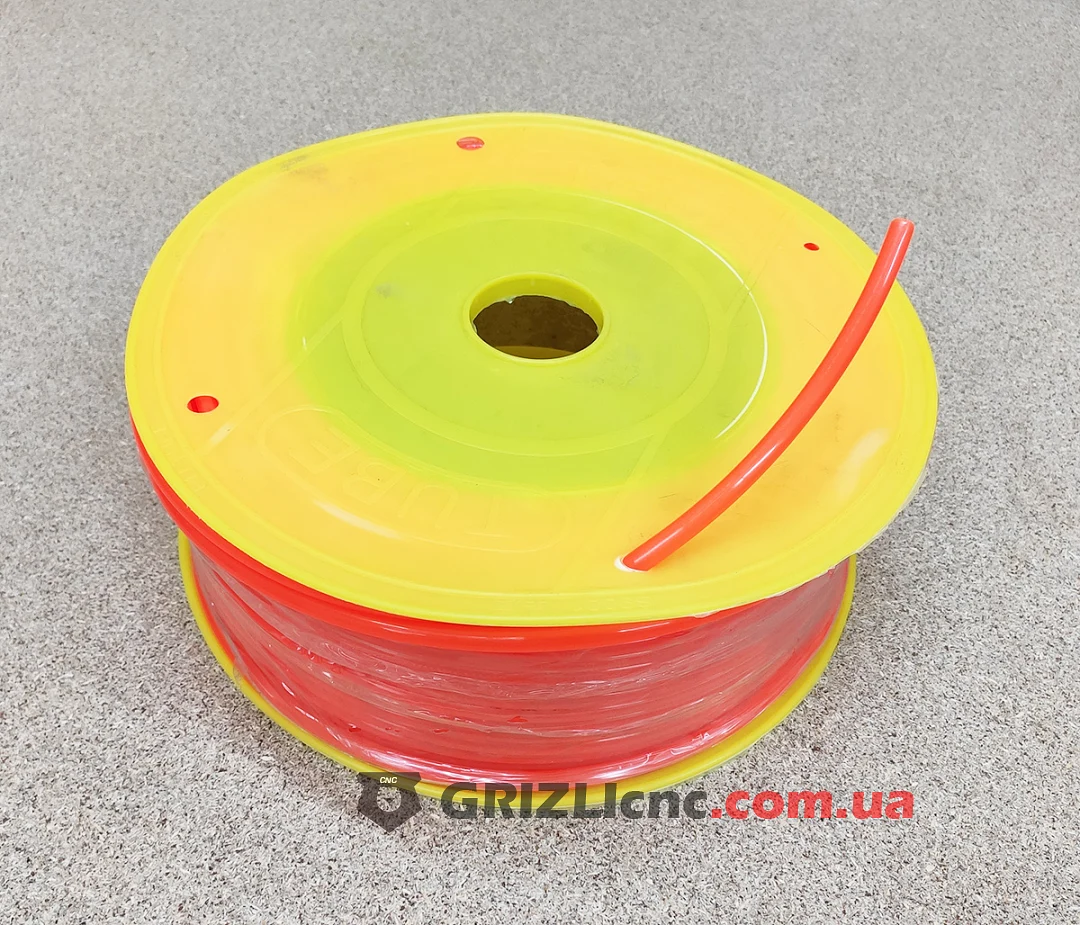

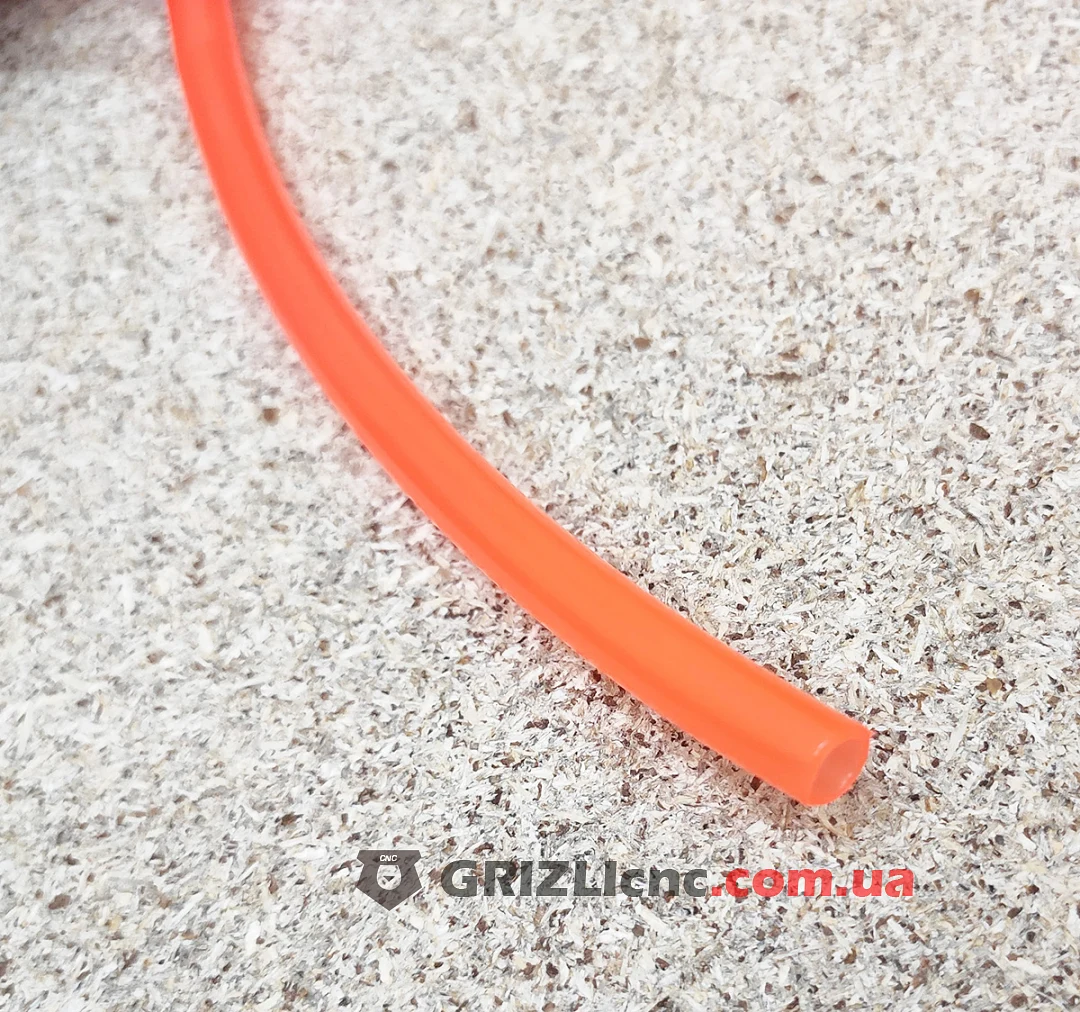

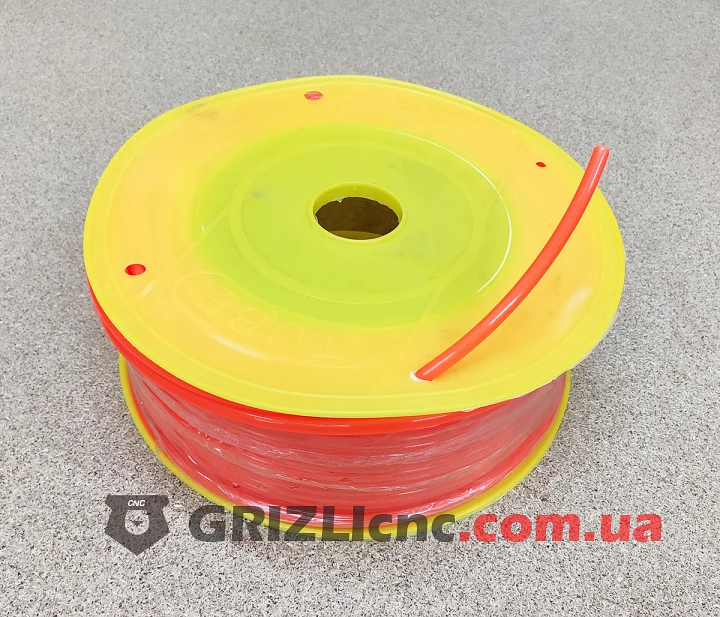

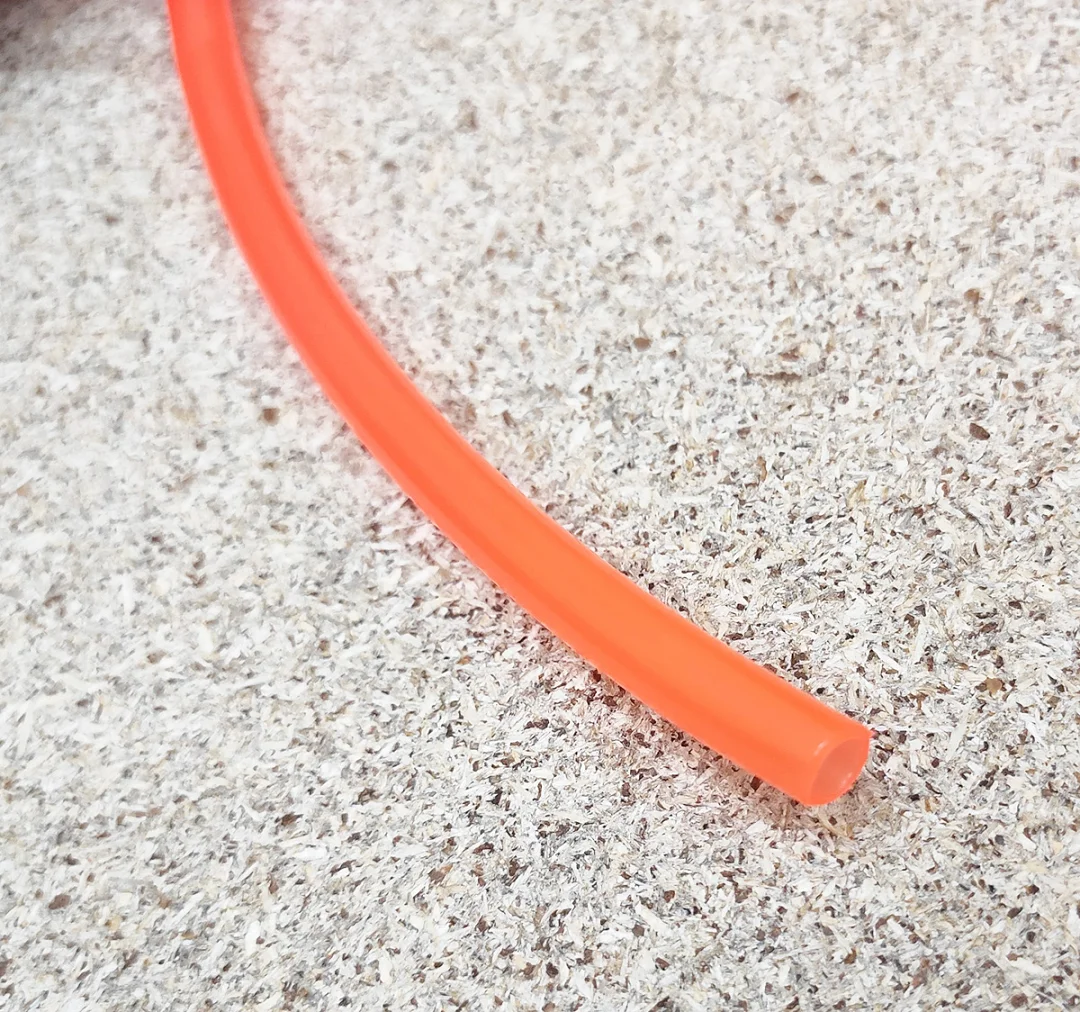

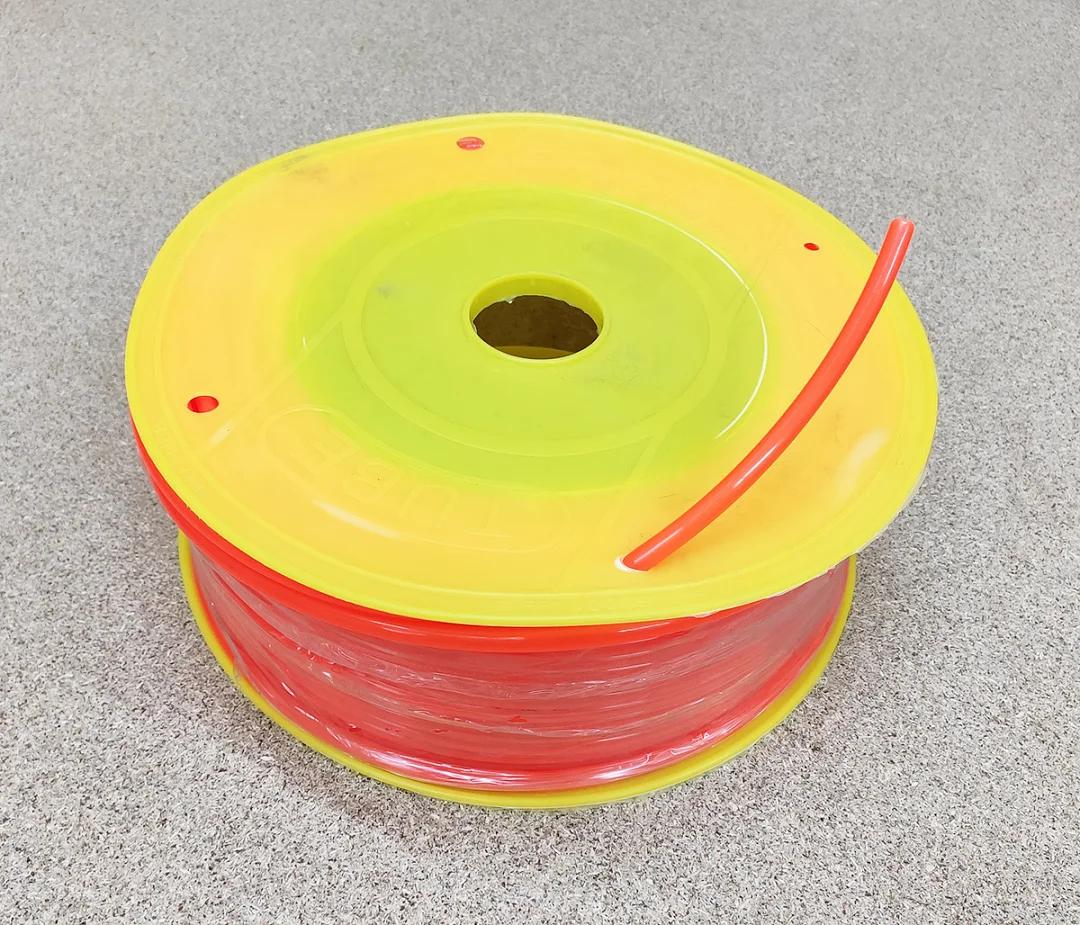

Полиуретановая трубка PU 8x6 мм для водяного контура охлаждения шпинделя станка с ЧПУ: наружный диаметр 8 мм, внутренний 6 мм. Полиуретан гибкий и эластичный, поэтому трубка легко укладывается плавными изгибами в кабель-канал и при этом держит точный наружный диаметр. Она надёжно садится в быстросъёмные фитинги 8 мм, фитинг помпы и индикатор протока. Продаётся отрезами по 1 м с катушки.

Полиуретан и быстросъёмные фитинги

Цанговый фитинг держит трубку зубьями цанги, а уплотняет резиновым кольцом по наружной поверхности, поэтому трубка должна быть ровной по диаметру и не сминаться. Производители быстросъёмных фитингов указывают полиуретан в списке допустимых материалов трубок вместе с нейлоном. Нейлон и полиэтилен жёстче, а полиуретан мягче и гибче, при этом держит наружный диаметр под цангой, поэтому его проще проложить по подвижной трассе станка.

Почему 8x6, а не 8x5

Обе трубки встают в одни и те же фитинги 8 мм, но потери напора зависят от внутреннего диаметра. При расходе 2 л/мин метр трубки 8x6 забирает 0.41 м напора, а 8x5 0.97 м, в 2.4 раза больше. Для помпы с подъёмом воды 3 м это разница между нормальным расходом и слабой струёй на возврате.

Монтаж

Трубку режут строго поперёк острым ножом и вставляют в фитинг до упора, затем слегка тянут назад, чтобы проверить фиксацию. Чтобы снять, нажимают на кольцо фитинга. При повторной установке конец со следами зубьев цанги обрезают. Даже гибкую трубку прокладывают без заломов: залом сужает сечение и снижает расход. Трубку крепят так, чтобы она не касалась горячих и острых деталей.

Сколько брать

Длину считают по трассе от бака до шпинделя и обратно с небольшим запасом на изгибы в кабель-канале. Лишняя длина добавляет потери: каждый метр трубки 8x6 при 2 л/мин съедает 0.41 м напора помпы.
