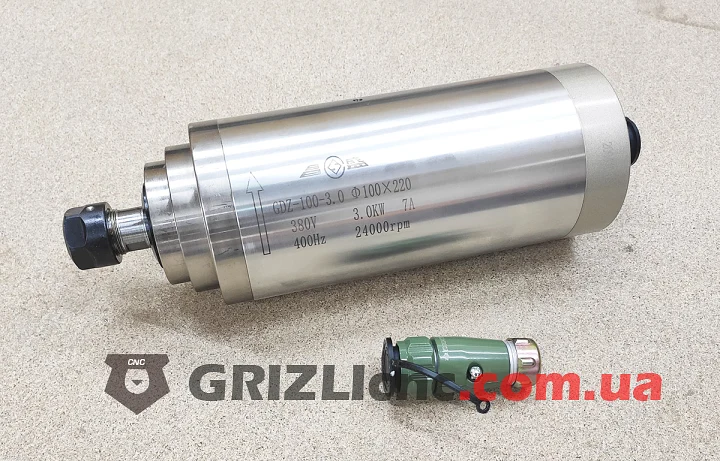

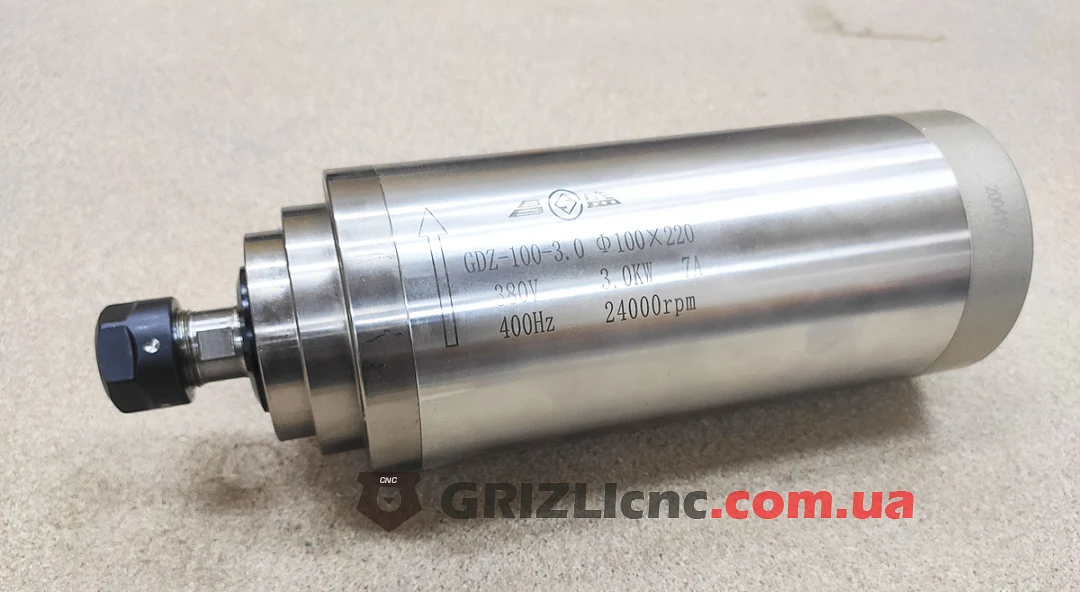

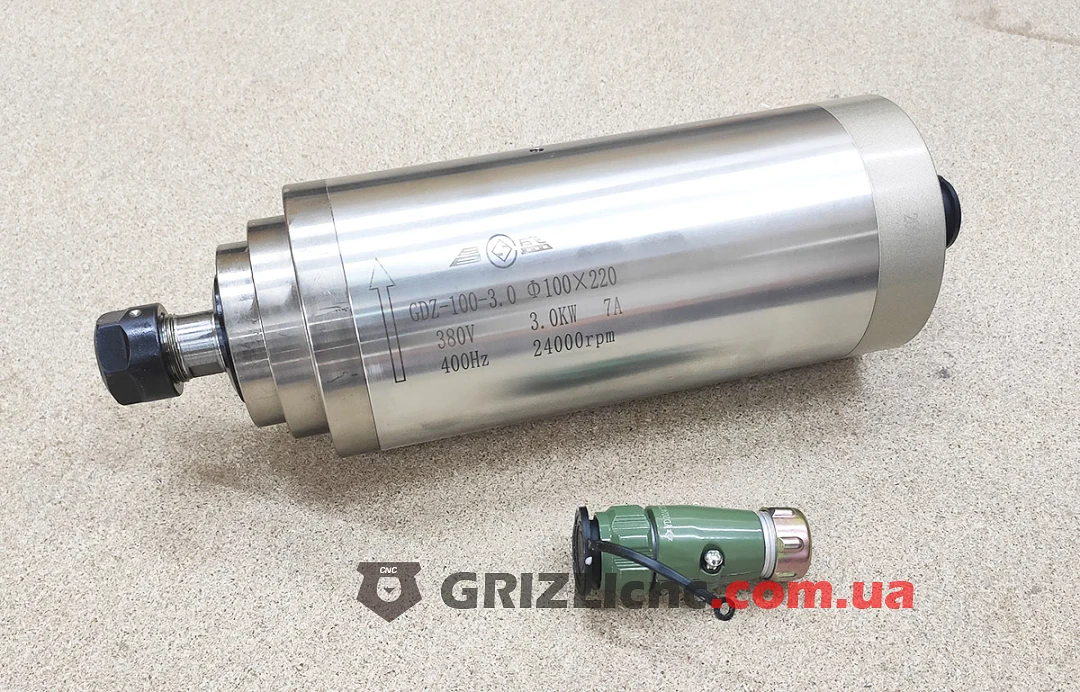

Шпиндель GDZ-100-3.0 с водяным охлаждением для фрезерного станка ЧПУ: мощность 3 кВт, питание 380 В три фазы от частотного преобразователя, номинальный ток 7 А, 24000 об/мин при частоте 400 Гц. Корпус Ø100x220 мм.
Конструкция

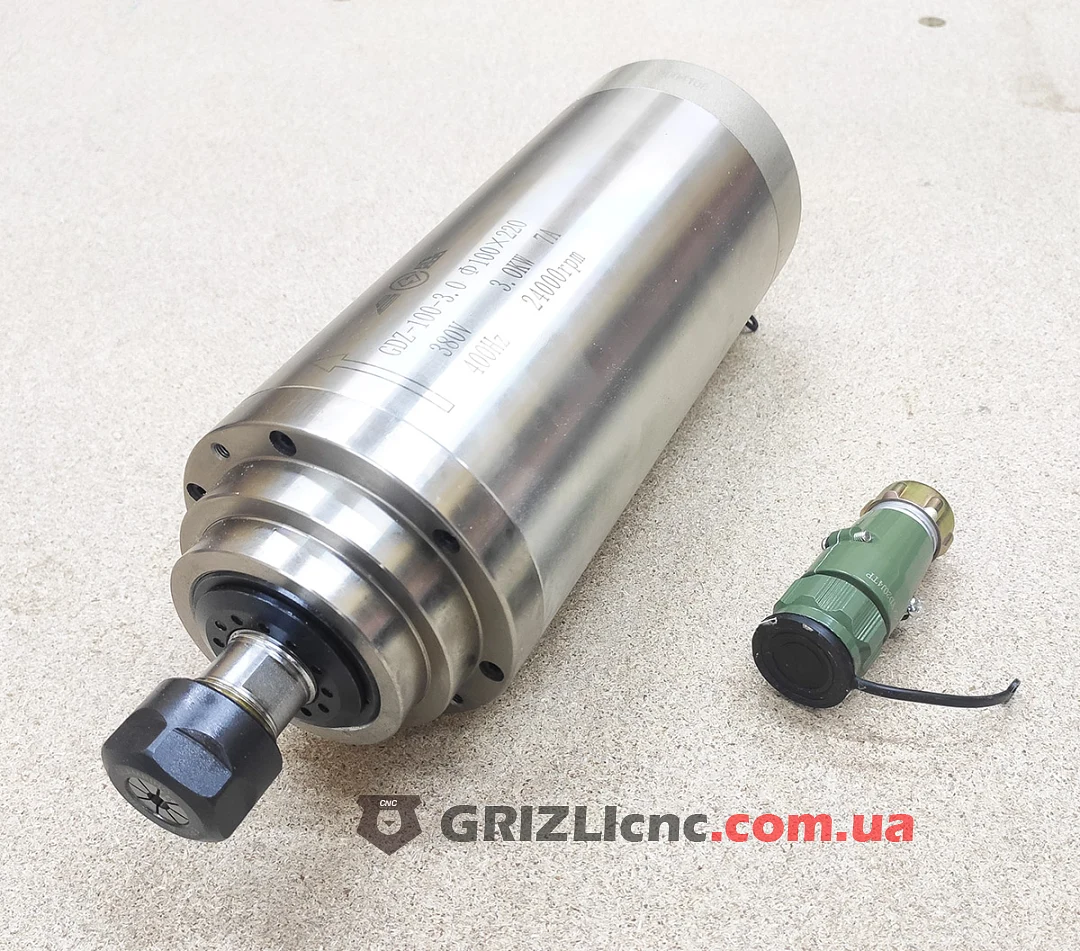

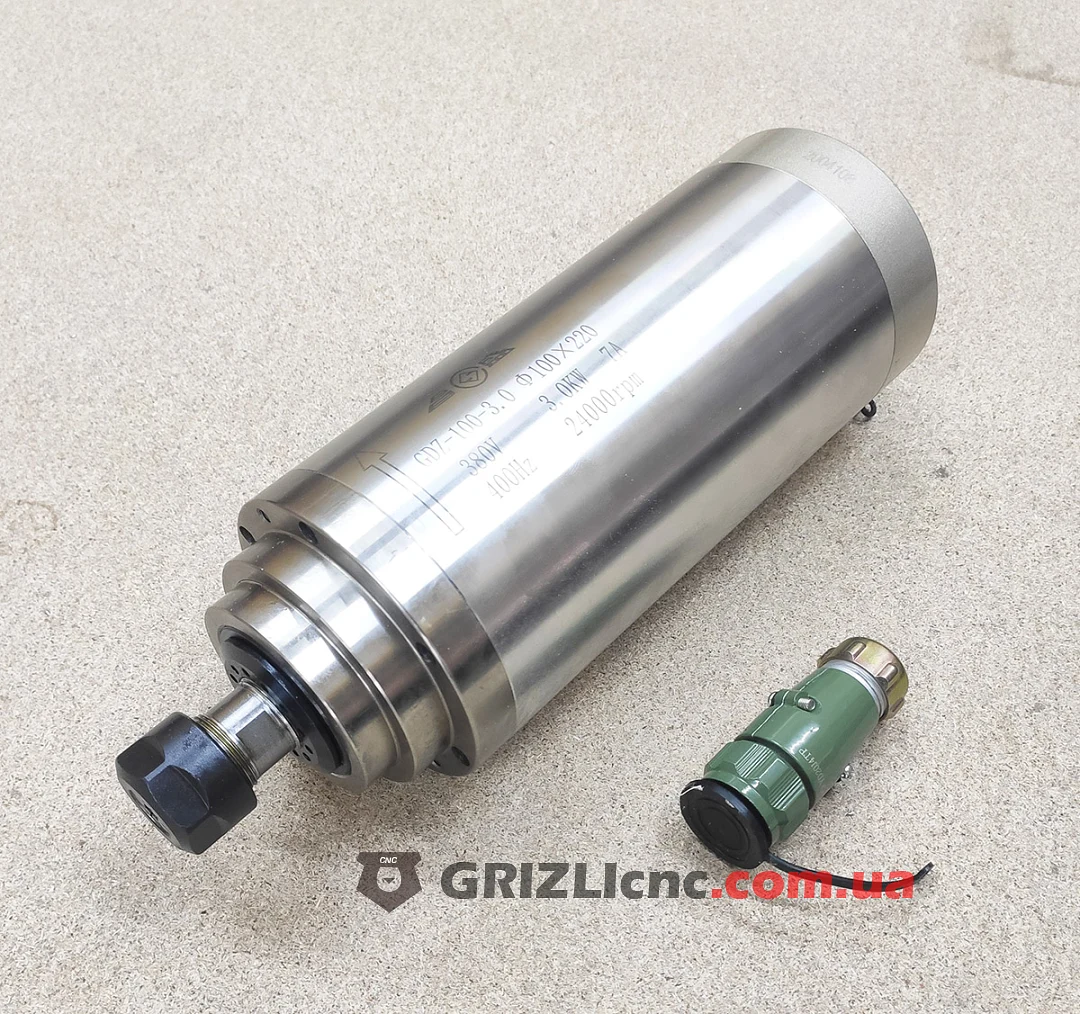

В шпинделе 4 подшипника. Цанговый патрон ER20 зажимает хвостовик инструмента диаметром от 1 до 13 мм, под каждый диаметр нужна своя цанга. Для установки на станок нужен хомут или кронштейн под диаметр 100 мм; высоту шпинделя регулируют, сдвигая его в хомуте.
Для каких задач
Мощность 3 кВт рассчитана на средние и большие станки: фрезы большего диаметра, глубокие проходы и длительный раскрой листа. Крутящий момент на валу при 24000 об/мин 1.19 Н·м; на меньших оборотах шпиндель отдаёт пропорционально меньшую мощность.
Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.
Подключение

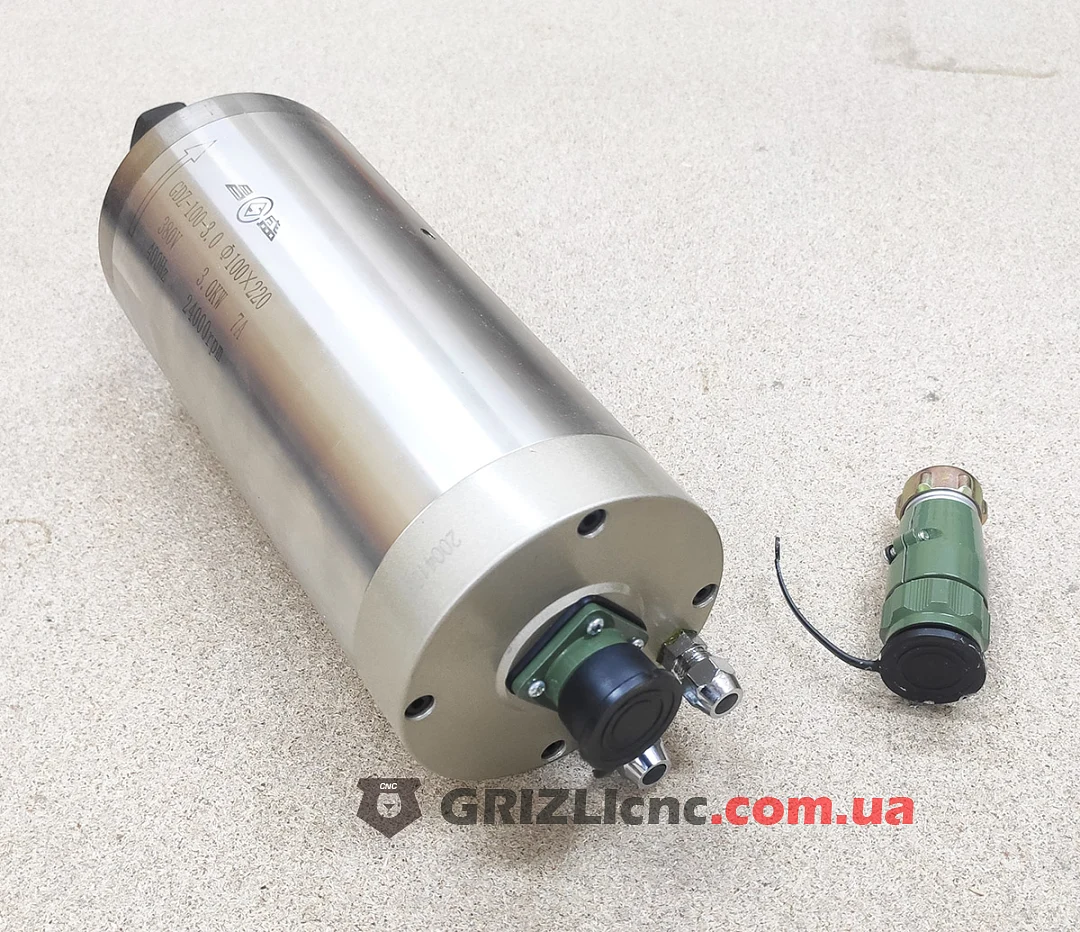

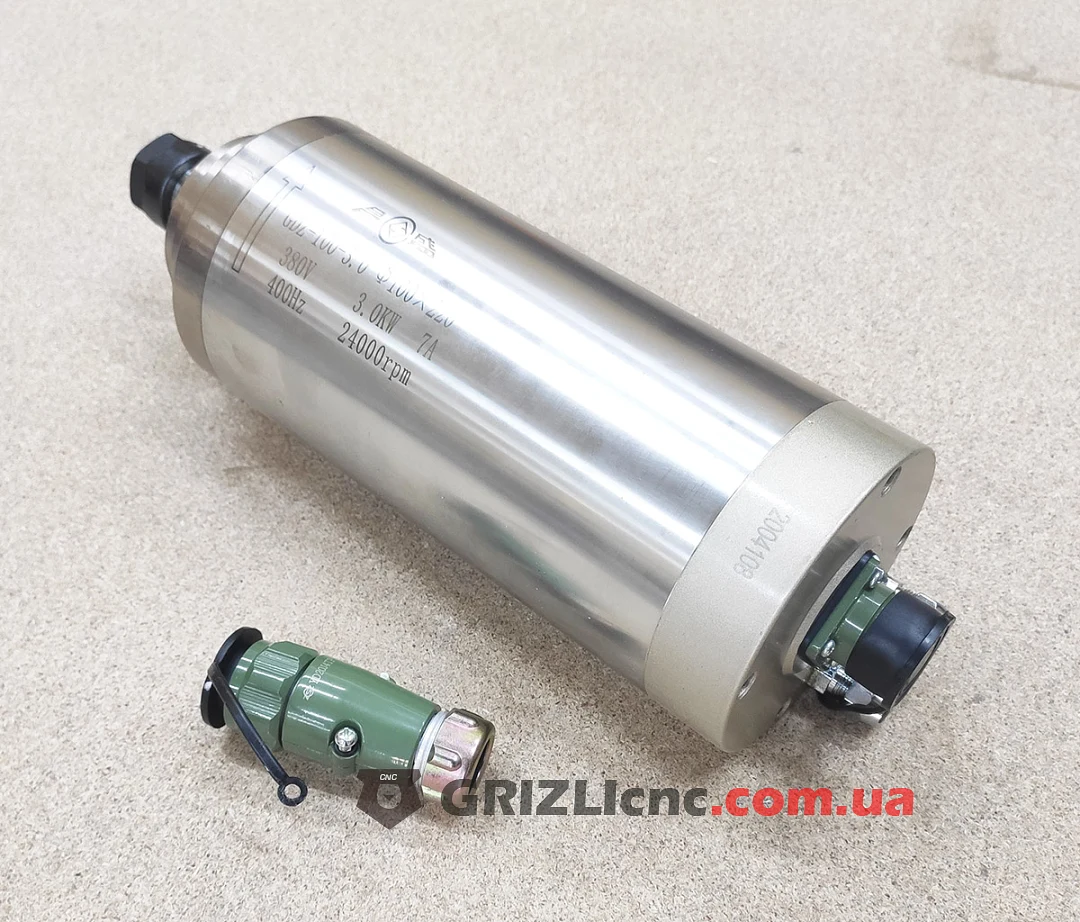

Шпиндель подключают только через частотный преобразователь с трёхфазным выходом 380 В, мощностью не меньше 3 кВт. Прямое подключение к сети выведет шпиндель из строя. В частотнике задают номинальную частоту 400 Гц, обороты 24000 об/мин при 400 Гц, напряжение 380 В и ток 7 А. Параметры настраивают до подключения шпинделя. Разъём четырёхконтактный: три фазы U, V, W и заземление.
Охлаждение
Вокруг статора проходит рубашка охлаждения с двумя штуцерами: по одному жидкость входит, по другому выходит. Шпиндель не включают без протока даже на короткое время. В контур входят помпа, бак или радиатор и трубки. Заправляют дистиллированной водой или антифризом: обычная вода из крана даёт накипь и зарастает. Для длительной работы нужна герметичная помпа, трубки берут жёсткие, так как часть трубок теряет форму при нагреве выше 40 °C.
Запуск и эксплуатация
Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум.
